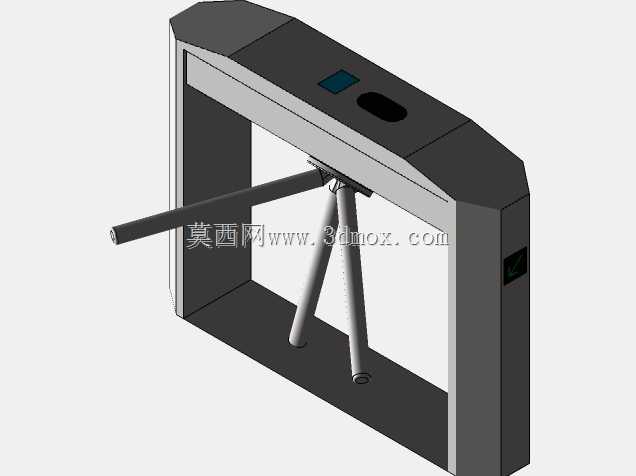

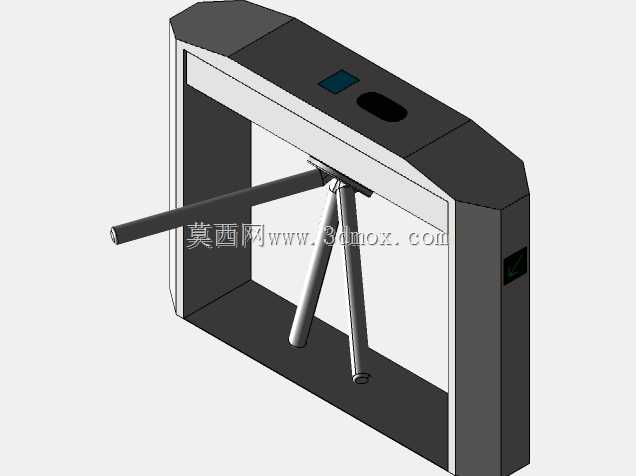

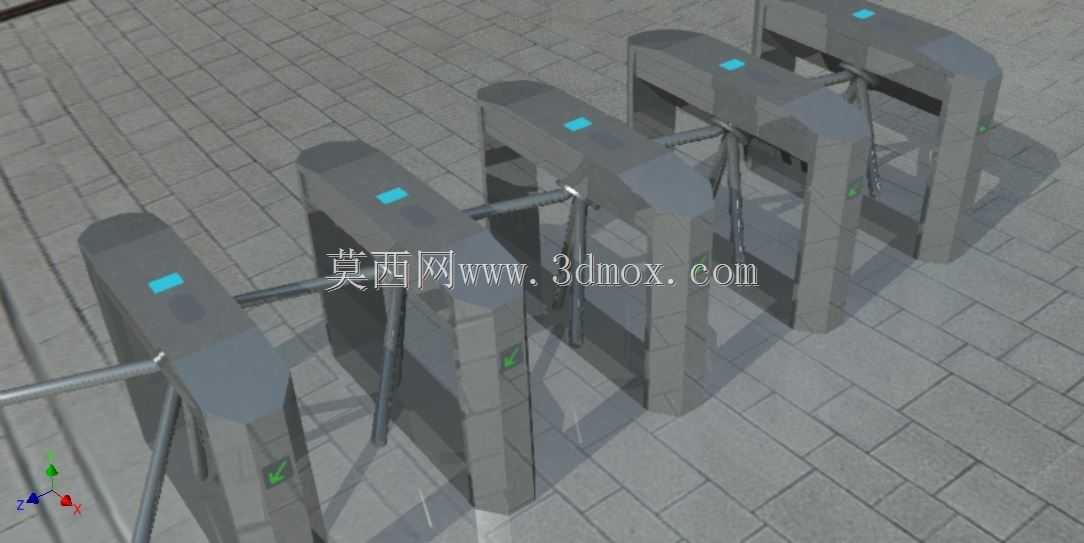

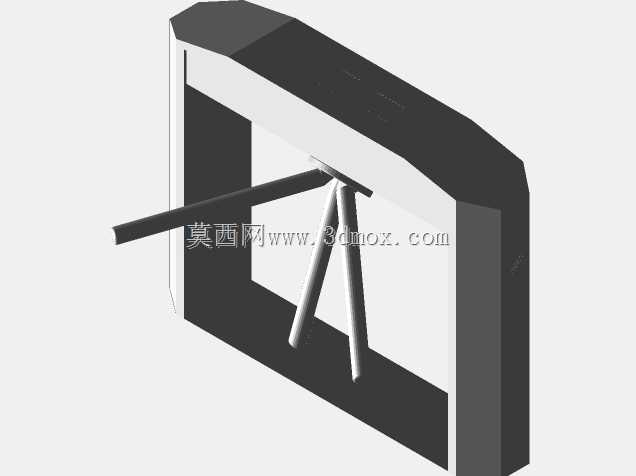

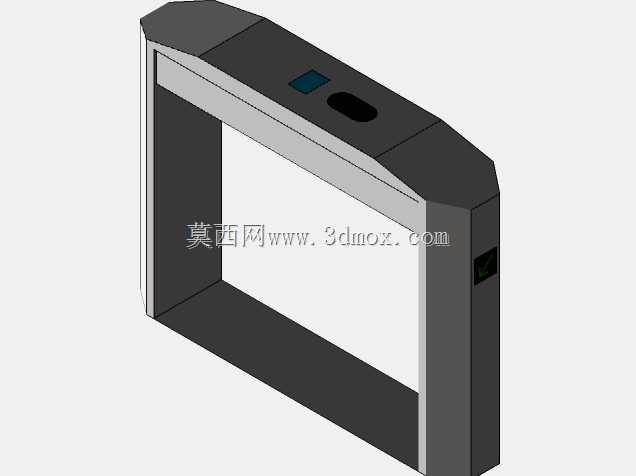

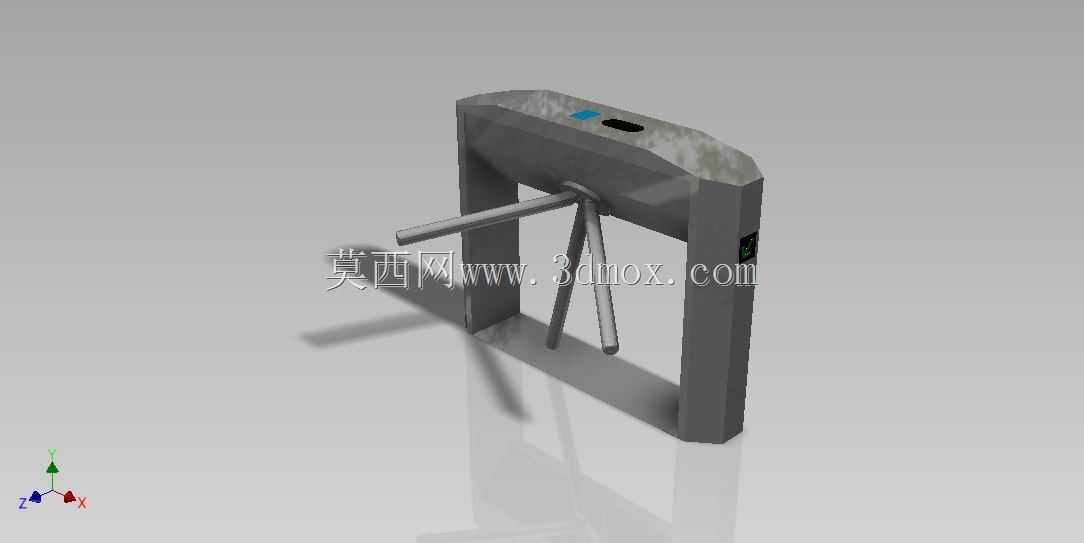

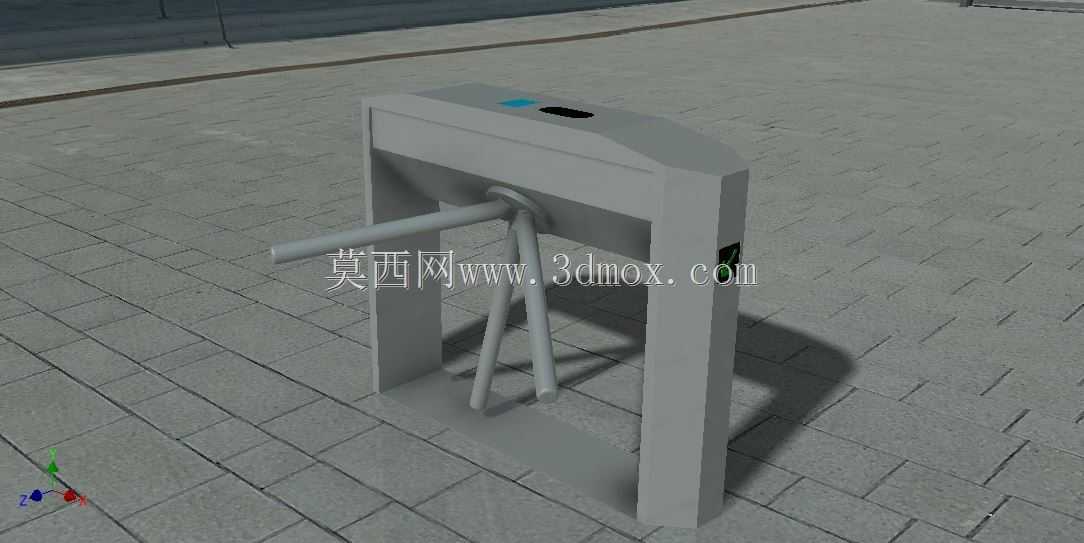

1300mm规格人行通道三辊旋转闸机结构

这款人行通道旋转栅门的单组设备长度设定为1300mm，在做通道布局规划时，需要预留足够的安装基坑与侧边检修空间，设备主体采用304不锈钢拉丝外壳，适配户外露天与室内公共区域的长期使用需求，外壳做了圆弧收边处理，避免通行人员磕碰造成意外伤害。从实际落地场景来看，这类闸机常部署在机场航站楼出发到达口、港口客运检票区、写字楼大堂出入口、景区检票通道等需要对通行人员做有序管控的区域，相比普通翼闸、摆闸，三辊式的旋转结构能从物理层面杜绝尾随闯闸的情况，单根闸辊的转动阻尼经过调校，既不会因为阻力过大造成通行卡滞，也不会因为阻尼过小出现辊杆快速回转碰伤通行者的问题。做结构设计时，首先要考虑机芯的承重与转动寿命，内部的旋转主轴采用轴承座固定支撑，搭配单向离合结构，保证闸辊只能沿通行方向单向转动，断电状态下会自动解锁落杆，形成敞开的应急疏散通道，符合消防验收的硬性要求。设备顶部预留了读卡器、二维码扫描模组、人脸识别终端的安装位，外壳内部走了分层走线槽，强电供电线与弱电信号线分开布设，避免信号干扰造成识别设备失灵。安装边界方面，单台设备的侧边需要预留至少100mm的检修间隙，多台并排布设时，相邻两台设备的中心间距要控制在600mm左右，刚好满足单人通行的宽度要求，不会出现过宽导致两人挤过、过窄造成通行不便的问题。闸机底部的安装法兰做了加长腰型孔设计，允许施工时在混凝土地面做一定范围的位置微调，降低地面预埋件施工的精度要求。从通行逻辑来看，人员完成验证后，闸辊解锁，通行者推动杆体转动120度即可完成单次通行，到位后自动锁止等待下一次验证信号，设备侧面集成了通行方向指示灯，绿色箭头提示允许通行，红色叉形标识提示禁止通行，指示灯采用柔光漫射罩，强光环境下也能清晰辨识。考虑到户外使用场景，外壳的拼接缝隙都做了防水胶条密封，顶部做了微倾斜的导水面，避免雨天积水渗入机芯仓造成电路短路，机芯仓内部预留了加热与散热模块的安装位，可适配高低温环境下的稳定运行需求。
