铰接式传动连接关节组件结构设计

这类铰接关节组件在各类需要实现角度补偿、轴线偏移传动的机械结构中应用十分广泛，从农用机械的动力传输连杆，到轻工设备的往复运动机构，再到小型输送线的张紧调节连接端，都能见到这类结构的身影。它的核心作用是在两根存在一定角度偏差、工作中会产生相对摆动的传动轴之间，传递扭矩同时补偿安装误差与运行中的位移偏差，避免刚性连接带来的应力集中，大幅降低轴系的疲劳损坏概率。

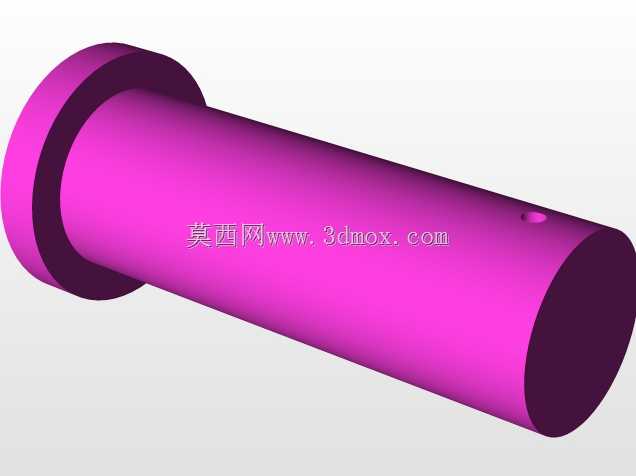

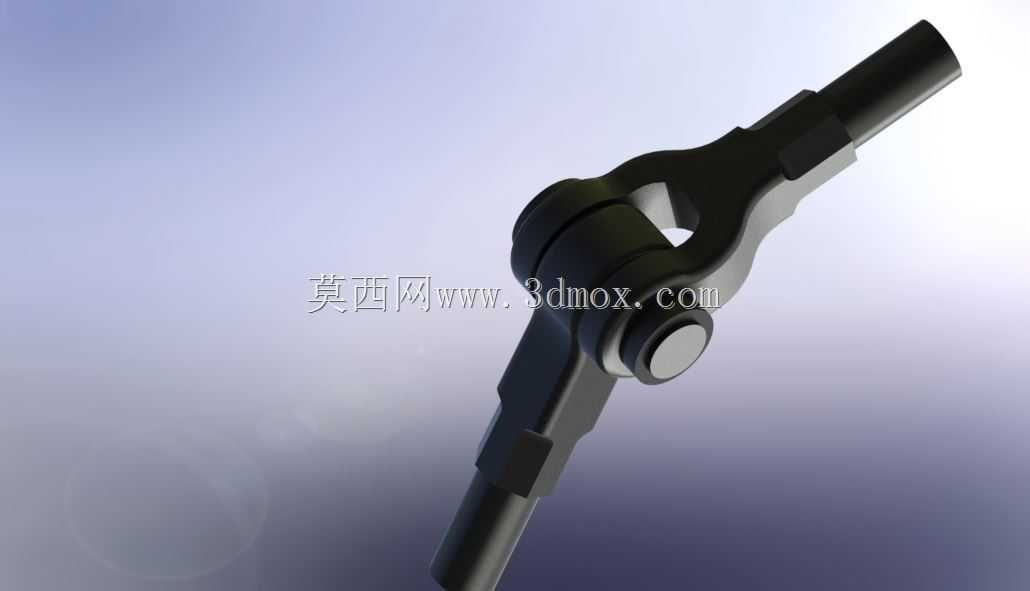

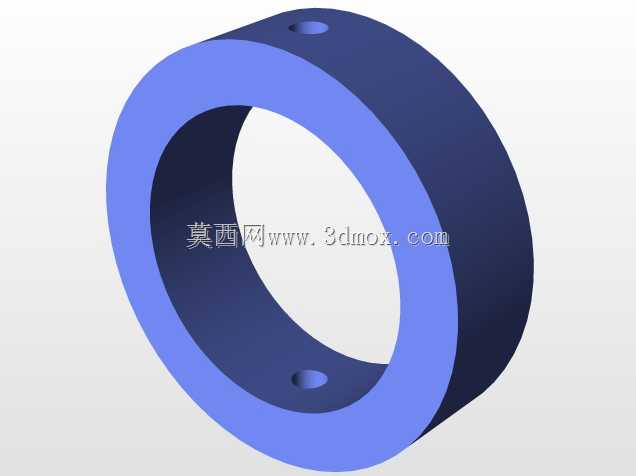

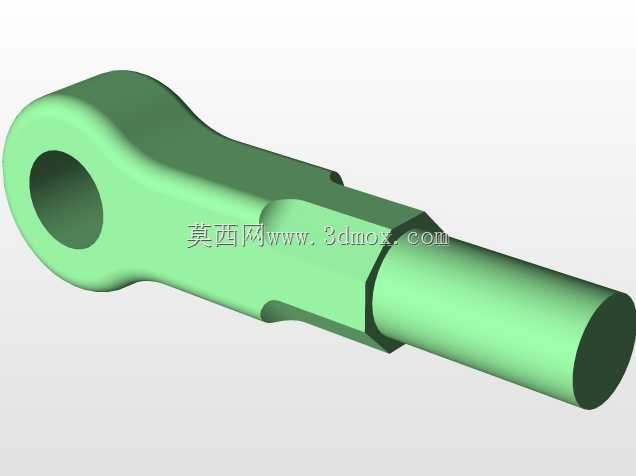

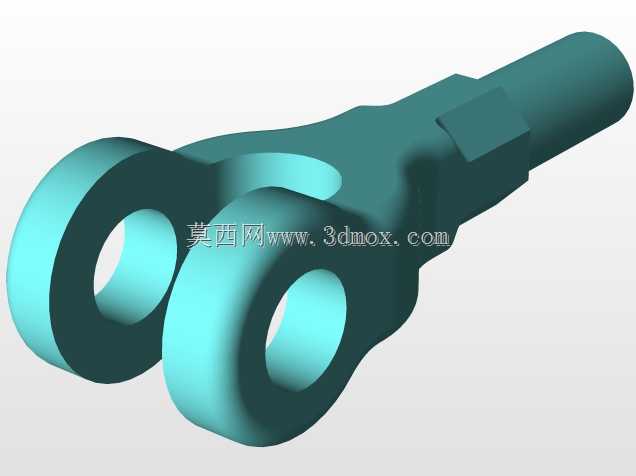

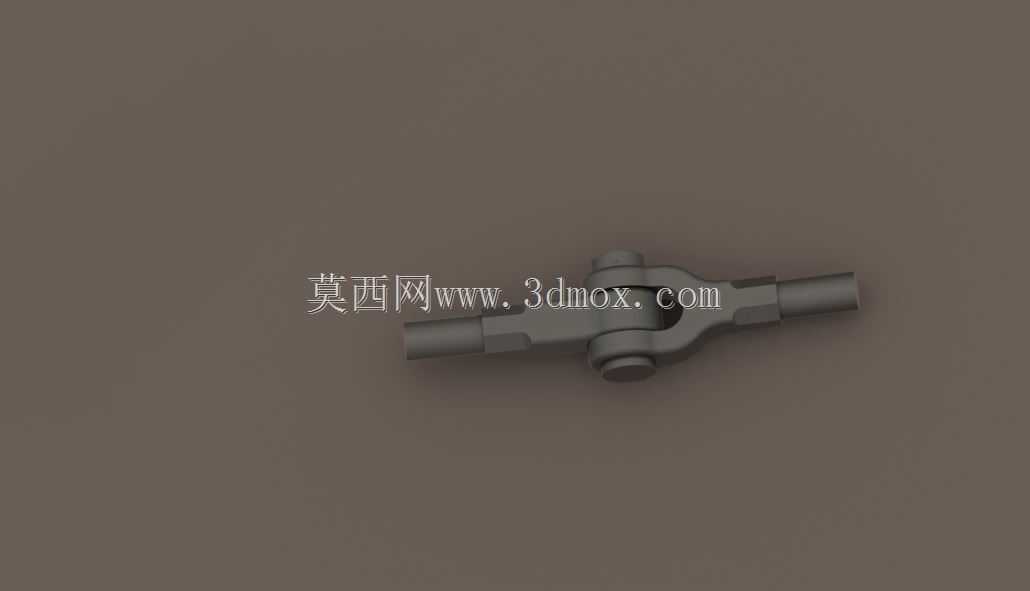

从结构设计逻辑来看，这个关节采用了分体式铰接结构，中间的铰接块通过销轴分别连接两端的杆体，两端杆体可绕销轴实现一定角度的相对转动，转动角度范围根据销轴与铰接孔的配合间隙设定，常规工况下可满足±15°以内的角度补偿需求，足够覆盖多数设备安装时的同轴度误差，以及运行中机架轻微形变带来的轴线偏移。设计时特意将铰接配合面做了加宽处理，增大接触面积来分散传动时的接触应力，避免长期交变载荷下出现配合面压溃、磨损过快的问题。两端的杆体采用等径圆柱结构，端部没有做额外的法兰或螺纹，适配直接插入式的安装场景，安装时可根据实际需求在杆体上加工键槽、定位孔或者焊接连接端，预留了足够的二次加工余量，适配不同设备的安装接口差异。

在安装边界上，这个关节组件的整体径向尺寸控制在较小范围，铰接部位的最大外径不会超过两端杆体直径的2.2倍，安装时不需要在周边预留过大的避让空间，适合布置在结构紧凑的传动腔体内。销轴与铰接孔之间采用小间隙配合，既保证转动的灵活性，又不会因为间隙过大导致传动时出现回程冲击，运行噪音也能控制在较低水平。整个组件没有设置额外的润滑注油结构，配合面可根据使用工况选择自润滑衬套或者定期涂抹润滑脂维护，在低速轻载的传动场景下，甚至可以直接采用干摩擦配合，降低维护成本。

实际选型使用时需要注意，这类关节组件的额定扭矩承载能力与销轴直径、铰接块的厚度直接相关，这个结构的销轴贯穿整个铰接块，两端做了防脱限位，避免运行中销轴窜出脱落，相比单侧铆接的销轴结构，抗冲击载荷的能力更强，能承受一定的瞬时过载，适合存在往复冲击的传动工况。设计时也考虑了装配便利性，整个组件仅需一根销轴即可完成组装，拆卸维护时只需要打出销轴就能拆分所有零件，更换磨损件十分方便，不需要整体报废整个关节，能有效降低设备的后期运维成本。
