六旋翼载重运输无人机结构设计

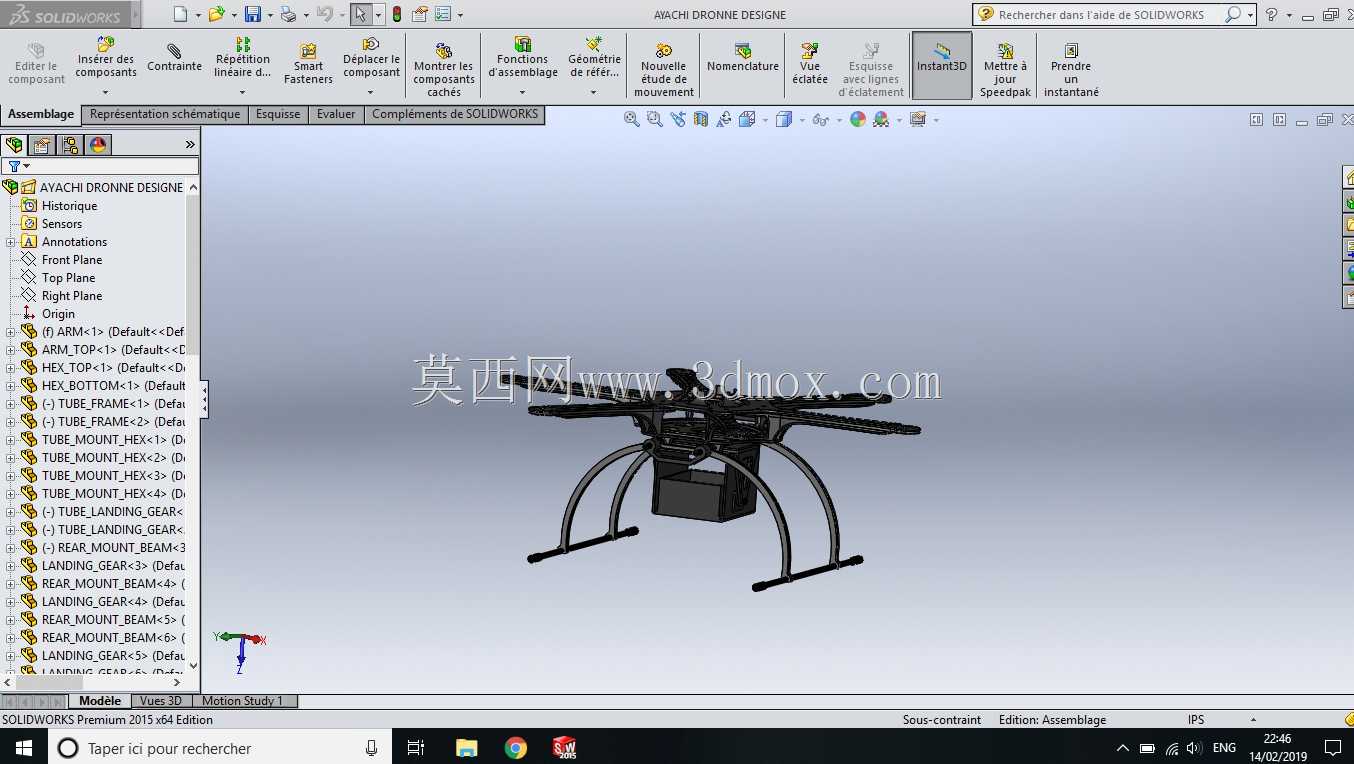

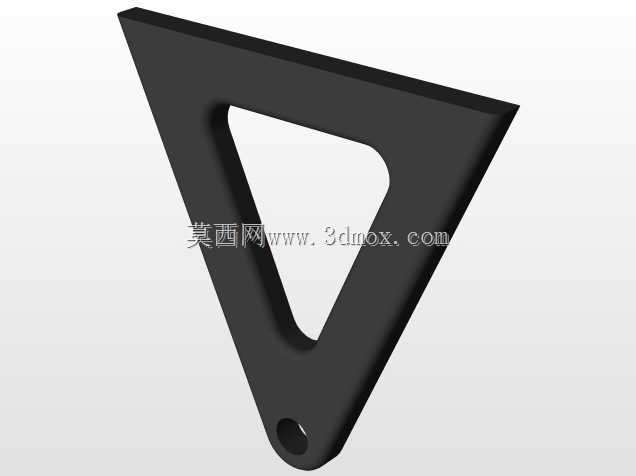

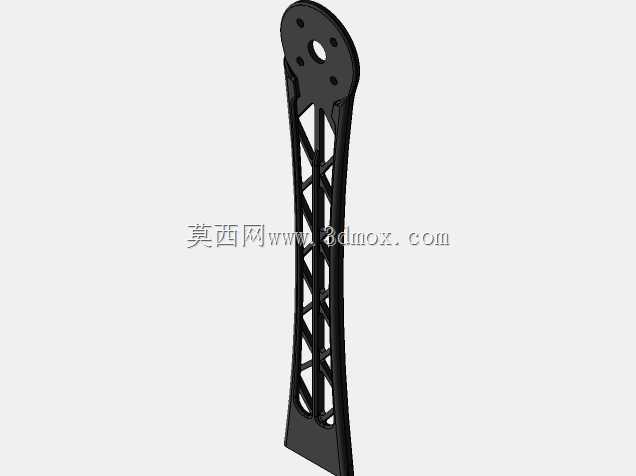

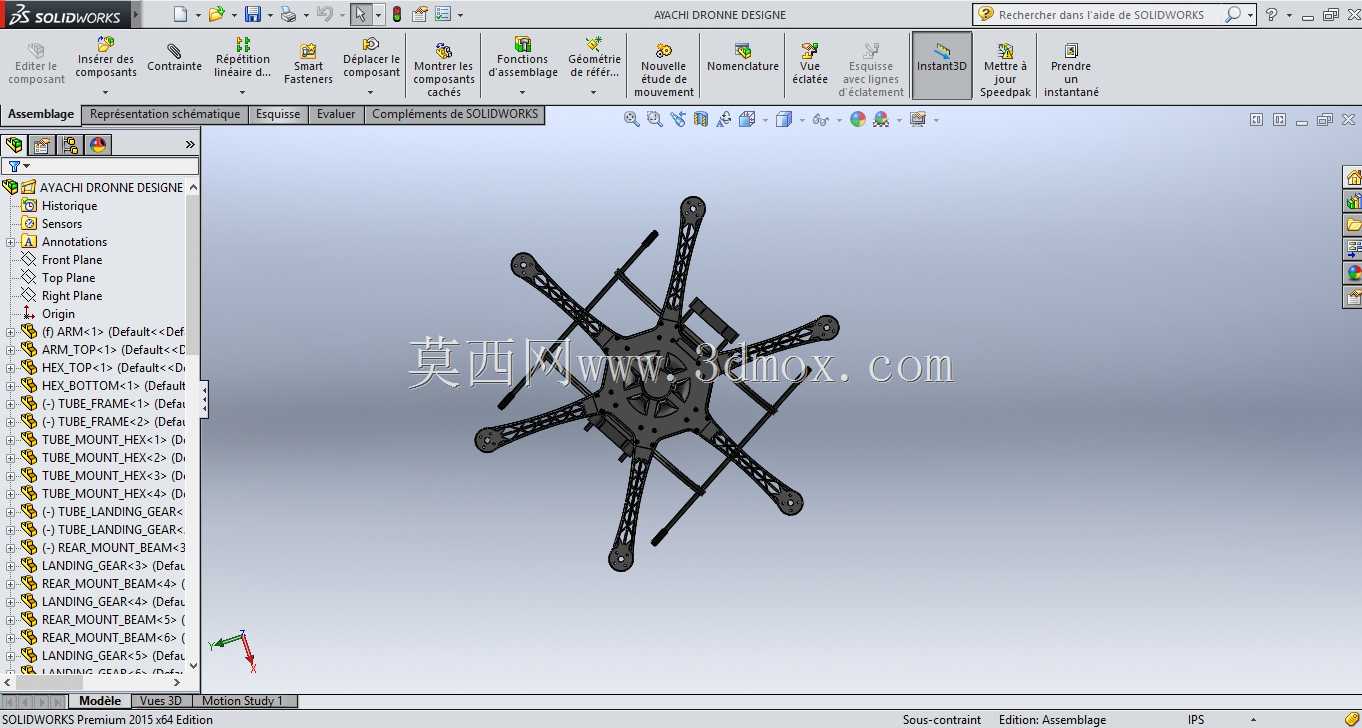

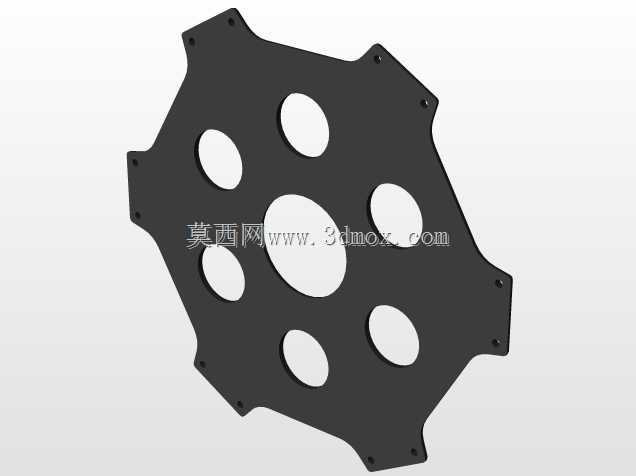

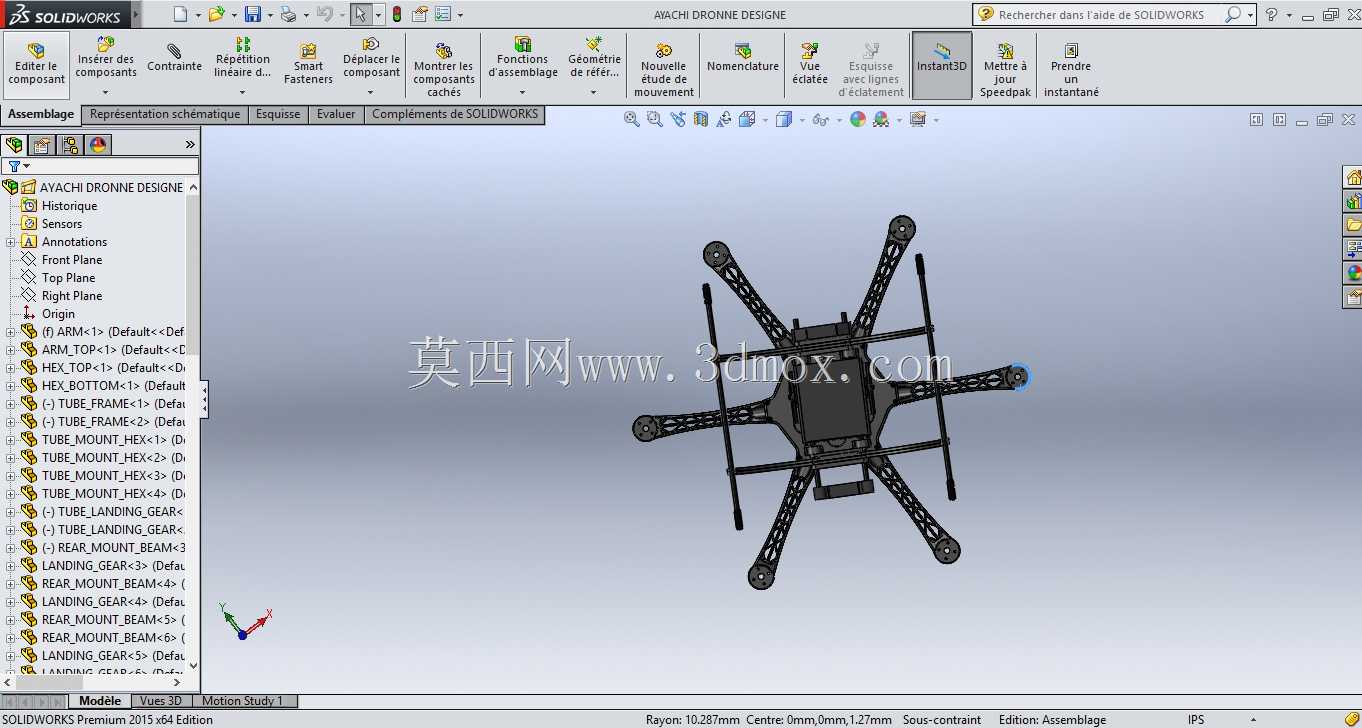

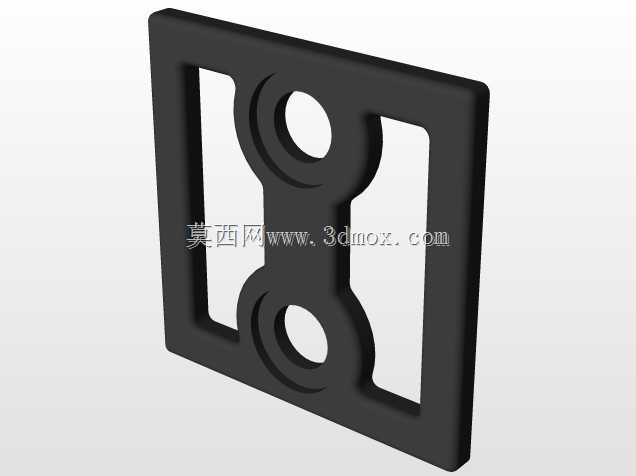

这款六旋翼运输无人机的结构设计，核心围绕短途小批量物资投送的实际场景展开，适配城区即时配送、山区零散物资补给、园区小件物料转运这类对起降场地要求低、配送路径灵活的作业需求，区别于航拍类消费级无人机，整体结构设计完全向载重性能与飞行稳定性倾斜。从机架布局来看，六组机臂采用对称辐射式排布，相比常规四旋翼布局，单组动力单元的负载占比更低，即便单组动力出现异常，剩余动力也能维持机体姿态稳定迫降，大幅提升带载飞行的安全冗余，机臂与中心主机板的连接位置做了加强嵌合结构，避免大载重起降时机臂连接处出现应力集中断裂的问题。机身中部预留的封闭式货舱空间，做了下沉式安装设计，将装载货物的重心控制在整机升力中心的正下方，减少带载飞行时的重心偏移量，货舱边缘设置了绑带固定位，可配合魔术贴或尼龙绑带固定不同外形的包裹，避免飞行过程中货物滑动影响姿态控制。起落架部分采用弧形弯杆搭配横向支撑脚的结构，弧形杆的弧度经过反复调校，既预留了足够的货舱离地间隙，保证装载货物后起降不会剐蹭货舱底部，又能在硬着陆时通过杆体的微小形变吸收冲击能量，减少冲击力传递到主机板与动力元件上，横向支撑脚的长度覆盖机臂投影的横向边界，降落在不平整地面时也能避免侧翻。设计过程中对整机的安装边界做了明确约束，机臂展开后整机的横向尺寸控制在常规小型货运无人机的起降场地适配范围内，机臂可采用快拆结构设计，拆卸后收纳尺寸可放入常规车载储物空间，方便转场运输。动力安装位的孔位按照主流无刷电机的安装尺寸预留，可根据实际载重需求匹配对应拉力的动力套装，中心板上分层设置了飞控、电池、电调的安装位，各元件之间预留了足够的走线空间与散热间隙，避免线路干涉影响装机效率，同时减少大电流工作时的电磁干扰问题。整机结构没有多余的装饰性设计，所有结构件都服务于载重稳定性与飞行可靠性，机架主体采用轻量化高强度的工程塑料或碳纤维板材加工，在保证结构强度的前提下尽可能降低自重，提升有效载重占比，起落架与机臂的连接位置做了加厚处理，应对频繁起降带来的结构疲劳。
