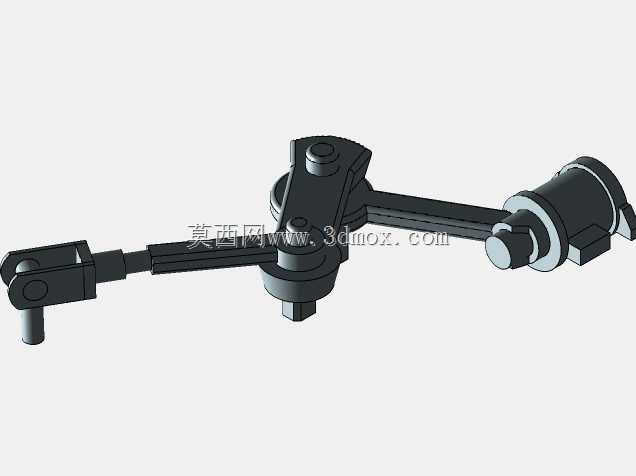

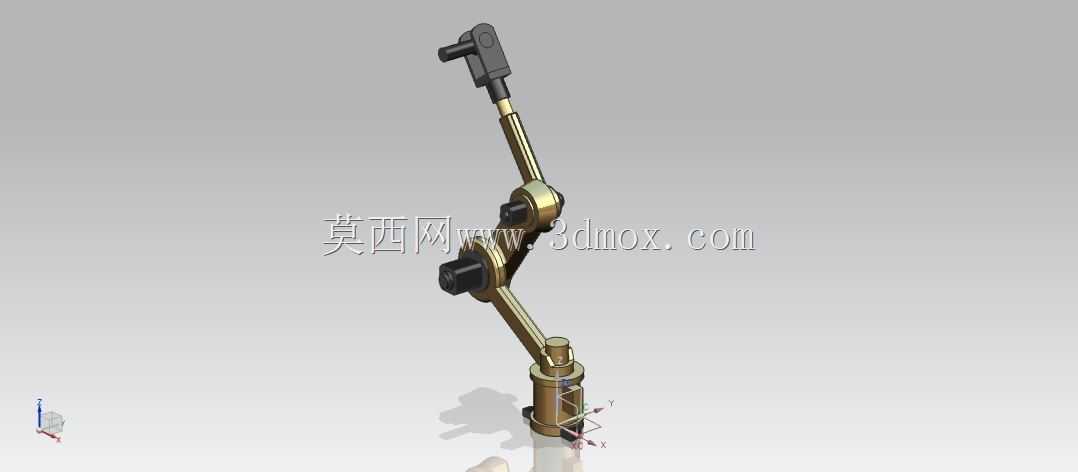

多关节拾取放置机械臂结构设计

在3C电子小件装配、轻工产品包装分拣、精密零件上下料这类产线场景里，这类多关节拾取放置执行机构的应用占比正在逐年提升，相比直角坐标式移载机构，它的作业覆盖范围更灵活，能适配工位布局紧凑、取放点位存在多角度偏移的工况，不需要额外增设直线移载轴组就能完成跨工位的物料转运动作。从结构设计逻辑来看，这款机械臂采用串联多关节构型，底座作为整个机构的安装基准，底部预留了标准的法兰安装孔位，可直接固定在设备工作台面或者线体侧边的安装支架上，安装时需要保证底座定位面的平面度公差控制在0.05mm以内，避免关节运转时出现偏载抖动。臂身部分采用三段式铰接结构，大臂、小臂与末端执行器连接段之间都采用回转铰接设计，每个关节处都预留了驱动元件与传动组件的安装空间，可根据负载需求选配伺服驱动搭配谐波减速器的传动方案，保证关节回转的重复定位精度能控制在±0.02mm区间，满足精密小件拾取的精度要求。末端的拾取接口采用通用快换结构设计，可根据拾取物料的材质、形状更换真空吸盘、气动夹爪或者电磁吸头等不同执行端，不需要对臂身结构做额外改动就能适配不同物料的拾取需求。从作业边界来看，这款机械臂完全伸展后的水平作业半径可覆盖以底座为中心的环形作业区域，垂直方向可满足不同高度料盘与装配工位之间的高度差适配，关节的回转角度做了机械硬限位设计，避免运转过程中与周边设备发生干涉，设计时在每个关节的极限位置都预留了缓冲块安装位，可搭配油压缓冲器降低关节到达极限位置时的冲击载荷，延长整机的使用寿命。在实际产线应用中，这类机械臂通常搭配视觉定位系统使用，可自动识别料盘内散乱摆放的零件位置，调整臂身姿态完成精准拾取，再按照预设轨迹将零件放置到指定的装配定位工装或者包装卡槽内，相比人工拾取放置的作业方式，能长时间保持稳定的作业节拍，不会因为长时间作业出现疲劳导致的放置精度下降、零件磕碰损伤等问题，尤其适合小批量多品种的柔性生产场景，只需要调整关节运动的轨迹参数就能快速切换生产物料的作业程序，不需要对机械结构做大规模调整。臂身的走线采用内置中空走线设计，所有驱动与信号线缆都从臂身内部的中空通道穿过，避免臂身回转过程中线缆与周边结构发生摩擦缠绕，也能减少车间内粉尘、切削液等对线缆的腐蚀，提升设备运行的稳定性。
