可拼接镂空立方卫星结构件

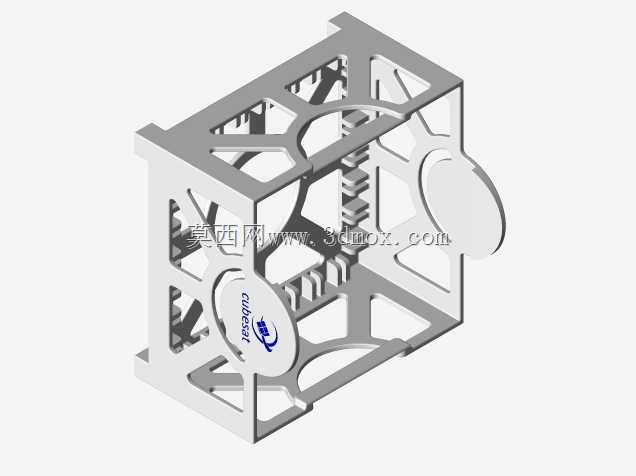

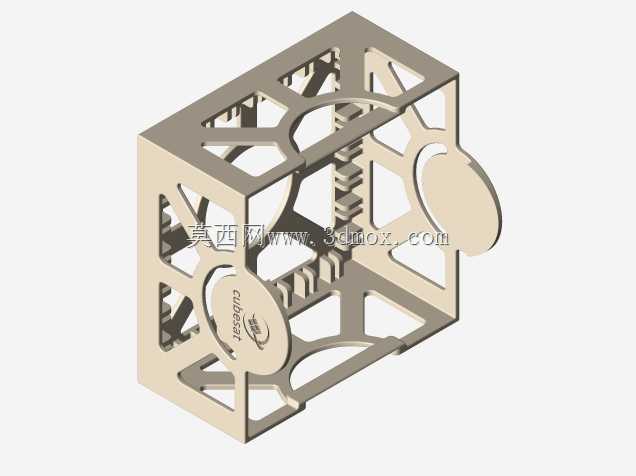

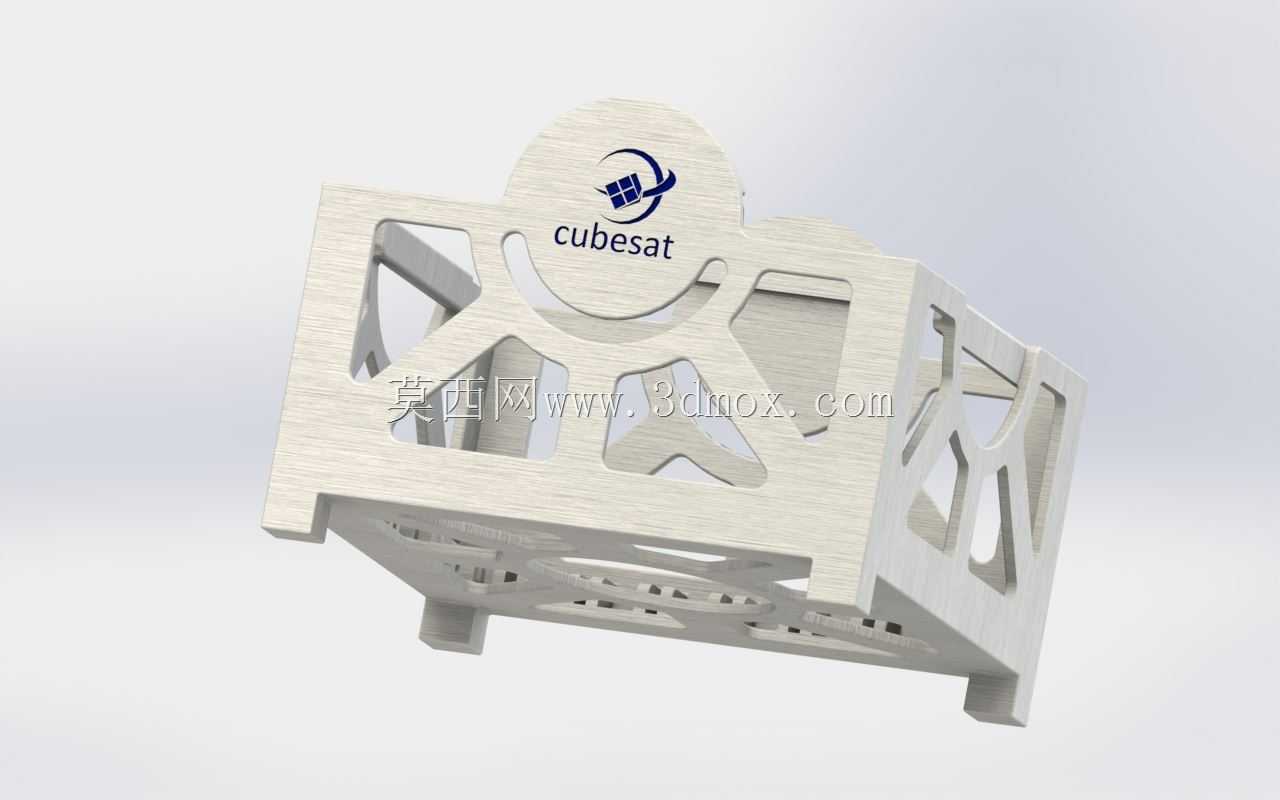

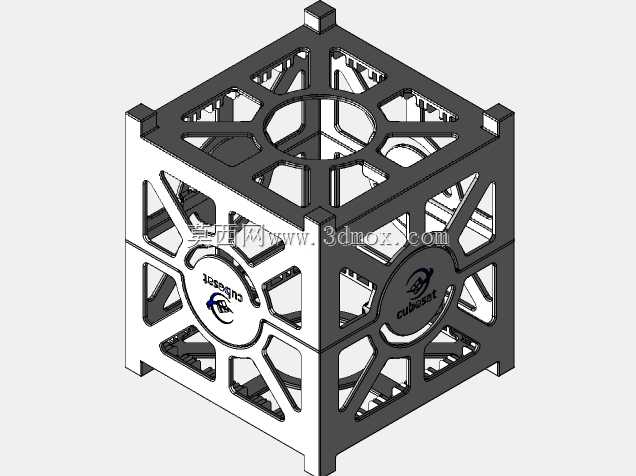

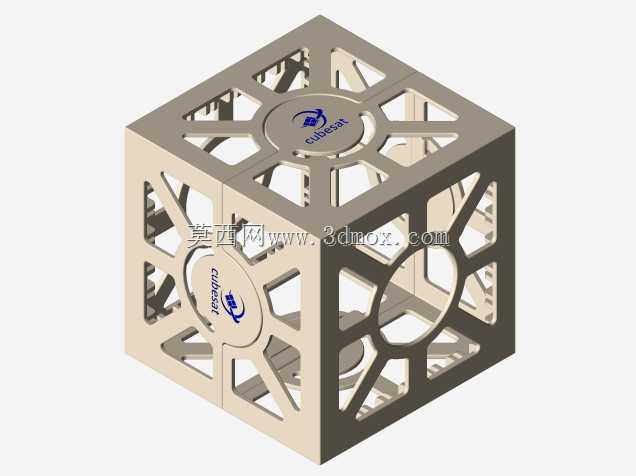

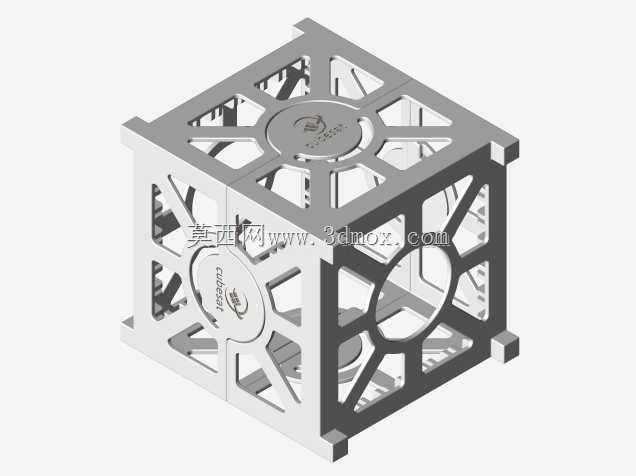

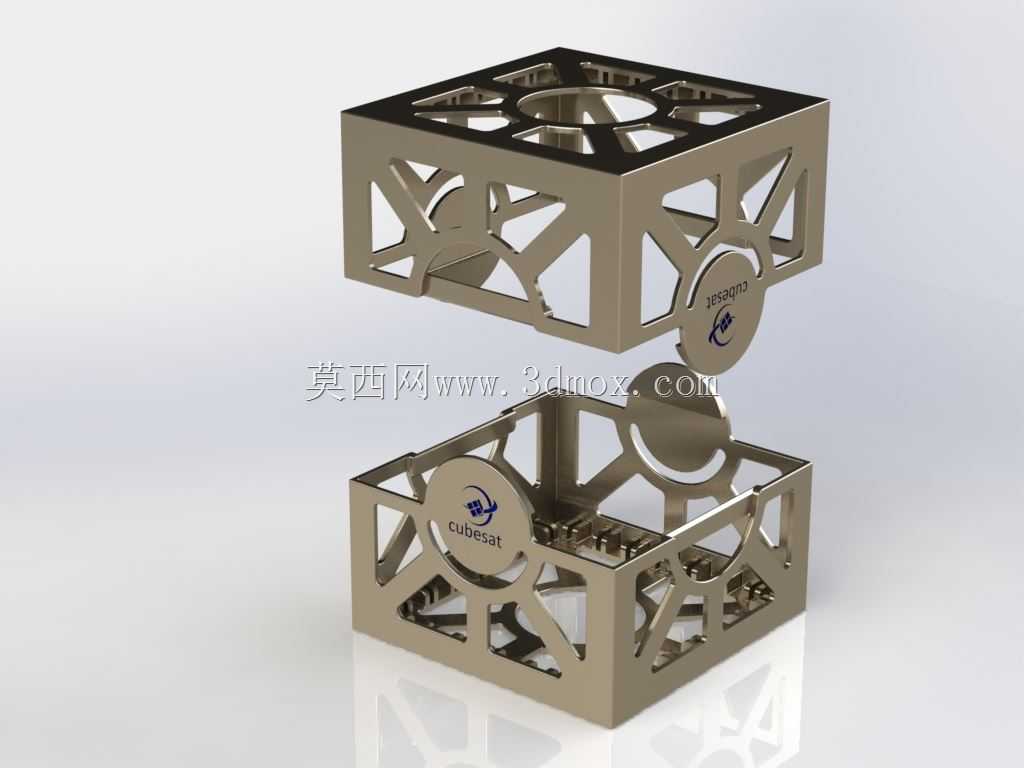

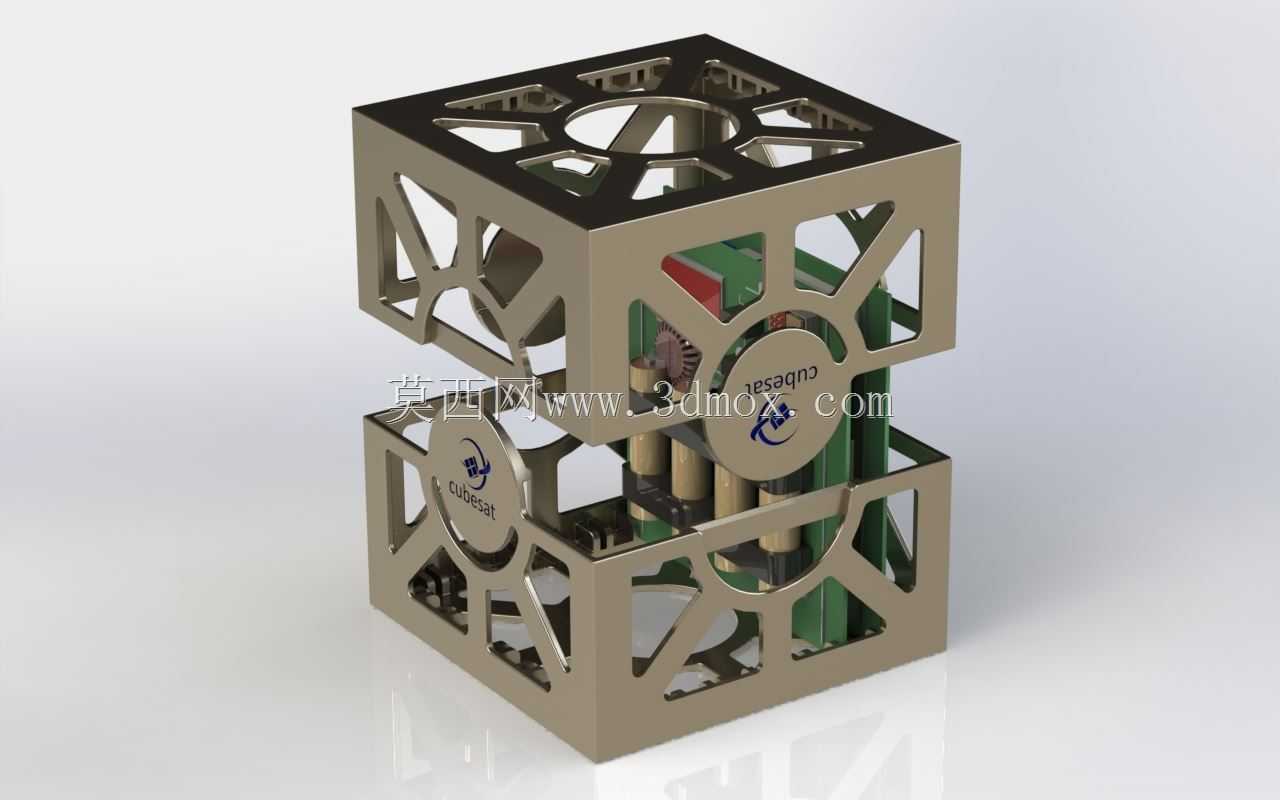

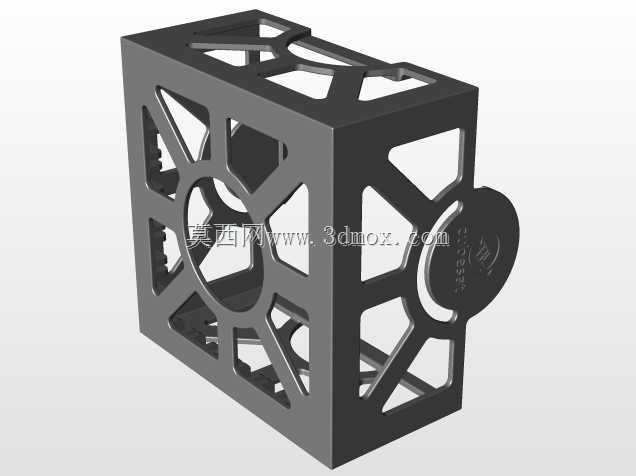

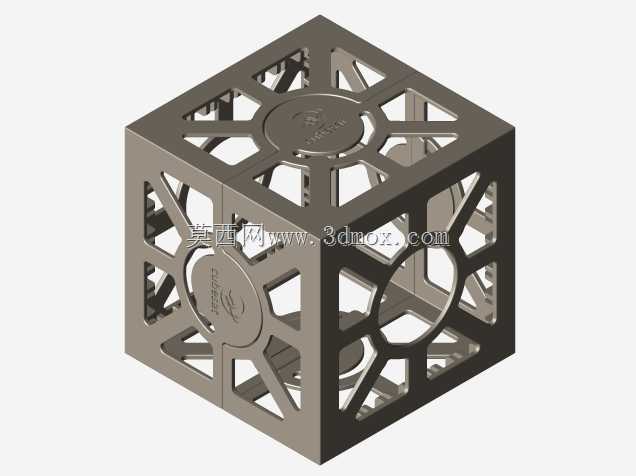

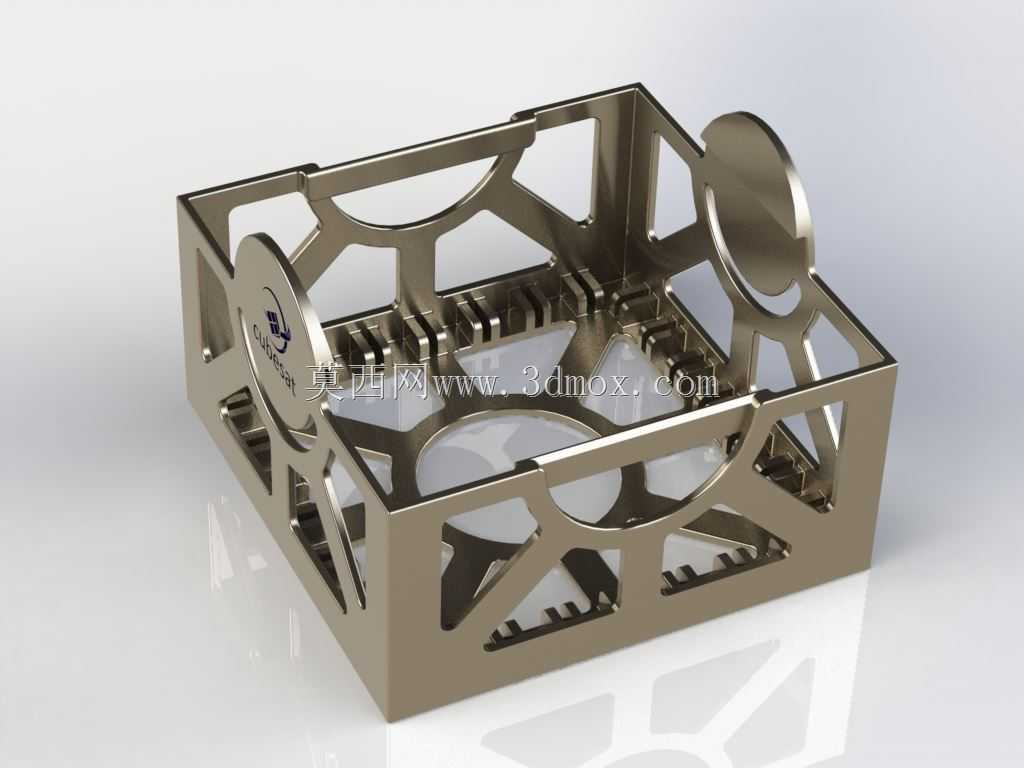

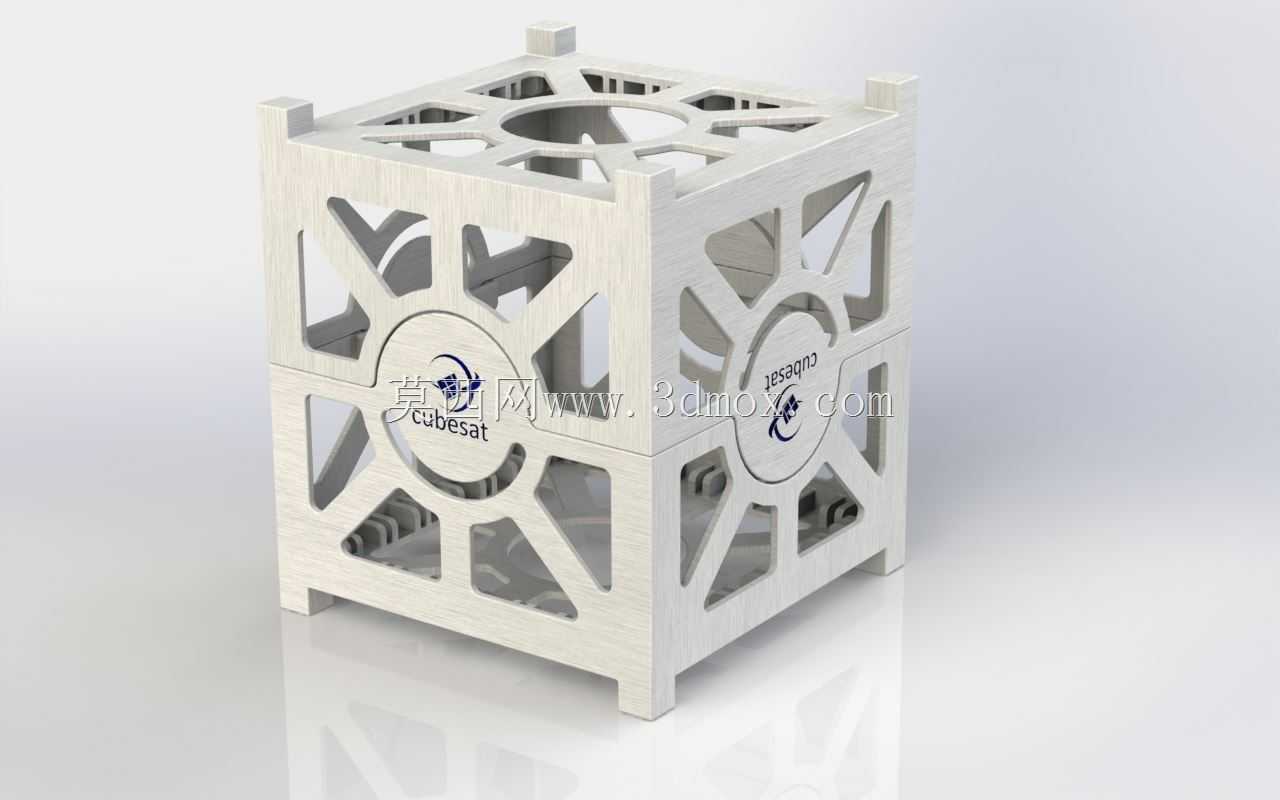

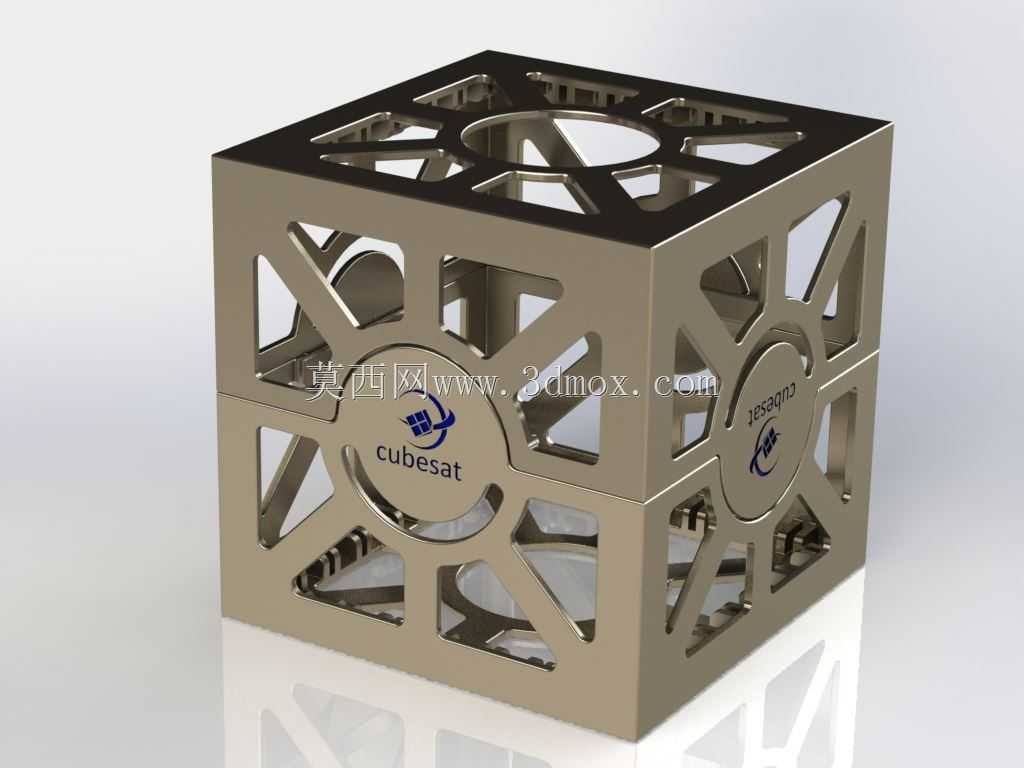

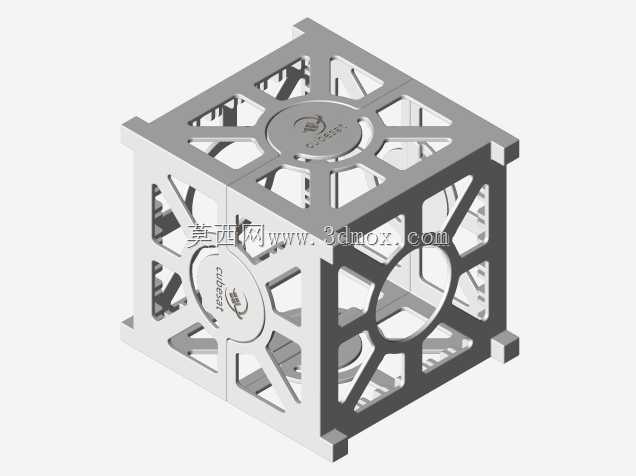

这款立方卫星结构件面向微纳卫星研发与教学验证场景设计，适配1U规格立方星的主体承载需求，单组结构件为半立方体构型，实际使用时需打印两个完全一致的部件，将对接端面精准贴合后完成拼接，即可组成完整的立方星主体框架。从结构设计逻辑来看，整体采用对称式镂空框架布局，六个立面均设置辐条式镂空减重结构，在保证结构刚度的前提下最大限度降低构件自重，适配航天发射对载荷重量的严苛要求；每个立面中心预留圆形载荷安装位，可根据任务需求集成不同功能的微型载荷模块，框架边角设置凸起定位柱，既可以作为拼接时的定位基准，也能在卫星入轨后作为外置天线、敏感器件的安装接口。安装边界方面，拼接完成后整体为标准立方体构型，外轮廓尺寸严格匹配通用立方星的搭载仓尺寸要求，对接端面设置有嵌入式卡扣结构，拼接时无需额外紧固件即可完成初步定位，后续可根据载荷工况选择胶接或微型螺丝紧固的方式强化连接强度，框架棱边均做倒圆角处理，避免加工、转运过程中出现应力集中导致的结构开裂，同时减少发射过程中与搭载仓内壁的剐蹭风险。实际应用中，这类结构件既可以用于高校航天相关专业的教学演示，帮助学生理解微纳卫星的主体构型设计逻辑，也可用于业余卫星爱好者的自制卫星项目，适配各类微型测控、通信载荷的安装需求，镂空结构同时为内部电子元器件提供了充足的散热空间，辐条式的支撑结构可承受发射阶段的过载冲击，经过力学仿真验证，该结构在常规运载发射的过载工况下不会出现结构性形变，中心圆形安装位的平面度控制在0.1mm以内，可保证载荷安装的定位精度，框架侧壁的镂空间隙也可作为卫星内部线路的走线通道，无需额外开设走线孔，简化了整星的装配流程。
