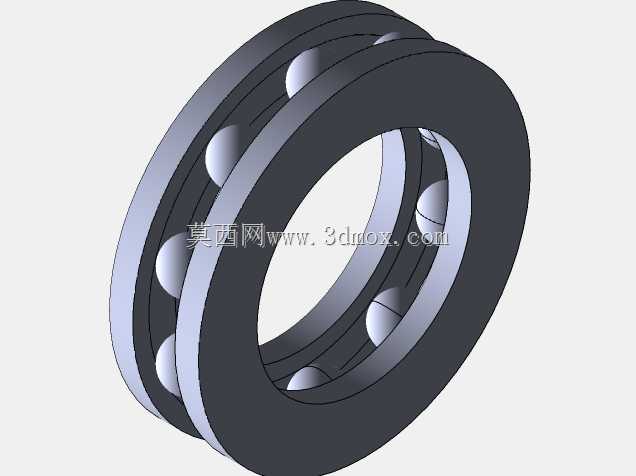

单向推力球轴承三维结构设计

在各类仅承受轴向载荷的机械传动场景中，推力球轴承是十分常见的支承类零部件，其结构设计完全围绕轴向力的传递与卸荷展开，无法承担任何方向的径向载荷，这一特性决定了它的安装边界与使用场景存在明确限制。从实际应用来看，这类轴承常被用在立式水泵的轴向定位端、低速减速机的输出轴支承、起重设备的吊钩回转部位、机床主轴的轴向限位结构中，所有需要限制轴系轴向窜动、且作业过程中无明显径向力作用的位置，都能见到这类零件的身影。

从结构设计思路来看，该类轴承采用分体式套圈设计，与轴配合的轴圈、与轴承座孔配合的座圈为独立加工的两个环形零件，中间的保持架均匀兜住钢球，让滚动体在滚道内做圆周滚动，避免钢球之间直接接触产生摩擦磨损。设计过程中需要严格控制滚道的曲率半径，保证钢球与滚道的接触角为90度，确保所有载荷都沿轴向方向传递，一旦接触角出现偏差，就会导致轴承在运行过程中产生附加径向分力，加剧滚道磨损甚至出现卡滞故障。

安装尺寸的边界控制是这类轴承选型与建模时的核心要点，轴圈的内孔与轴采用过渡配合，配合公差需要根据载荷大小调整，重载场景下可选择稍紧的配合避免轴圈与轴之间出现相对滑动；座圈的外孔与轴承座孔采用间隙配合，方便安装过程中调整座圈位置，补偿少量的同轴度误差。需要注意的是，安装时必须保证轴圈与座圈的端面平行度，若两端面存在倾斜，会导致钢球受力不均，局部载荷过大提前出现点蚀失效。

建模过程中需要重点还原钢球的排布间距、保持架的兜孔结构、套圈的挡边高度，这些细节直接影响后续装配干涉检查的准确性。挡边高度需要略高于钢球中心位置，既保证钢球不会从滚道中脱出，又不会在运行过程中与保持架产生摩擦。钢球的直径与数量根据额定轴向载荷匹配，载荷越大对应的钢球直径越大、排布数量越多，同时套圈的整体厚度也会相应增加，保证套圈在承受轴向冲击时不会出现变形断裂。

在设备维护场景中，这类轴承的润滑方式多采用脂润滑，低速工况下可一次性填装润滑脂长期运行，高速工况则需要配套油路定期补充润滑油，避免滚动体与滚道之间出现干摩擦。由于其不具备径向承载能力，实际装配时通常会与深沟球轴承或者圆柱滚子轴承搭配使用，由其他轴承承担径向载荷，推力球轴承仅负责轴向定位与轴向力传递，二者配合才能保证轴系的稳定运行。
