小型涡喷动力装置剖面结构展示

项目分类:3D模型 发布时间:2021-08-28 ID:244181
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示
  • 小型涡喷动力装置剖面结构展示

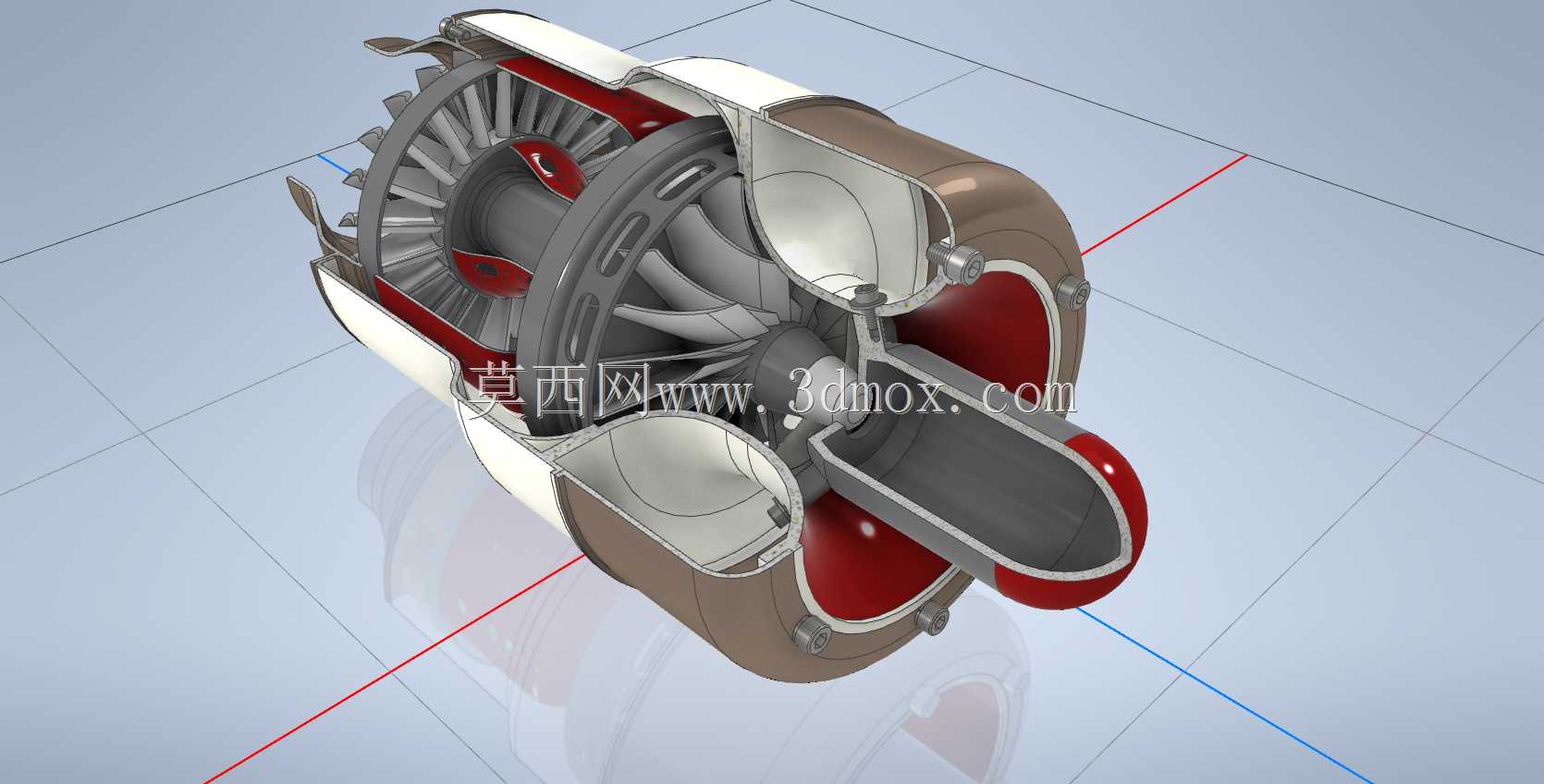

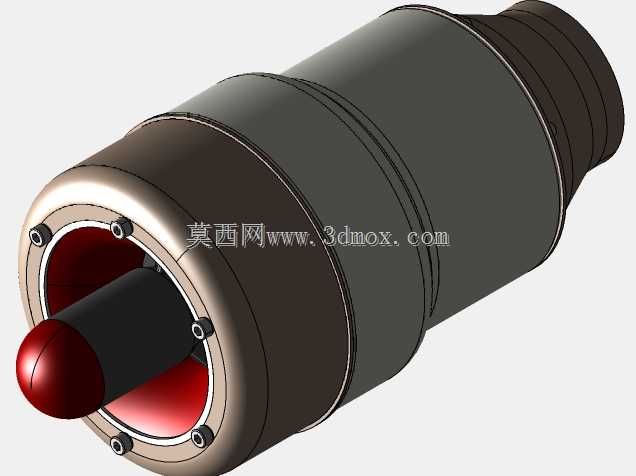

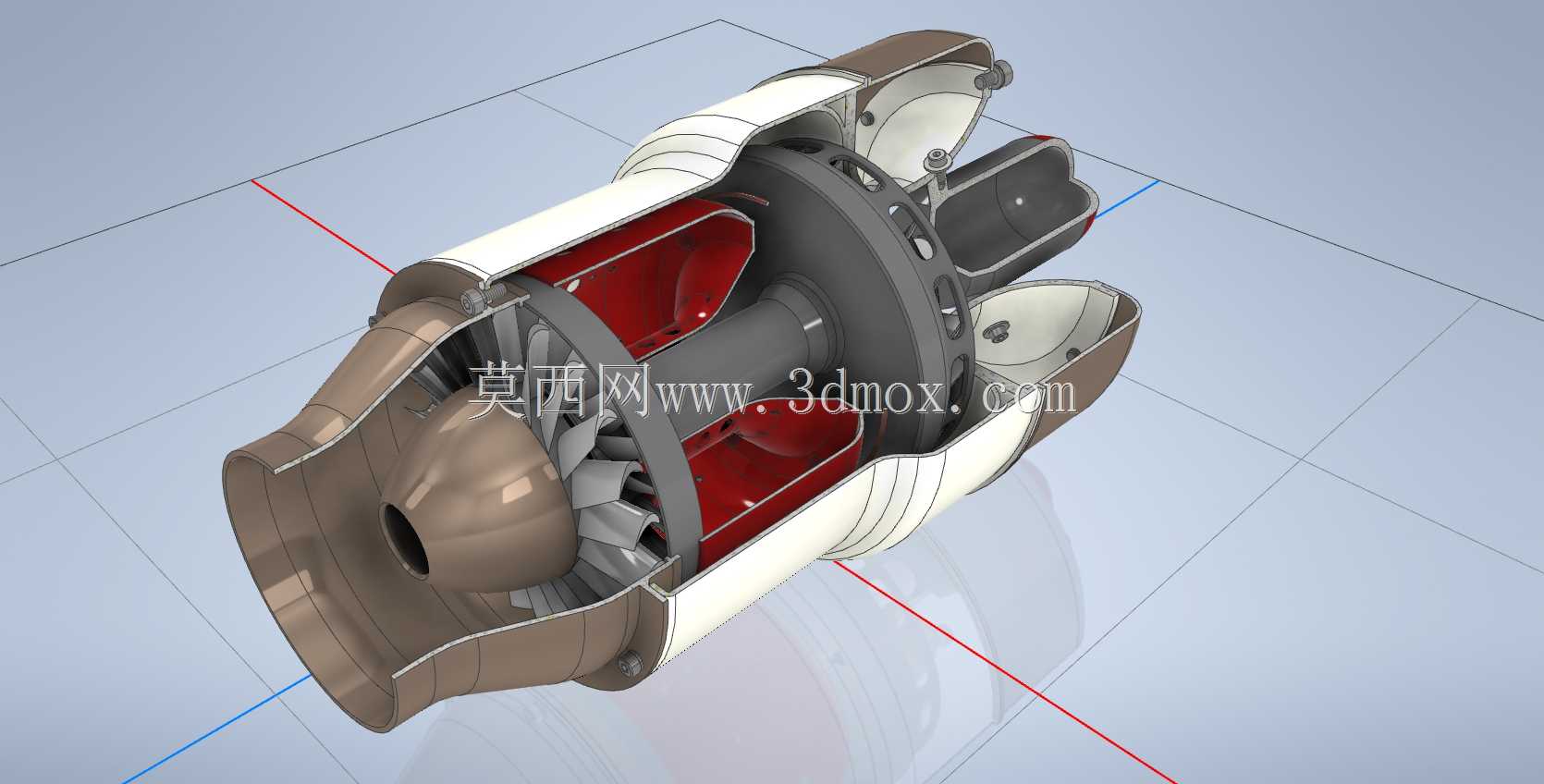

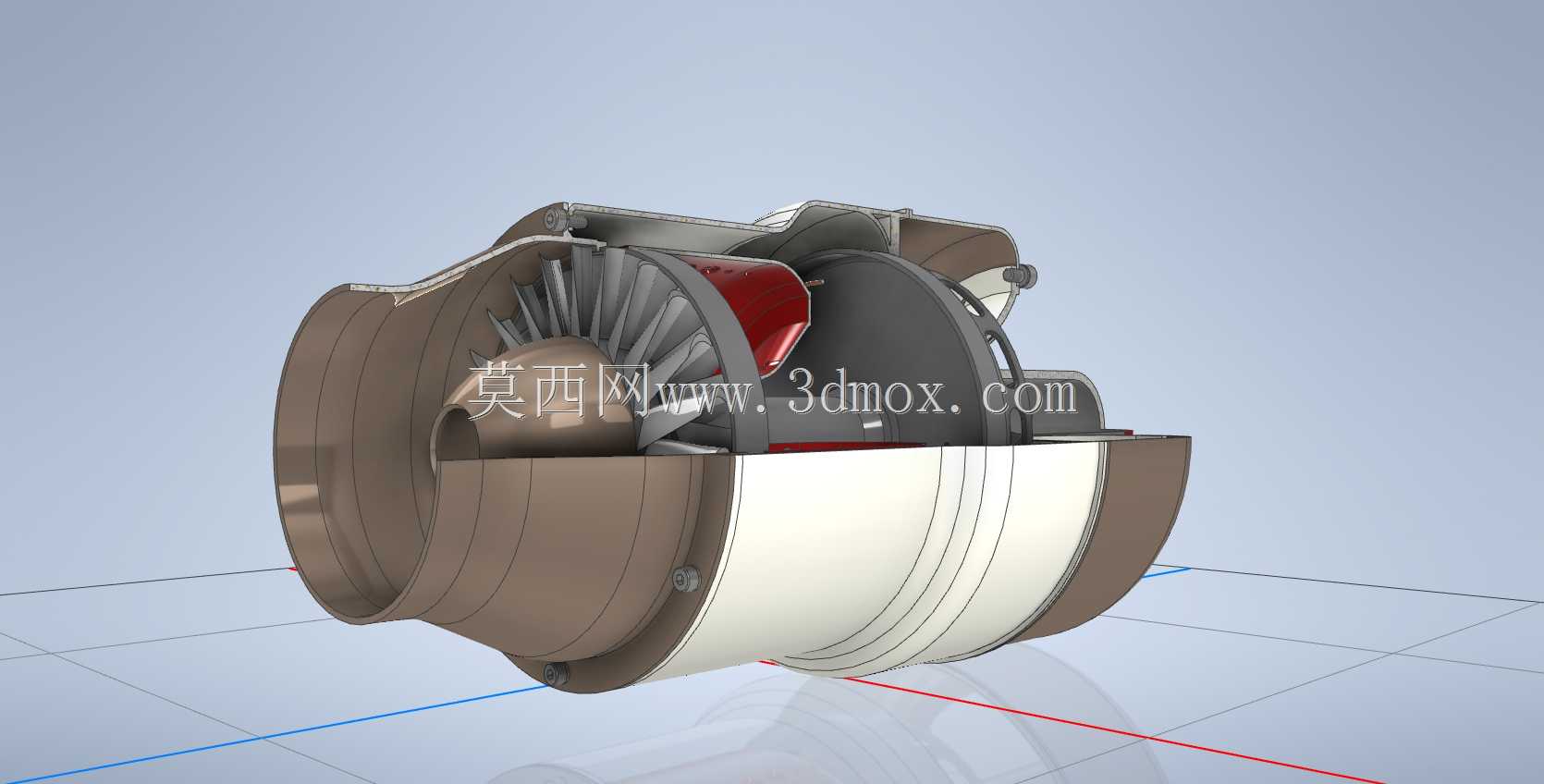

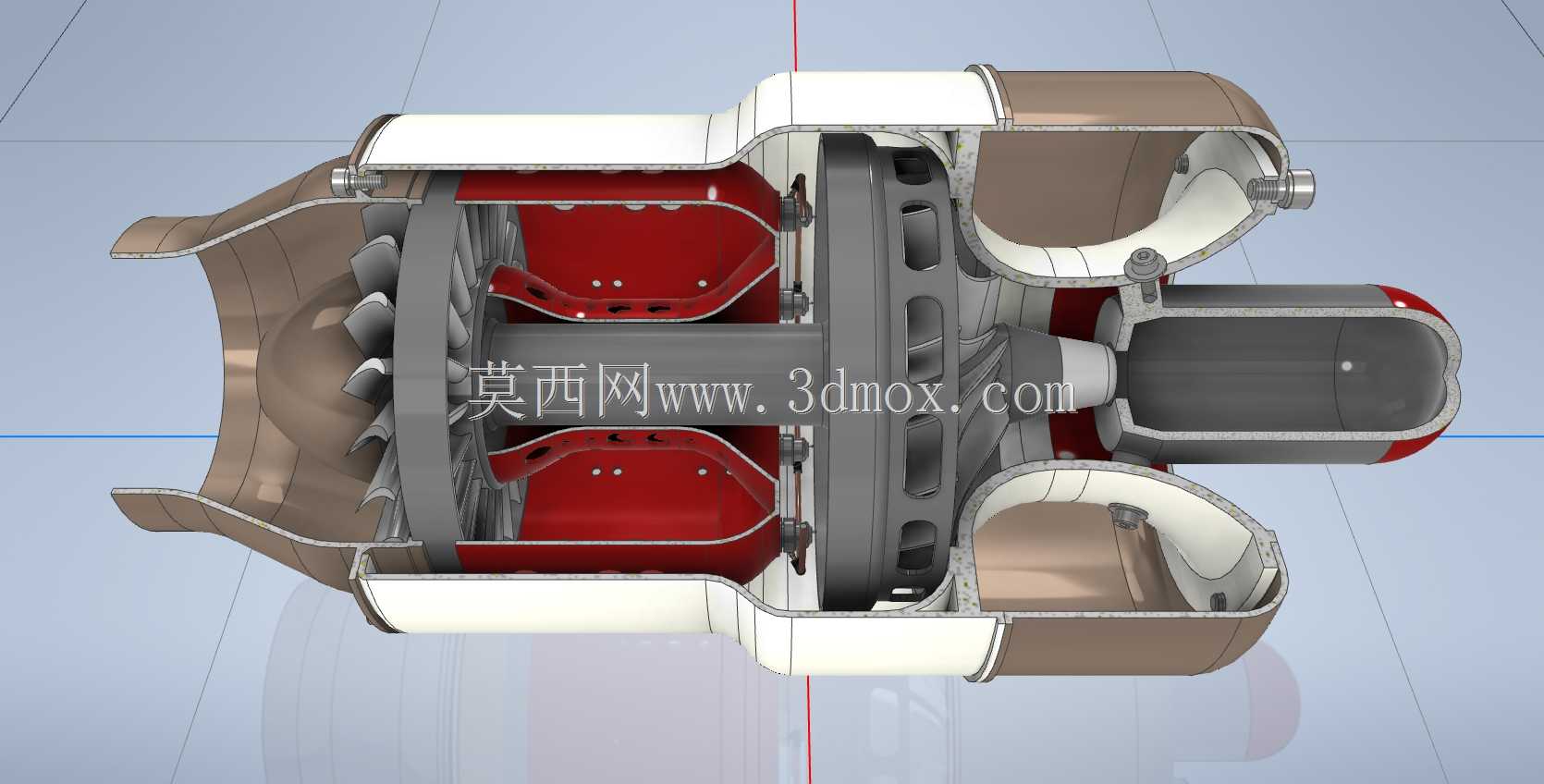

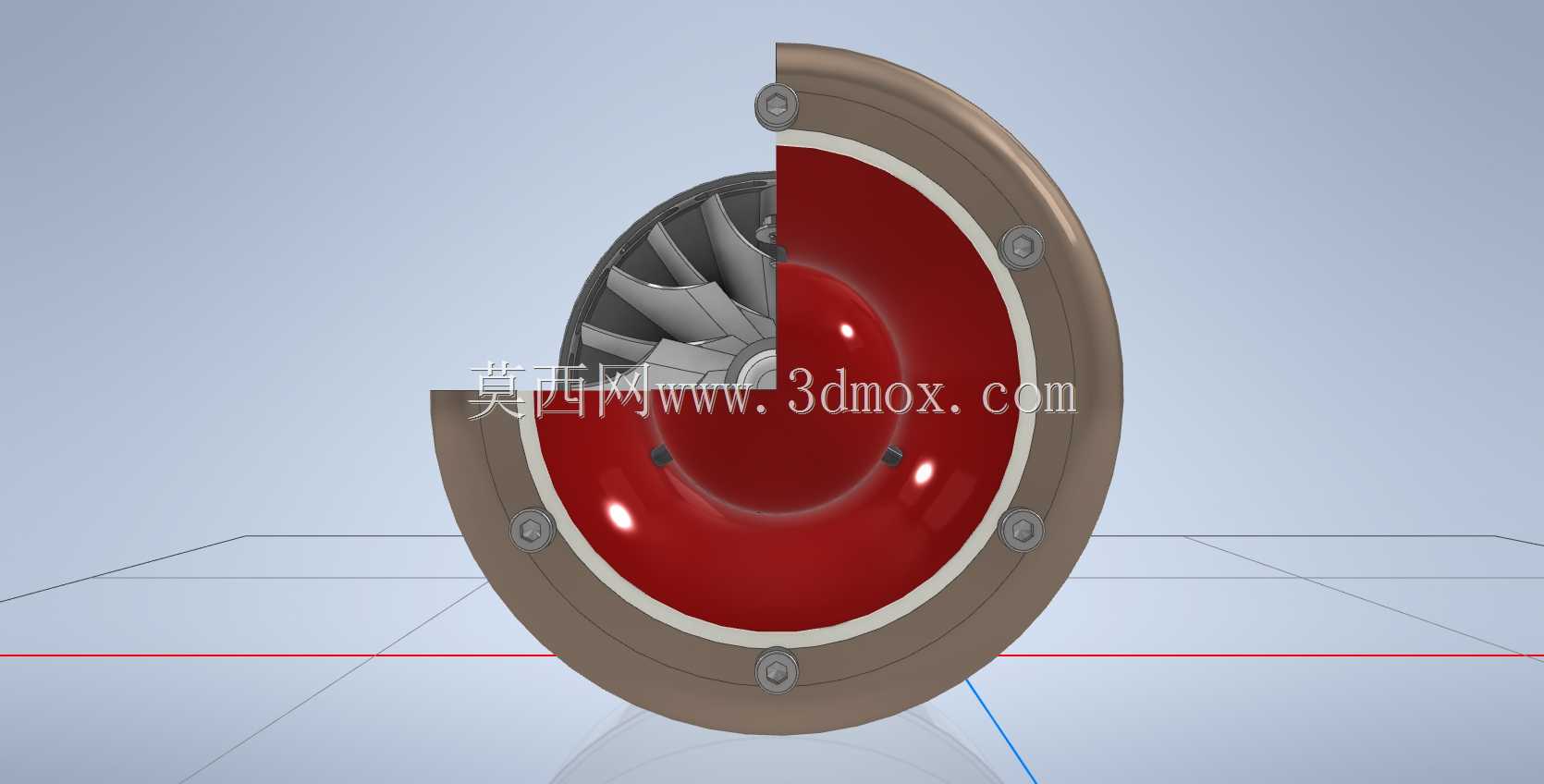

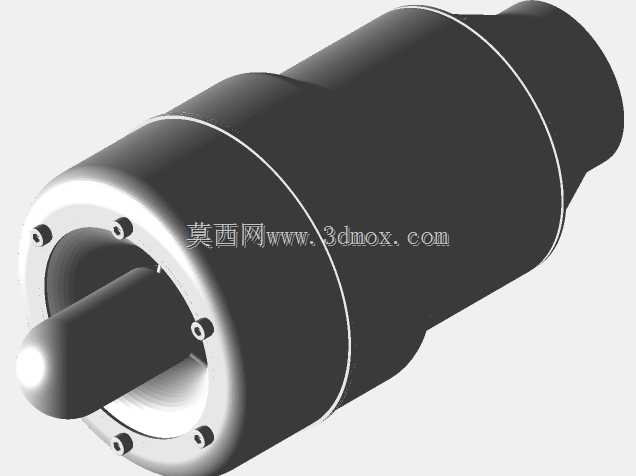

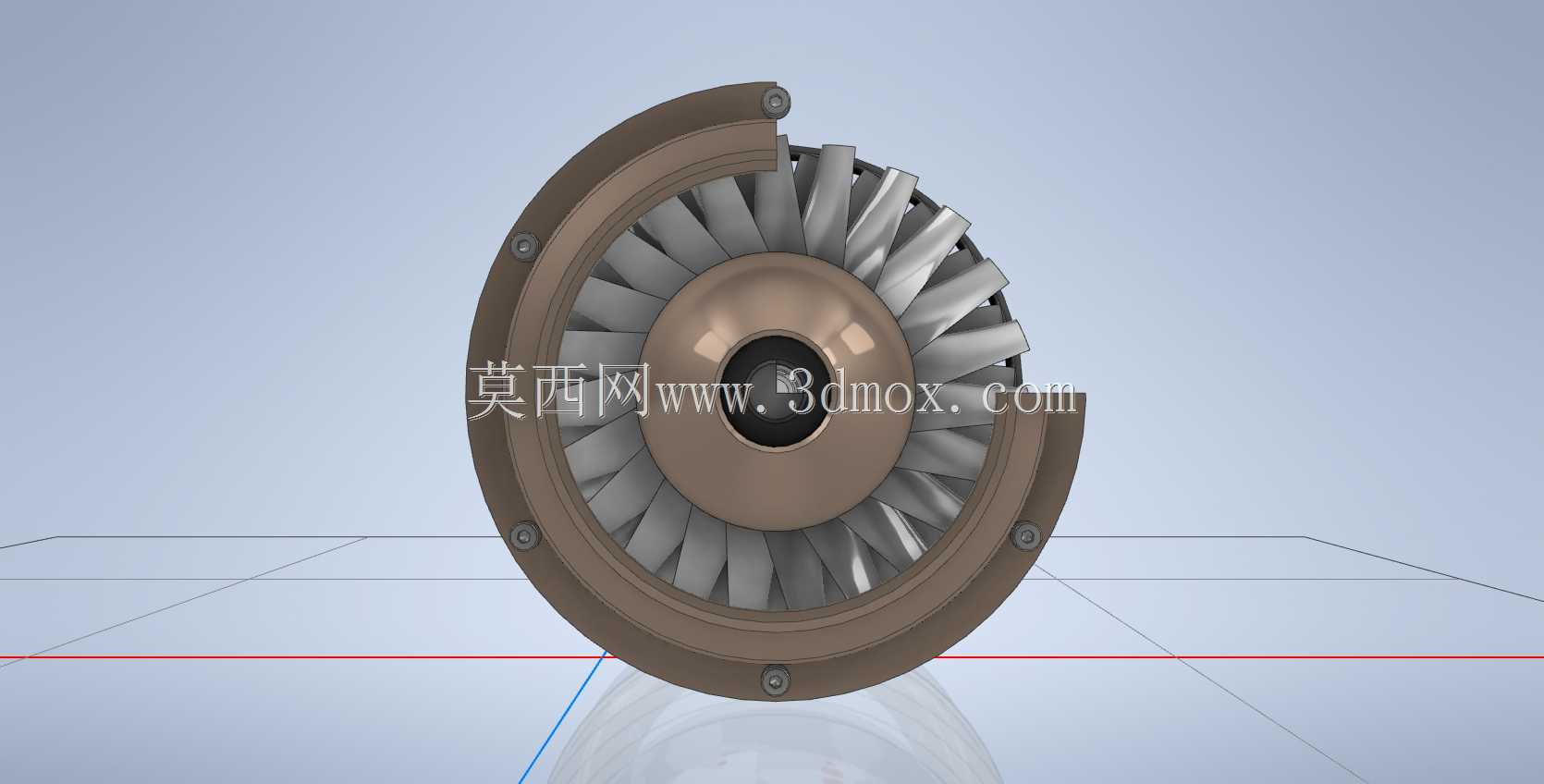

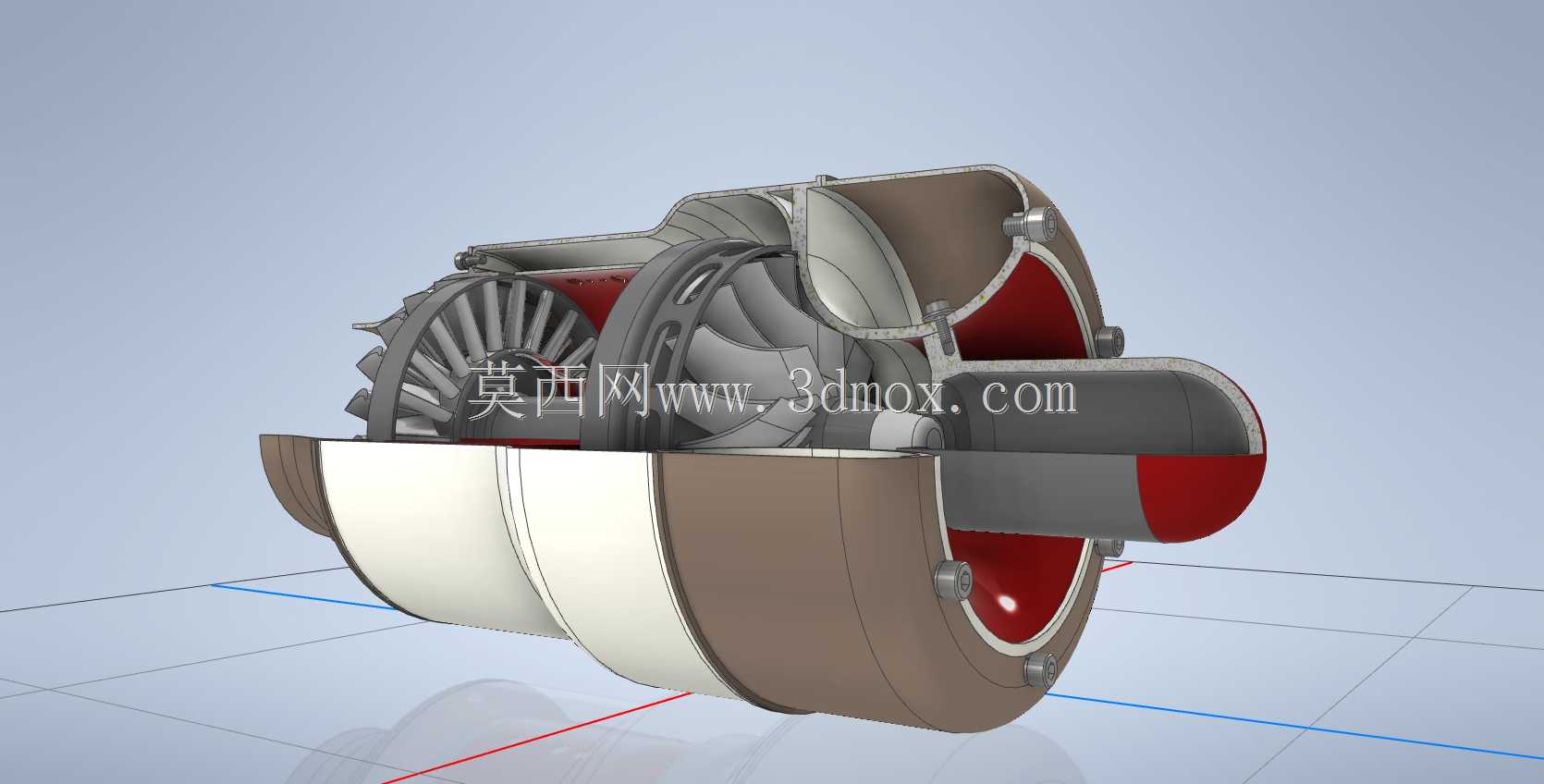

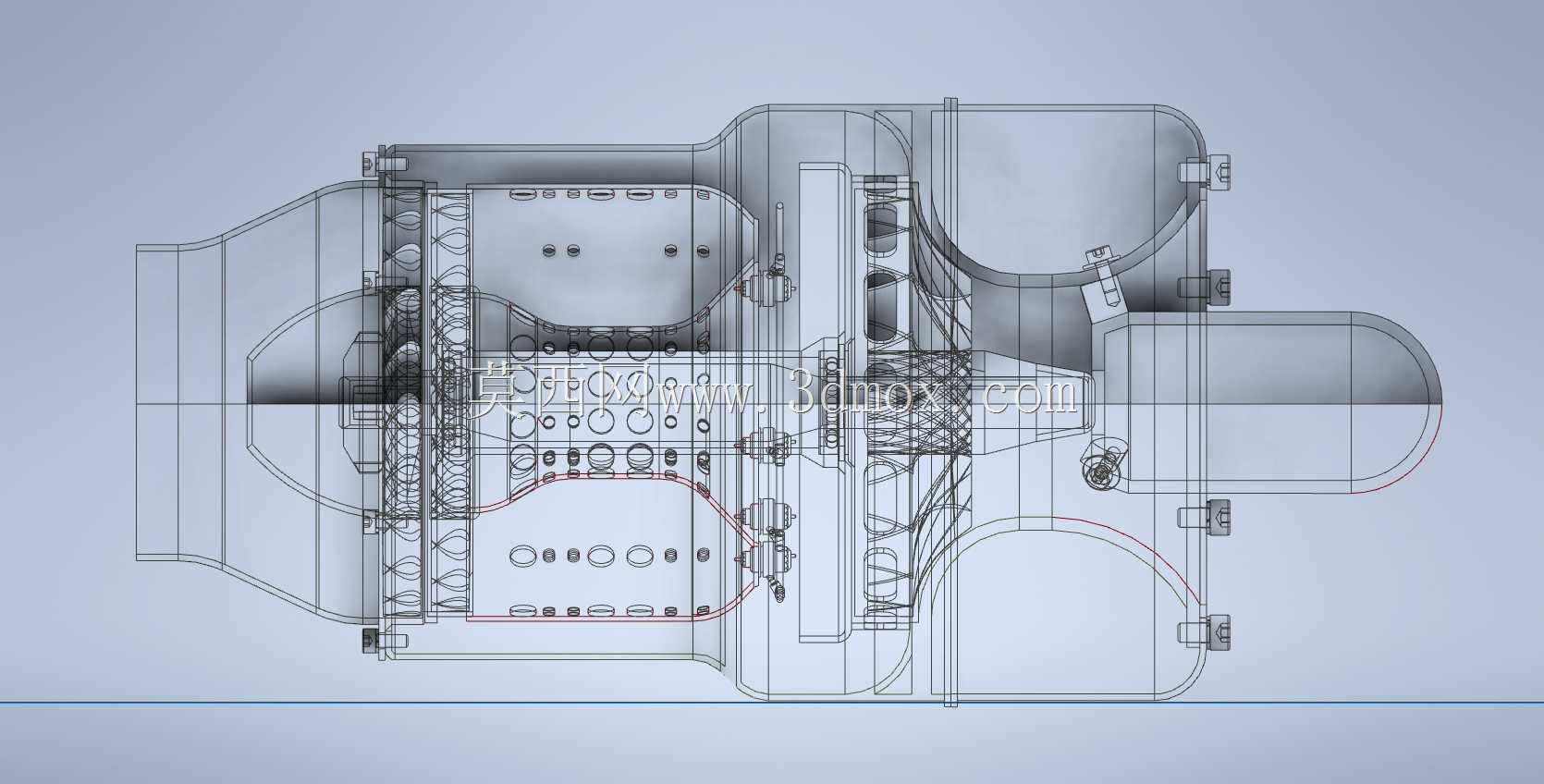

这款剖面展示的喷气动力装置,核心应用场景覆盖小型航模动力配套、航空教学演示、微型无人飞行器动力选型等领域,区别于大推力民用航空发动机,该结构更偏向小尺寸轻量化的动力输出需求,可适配翼展1.2-2米级的固定翼航模、起飞重量8-15kg的小型无人靶机,也可作为航空院校发动机结构课程的具象教学载体,帮助学习者直观理解压气机、燃烧室、涡轮段的气流走向与动力传递逻辑。从功能特性来看,该结构完整还原了轴流式喷气发动机的核心工作链路:前端进气道承接来流减速增压,多级压气机叶轮对进气进行逐级压缩,压缩后的高压气流进入环形燃烧室与燃油混合燃烧,高温高压燃气向后冲击涡轮段做功,涡轮通过同轴结构带动前端压气机持续运转,剩余燃气从尾喷管高速排出形成推力,剖面结构特意做了半剖处理,将内部的叶片排布、燃烧室腔体、轴系连接结构完全外露,无需拆解即可观察到各部件的装配位置与配合关系。设计思路上,该结构优先考虑了小尺寸工况下的结构强度与气动效率平衡,压气机叶片采用小展弦比设计,避免高转速下的叶片振颤,燃烧室采用环形回流结构,在有限的腔体长度内提升燃油与空气的混合充分度,涡轮叶片采用耐高温合金对应的结构造型,预留了热膨胀间隙,避免高温工况下的部件卡滞。安装边界方面,该装置整体为回转体结构,最大外径适配120-150mm的舱体安装位,轴向总长度控制在280-320mm区间,前端进气口预留了标准的安装法兰边,可通过周向均布的4个M4螺栓孔与进气道壳体固定,尾喷管段预留了与排气段对接的台阶配合面,同轴度公差控制在0.05mm以内,可避免高速运转下的轴系偏磨问题,整机重心位于轴向中点靠前15mm位置,适配航模类产品的重心配平需求,安装时无需额外增加配重块即可满足常规飞行器的配平要求。从结构细节来看,压气机段与涡轮段的轴系采用双轴承支撑结构,前后轴承分别位于压气机前端与涡轮后端,可有效降低高转速下的轴系挠度,叶片与机匣之间预留了0.3-0.5mm的运转间隙,既避免叶片刮蹭机匣,又能减少漏气损失提升压气效率,燃烧室的喷油嘴安装位位于腔体侧上方,预留了燃油管路的走管空间,点火器安装位与喷油嘴呈30度夹角布置,可保证点火时燃油混合气刚好处于点火区域,提升点火成功率。
