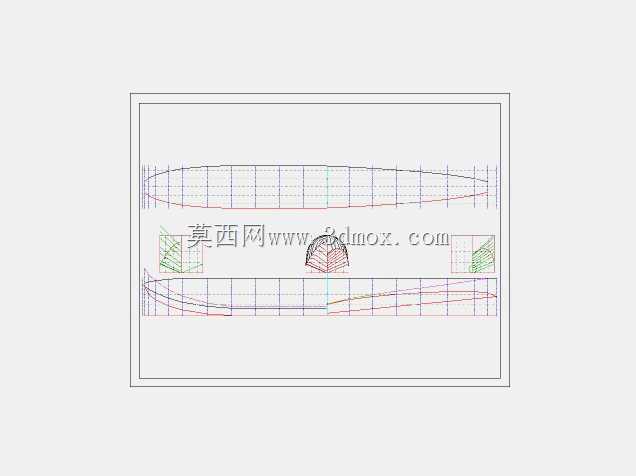

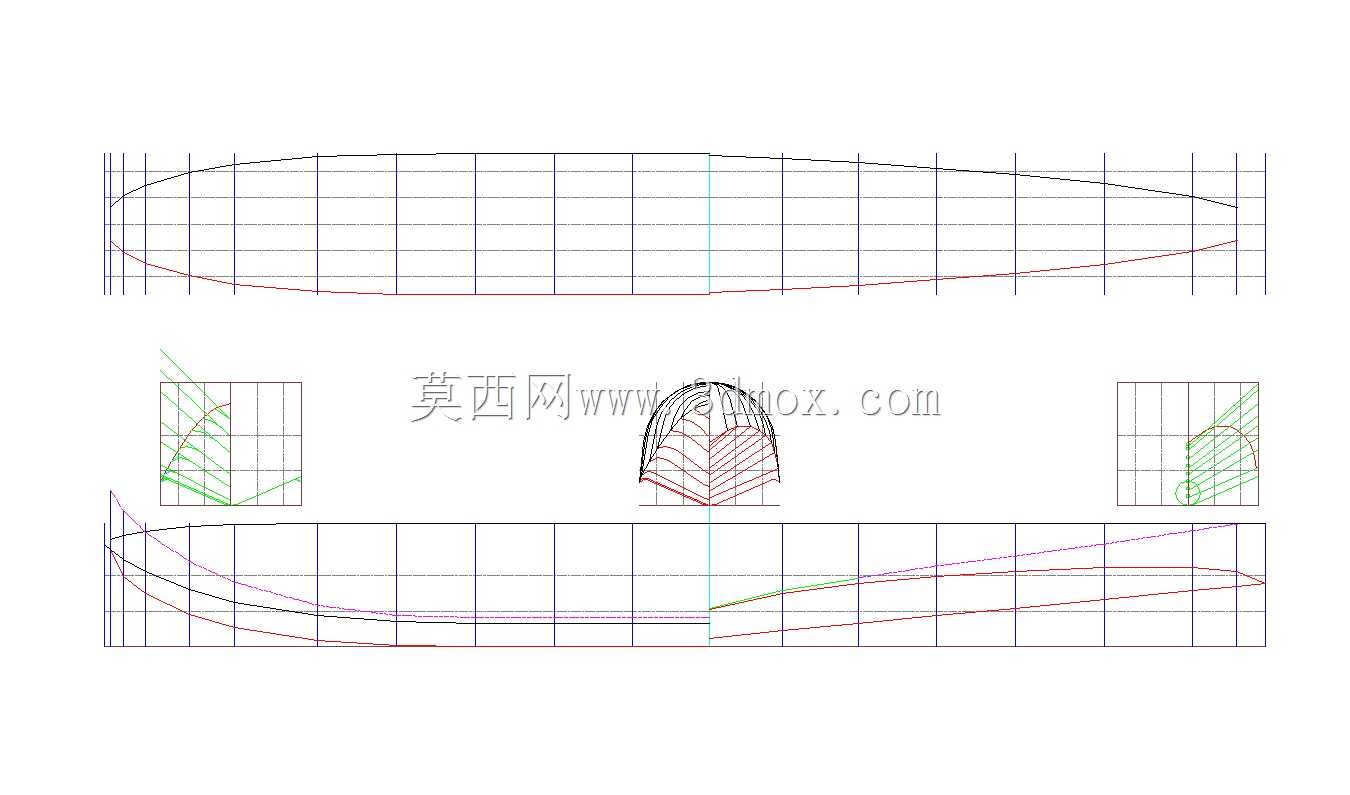

宇航局水上飞机浮筒气动线型设计

水上飞机浮筒作为水陆两栖航空器的核心承力与水动、气动耦合部件，其线型设计直接决定了水面滑行阶段的抗浪性、滑行稳定性、离水速度以及空中飞行阶段的附加阻力水平，是水上飞机总体设计环节中需要反复迭代校核的关键结构。这套浮筒线型采用对称翼型演化的剖面设计思路，沿展向（浮筒纵向）的剖面厚度分布经过多轮水动试验修正，首部采用大曲率上翘的舭线设计，能够在水面高速滑行时快速将涌浪向两侧导流，避免浪花飞溅冲击机身下部结构、吸入发动机进气道，同时降低滑行阶段的水动阻力峰值，缩短离水滑跑距离。浮筒中段采用等截面过渡的低阻线型，剖面最大厚度位置设置在浮筒纵向长度的35%至40%区间，既保证了空中飞行时的层流附着长度，降低压差阻力，也为浮筒内部的密封舱、燃油存储腔、起落架安装支座预留了足够的结构布置空间，浮筒侧壁设置的纵向舭缘线能够在侧风起降、水面侧滑时提供足够的横向恢复力矩，避免浮筒侧倾进水。浮筒尾部采用缓慢收窄的线型设计，尾缘厚度控制在合理区间，既保证了水流在尾部的顺畅分离，降低滑行阶段的尾部涡流阻力，也为尾鳍、水舵等附属操纵部件的安装预留了平整的安装基准面。从安装边界来看，浮筒上部设置的多个连接支座位置与机身、翼下撑杆的连接点完全匹配，安装时需要保证浮筒纵向轴线与机身轴线的平行度偏差在允许范围内，浮筒最低点与机身腹部的间距需要满足起降阶段的浪高避让要求，避免浮筒受浪涌冲击时与机身结构发生碰撞。在实际应用场景中，这类浮筒不仅可以作为小型水陆两栖飞机的主浮力支撑结构，也可作为陆基飞机改装水上起降构型的附加浮力装置，其线型设计需要同时兼顾水动性能与气动性能，在建模过程中需要严格控制各剖面的型值点精度，保证曲面的G2连续性，避免曲面出现凹坑、折角等缺陷，否则会在实际使用中引发局部水流分离、气流紊流，大幅提升航行阻力，甚至引发水面滑行阶段的纵摇失稳。
