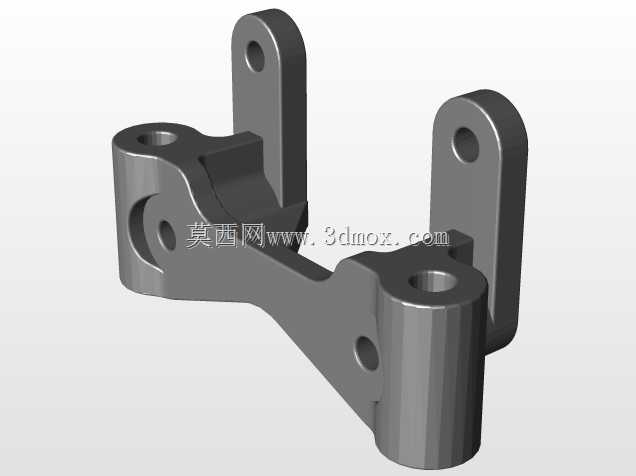

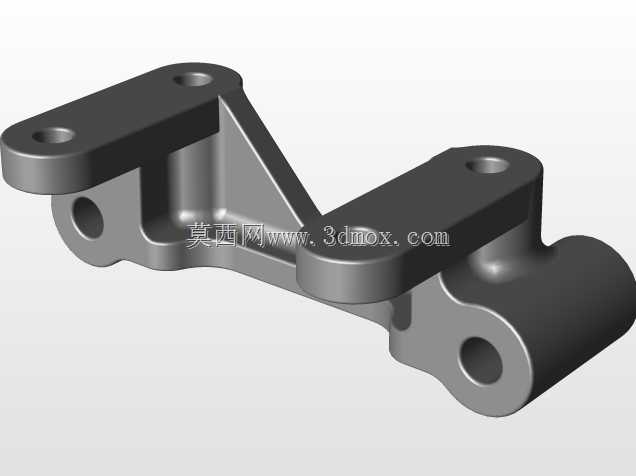

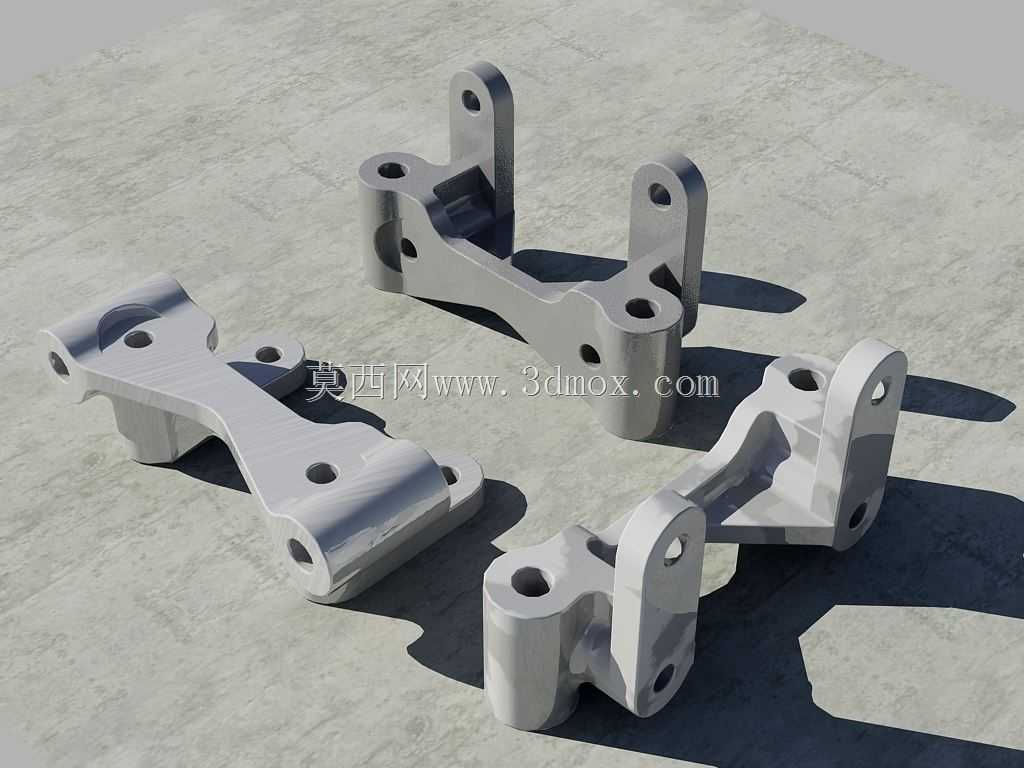

多工位铰接式机械连接固定支架

这类支架多用于工业设备的铰接传动部位，常见于自动化生产线的连杆机构、物流输送设备的活动接驳段、小型工程机械的操作连杆组中，核心作用是实现两个或多个运动部件之间的刚性连接同时保留设定自由度的铰接转动空间，避免运动过程中出现卡滞、应力集中断裂的问题。从结构设计来看，支架采用一体化铣削成型的主体结构，没有多余的拼接焊缝，整体受力路径沿着连接孔位的中心连线分布，在两个端部设置了同轴度公差要求较高的铰接孔位，中间段做了变截面的减重处理，在保证整体抗弯、抗扭强度的前提下尽可能降低自身重量，减少运动过程中的惯性负载。安装边界方面，支架的各个安装孔位的中心距经过严格校核，相邻孔位的位置度公差控制在0.02mm范围内，适配标准规格的圆柱销与铰接螺栓，安装时不需要额外做配钻加工，可直接与配套的连杆、摆臂部件完成装配，孔位内部预留了润滑脂存储的微小环形槽，长期运行时可减少铰接面的磨损，延长部件的维护周期。设计过程中优先考虑了受力工况下的形变控制，在孔位与主体连接的过渡位置做了圆弧倒角处理，避免直角位置出现应力集中，在承受交变载荷的工况下不会出现根部断裂的问题，主体表面做了硬质氧化处理，可适应多粉尘、轻度腐蚀的车间工作环境，不需要额外做表面防护处理。这类支架的实际使用场景中，往往作为运动传递的中间连接件，一端连接固定机架的铰接座，另一端连接做往复摆动或者直线运动的执行部件，自身的结构强度直接决定了整套传动机构的运行稳定性，设计时已经核算过额定负载下的形变量，在最大工作载荷下的整体形变量不超过0.05mm，不会影响整套机构的运动精度。不同于普通的平板式连接支架，这款支架的铰接耳板做了加厚处理，可承受更大的径向剪切力，适配中低速的往复运动工况，在轻工机械、包装设备、小型输送线的调整机构中都能看到同类结构的应用，安装时只需要保证铰接轴的同轴度，即可实现长时间无故障运行，不需要频繁做部件更换。
