轻量化飞机轴承支撑支架优化结构

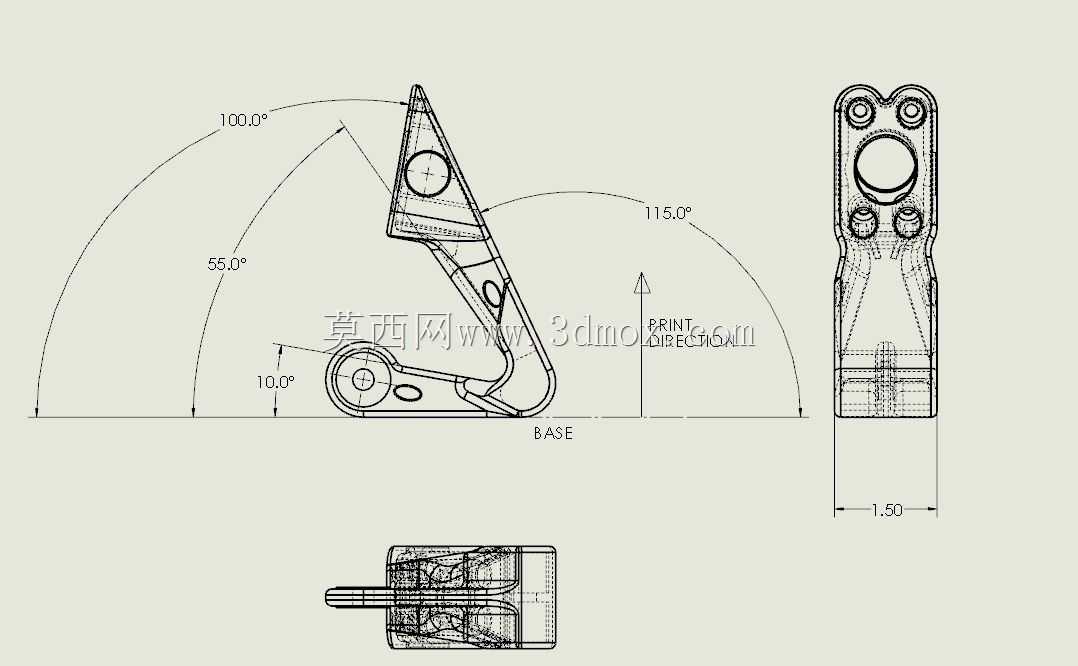

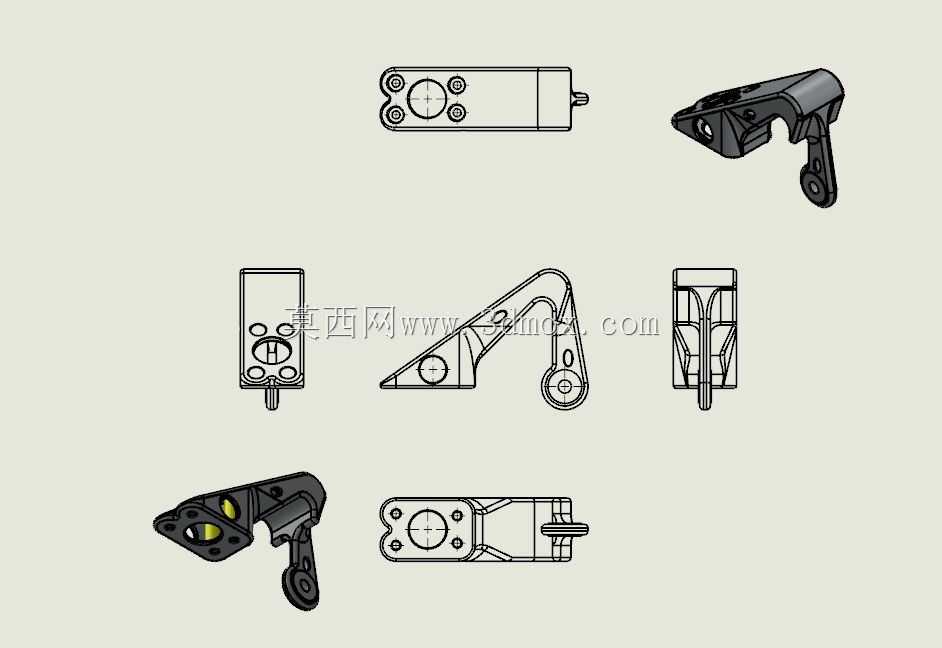

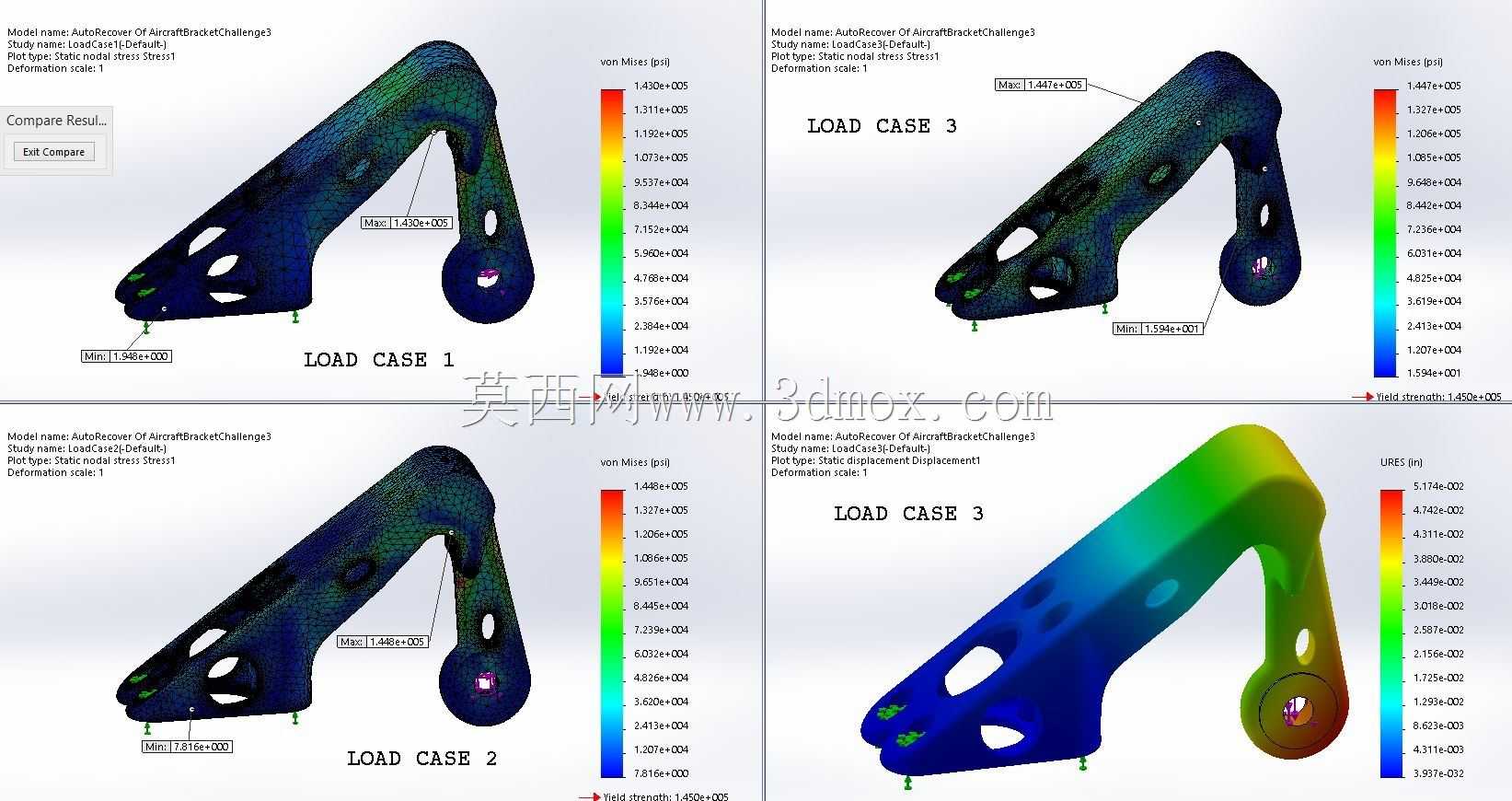

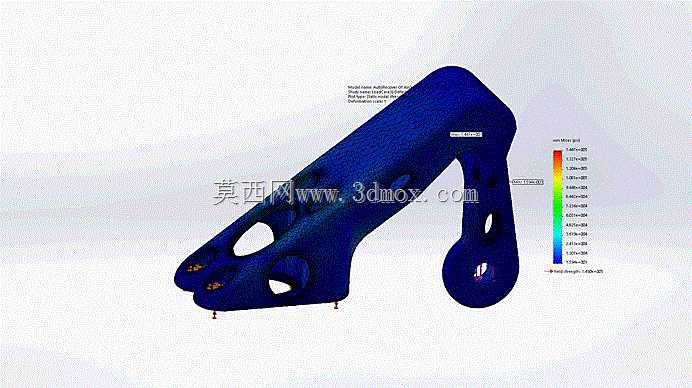

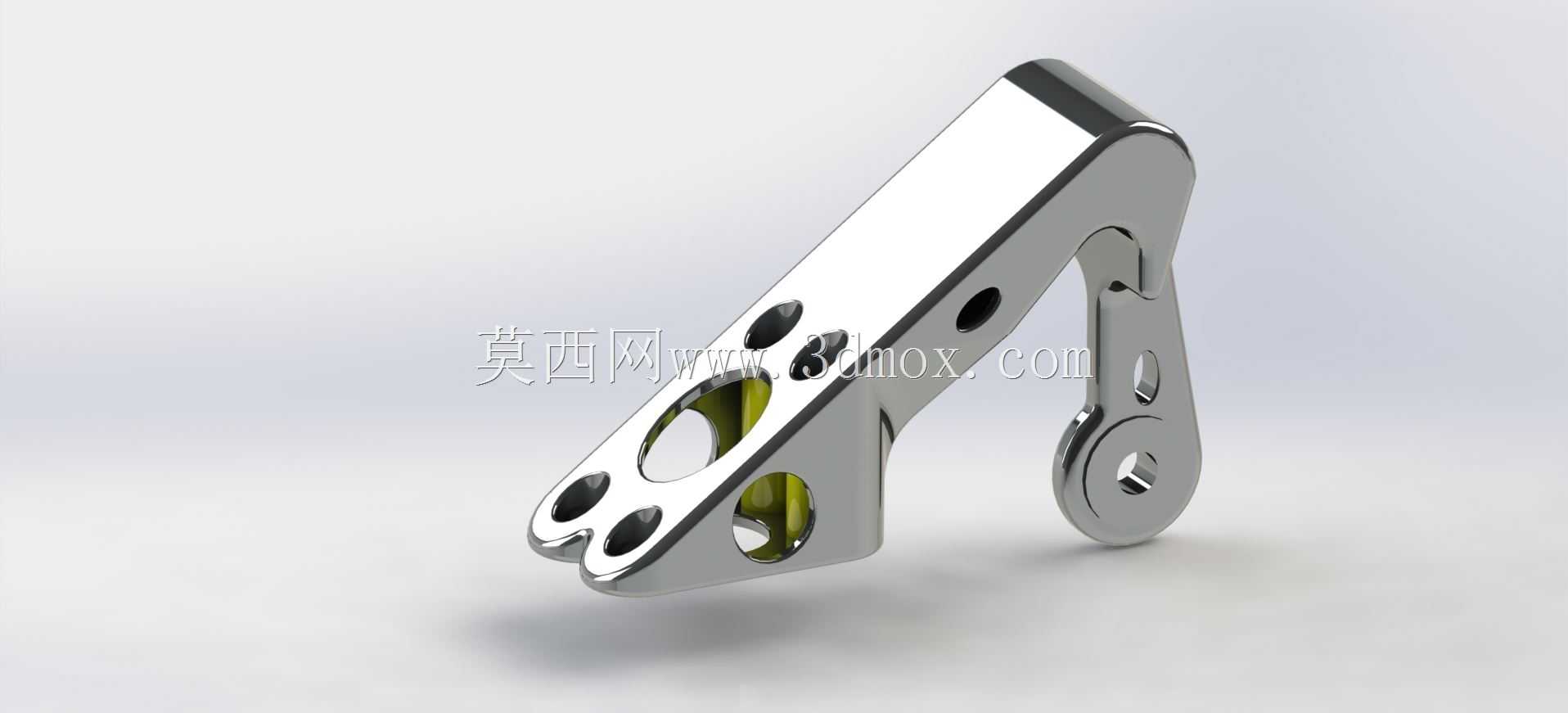

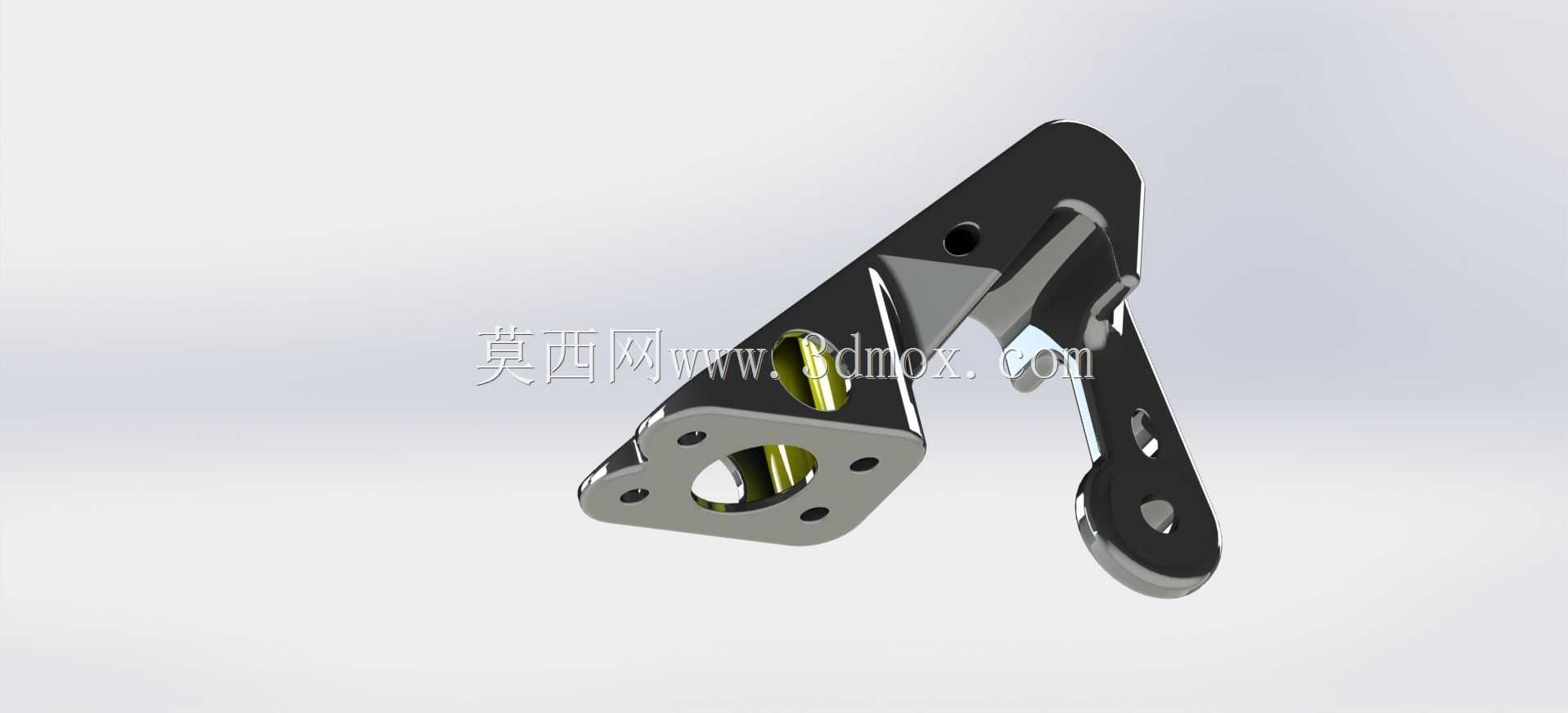

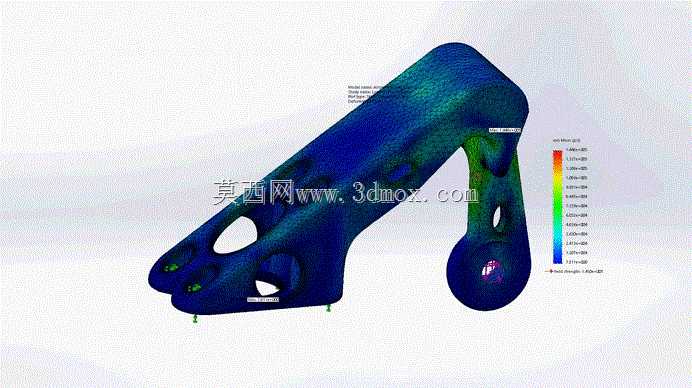

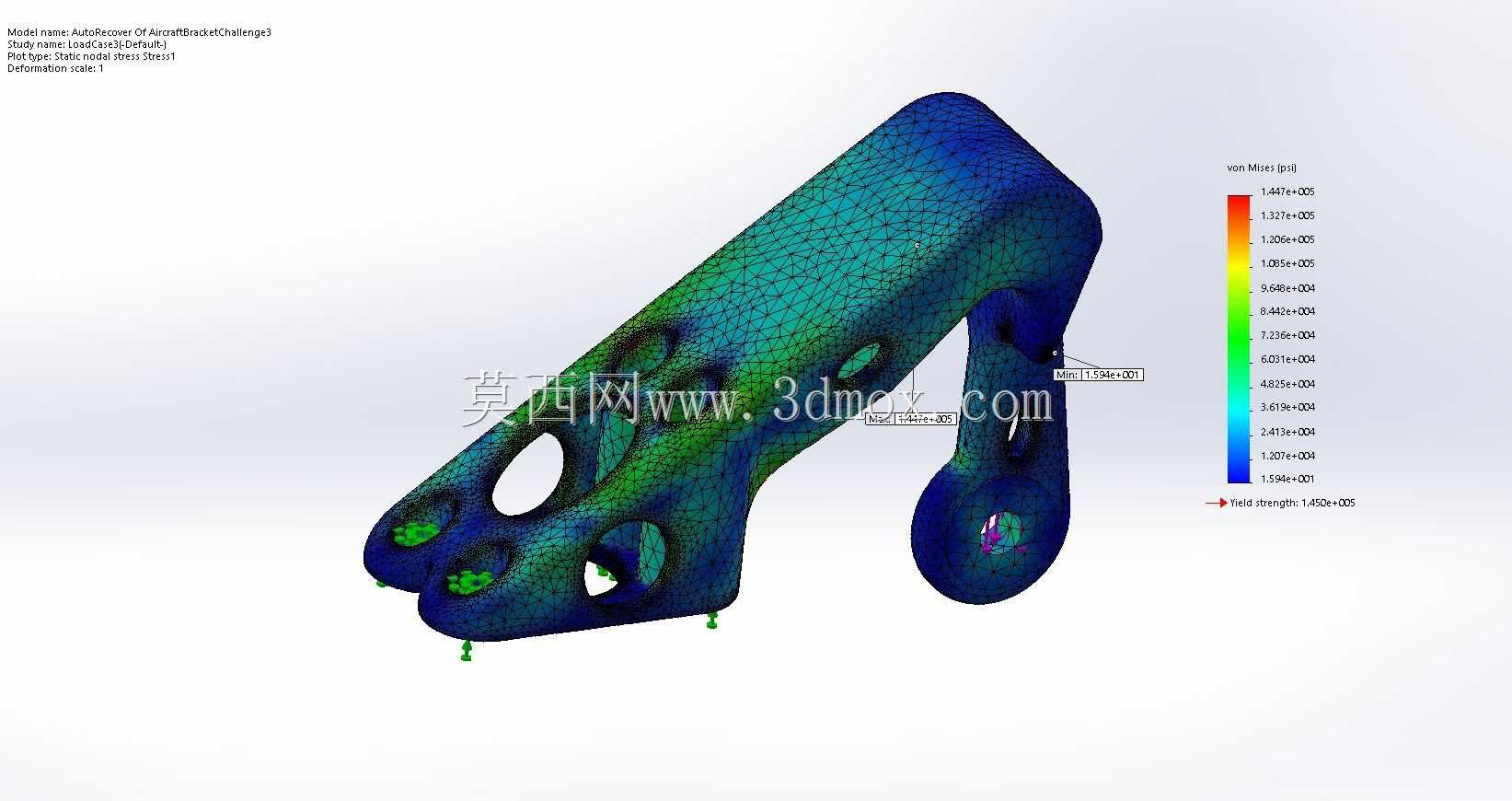

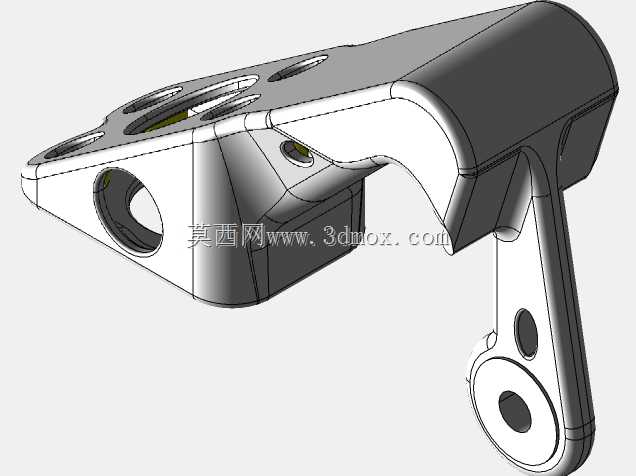

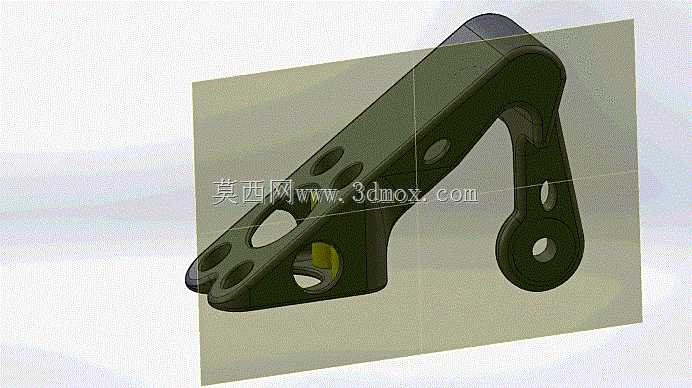

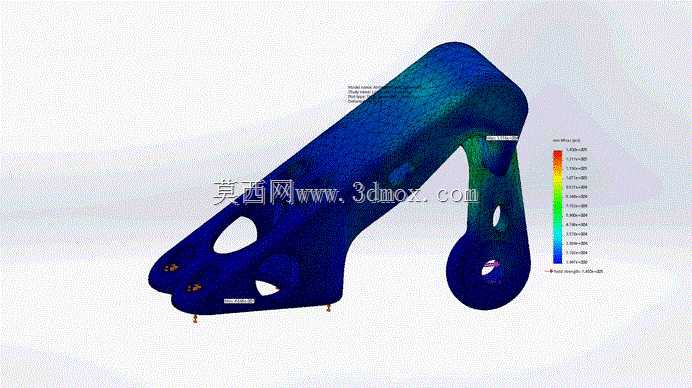

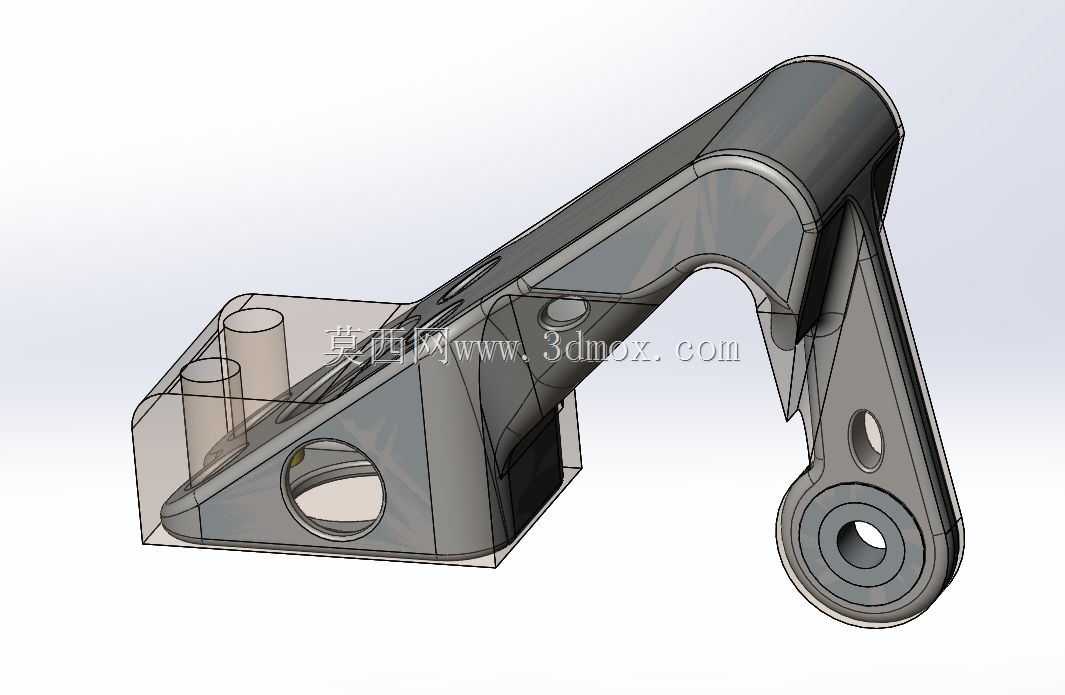

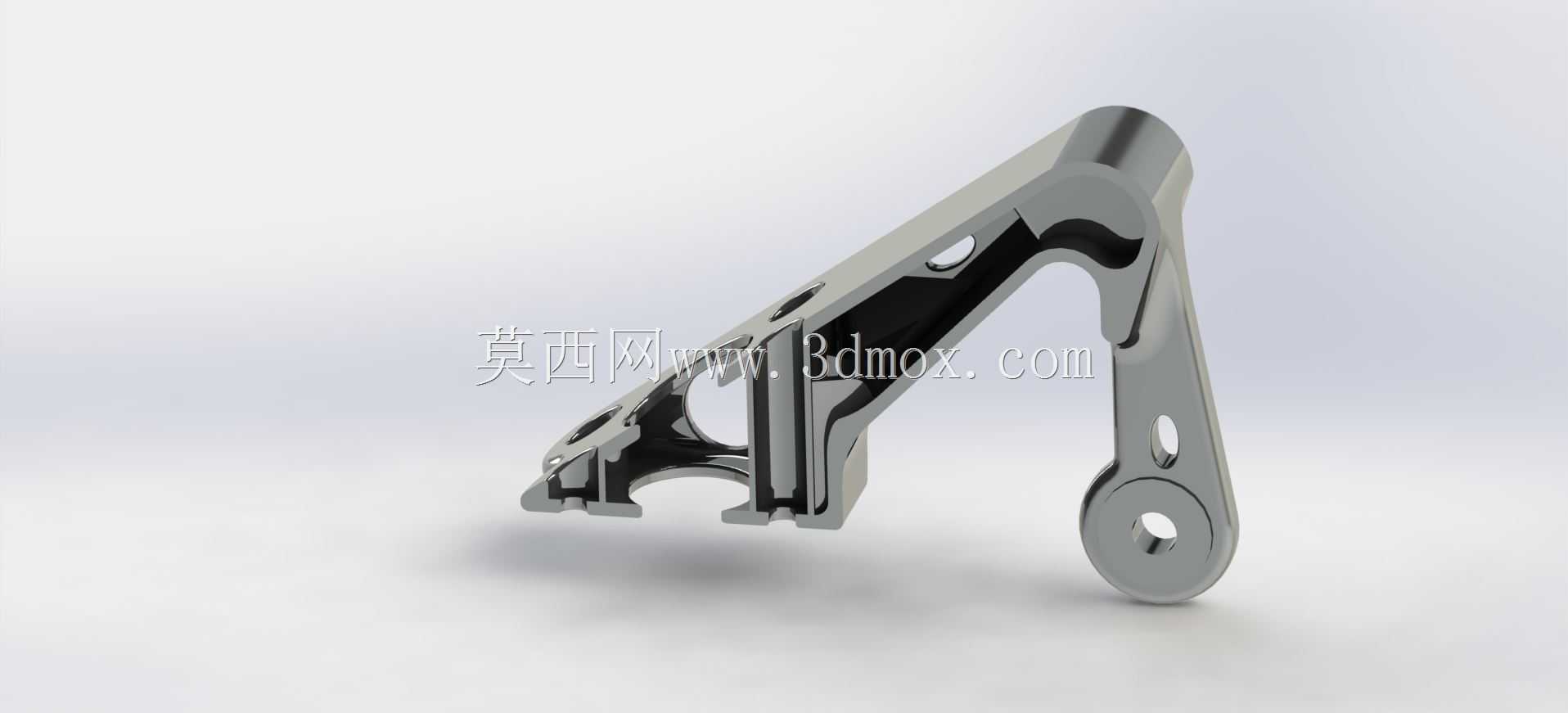

在航空机载结构件的设计迭代中，轴承支撑类支架的性能直接关系到传动系统的运行稳定性，这类零件通常需要同时兼顾承载能力、安装适配性与自重控制，尤其在通航飞机、轻型运动飞机的结构设计中，每克减重都能为整机载荷分配带来实际收益。这款优化后的轴承支架，主要用于飞机操纵系统或小型传动机构中球面轴承的安装固定，工作过程中需要承受多方向交变载荷，包括飞行状态下的气动载荷、机构动作带来的冲击载荷以及振动环境下的疲劳载荷，因此结构设计阶段就需要围绕多工况受力表现做针对性调整。从结构布局来看，支架采用一体化异形构型，摒弃了传统规则块体的冗余材料分布，结合有限元受力分析的应力云图结果，在低应力区域开设异形减重孔，同时对应力集中的轴承安装孔位、底部安装端面做了局部加厚与圆弧过渡处理，避免尖角带来的应力断裂风险。底部的安装端面设置了对应螺栓孔位，能够直接适配机体预设的安装基面，安装时不需要额外做基面修配，孔位的位置公差严格匹配航空装配的同轴度、平面度要求，保证安装后轴承的回转中心与设计基准完全重合，避免出现偏载导致的轴承早期磨损。轴承安装端的孔位尺寸适配标准规格的球面轴承，孔壁的加工余量预留合理，能够满足后续精加工的尺寸精度要求，支架整体的外轮廓边界做了倒圆处理，既减少了飞行过程中的气动阻力，也能避免装配过程中锐边划伤操作人员或相邻管线。设计过程中针对三种典型工作载荷工况做了仿真验证，确保结构最大应力低于材料的屈服阈值，不会出现塑性变形，同时整体自重控制在较低水平，在不降低结构安全系数的前提下，相比初始版本减少了不必要的材料堆积，这种拓扑优化的设计思路也能为同类型航空支撑零件的设计提供参考，帮助结构工程师平衡零件强度与自重的矛盾点，在满足装机使用要求的前提下实现轻量化目标。实际装机使用时，这类支架需要配合对应的紧固件、防松垫片完成固定，装配后需要检测轴承的转动灵活性，确保支架没有对轴承外圈造成额外的挤压应力，日常维护中也可以通过外观检查、应力痕迹排查判断支架的受力状态，及时发现潜在的疲劳损伤风险。
