户外便携一体式烧烤炉结构设计

这款烧烤器具的结构设计充分考量户外聚餐、家庭庭院烧烤、街边流动摊点等多场景使用需求，整体采用一体化钣金折弯成型思路，减少零散装配部件，降低生产环节的焊接工作量，同时提升整体结构的抗变形能力。从标注的尺寸边界来看，整体横向总宽度为270mm，纵向总高度为70mm，属于小型便携类烧烤器具范畴，既可以放置在常规户外折叠桌台面使用，也可搭配简易支架落地摆放，安装摆放时仅需预留左右各10mm、后侧20mm的操作间隙即可，不会占用过多置物空间。

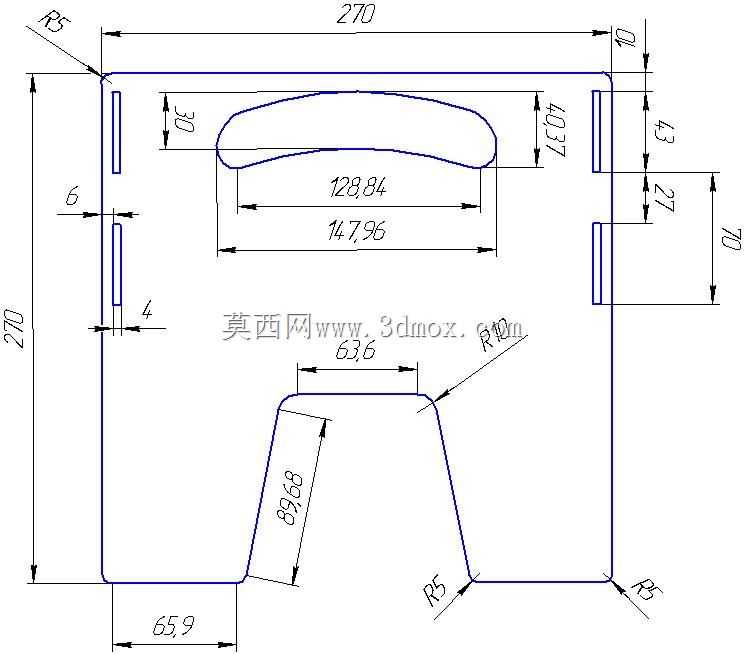

结构细节上，两侧预留的长槽结构为通风调节位，槽宽6mm、槽边距侧边4mm，可通过插拔配套挡风片调整进风量，进而控制炭盆内的燃烧温度，避免烤温过高导致食材焦糊，也能减少大风天气下火星飞溅的安全隐患。上部的弧形托边为烤网放置位，托边内宽128.84mm，适配市面多数通用尺寸的条形烤网，弧形过渡的R10圆角可避免烤网取放时划伤手部，托边下方40.37mm的空间为炭腔容纳区，预留的高度可保证木炭燃烧时热量均匀辐射到烤网区域，不会出现局部温度过高的问题。下部的收窄支撑结构采用斜向折弯设计，斜边长度89.68mm，底部过渡处做R5圆角处理，既可以提升整体放置的稳定性，避免侧翻，也能让炭灰自然滑落至底部接灰区域，减少清洁时的死角。

设计过程中所有外露边角均做了圆角处理，左上角R5、底部两个支撑角R5的细节，可避免搬运、使用过程中剐蹭划伤使用者，侧边的凸起卡位结构可与配套的接灰盘、挡风板实现无螺丝卡扣装配，用户无需额外工具即可完成拆装清洁，整体结构没有复杂的异形曲面，常规钣金下料、折弯工艺即可完成生产，加工门槛低，量产一致性容易保证。
