适配1.2平米帆面的遥控动力滑翔伞吊舱结构

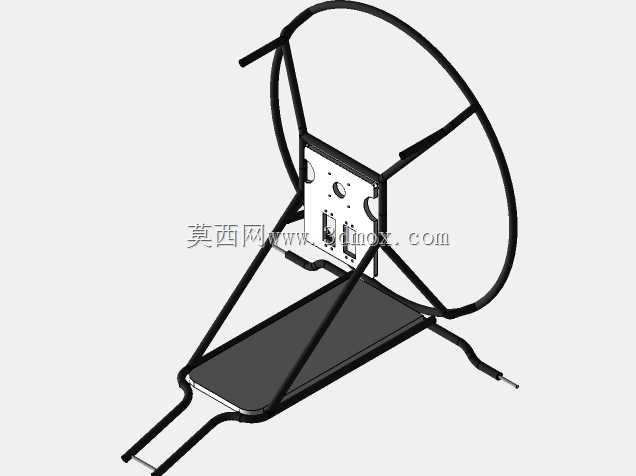

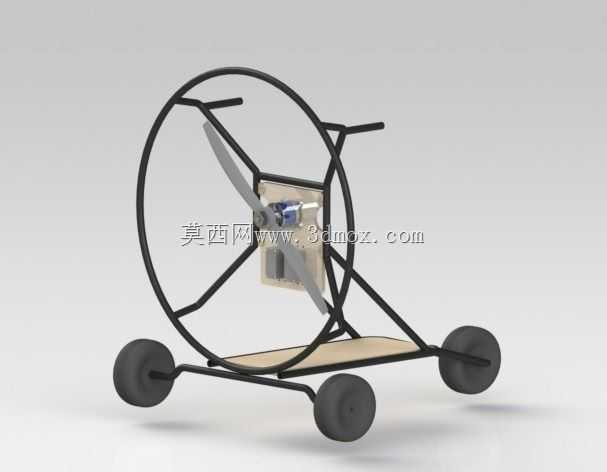

这款遥控动力滑翔伞吊舱的结构设计，核心围绕小尺寸航模类低空遥控飞行场景展开，主要适配翼面面积1.2平方米的滑翔伞帆面，承担动力输出、载荷承载、起落缓冲的核心功能，是整套遥控动力滑翔伞的核心承载基体。从实际应用场景来看，这类结构主要面向户外航模飞行、低空遥感搭载平台、小型航模科普教学等场景，整体机架采用圆管弯折焊接的框架式结构，在保证结构强度的前提下尽可能降低自重，避免额外负载消耗动力储备。

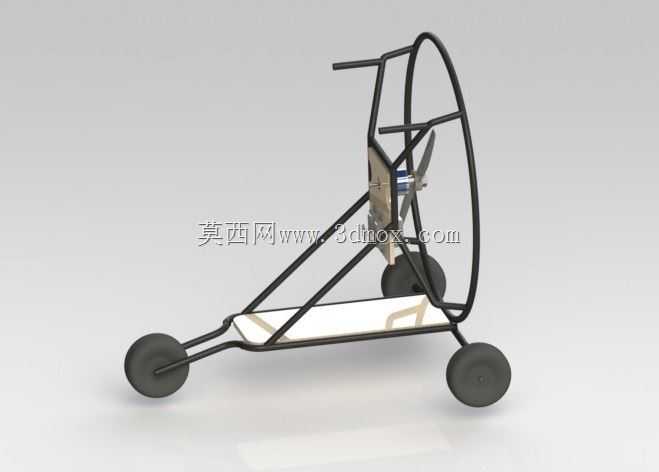

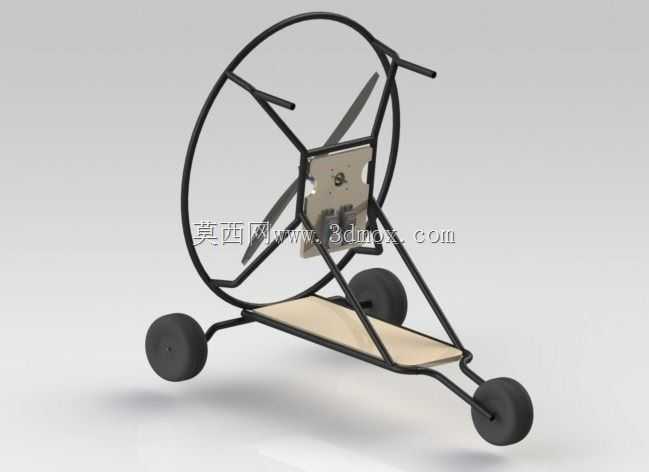

设计过程中首先明确了安装边界约束：吊舱整体宽度控制在轮距适配的范围内，三个机轮呈前三点式布局，两个前轮位于机架前端延伸的支臂末端，单个后轮布置在动力舱下方靠近重心投影的位置，这种布局可以在滑跑起降阶段提供足够的横向稳定性，避免侧翻风险，同时前三点布局的前轮转向预留空间，也方便后续加装转向舵机实现地面滑跑方向控制。机架主体的环形护圈结构围绕动力桨设置，一方面可以避免螺旋桨在起降、触地过程中碰到地面杂物或者伞绳造成损坏，另一方面环形结构的抗扭性能优于直杆框架，在飞行过程中承受气流扰动带来的交变载荷时，不容易出现结构形变。

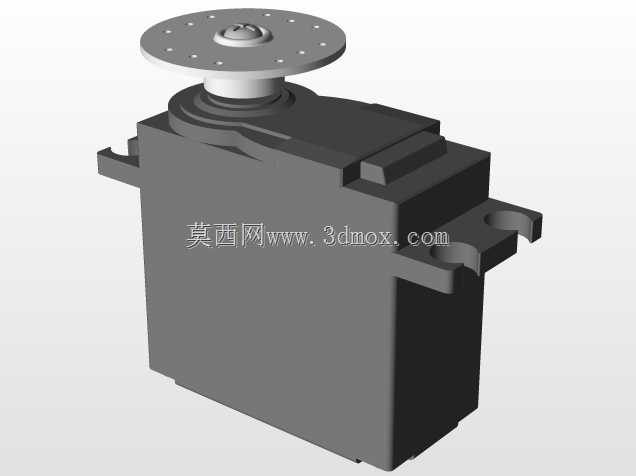

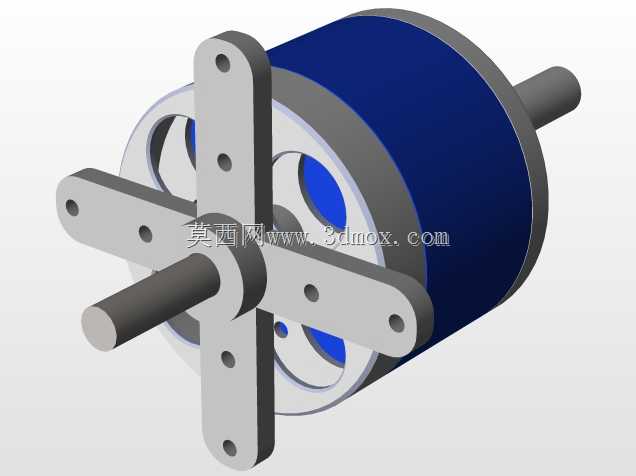

功能特性层面，吊舱中部的平板安装位预留了足够的设备安装空间，可以放置动力电池、遥控接收机、电调、舵机等飞控组件，安装位的平面度控制在合理范围内，保证电子设备固定时不会出现应力集中。动力安装位设置在机架中后部，重心位置经过配平计算，确保挂载帆面之后整体重心处于伞翼升力中心的合理区间内，避免飞行过程中出现头重或者头轻导致的操控失稳。起落架的支臂采用了一定的弹性弯折设计，在硬着陆时可以通过管材自身的微小形变吸收冲击能量，不需要额外加装减震阻尼结构，进一步降低整体结构重量。

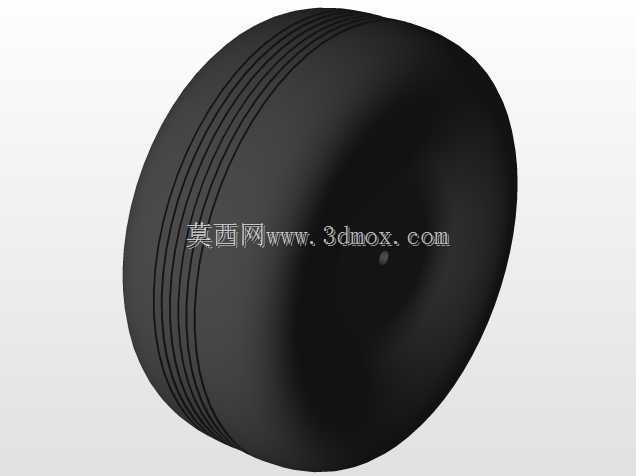

从结构设计思路来看，整个吊舱没有多余的装饰性结构，所有杆件都承担对应的承载功能：前部斜向支撑管连接前轮支臂与主框架，分散着陆时的冲击载荷；中部横向杆件强化机架的横向刚度，避免飞行过程中框架出现横向扭动；后部的环形护圈同时承担动力安装座固定、螺旋桨防护、上部伞绳挂点固定的多重功能，最大化利用结构件的功能集成度，减少不必要的连接件数量。伞绳挂点设置在环形护圈的上部前后位置，挂点的高度经过适配计算，确保伞翼拉升之后吊舱可以保持水平姿态，不会出现过度俯仰影响动力输出效率。轮组采用实心小直径滚轮，重量轻且滚动阻力小，适合在平整草地、硬化铺装路面完成滑跑起降，轮轴与支臂的连接采用简单的轴孔配合加限位结构，装配难度低，维护更换方便。
