遥控动力滑翔伞三轮承载车架结构设计

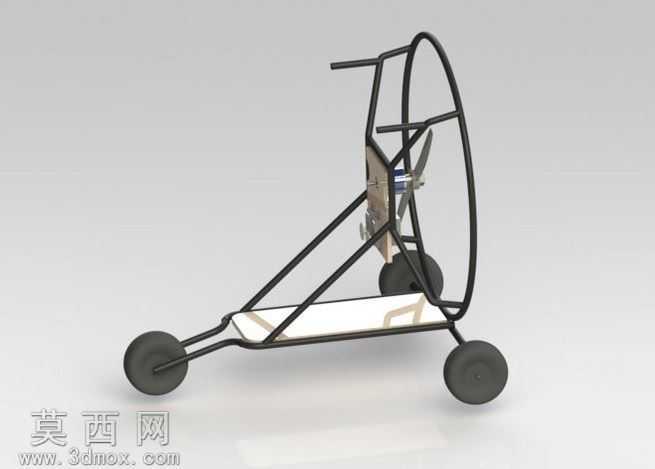

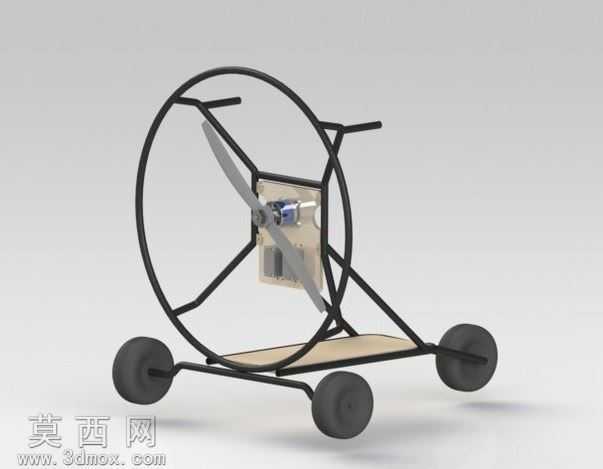

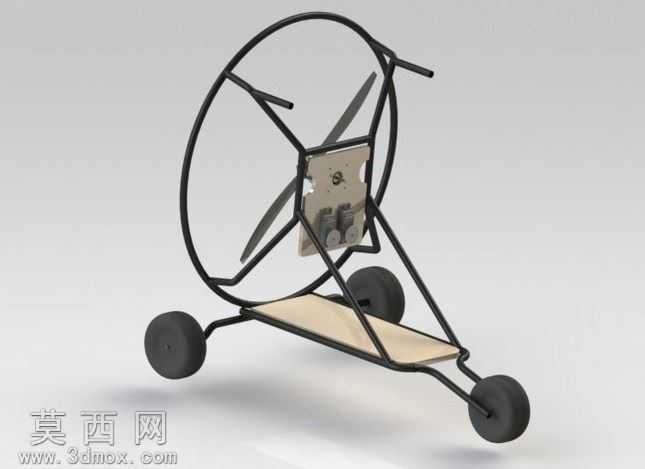

该作品为适配1.2㎡伞面的遥控动力滑翔伞承载豆荚车架，采用三维参数化建模完成整体结构搭建，建模过程中以轻量化、高结构强度为核心设计导向，首先完成主体承力框架的线框搭建，选用圆管型材作为主框架材质，通过多段斜向支撑结构形成稳定的三角受力体系，在保证整体结构抗扭、抗弯性能的同时，最大限度降低车架整体自重，适配动力滑翔伞的起飞载重需求。建模阶段对三轮行走机构进行了精细化装配设计，前轮采用单臂转向连接结构，与上方操纵把手直接联动，可实现精准的转向操控，两个后轮对称布置于车架尾部，承担主要承载功能，轮组与框架之间预留了充足的减震安装位，可适配不同起降场地的路面缓冲需求。动力安装区域设置于车架中部靠后位置，预留了标准的动力电机、螺旋桨安装固定位，周边设计有环形防护框架，可避免螺旋桨转动过程中与伞绳、外部障碍物发生剐蹭，提升飞行及地面滑行过程中的安全性。车架踏板区域采用平板式承载设计，表面预留了防滑纹理安装位与设备固定孔位，可搭载遥控接收机、电池组、飞控模块等航模电子设备，整体布线沿圆管框架内侧预留的走线槽布置，避免线路外露干扰飞行结构。渲染阶段采用哑光金属材质模拟主框架的金属管材质感，轮组采用橡胶哑光材质还原轮胎的真实触感，踏板区域采用半哑光复合板材材质，通过光影调整突出框架的结构层次感，清晰展现各部件之间的装配关系与连接逻辑。整体设计充分考虑了遥控动力滑翔伞的实际使用场景，在结构强度、自重控制、部件装配兼容性之间取得了良好的平衡，各连接节点均做了圆角过渡处理，避免应力集中问题，可直接用于后续的3D打印验证或实物加工制作，适配遥控航模爱好者的DIY制作需求。
