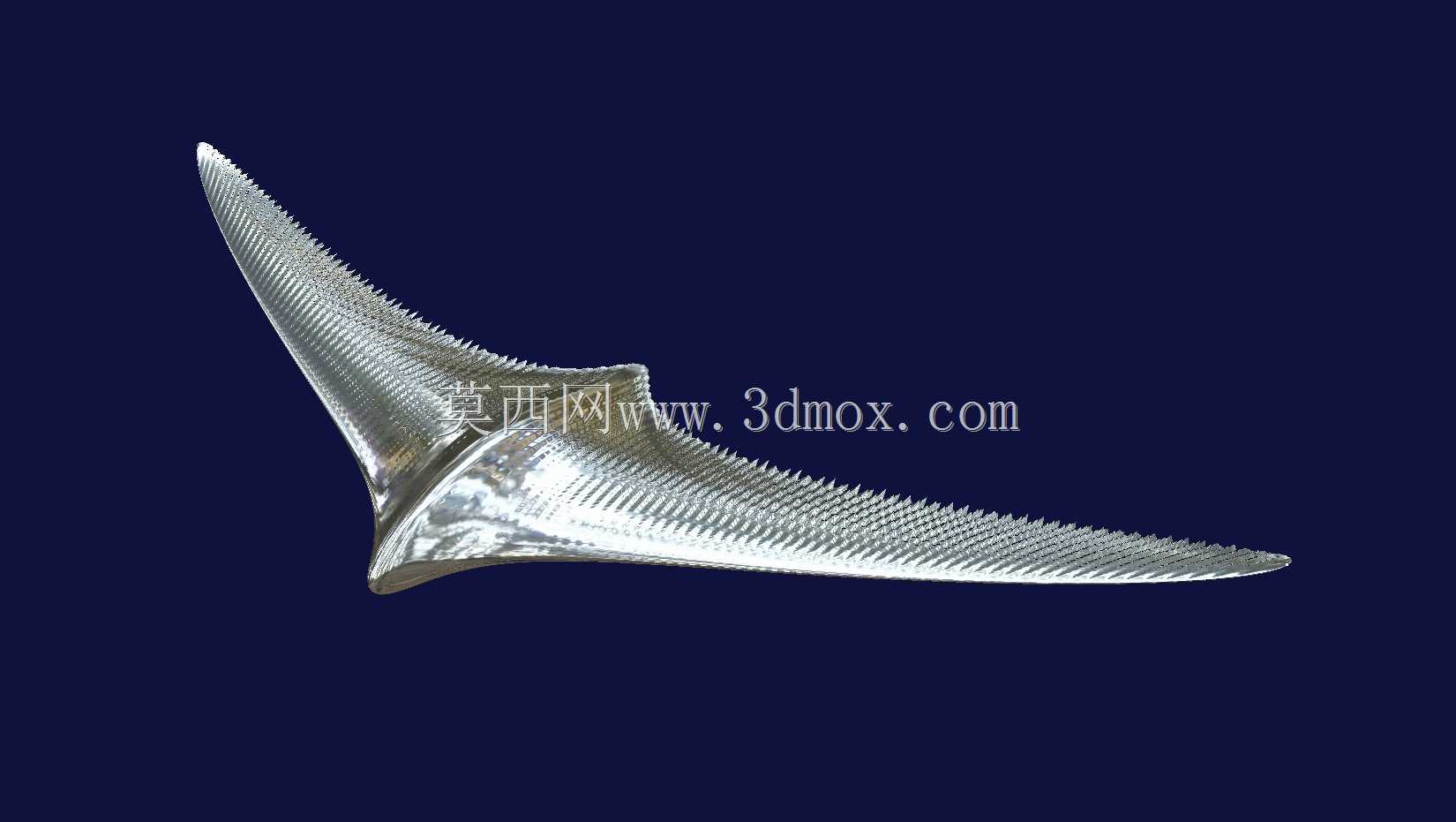

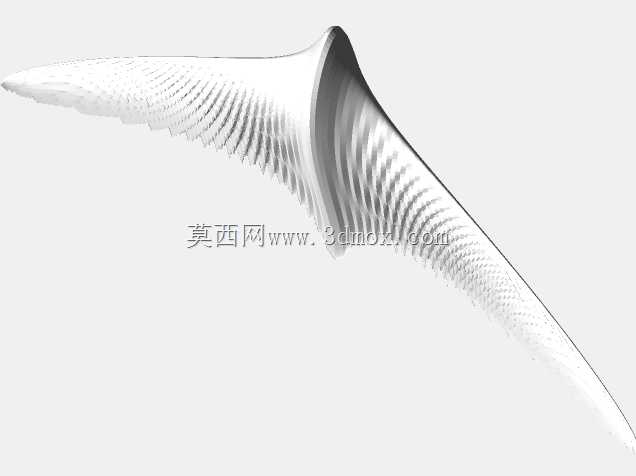

仿生锯齿翼型空气动力学实验构件

该构件面向低速风洞空气动力学实验场景开发，核心用途是验证仿生锯齿前缘/后缘结构对翼面升阻特性、流动分离抑制效果的影响，可直接安装于风洞实验段的测力天平支架上，适配常规教学类及科研类低速风洞的安装接口。设计阶段参考了大型鸟类翼缘的锯齿形羽毛结构，将传统光滑翼缘替换为渐变排布的锯齿形凸起，锯齿的齿高、齿距沿翼展方向呈非线性变化，靠近翼根位置的锯齿尺寸更大、排布更疏，翼尖位置的锯齿尺寸收窄、排布更密，匹配翼面不同展向位置的气流流速差，避免统一齿形带来的局部气流扰动增益失衡。构件整体采用一体化流线型曲面构建，翼型基准选取低速工况下升阻比表现优异的层流翼型，在保证基准翼型气动特性的前提下，对翼缘区域做锯齿化拓扑修改，曲面过渡全程保持G2连续，不存在局部曲率突变的折角，避免加工后出现应力集中或者气流在折角位置提前发生分离。安装边界方面，构件翼根位置预留了标准的风洞夹具装夹平面，装夹平面的平面度公差控制在0.02mm以内，可适配多数三分量、六分量测力天平的装夹尺寸，装夹后翼面的安装角调节范围覆盖-5°到20°，满足不同攻角下的气动特性测试需求。从功能特性来看，该锯齿翼结构可有效打散翼面后缘的大尺度涡结构，将大尺度脱落涡破碎为小尺度涡，降低翼面的气动噪声，同时延缓大攻角工况下的气流分离，提升翼面临界失速攻角，相关实验数据可为民用无人机低噪声翼面设计、小型通航飞机翼型优化提供实测参考。建模过程中对锯齿结构的齿根位置做了小圆角过渡处理，避免3D打印加工时出现齿根断裂的问题，同时圆角的尺寸经过流体仿真验证，不会对锯齿的涡流破碎效果产生明显影响，兼顾了结构强度与气动性能的平衡。构件的翼展方向尺寸适配常规0.6米级实验段风洞的安装要求，不会出现翼尖触碰风洞壁面的边界干扰问题，翼弦长度按照风洞实验的阻塞比要求设计，实验状态下阻塞比低于5%，符合风洞实验的规范要求，无需额外做阻塞度修正即可直接获取有效实验数据。
