爱德华兹径向五缸航空活塞动力装置

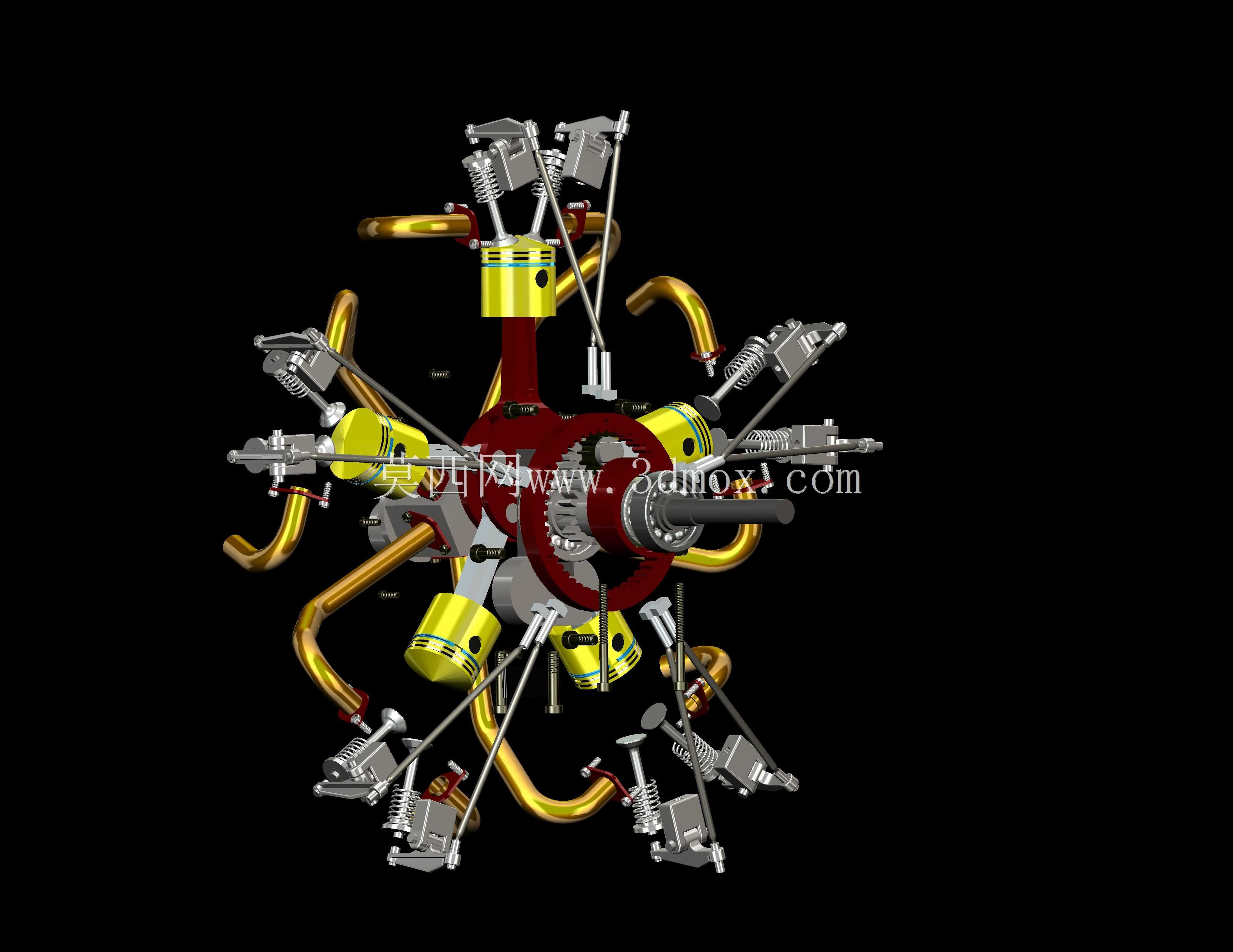

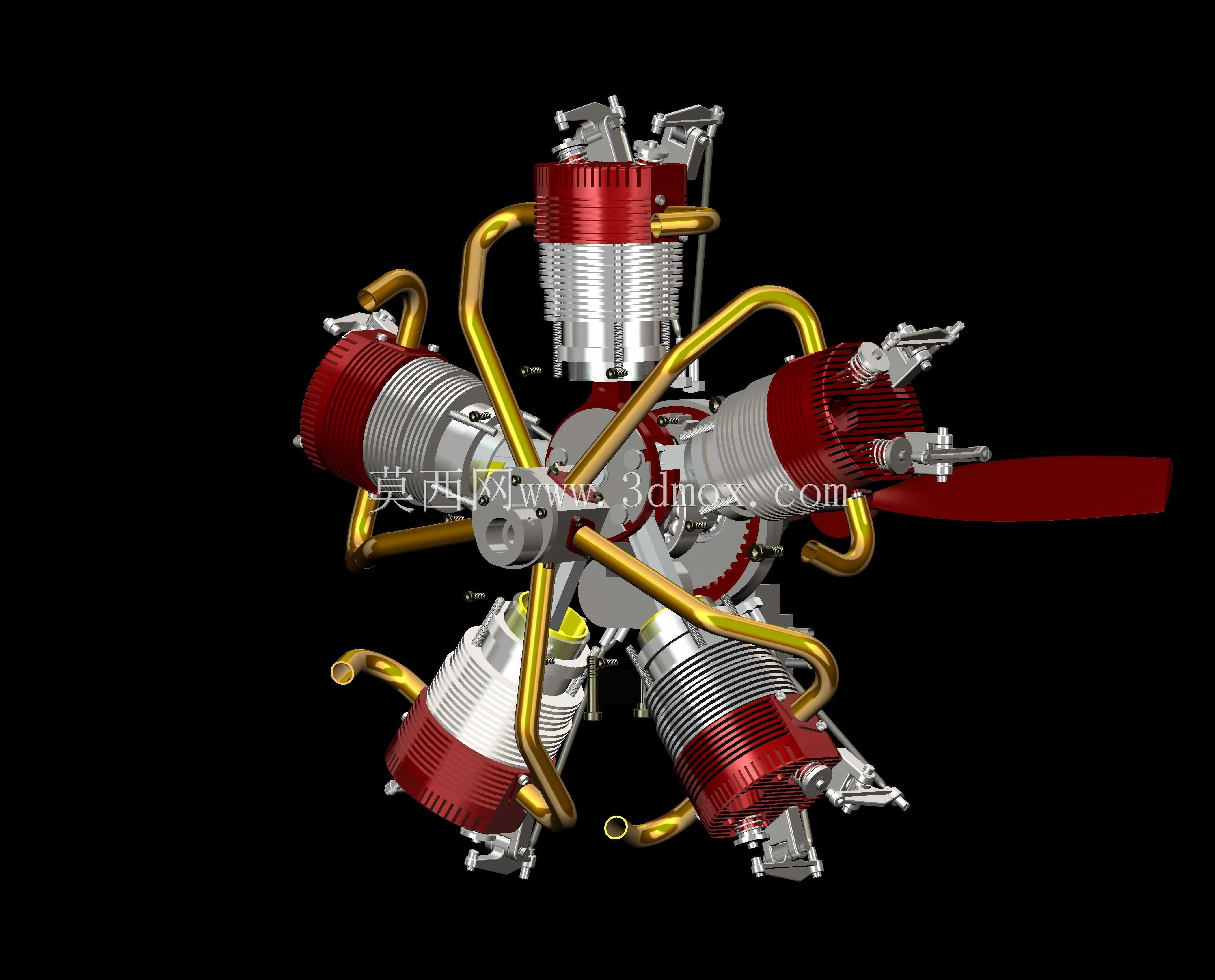

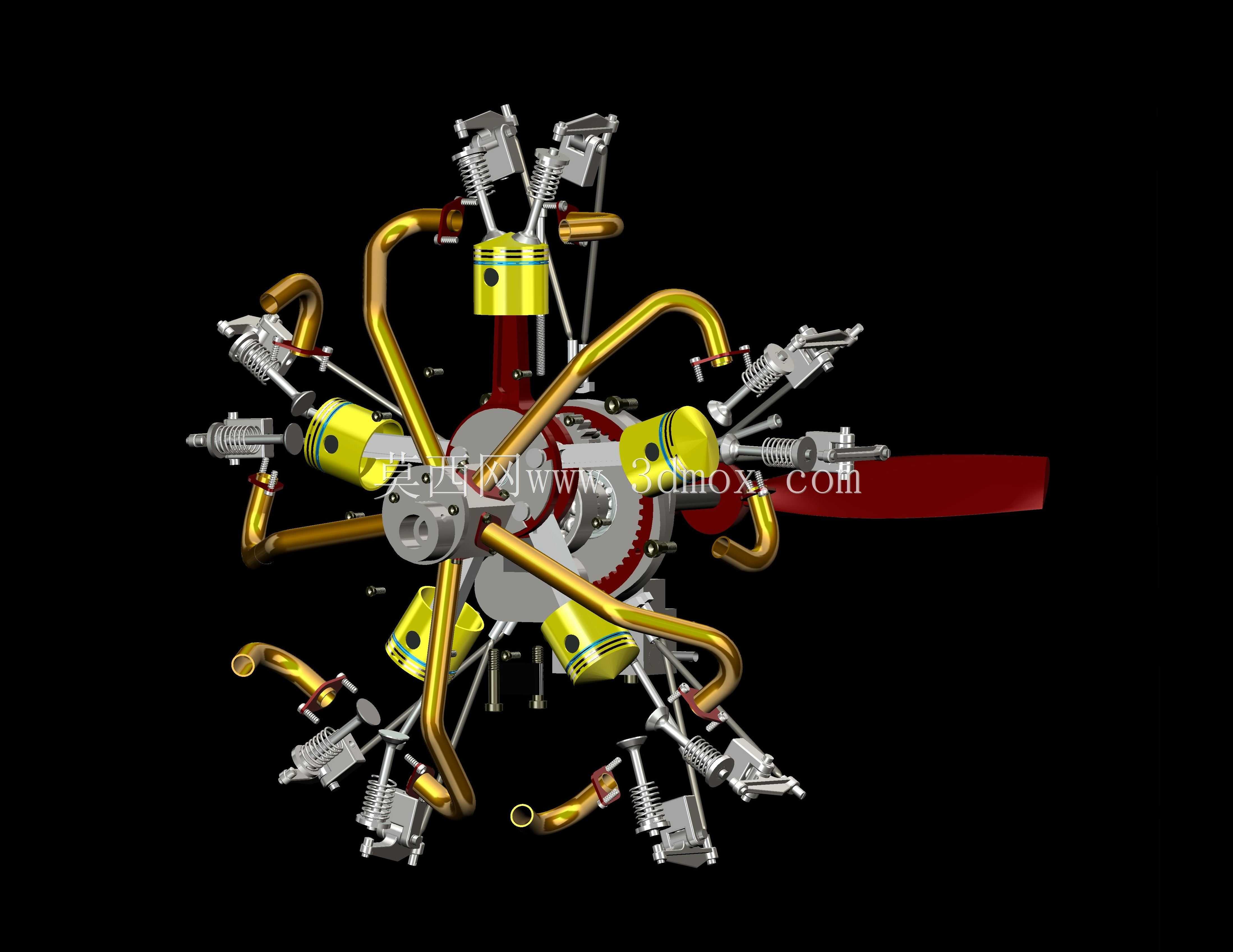

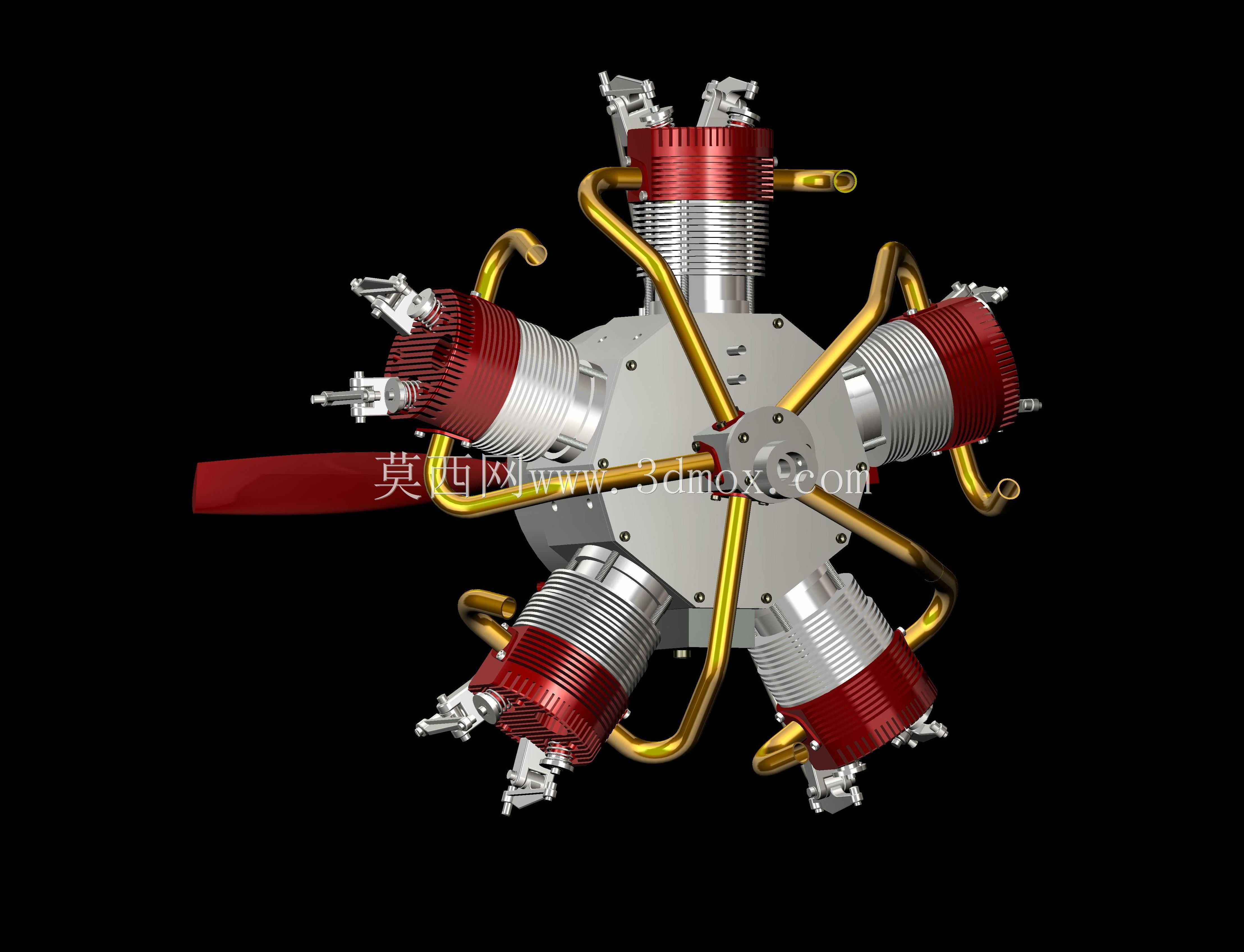

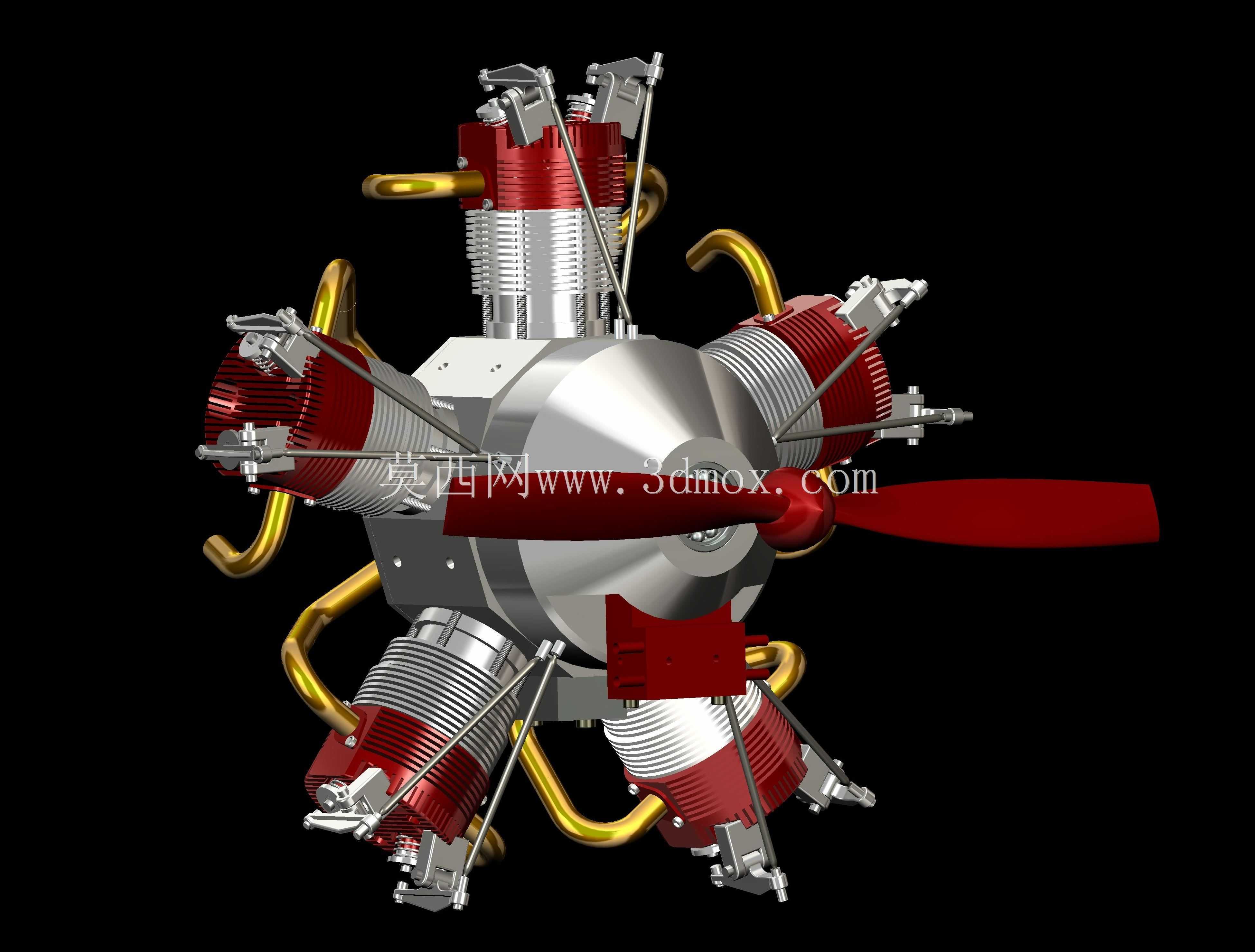

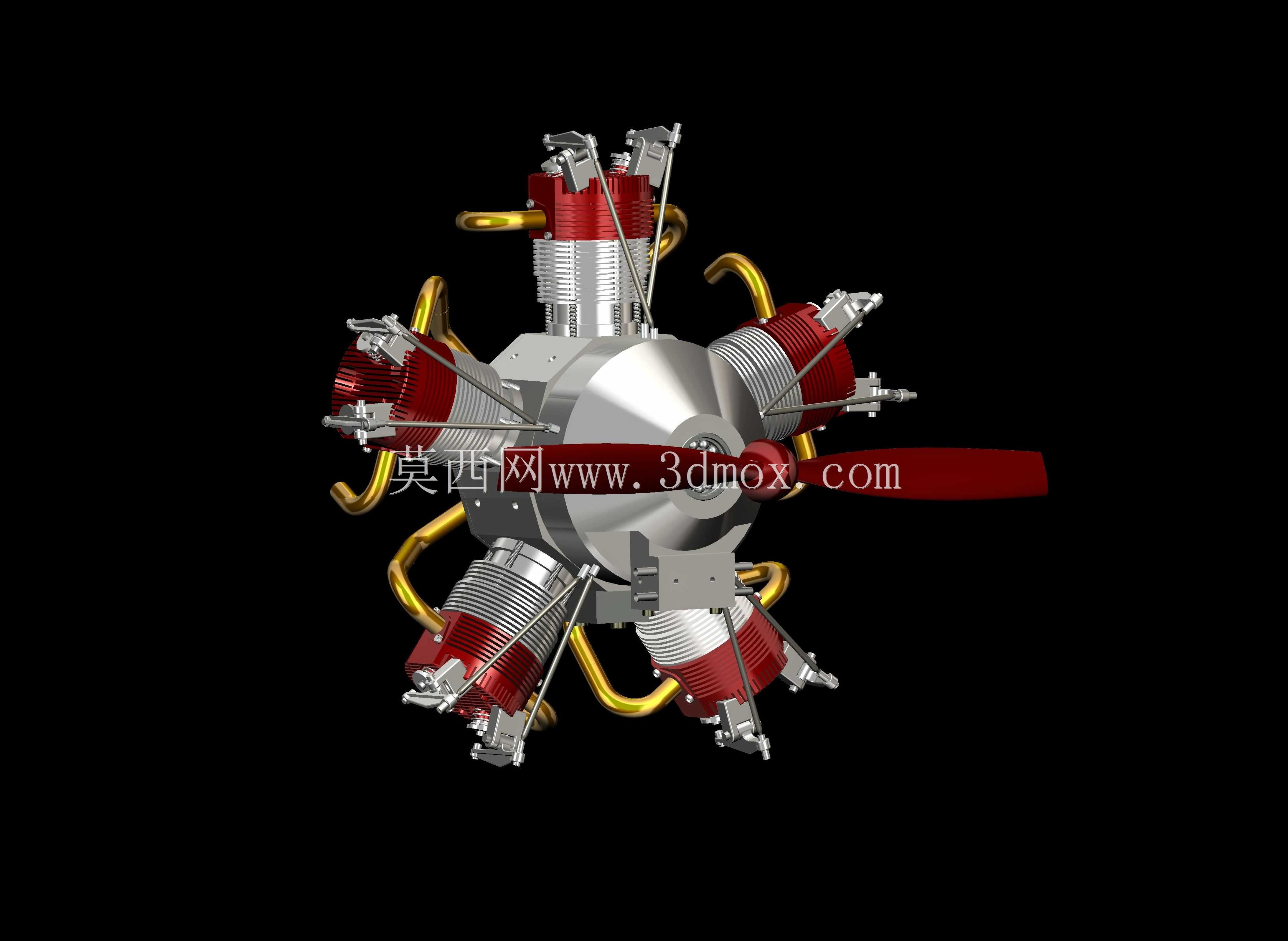

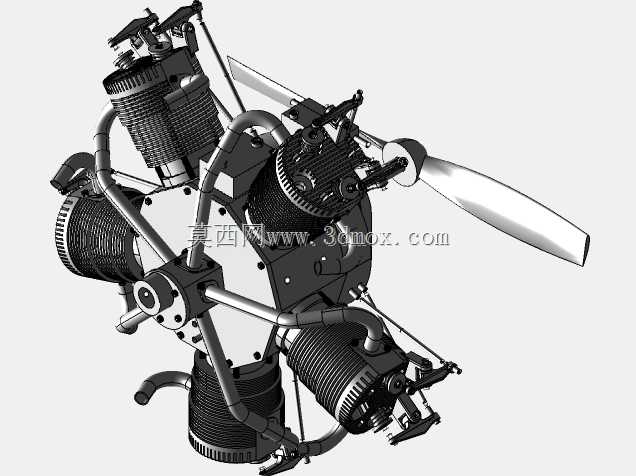

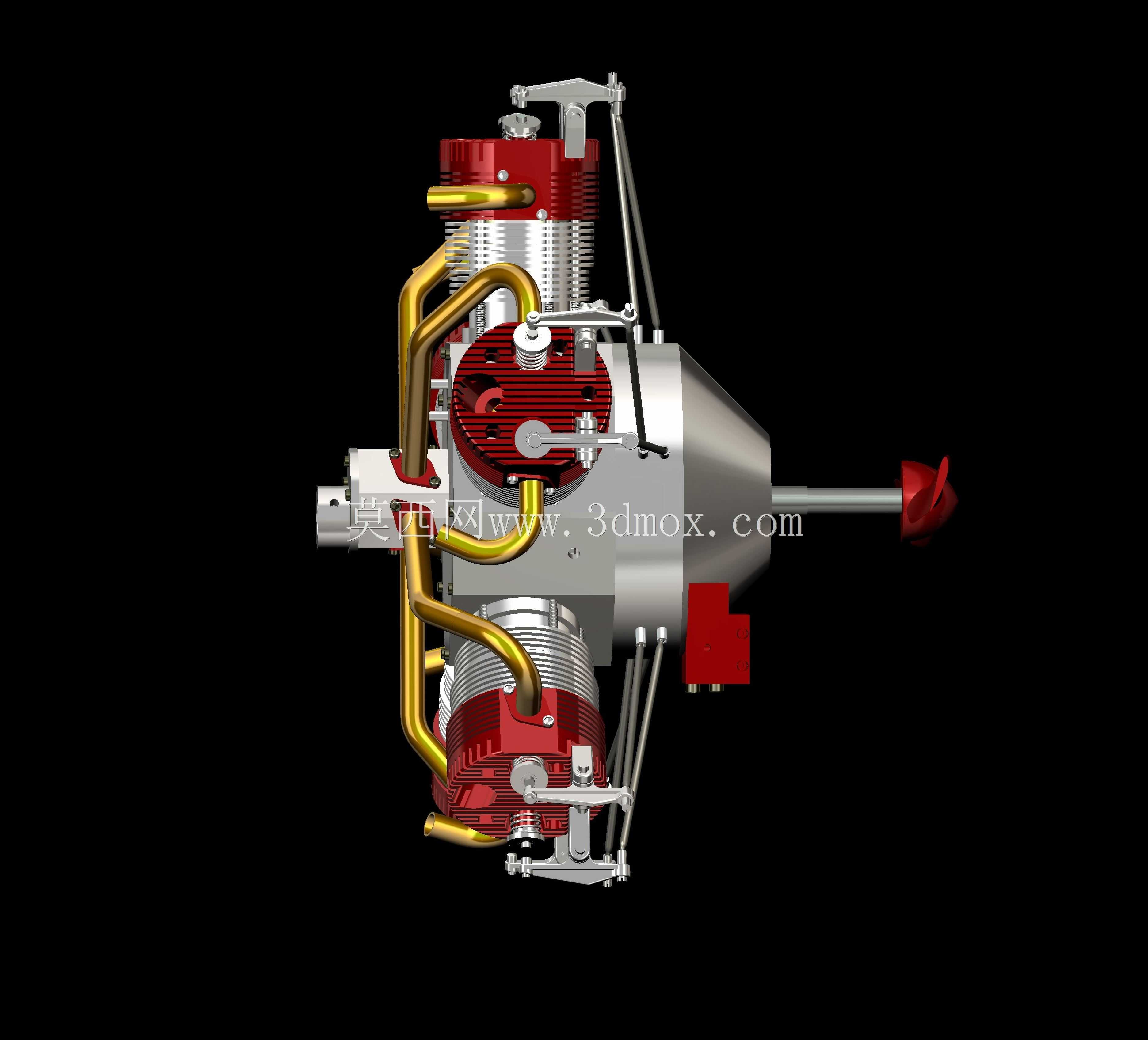

这款径向排布的五缸活塞动力装置，主要适配轻型通用航空飞行器、小型实验类飞机以及复古航模复刻场景，在早期通航发展阶段，这类星型活塞引擎凭借较短的轴向尺寸，能轻松适配前置螺旋桨的安装布局，不需要额外设计过长的传动轴系，大幅降低机头段的结构重量占比。从实际使用场景来看，这类五缸径向引擎相比同排量直列引擎，曲轴受力更均匀，五个气缸围绕中心曲轴呈放射状均匀分布，做功冲程交替衔接时的扭矩波动更小，运转平顺性优于少缸直列结构，同时风冷散热的结构特性，不需要布置复杂的水冷管路与散热水箱，在低速低空飞行场景下，迎面气流就能直接扫过每一个气缸的散热鳍片，完成热量交换，维护难度远低于水冷结构的航空引擎。从设计逻辑上看，模型还原了径向引擎的核心结构特征：中心曲轴箱采用一体化铸铝结构的建模思路，五个气缸的安装法兰面围绕曲轴中心呈72度夹角均匀分布，每个气缸组件都独立还原了散热鳍片、气门摇臂机构、进排气支管的结构，金色的管路为燃油输送与润滑油路，沿着气缸外侧的固定支架排布，避开了正面迎风的散热通道，不会阻挡气流对气缸壁的冷却作用。安装边界方面，这类五缸径向引擎的径向最大尺寸由气缸外侧端点决定，轴向长度从螺旋桨安装法兰到引擎后端的附件安装面控制在较小范围内，安装时需要在引擎架上预留对应五个气缸的径向避让空间，中心曲轴的输出端直接连接螺旋桨固定座，不需要额外加装减速齿轮组就能适配低速大直径螺旋桨的扭矩输出特性。结构细节上，每个气缸的活塞连杆都铰接在中心曲轴的曲柄销上，建模时还原了连杆的错位排布结构，避免五个连杆在曲轴回转时发生运动干涉，气门顶杆沿着气缸侧壁布置，从曲轴箱内的凸轮轴直接连接到气缸顶部的摇臂室，结构简单可靠，在早期航空工业技术条件下，这种结构的零件通用性强，单缸损坏时可以快速单独更换，不需要拆解整个引擎核心结构，非常适合野外简易机场的维护作业。这类动力装置的输出特性偏向中低转速区间的大扭矩输出，适配轻型飞机的巡航飞行需求，在起飞阶段五个气缸交替做功能提供稳定的推力输出，不会因为单缸工作波动导致螺旋桨转速出现明显起伏，对于小型实验类飞行器的设计者来说，这类径向引擎的重心集中在曲轴中心位置，安装在机头时更容易调整整机的重心配平，减少尾翼配平的阻力损耗。
