微型喷气发动机用喷射盘结构设计

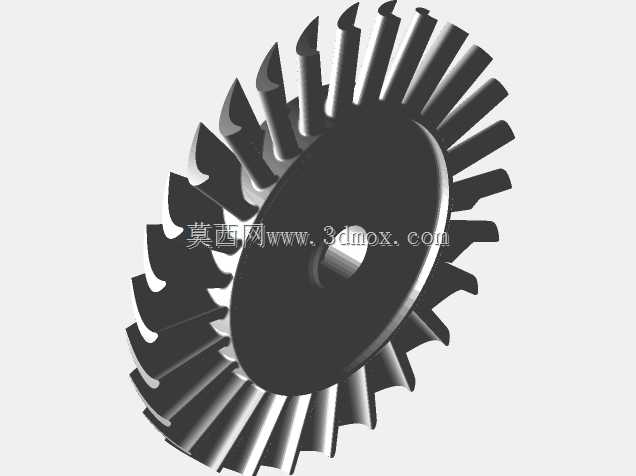

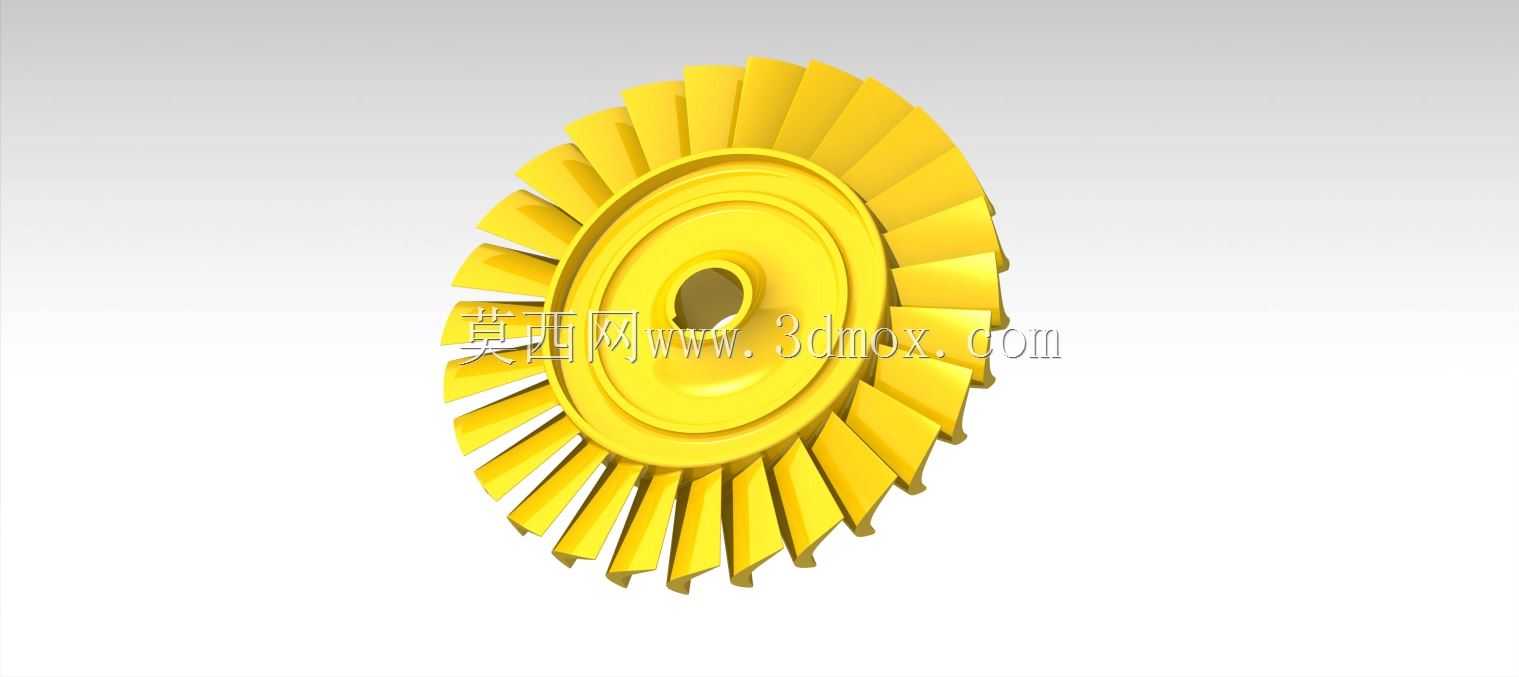

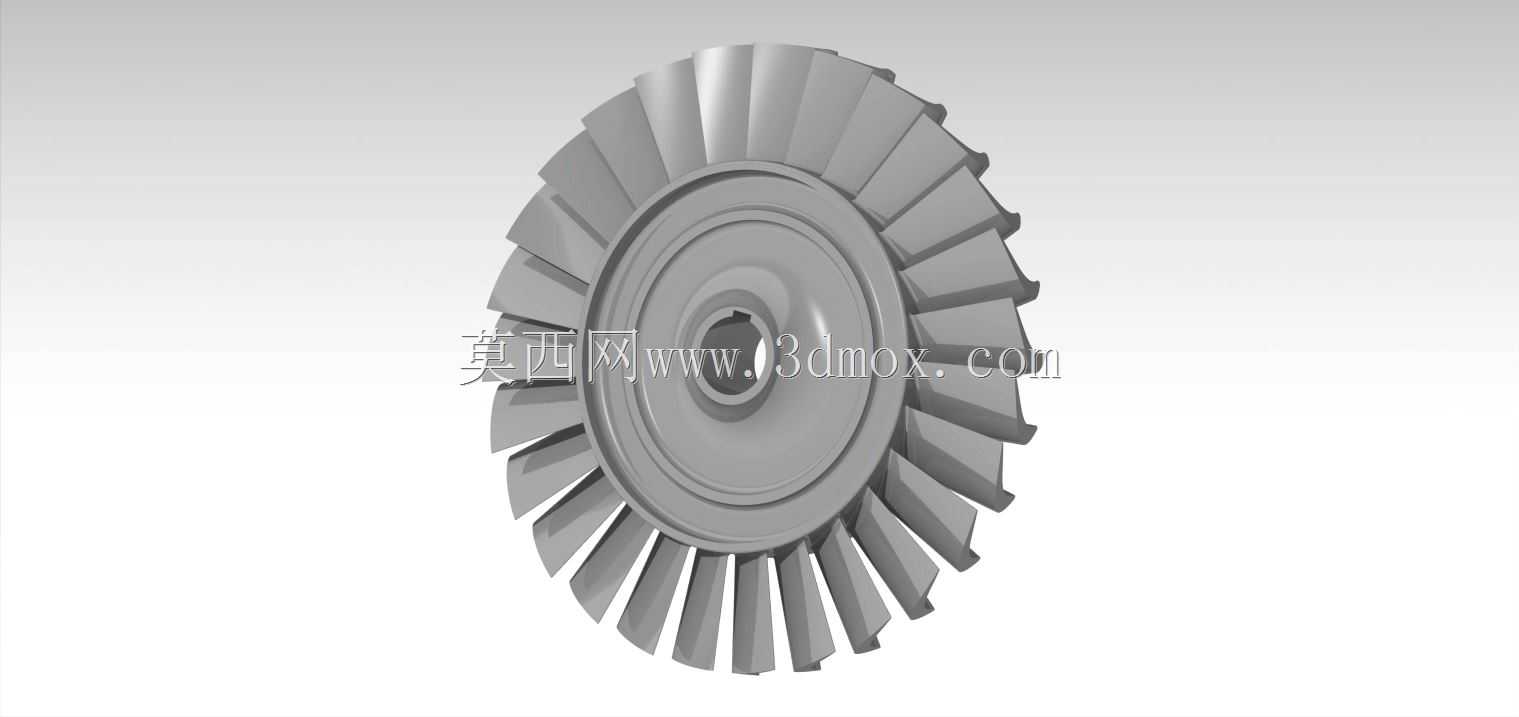

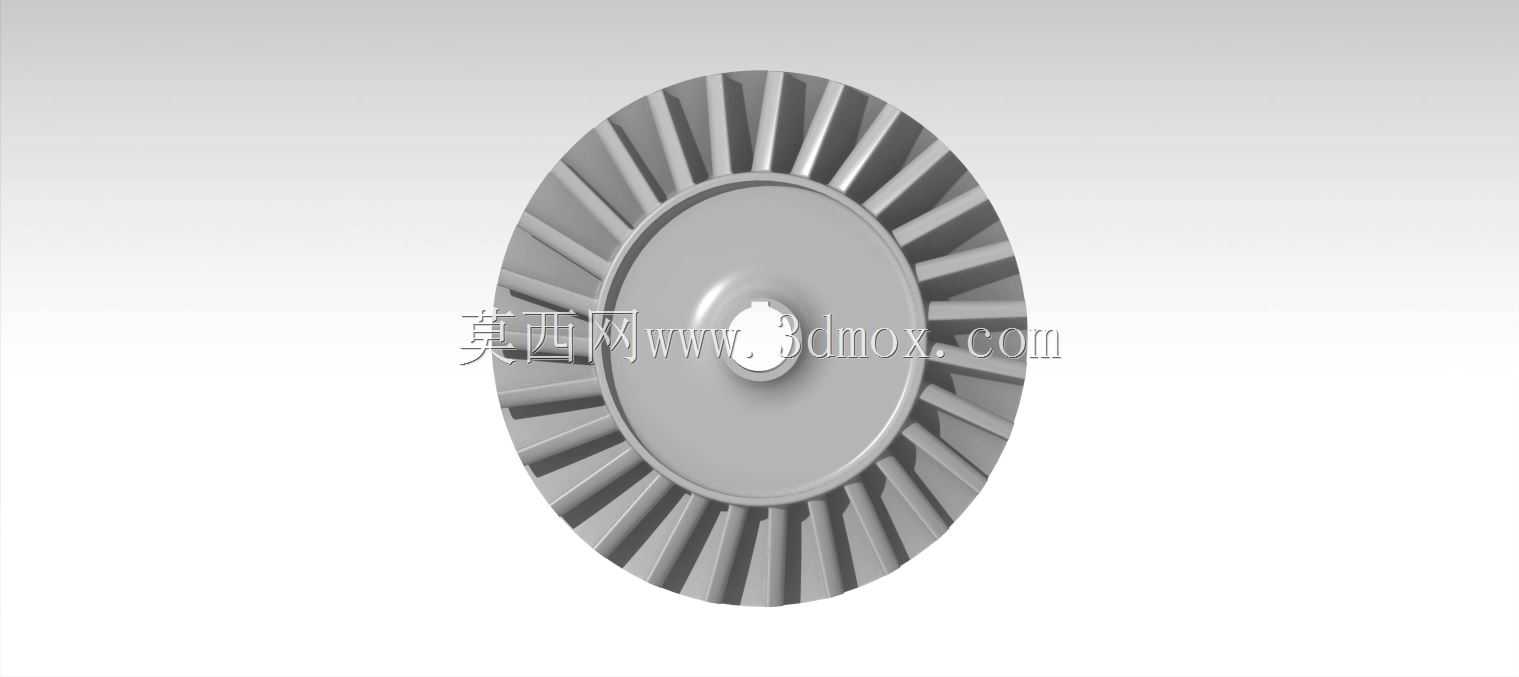

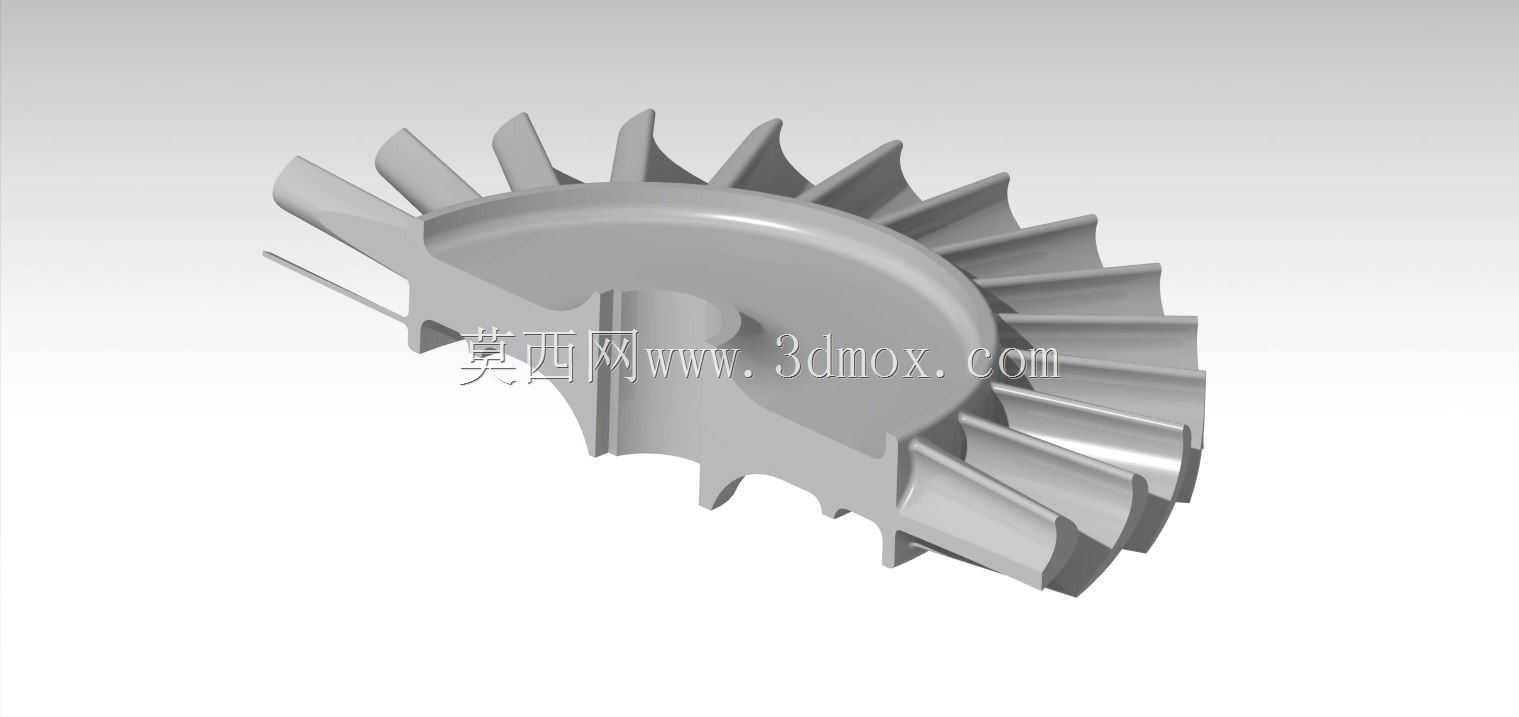

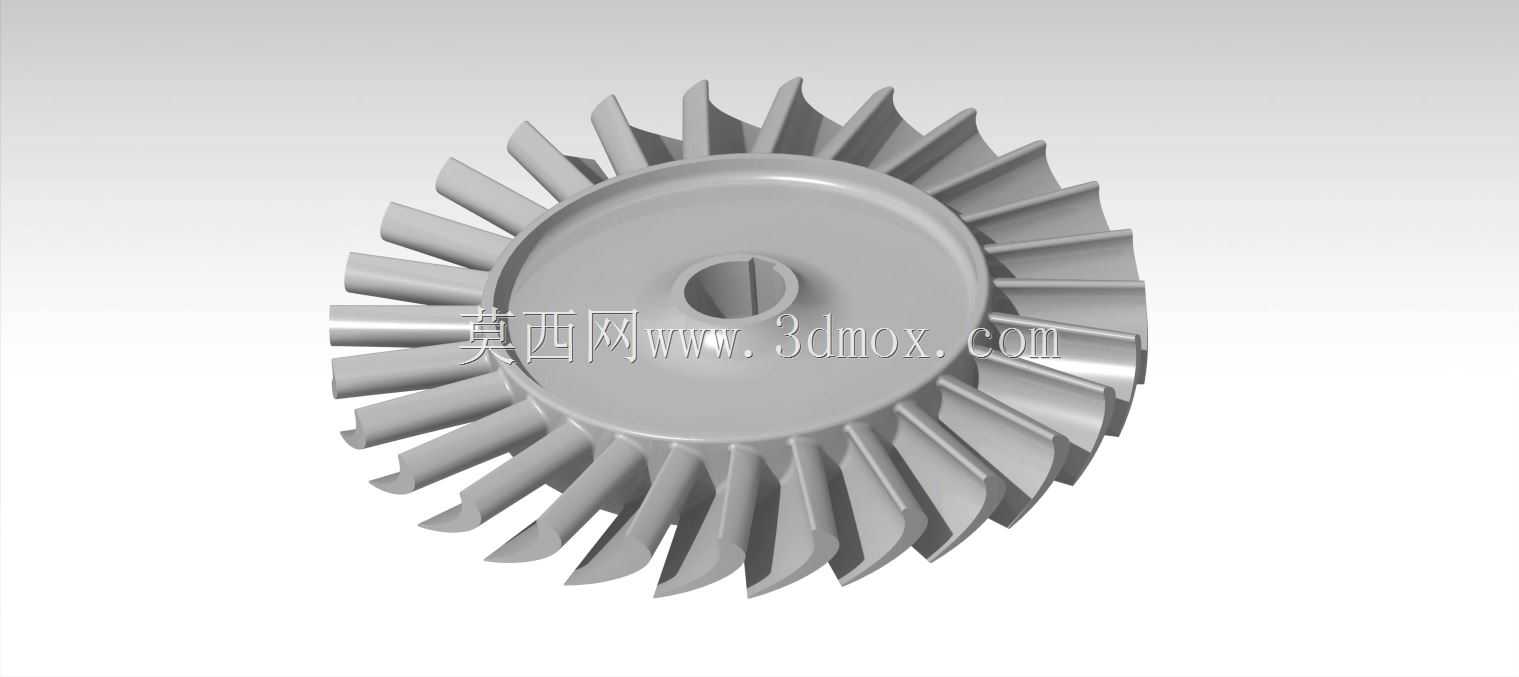

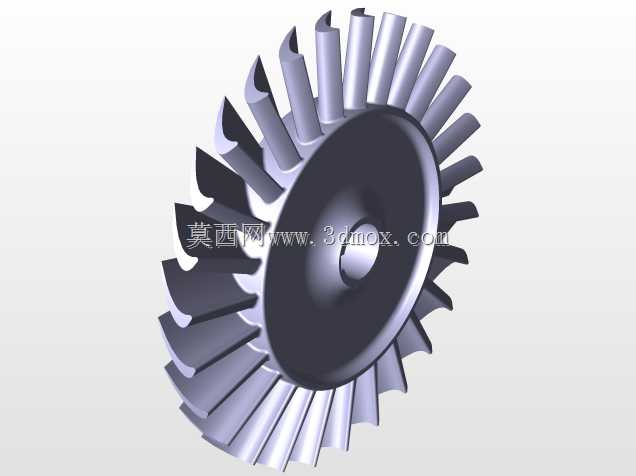

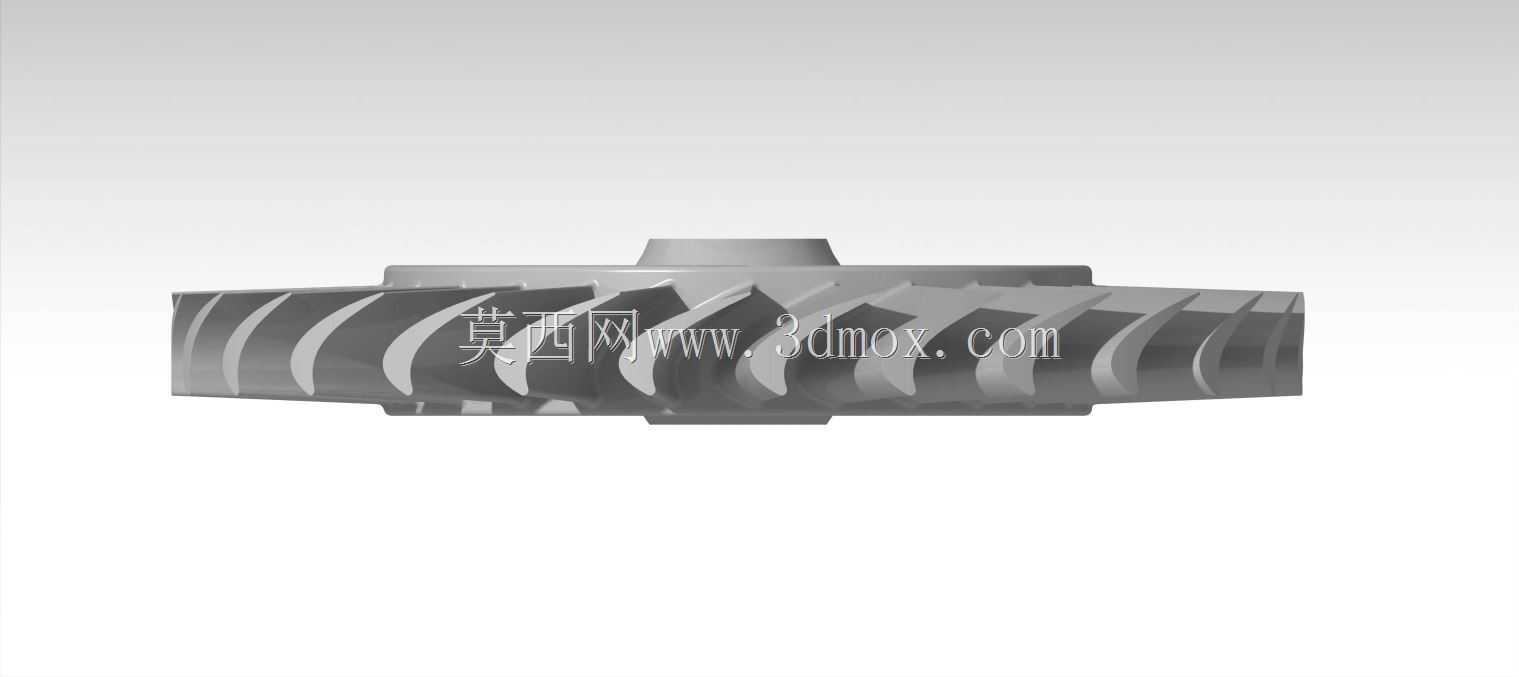

这款喷射盘是微型喷气发动机的核心热端转动部件，主要适配小推力级别的微型涡喷动力单元，常见应用场景涵盖小型航模动力、便携应急动力装置、小型巡飞器动力系统等对整机重量、推重比有严苛要求的领域。作为发动机内直接承接高温高压燃气冲击、将燃气内能转化为轴系旋转机械能的核心构件，其结构设计的合理性直接决定整台发动机的工作效率、运行稳定性与服役寿命。从结构功能来看，该盘体沿周向均匀排布的曲面叶片，每一片的叶型都经过气动型面优化，能够保证高温燃气流经叶栅通道时，气流折转角与流速变化匹配预设的做功需求，尽可能降低气流流动损失，避免叶道内出现涡流、气流分离等影响做功效率的问题。盘体中心的安装孔采用台阶式定位结构，可与涡轮轴实现过盈配合加径向销定位的双重固定，保证在每分钟数万转的高转速工况下，盘体不会出现相对轴系的周向滑移或轴向窜动，安装边界需匹配对应轴径的配合公差，端面跳动量需控制在0.02mm以内，避免高速转动时产生额外的不平衡量。设计过程中，首先要结合微型发动机的额定推力、燃气流量、涡轮前温度等核心参数，确定盘体的整体外径与叶片数量，叶片的弦长、安装角、叶型曲率都需要反复通过气动仿真迭代调整，保证在不同转速工况下都能维持较高的能量转化效率。考虑到该部件长期处于高温燃气冲刷的工作环境，材料选型匹配镍基高温合金这类具备优异高温强度、抗蠕变性能、抗热疲劳性能的超级合金，结构上在盘体与叶片衔接的根部位置做了大圆角过渡处理，可有效分散高速旋转产生的离心应力，以及温度梯度带来的热应力，避免应力集中导致的盘体裂纹、叶片断裂等失效问题。盘体的轮盘部分采用等强度设计思路，从中心安装位到外缘叶根位置的厚度渐变，在保证整体结构强度满足最高转速下离心载荷要求的前提下，尽可能削减不必要的结构重量，降低整个转动系的转动惯量，提升发动机的油门响应速度。叶片的前缘做了小圆角钝化处理，可降低高速燃气中夹杂的微小颗粒对叶型前缘的冲蚀磨损，延长部件的实际使用寿命。在实际装配场景中，该喷射盘安装于发动机燃烧室后方的燃气流道出口位置，前端与燃烧室的燃气导向叶片相邻，后端衔接排气段，安装时需要做整盘的动平衡校正，保证剩余不平衡量处于允许的精度范围内，避免高转速下产生剧烈振动损坏发动机轴承等配套构件。
