轻型单人直升机曲面结构三维设计

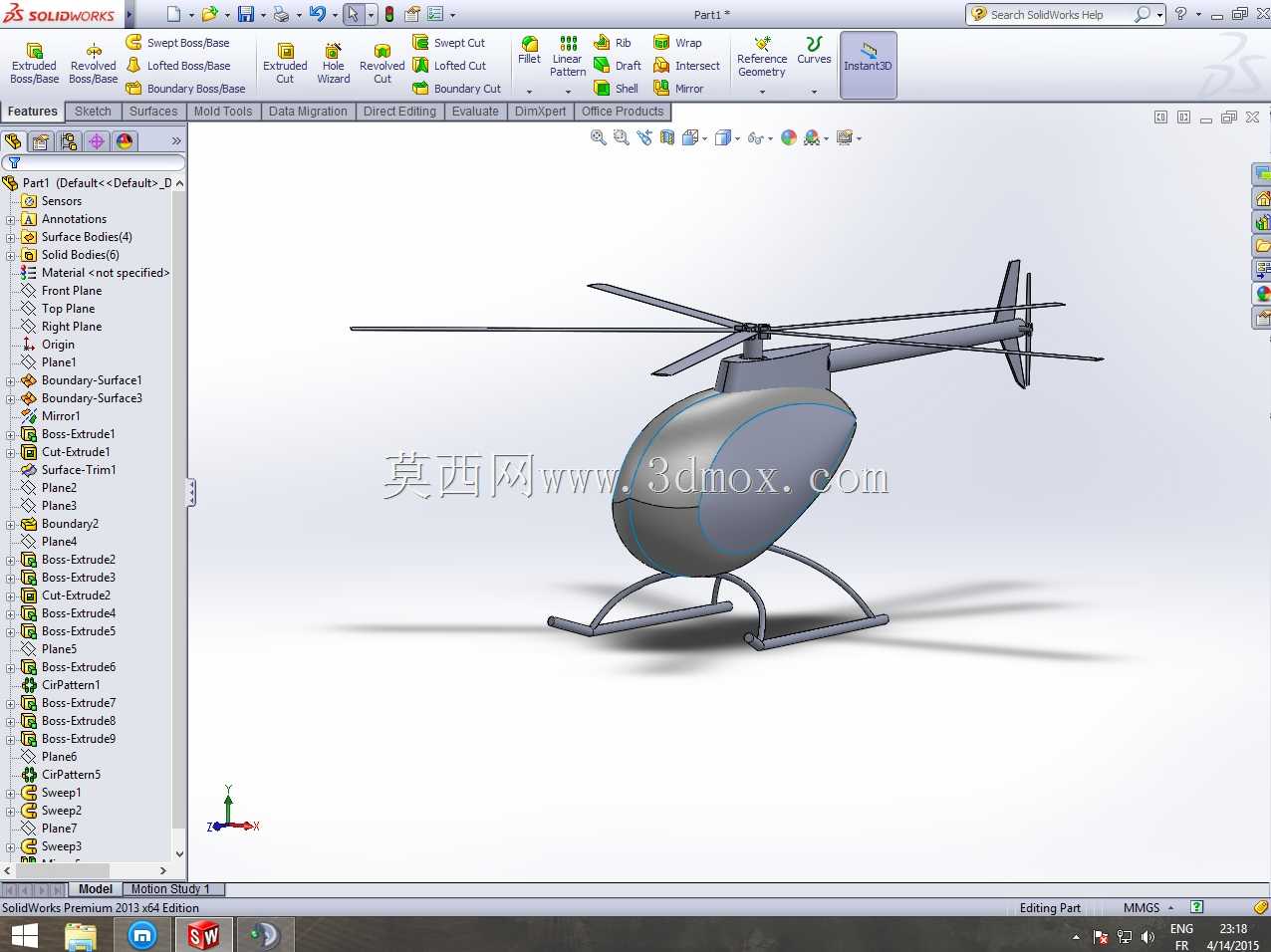

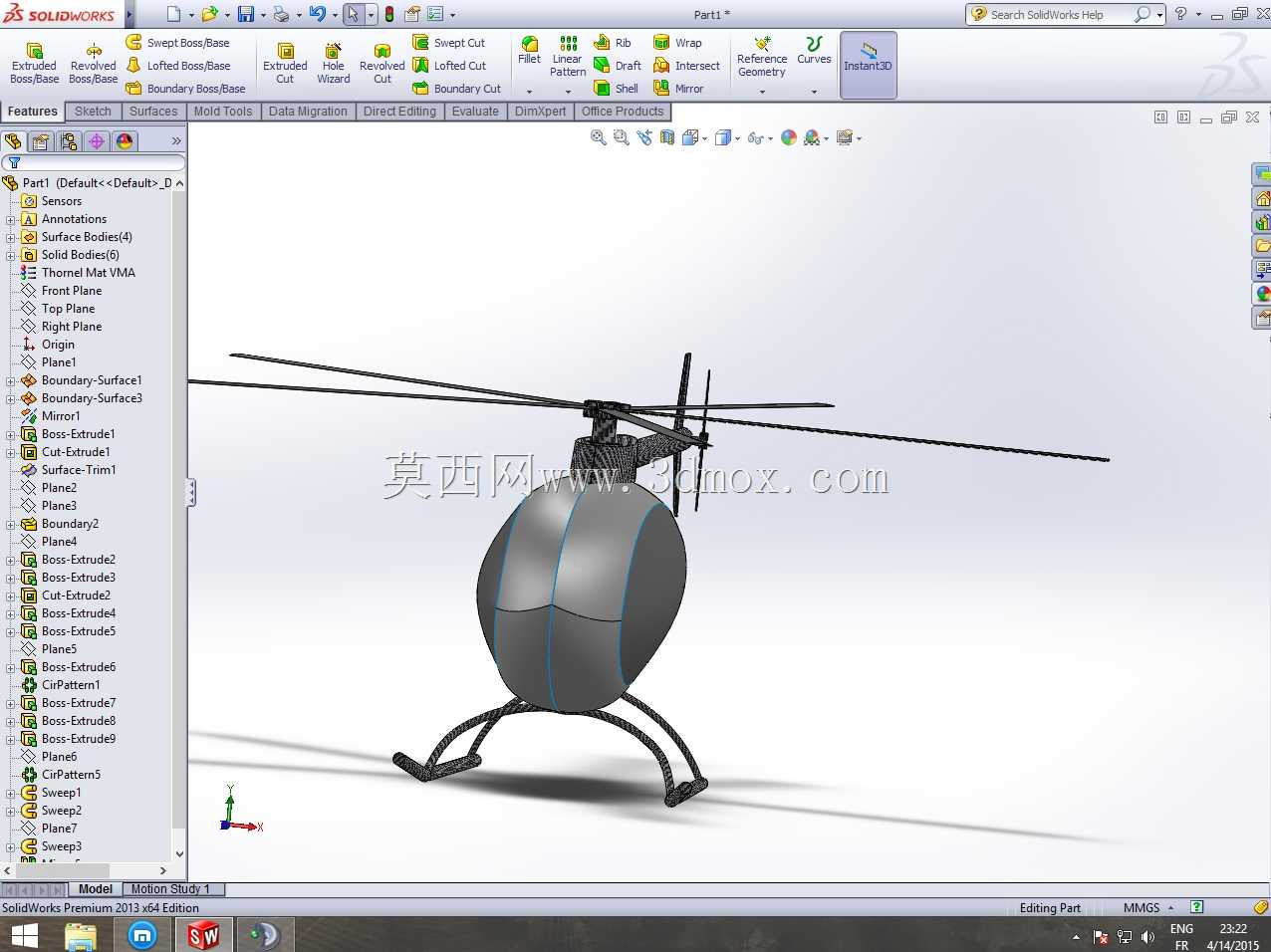

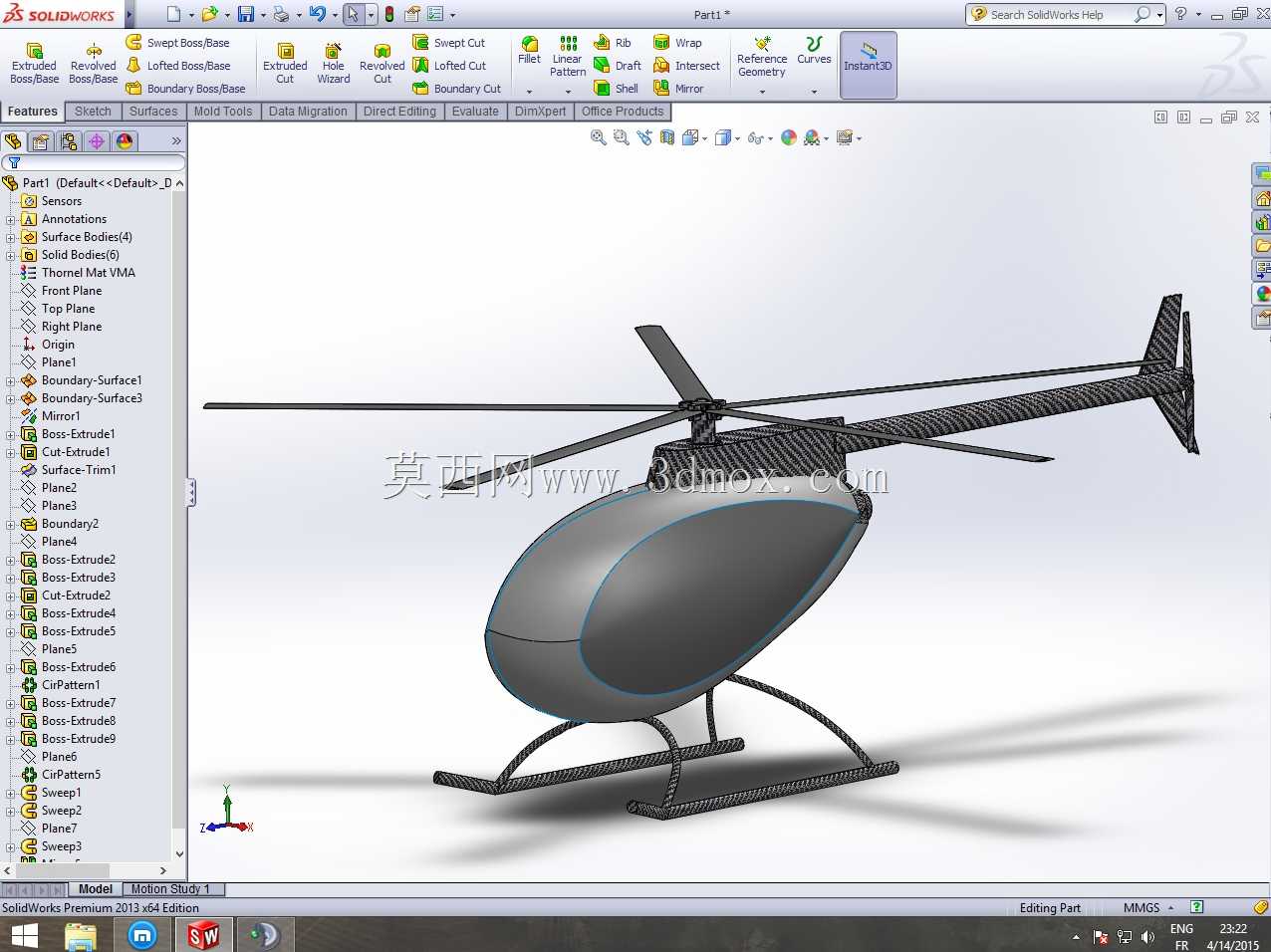

本次设计的轻型单人直升机，核心面向低空短途通勤、航空科普教学、轻型作业巡检类场景的结构验证需求，整体采用滑橇式起落架布局，省去了轮式起落架的复杂收放与减震结构，在非铺装野外场地起降时，滑橇结构可通过自身形变吸收着陆冲击，对起降场地的平整度要求更低，适配农林巡检、地形测绘等野外作业的起降条件。主旋翼采用双叶片铰接式布局，在建模过程中重点匹配了旋翼旋转平面与机身重心的同轴度要求，避免旋转过程中产生额外的偏航力矩，尾梁采用一体化碳纤维纹理的曲面延伸设计，从机身尾部平滑过渡至尾桨安装位，既降低了尾部结构的风阻系数，也减少了分体式尾梁连接所需的紧固件数量，降低整体结构重量。机身主体采用蛋形流线曲面设计，曲面建模过程中优先保证了座舱区域的内部可用空间，曲面曲率连续过渡，没有出现曲率突变的折角区域，可有效降低前飞过程中的压差阻力，机身曲面的分模线沿机身侧部最大轮廓线布置，后续实际生产中可直接沿该分模线拆分复合材料蒙皮的成型模具，降低模具加工难度。滑橇起落架的支撑曲杆采用弧形过渡结构，连接点分别布置在机身下部重心前后150mm范围内，着陆时冲击载荷可通过两根曲杆均匀传递至机身下部的承力框，避免局部应力集中导致的结构损坏。尾翼部分采用垂直安定面与尾桨集成的布局，尾桨旋转平面与主旋翼旋转平面保持垂直，可有效抵消主旋翼旋转产生的反扭矩，保证航向稳定性。设计过程中针对曲面建模的连续性做了多轮调整，所有外露曲面均达到G2连续标准，既满足气动性能要求，也兼顾了外观的流畅性，整体结构未设置多余的装饰性部件，所有曲面造型均服务于减重与气动效率提升的核心需求，座舱区域预留的安装边界可适配单人座椅、小型航电设备与燃油箱的安装，整体尺寸控制在紧凑范围内，可适配小型拖车转运需求，不需要拆解旋翼即可完成普通道路的运输。
