轻木推进式电动航模固定翼结构设计

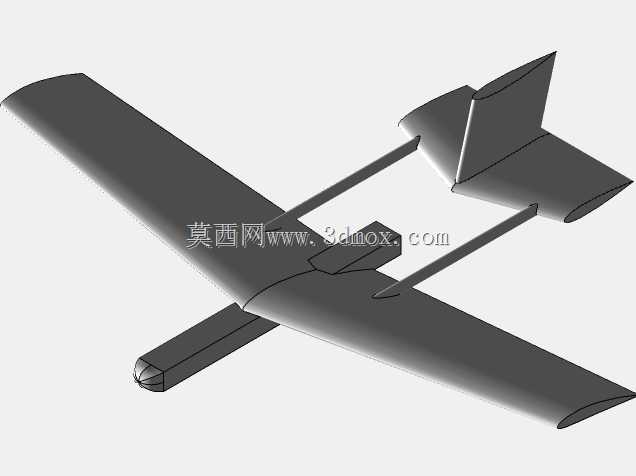

这款推进式固定翼航模采用轻木作为主体结构材料，核心设计思路围绕低空低速飞行场景下的轻量化需求展开，动力单元后置的推进式布局，能有效避免前置螺旋桨在起降阶段擦碰地面异物，同时为机头位置搭载任务载荷预留出充足安装空间，适配航模爱好者户外飞行、小型航拍验证、青少年航空科普教学等多类实际使用场景。从结构设计逻辑来看，整机采用上单翼常规布局，机翼与尾翼通过两根平行碳杆连接，既减少了机身主体的结构重量，也能在飞行过程中吸收部分气动震颤，提升飞行稳定性；尾翼组包含垂直安定面与水平安定面，舵面预留了标准舵机安装位，可直接适配常规航模遥控系统的舵机输出行程，无需额外修改结构即可完成操纵系统的装配。动力系统匹配锂电池供电的外转子电机，安装位置位于机翼后缘的机身中段，电机座采用层压轻木加玻纤片补强的结构，能够抵消螺旋桨高速旋转产生的反扭力，避免动力输出时机身出现不必要的形变。外形尺寸方面，整机翼展控制在户外便携运输的合理范围内，机翼采用平凸翼型，低速升力系数充足，起降滑跑距离短，对飞行场地的要求较低，普通平整草坪、硬化路面均可完成起降操作；机身头部设计有可拆卸的整流罩，内部可放置锂电池、接收机等电子设备，整流罩与机身采用卡扣式连接，日常维护更换电池时无需拆解整机结构，操作便捷。设计过程中充分考虑了轻木材料的加工特性，所有结构件均采用激光切割即可完成加工，拼接位置预留了标准胶水粘接余量，爱好者自行组装时无需复杂的工装夹具即可完成整机拼合；机翼与尾翼的连接碳杆采用插拔式设计，拆解后可放入常规航模收纳包，方便外出携带。操纵系统的走线槽预先在机身结构件上预留，舵机线可沿碳杆内侧布置到接收机位置，避免飞行过程中导线外露产生额外气动阻力，同时也能减少导线被螺旋桨打到的风险。起落架采用前置单轮加尾撑的简易布局，重量轻且能满足草地起降的缓冲需求，在轻度炸机时可通过自身形变吸收冲击能量，减少主体结构的损坏概率。整体结构的强度冗余经过校核，在常规机动飞行的载荷下不会出现结构失效问题，同时多余的重量被尽可能剔除，保证整机推重比处于合理区间，兼顾飞行续航时间与机动操纵性能。
