低速通用航空螺旋桨飞机结构设计

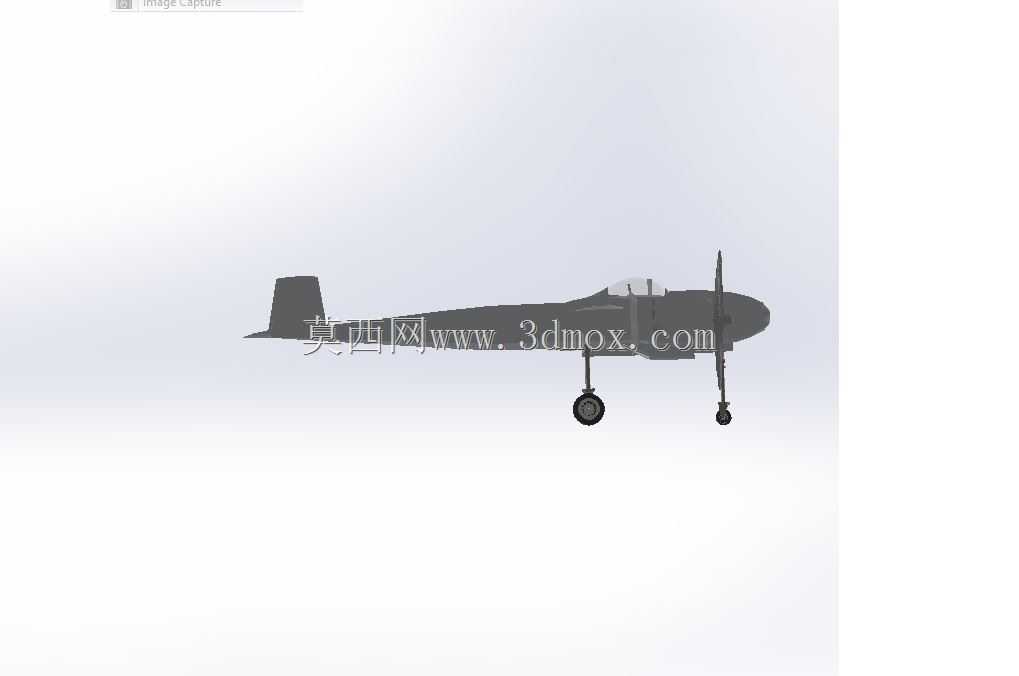

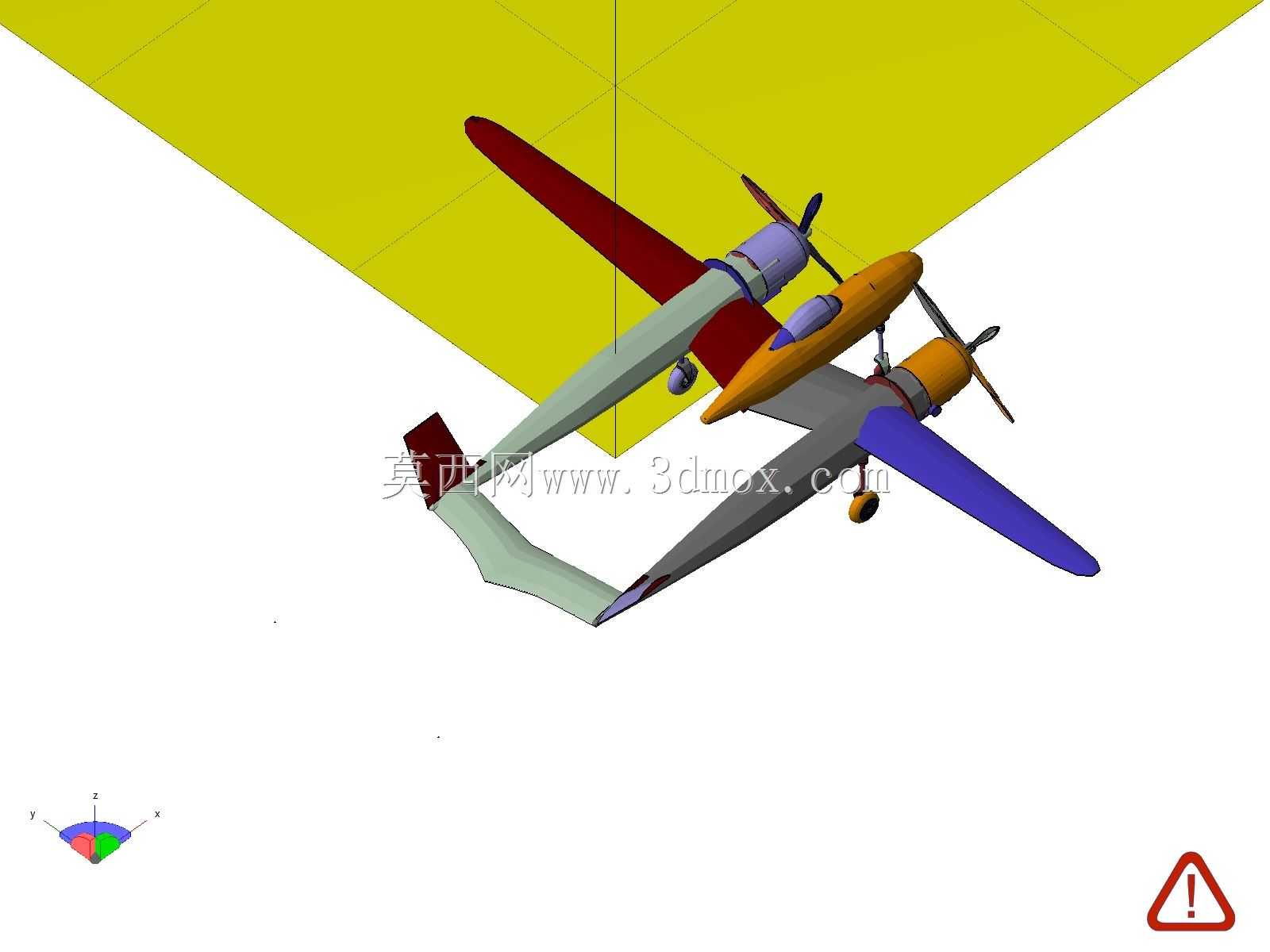

这款通航螺旋桨飞机的三维结构设计，首先围绕400km/h巡航速度、60节起降速度的核心性能指标展开，在结构布局上优先兼顾低速起降的操控稳定性与巡航阶段的气动效率，整体采用上单翼常规布局，配合后三点式起落架设计，能够在土质跑道、简易通航起降场完成起降作业，适配农林作业、短途通勤、飞行培训等多类通航应用场景。在机身结构设计阶段，重点考量了结构重量与舱内可用空间的平衡，机身主体采用半硬壳式结构设计，纵向布置的长桁与横向隔框形成稳定的承力框架，既能够承受巡航阶段的气动载荷与起降过程的冲击载荷，也预留了足够的舱内空间用于搭载作业设备、乘员或轻型货物，机身截面采用近似椭圆的修形设计，在降低巡航阶段压差阻力的同时，也为内部管线布置、设备安装预留了充足的走线路径。动力系统的安装边界经过反复校核，发动机架采用焊接钢管桁架结构，能够将发动机工作过程中的振动通过减震胶垫传递至机身主承力框，避免振动传导至座舱影响驾乘体验，发动机输出轴与螺旋桨的同轴度公差控制在0.1mm以内，降低高速旋转过程中的动不平衡量。起落架的设计充分考虑简易跑道的使用场景，主起落架采用油气减震支柱配合低压航空轮胎，能够吸收简易跑道起降时的较大冲击载荷，尾轮采用可转向设计，与方向舵操纵系统联动，提升地面滑行阶段的转向操控精度，起落架的收放机构预留了足够的安装间隙，避免收放过程中与机身结构、襟翼操纵机构发生运动干涉。尾翼部分采用常规平尾加垂尾的布局，平尾安装角可根据飞行状态进行小范围调整，平衡不同载重、不同飞行速度下的纵向力矩，垂尾后方的方向舵设置了调整片，能够降低长距离巡航阶段飞行员的操纵负荷，尾翼与机身的连接接头采用高强度铝合金机加件，通过螺栓与机身尾部承力隔框连接，连接位置的强度冗余按照2.5倍最大气动载荷设计，满足极端飞行状态下的结构强度要求。配套的伞篷应急回收系统安装在机身背部的专用舱段内，伞舱盖采用爆炸螺栓连接，在应急状态下可快速抛盖开伞，伞绳的连接点直接布置在机身主承力框上，能够将开伞瞬间的冲击力均匀分散到整个机身结构，避免局部结构过载损坏。在整体建模过程中，所有运动部件都完成了运动干涉校核，操纵拉杆、钢索的布置路径避开了高温区域与活动部件，所有机载设备的安装位置都预留了检修口盖，方便日常维护作业，整机的重心包线经过反复核算，在满油、空载、最大载重等不同工况下，重心位置都处于纵向稳定的允许范围内，保证不同装载状态下的飞行操控稳定性。
