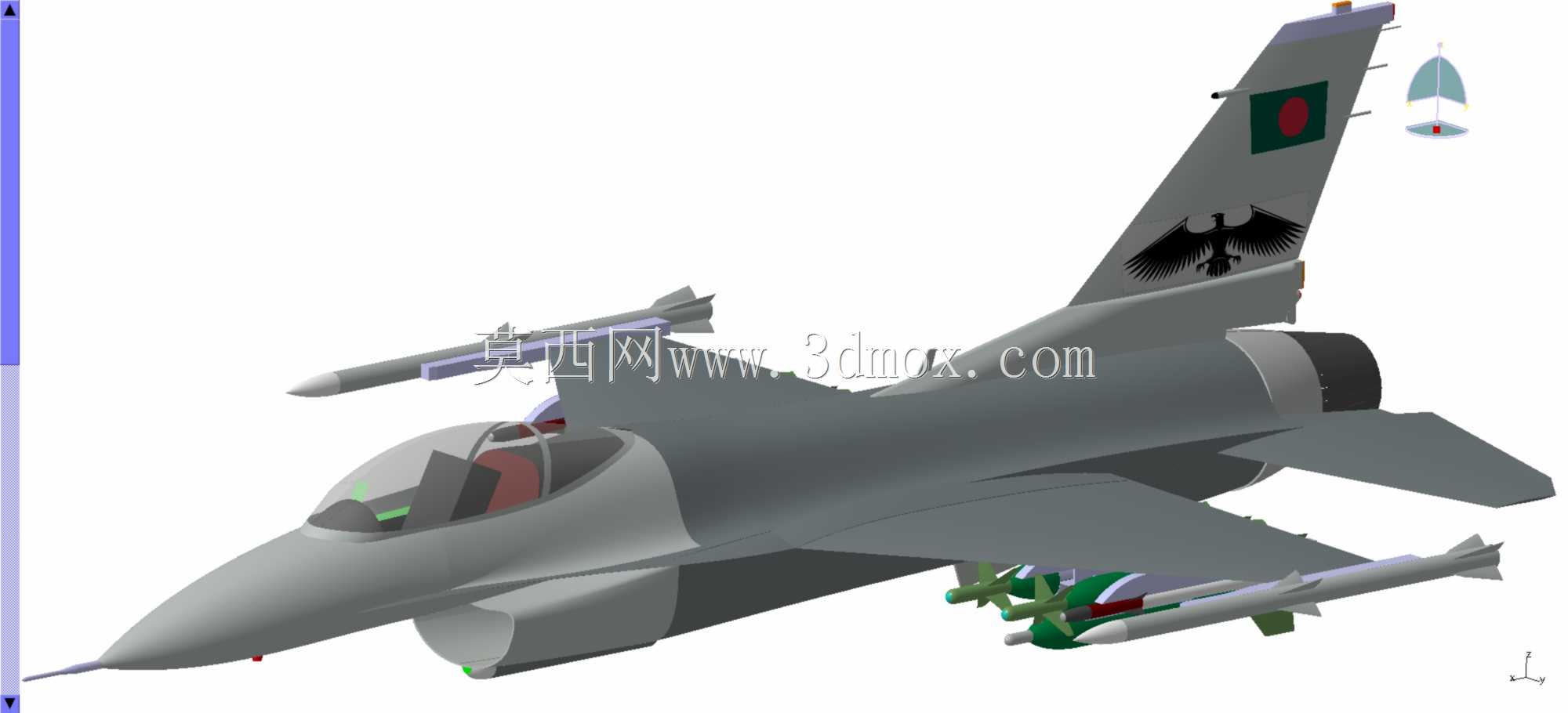

孟加拉国列装F-16战机挂载构型三维数模

本次呈现的F-16战机三维数模，还原了孟加拉国空军列装版本的全机挂载构型，建模过程中严格参照实机公开的气动外形参数与机载武器配置逻辑，覆盖了从机头雷达罩到尾喷口的全机结构细节，可直接用于航空装备教学演示、作战仿真场景搭建、机载设备适配验证等多个工程场景。从实际用途来看，该构型的F-16作为多用途战术战机，可执行制空作战、近距空中支援、对地精确打击等任务，数模中完整还原了翼下复合挂架的安装接口，可适配不同类型的空空导弹、航空炸弹与副油箱挂载方案，设计时充分考虑了不同挂载组合下的气动干涉校验需求，所有挂点的位置坐标、安装孔位尺寸均与实机技术手册标注的边界保持一致，避免后续仿真计算中出现挂载与机体结构碰撞的问题。外形设计上，数模严格遵循F-16的翼身融合体气动布局特征，准确还原了边条翼与主翼的过渡曲面、单垂尾的后掠角度与腹鳍的安装位置，座舱盖的曲面弧度、机头锥的倾斜角度均按照实机测绘数据调整，垂尾上的孟加拉国空军标识与部队徽章也做了精准还原，保证视觉呈现与实机一致。建模过程中针对机载设备的安装边界做了明确划分，从机头的雷达舱、座舱内的弹射座椅安装位，到机身中部的设备舱、发动机安装段，再到尾翼的作动机构安装空间，都预留了符合实机尺寸的内部腔体，可支持后续航电系统、动力系统的子模型装配，无需额外调整机体外形曲面。针对翼下挂载的各型弹药，数模也还原了弹药与挂架的连接结构，导弹的弹翼尺寸、制导舱段外形均与实际装备匹配，挂架的安装滑轨长度、锁紧机构位置都符合工程设计规范，可直接用于挂载投放的动力学仿真计算。对于航空领域的结构设计从业者而言，该数模可作为战机总体布局设计的参考样本，帮助理解第三代轻型战机的气动布局设计逻辑、机载设备布置原则与武器挂载接口的设计规范，也可用于军用航空装备的科普展示场景，直观呈现F-16战机的结构特征与任务配置能力。
