米格-21超音速歼击机曲面结构三维数模

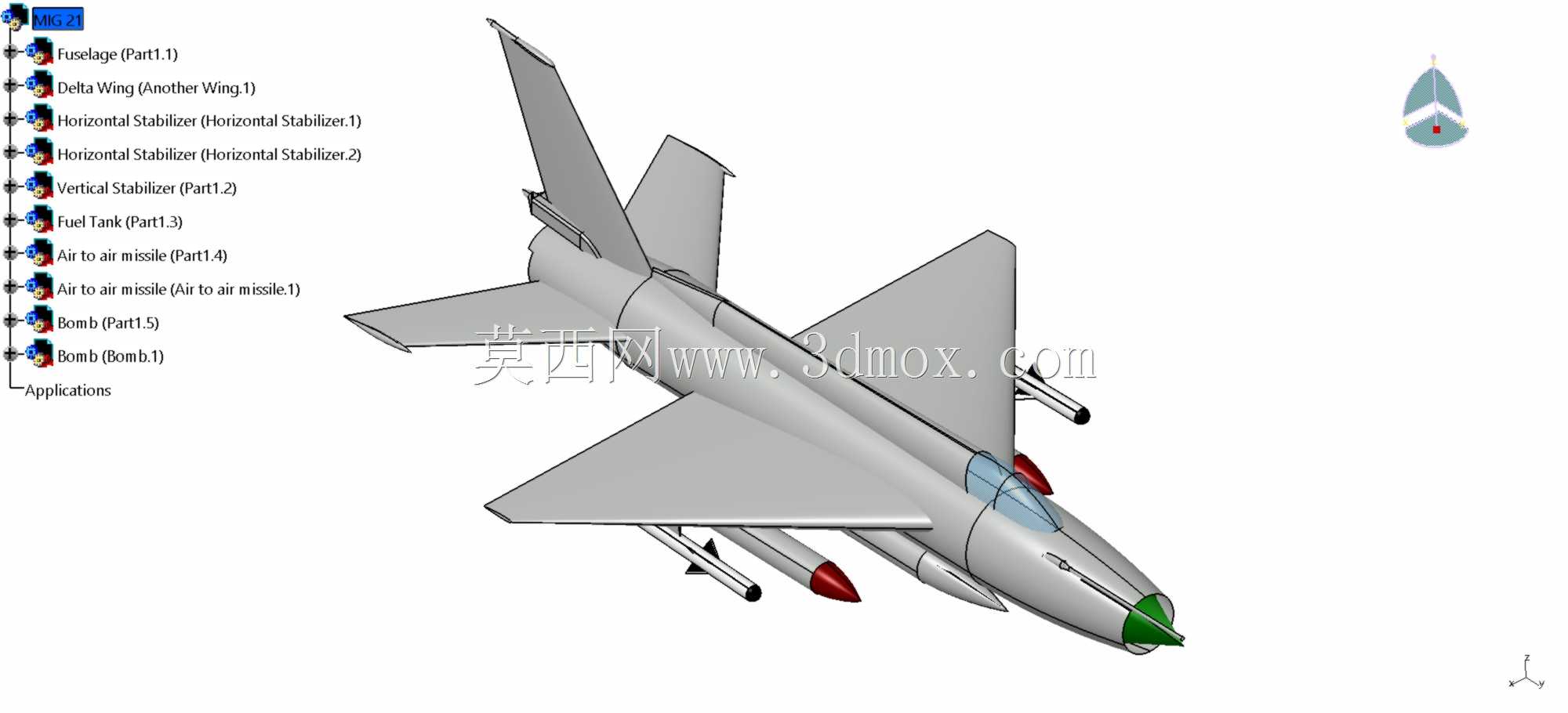

　　该款米格-21的三维数模还原了二代超音速歼击机的典型气动布局与结构分区，在航空装备教学、飞行器结构演示、作战仿真场景搭建中可作为核心载体使用，也能为轻型超音速飞行器的气动方案迭代提供参考参照。从实际用途来看，米格-21作为批量列装的前线歼击机，核心任务是承担要地防空拦截、近距离空中格斗、战术侦察等作战需求，数模完整还原了其适配高速飞行的气动外形特征，机头进气道搭配激波调节锥的结构，可在2马赫级飞行速度下完成进气气流的预压缩，匹配涡喷发动机的进气工况要求，降低高速飞行下的进气道总压损失。设计思路上，数模按照实机的结构分区完成了部件拆分，机身段按照前机身、中机身、后机身的分段逻辑建模，前机身整合了进气道、雷达舱、前起落架舱的结构边界，

　　中机身预留了燃油舱、设备舱、主起落架收纳舱的空间占位，后机身匹配发动机安装舱与尾喷口的结构尺寸，各段的对接面预留了符合航空装配逻辑的连接基准，可直接用于结构装配流程的演示。机翼部分采用三角翼布局，数模还原了机翼的相对厚度、前缘后掠角、翼型弯度等核心气动参数，机翼下表面预留了武器挂点的安装接口，可匹配副油箱、空空导弹、航空炸弹等外挂载荷的安装需求，水平尾翼与垂直尾翼的结构按照实机的安定面+操纵舵面的分区逻辑拆分，可直观展示舵面偏转的运动边界，尾翼的结构厚度、安装位置均符合高速飞行下的安定性设计要求，垂尾根部预留了减速伞舱的结构占位，还原了实机着陆阶段的减速装置布局。起落架部分采用前三点式布局，数模还原了前起落架的转向机构、

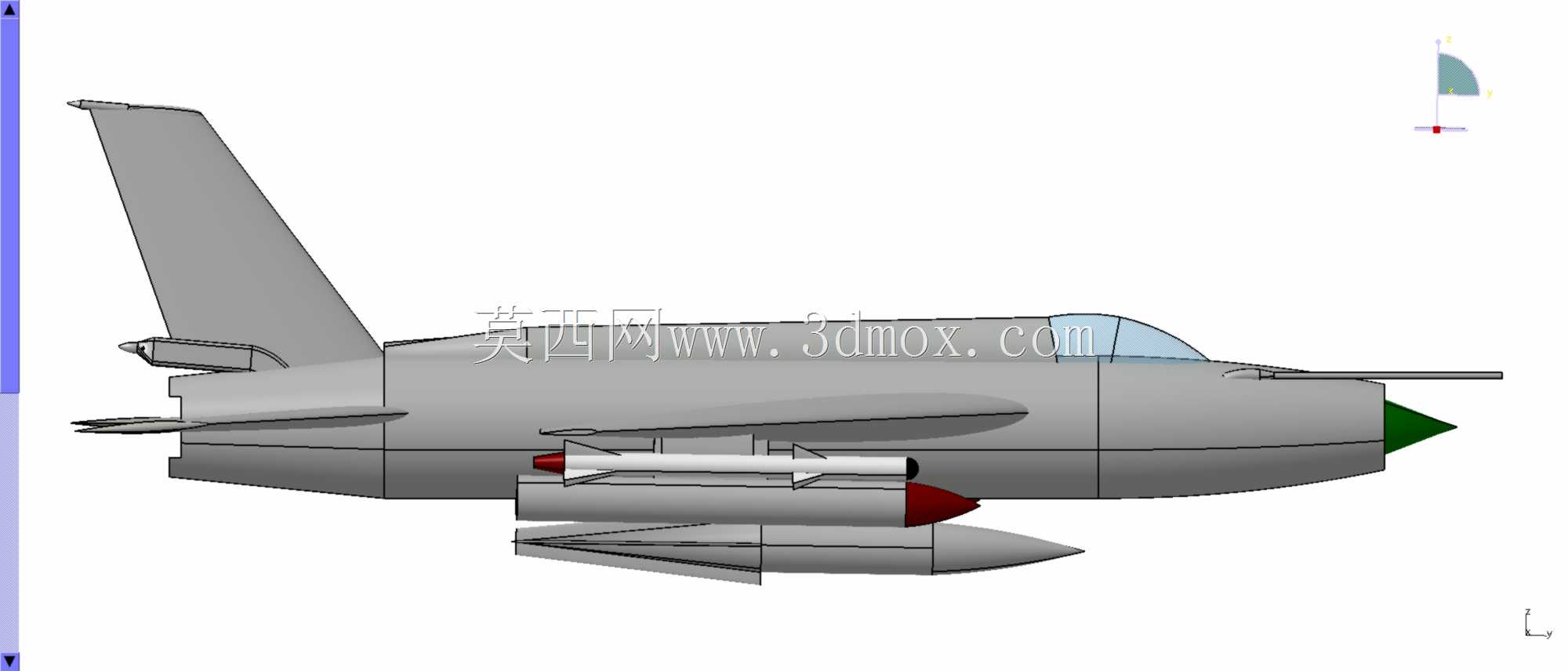

　　主起落架的减震支柱与收放机构的运动路径，起落架的收纳舱尺寸与机身、机翼的内部空间完全匹配，收放过程中不会与周边结构、外挂载荷产生运动干涉，可直接用于起落架收放机构的运动仿真演示。外挂配置部分，数模还原了翼下挂载的红外制导空空导弹、副油箱的外形结构，导弹的弹翼、导引头、尾喷口等细节均做了曲面还原，挂架与机翼下表面的连接接口符合实机的挂装标准，可根据不同任务场景替换外挂载荷模型，模拟不同作战构型下的整机状态。从安装边界来看，整机的外形尺寸严格按照实机的比例还原，翼展、机长、机高的比例关系符合实机的实测参数，各部件的曲面过渡均做了G2连续处理，机身与机翼的结合部、尾翼与机身的结合部均做了整流曲面设计，

　　还原了实机为降低跨音速飞行阻力设计的整流结构，座舱部分的曲面造型还原了水泡式座舱盖的流线外形，座舱盖与机身的对接缝、风挡的安装角度均符合高速飞行下的视野要求与气动减阻要求。在实际应用中，该数模可用于航空科普场景的结构展示，帮助受众理解二代歼击机的结构布局与设计逻辑，也可用于飞行仿真场景的视景建模，为仿真系统提供高还原度的飞行器模型，还能作为曲面建模教学的实操案例，帮助建模从业者掌握复杂航空曲面的分面建模技巧，理解航空产品结构分区、装配基准预留、运动干涉检查的设计逻辑。建模过程中针对机身的复杂曲面采用了多截面曲面拟合的方式，按照机身的纵向站位提取截面线，通过调整截面线的控制点保证曲面的光顺性，避免出现曲面褶皱、曲率突变的问题，机翼与机身的融合部分采用了桥接曲面的处理方式，保证结合区域的曲面曲率连续，还原实机的气动整流效果，各操纵面的转动轴位置均按照实机的操纵力矩要求设置，舵面偏转角度范围符合实机的操纵行程限制，可直接用于飞行动力学仿真的模型导入。
