单反相机手持万向节铝制支撑框架

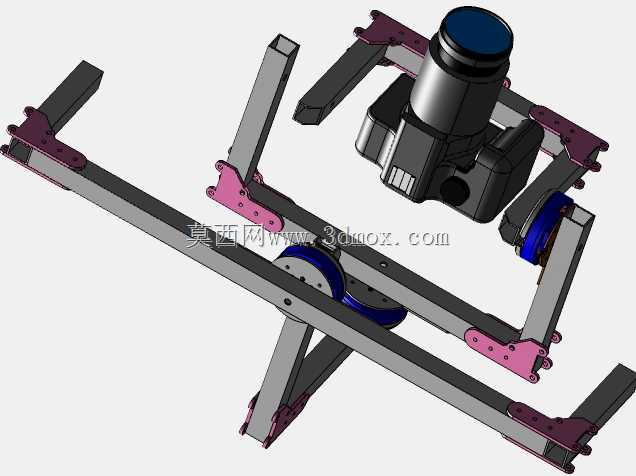

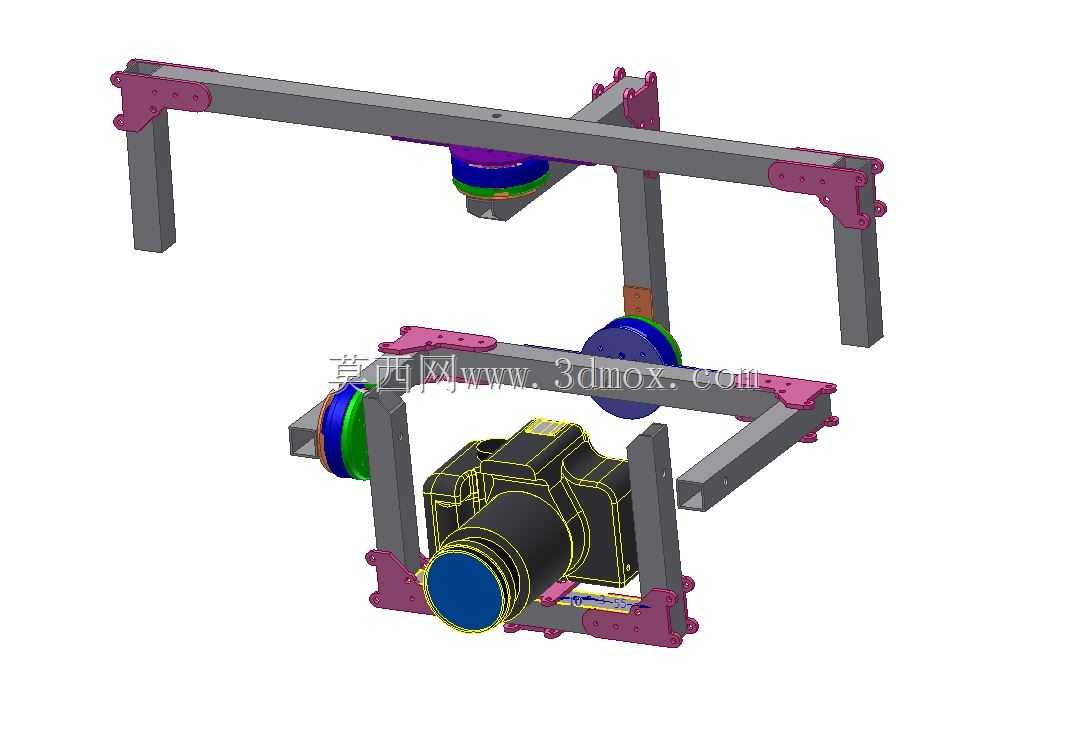

这款铝制支撑框架是为单反相机配套手持万向节设计的专用承载结构，主要适配影视拍摄、户外纪实跟拍、运动场景机位固定等场景，解决手持拍摄过程中设备承重不足、多附件挂载受限的问题。从实际使用需求出发，框架整体采用分体式拼接结构，主承力梁选用标准铝型材裁切加工，连接部位采用定制角件配合紧固件锁附，既保证整体结构刚度，又能根据不同型号相机的外形尺寸微调安装空间，适配不同机身加镜头组合的挂载需求。框架上下两层的横梁预留了多组安装孔位，上层可挂载图传模块、补光灯、外置麦克风等拍摄附件，下层预留相机快装板的安装基准面，可直接兼容标准快装结构，无需额外加工转接件。两侧的竖向支撑腿做了圆角处理，避免手持操作时剐蹭操作人员，同时在握持区域预留了防滑包覆的安装空间，提升长时间手持拍摄的舒适度。万向节的安装位设置在框架中部的重心重合位置，安装后整套设备的重心落在手持受力的中心轴线上，可有效降低长时间持握的负重感，避免拍摄过程中出现重心偏移导致的画面倾斜问题。框架的横向跨度参考主流全画幅相机加标准变焦镜头的最大宽度设置，预留了镜头调焦环、机身按键的操作空间，安装后不会干涉相机的正常参数调整与镜头操作；竖向高度兼顾了不同尺寸电池手柄的安装需求，无需拆卸框架即可完成电池更换、存储卡插拔等日常操作。连接角件采用加厚设计，在频繁移动、快速转场的使用场景下，不会因为振动出现连接松动的问题，各型材连接处的端面做了铣平处理，拼接后整体平面度控制在合理范围内，保证万向节安装基准的水平度，避免因为安装面倾斜导致云台调平困难。框架边缘的所有外露棱边都做了倒角去毛刺处理，既防止使用过程中划伤操作人员，也避免剐蹭相机机身的漆面。整套结构在保证承载强度的前提下，通过型材壁厚优化、角件镂空减重设计控制整体重量，不会给手持拍摄增加过多额外负重，同时预留了腕带、肩带的挂接点位，可根据拍摄场景切换持握方式，适配单兵拍摄、小团队作业等多种使用场景。
