按压式快锁定位插销结构设计

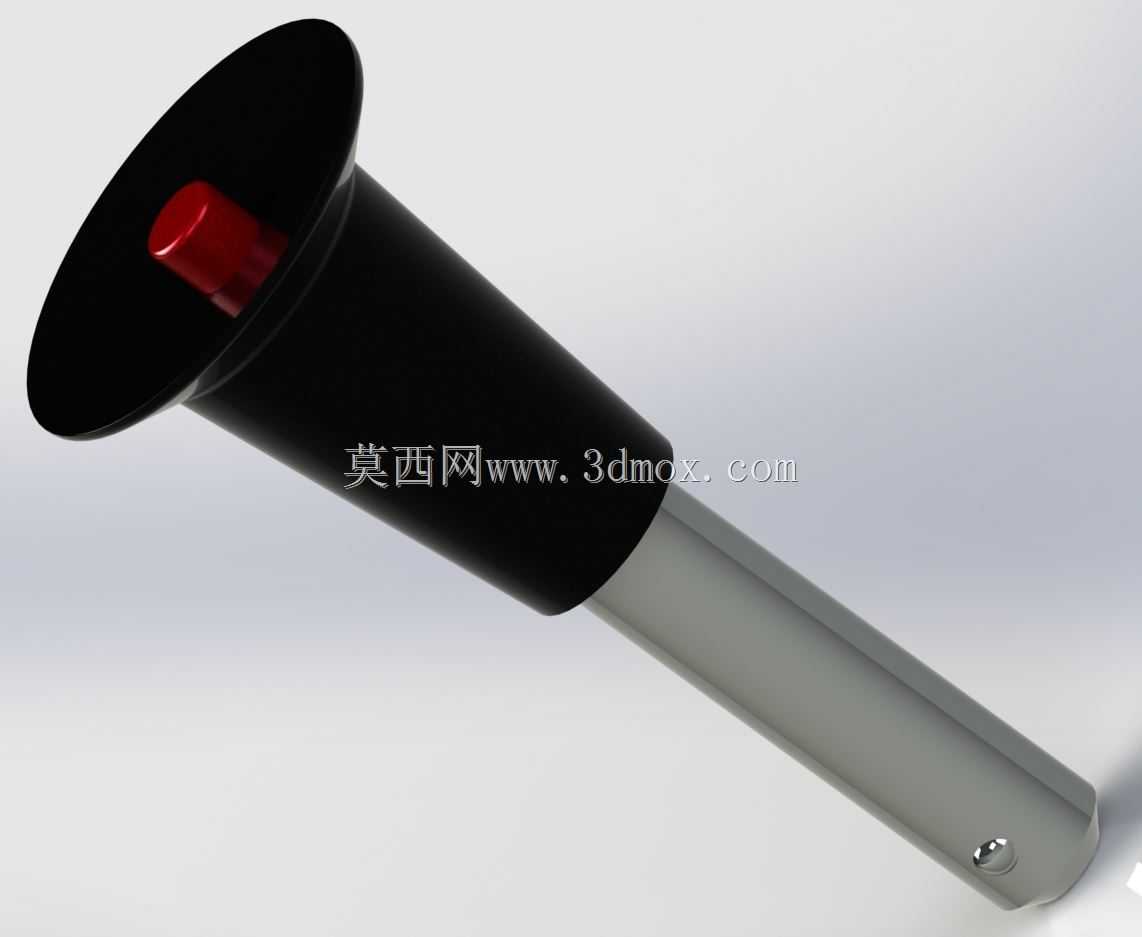

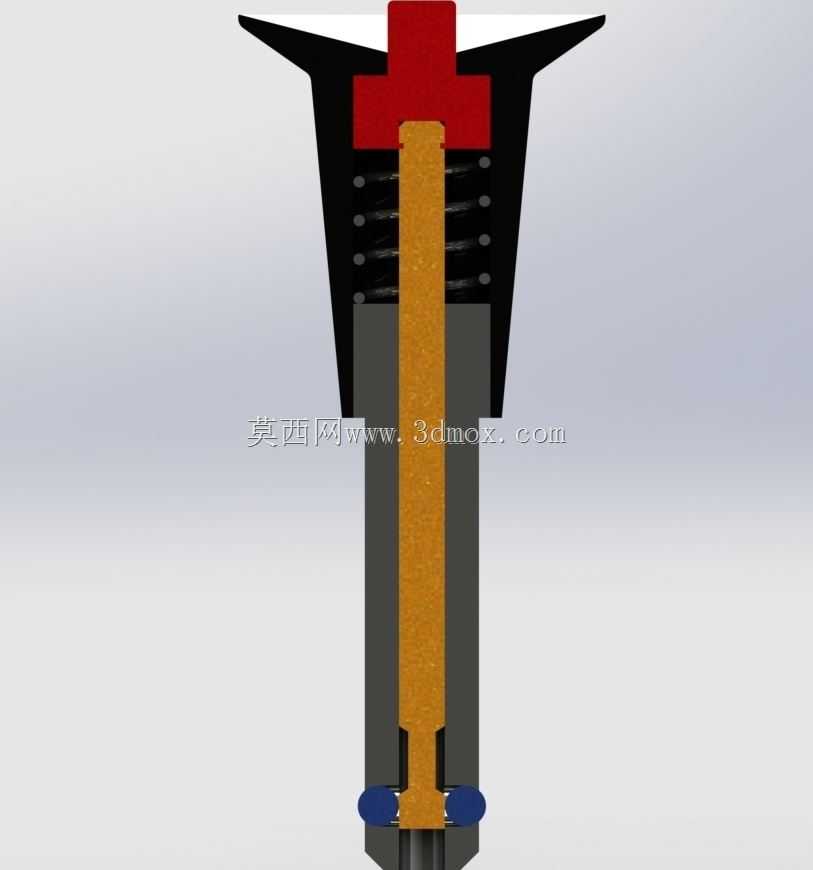

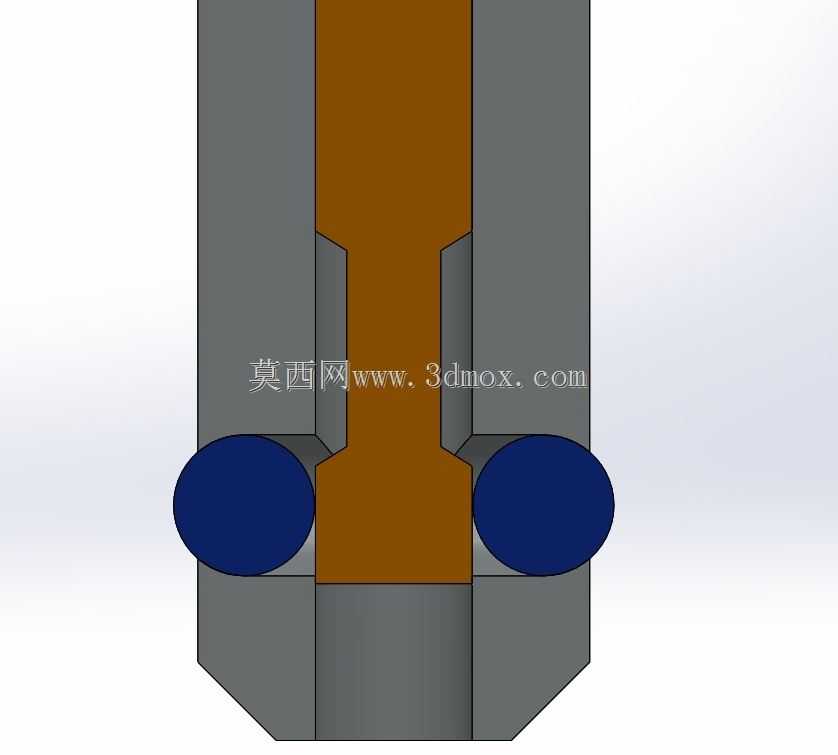

这类快锁插销在工装夹具、模块化设备机架、可拆卸防护栏、物流周转载具的定位锁紧场景中应用十分广泛，相比传统螺纹旋紧的销接结构，它不需要额外工具辅助，单手按压端部按钮即可完成销体的解锁与插拔，单步操作耗时不超过两秒，能大幅缩减产线换型、工装拆装、工位调整的辅助作业时间，在频繁拆装的工位上能有效降低操作人员的动作负荷。从结构设计逻辑来看，这款快锁销采用头部按压触发的锁紧机制，端部红色按钮是解锁触发件，按下后内部的弹性锁紧钢珠会回缩到销杆内部，此时销杆可以顺畅穿过对应的安装孔位，松开按钮后内部弹簧复位，钢珠弹出卡接在安装孔的背侧端面，实现轴向的锁紧限位，不会因为设备运行的振动出现松脱窜动的问题。销体头部做了大直径的法兰凸缘设计，一方面作为插拔操作时的手持受力面，另一方面凸缘端面可以直接贴合安装件的表面，起到轴向定位的作用，不需要额外加装限位垫片，减少装配的零件数量。销杆部分采用等直径的光杆设计，表面做了光滑处理，降低插拔过程中的摩擦阻力，同时保证与安装孔的配合间隙控制在合理范围，避免锁紧后出现径向晃动。端部的锁紧钢珠嵌入在销杆前端的径向孔内，内部的弹簧顶持结构经过行程匹配，保证按下按钮时钢珠完全回缩不超出销杆外圆，松开后钢珠伸出量足够提供可靠的锁紧力，不会因为受轴向拉力就回缩解锁。在安装边界上，这类快锁销需要匹配对应公称直径的光孔安装，安装件的总厚度需要匹配销杆的有效锁紧长度，保证钢珠弹出后能完全卡接在安装件的另一侧，头部法兰的直径大于安装孔直径，实现双向的轴向限位。黑色的头部握持部分做了锥面过渡，从法兰端面向销杆方向逐渐收窄，既提升了握持的手感，也能在插入孔位时起到导向作用，即使孔位存在小幅的对位偏差，锥面也能引导销杆顺利入孔，降低对位操作的精度要求。在实际设备应用中，这类快锁销常用来实现工装板的快速定位、可拆卸防护门的快速锁紧、模块化治具的快换连接，不需要螺栓紧固的反复旋拧动作，也不需要配套扳手等工具，在需要频繁拆装的维护、换型场景下，能有效提升作业效率，同时钢珠锁紧的结构具备足够的抗剪切与抗拉能力，能满足常规工业设备的定位锁紧载荷要求，不会因为常规的设备振动、冲击出现意外解锁的情况。
