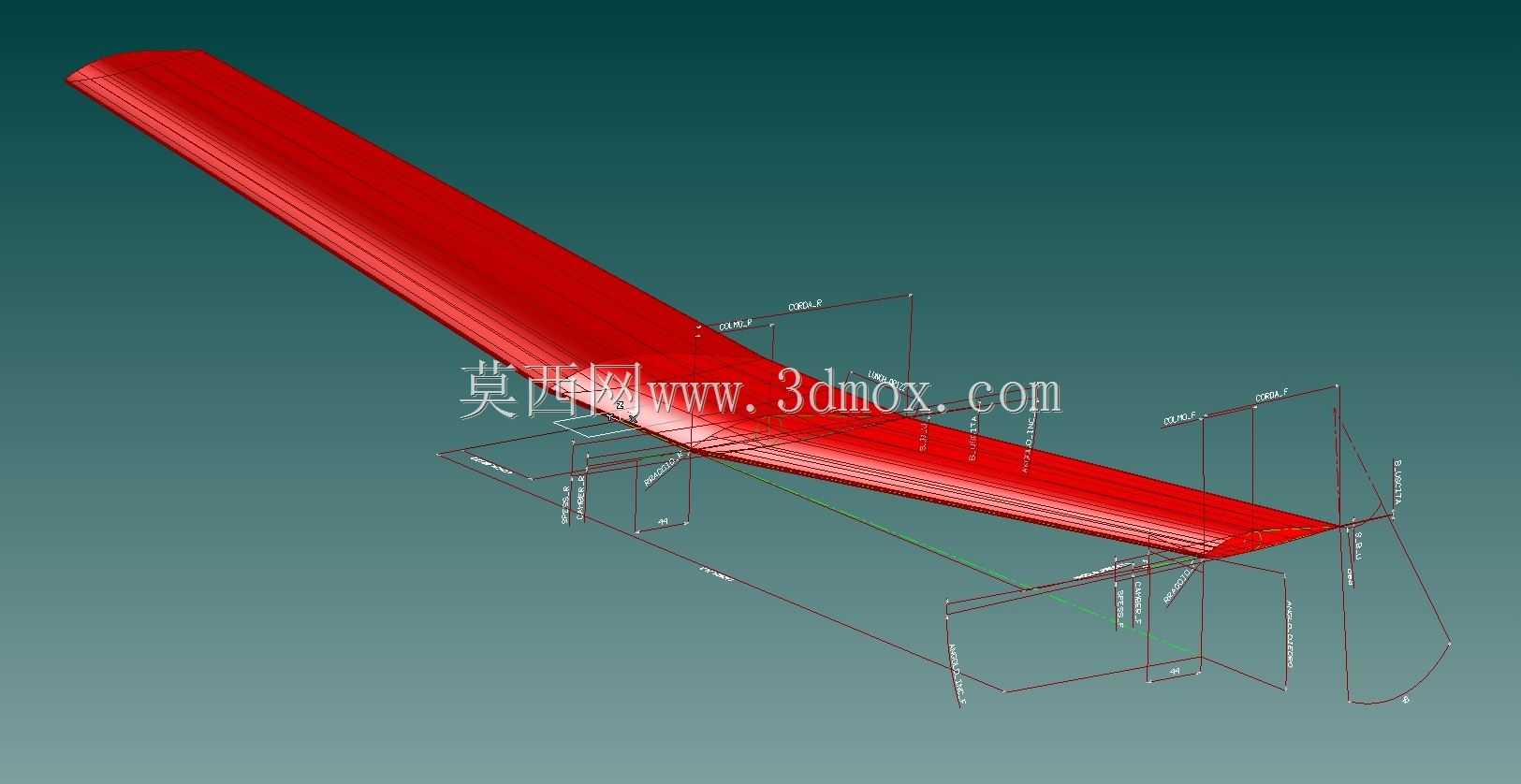

固定翼飞行器机翼结构三维数模

该机翼结构数模可直接用于小型固定翼飞行器的总体布局校核、气动仿真前置建模环节，也能作为航模研发、教学演示环节的结构参考载体，适配低速低空飞行场景下的升力输出需求，覆盖民用消费级航模、小型测绘无人机、教学实验飞行器等多个应用场景。从实际用途来看，机翼作为固定翼飞行器的核心升力产生部件，既要在飞行过程中承接上下翼面压差形成的稳定升力，也要传递机身与翼面之间的弯矩、扭矩载荷，还要为副翼等操纵面预留安装接口位置，数模中完整还原了翼面的展向长度、弦长变化规律，能直接对接机身中段的安装对接面，安装边界的定位基准完全按照常规小型固定翼的机身翼盒接口尺寸设置，无需额外调整基准坐标即可完成整机装配匹配。设计过程中优先遵循低速气动效率优先的思路，翼型选用成熟的高升阻比低速翼段，沿展向做了逐步减薄的弦长收窄设计，既保证翼根位置的结构强度冗余，也能降低翼尖位置的诱导阻力影响，翼面的型面曲率连续过渡，没有出现曲率突变的折角区域，能避免飞行过程中出现局部气流分离的问题。从结构特性来看，该翼面采用一体化的流线型封闭构型，内部可匹配常规的梁式承力布局，翼梁的安装定位线在数模中做了基准预留，设计人员可根据实际载荷需求在内部增设翼肋、蒙皮加筋结构，翼面的前缘后掠角度经过优化，适配0.2马赫以下的低速飞行区间，失速迎角范围更宽，能提升低空飞行时的操作稳定性。数模的外形尺寸按照常规小型固定翼的比例设置，展弦比适配长航时飞行的需求，安装对接面的位置设置在翼根弦长的30%位置，和常规飞行器的重心位置匹配，不会出现整机重心偏移的问题，翼尖位置做了轻微的上反角设计预留，能提升飞行器的横向静稳定性，减少飞行过程中的滚转修正操作量。在建模过程中，所有型面都采用G2连续的曲面构建，能直接导出用于CFD气动仿真的网格模型，也能对接后续的结构有限元分析环节，设计人员可根据实际使用场景调整翼展长度、弦长尺寸，也可在翼面内部预留设备安装舱位，放置电池、舵机等机载部件，无需对翼面主构型做大幅修改。
