壁挂式马鞍收纳挂架结构设计

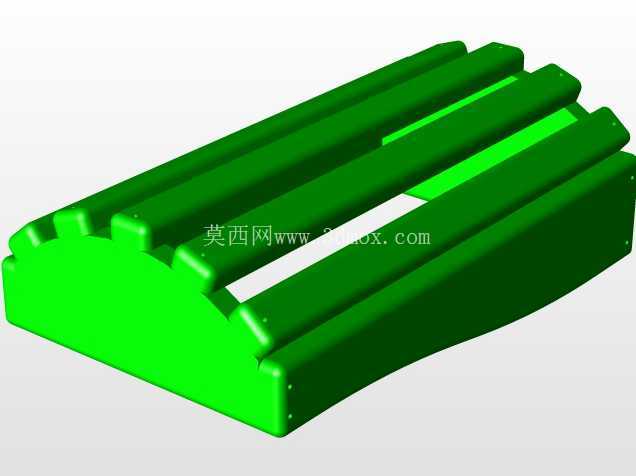

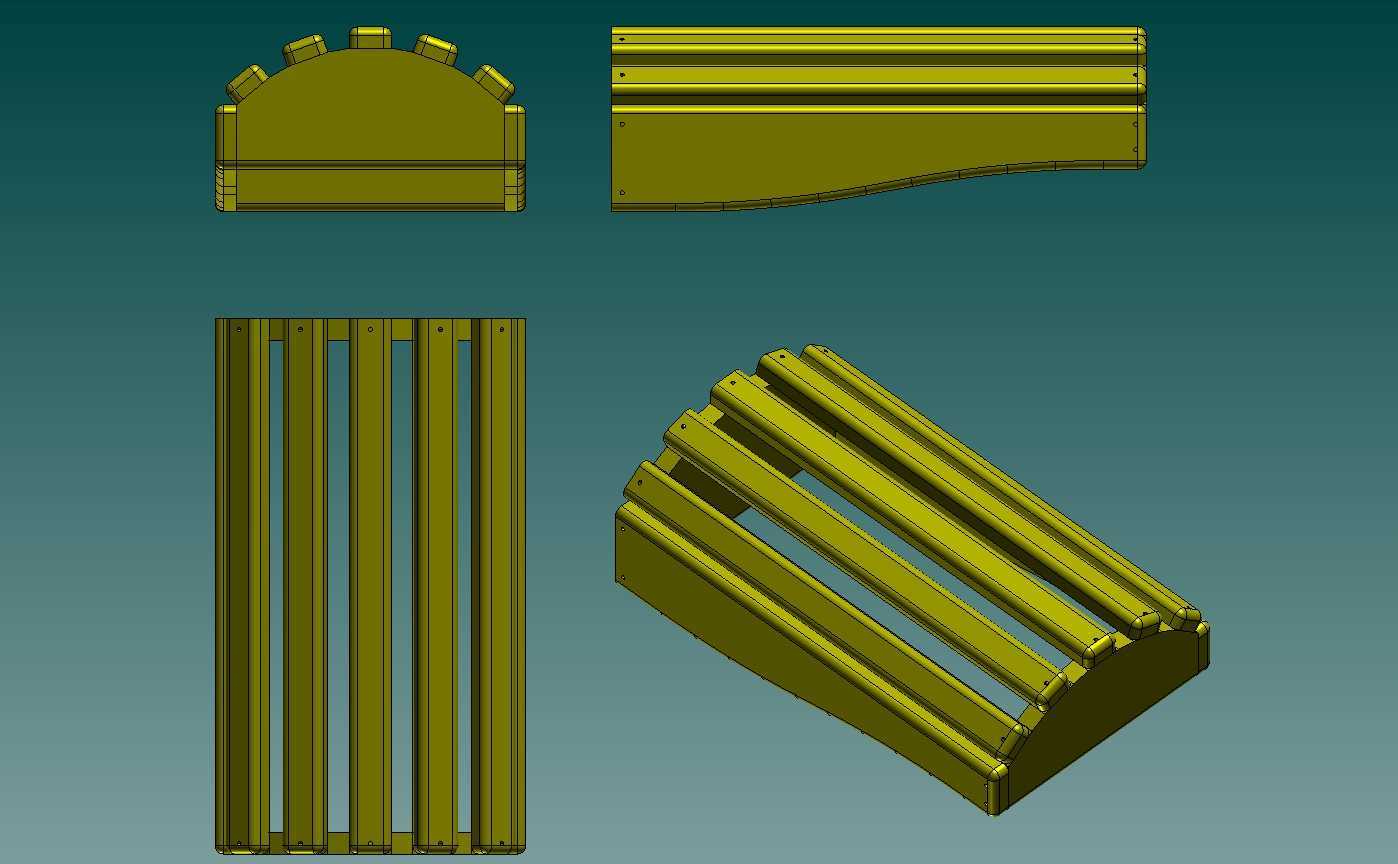

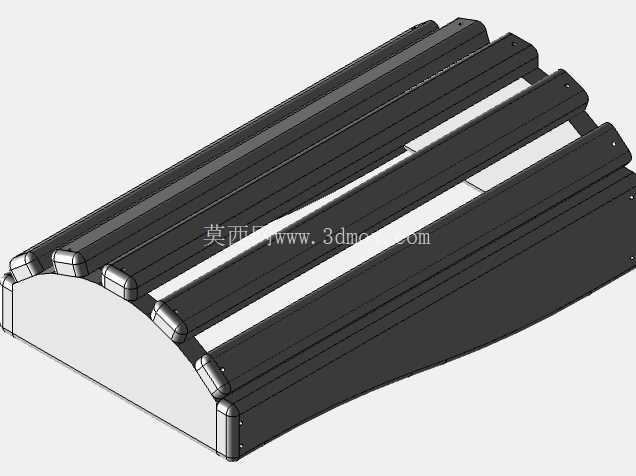

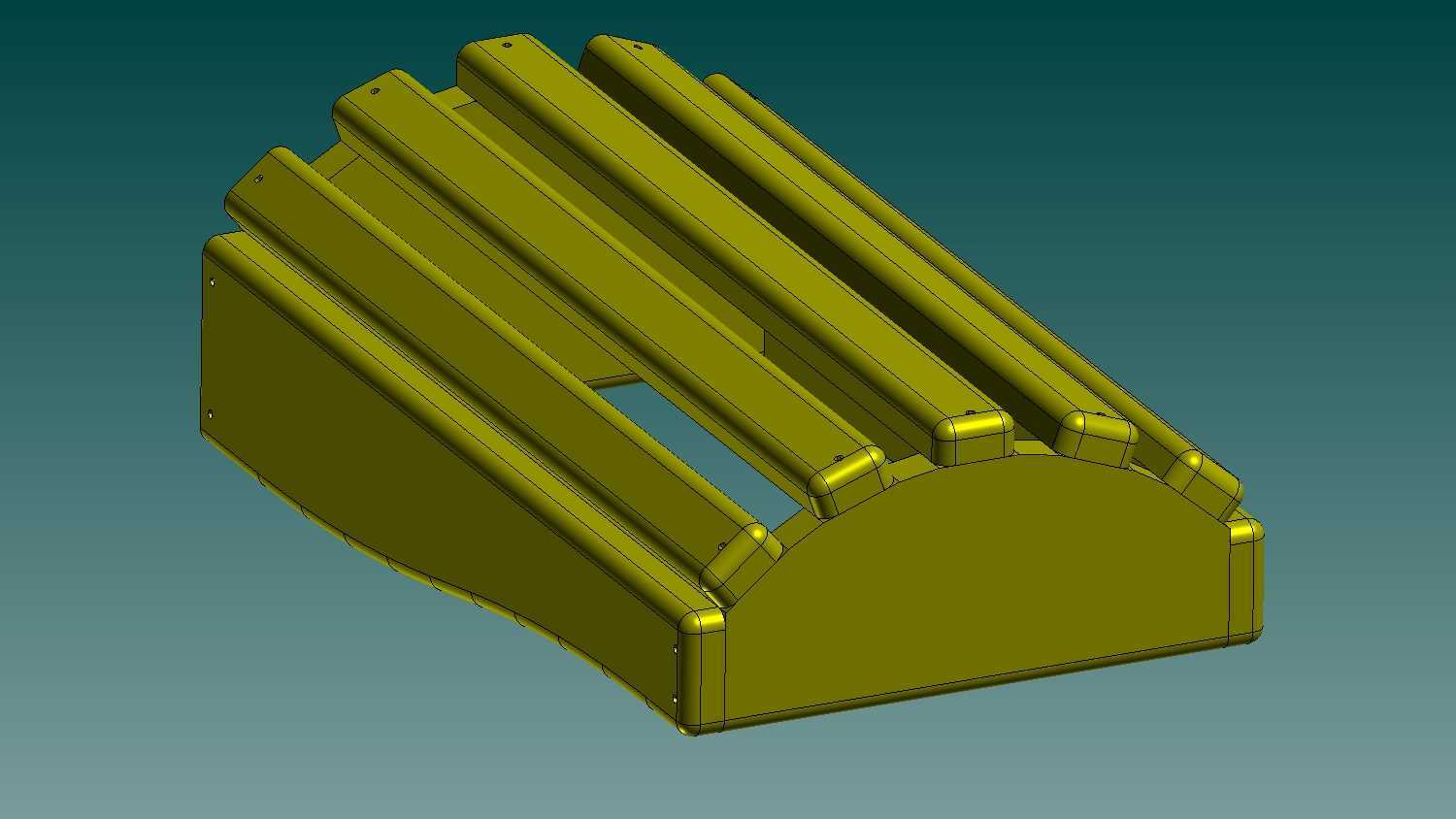

这款壁挂式马鞍挂架主要面向马术俱乐部、私人马房的日常运维场景设计，核心用途是在垂直墙面上完成马鞍的悬空收纳，解决传统落地式马鞍架占用地面通行空间、积灰难清理、易被马匹碰蹭移位的痛点。从结构拆分来看，整套构件包含弧形承托端盖、侧向导流护边、竖向栅格承托条、底部承托框架四个核心部分，所有部件均采用等壁厚钣金折弯加焊接的工艺路径设计，没有复杂的曲面注塑或铸造结构，加工门槛低，普通钣金车间即可完成量产。

设计过程中优先考虑了马鞍放置的受力特性，日常使用的马术马鞍自重多在5-15kg区间，加上骑手放置时的瞬时冲击载荷，承托栅格采用了等间距平行排布的结构，单根栅格的折弯边做了外翻处理，既避免尖锐棱边刮蹭马鞍的皮革表面，又能通过多根栅格的均匀受力分散载荷，避免长期承重出现局部变形。顶部的弧形端盖弧度完全匹配马鞍前端的拱形轮廓，放置时马鞍前端可以自然贴合端盖曲面，不会出现局部硌压导致皮革变形的问题，侧向导流护边做了微弧收边设计，长度覆盖整个承托区域的侧边，既可以防止马鞍侧滑掉落，又能在日常清洁时引导灰尘顺着护边滑落至地面，不会在架体缝隙内积留。

安装边界方面，整套挂架采用墙面贴装设计，背部预留的安装孔位适配常规膨胀螺栓的安装尺寸，孔位排布做了上下两排错位设计，安装时可以根据墙体的龙骨或实心砖位置灵活调整固定点，不需要额外的转接支架。架体整体向外伸出的长度经过反复校核，既保证马鞍放置时不会贴墙蹭到墙面的灰尘或水渍，又不会因为伸出过长导致通行空间被过度占用，适合安装在马具房通道侧墙、马厩间隔墙等位置，安装完成后架体底部距离地面的预留高度足够日常清扫设备通行，不会留下清洁死角。

从结构细节来看，所有承托面的棱边都做了R3以上的圆角处理，没有裸露的锐角切口，避免取放马鞍时划伤操作人员或者刮损马具皮革；栅格之间的预留间隙控制在合理范围，既不会因为间隙过大导致马鞍局部下陷变形，又能保证通风性，避免马鞍长期闷放出现皮革发霉、金属配件锈蚀的问题。整套结构没有多余的装饰性构件，所有造型都服务于功能需求，焊接位置都设计在架体背部，正面没有突兀的焊疤或凸起，安装完成后视觉上简洁规整，同时焊接位置的受力路径做了优化，所有承重部位的焊缝都顺着载荷方向排布，长期使用不会出现焊缝开裂的问题。针对不同规格的马鞍，承托区域的宽度做了冗余设计，不管是日常骑乘的综合鞍还是速度赛用的赛鞍，都可以稳定放置，不需要额外调整架体结构，侧护边的高度也经过适配，不会因为马鞍宽度差异出现卡滞或者防护不足的问题。
