四旋翼无人机中密度纤维板机架结构设计

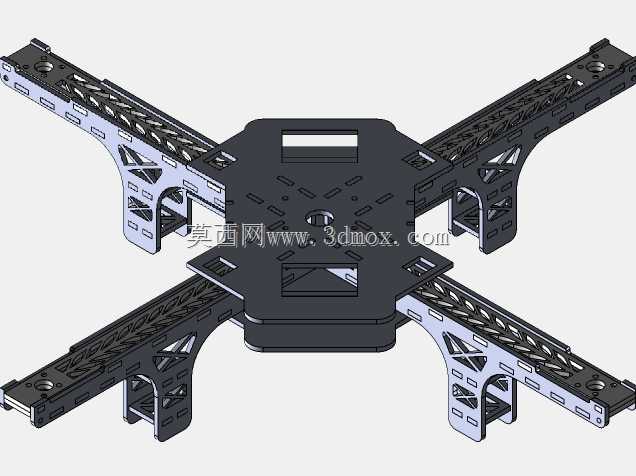

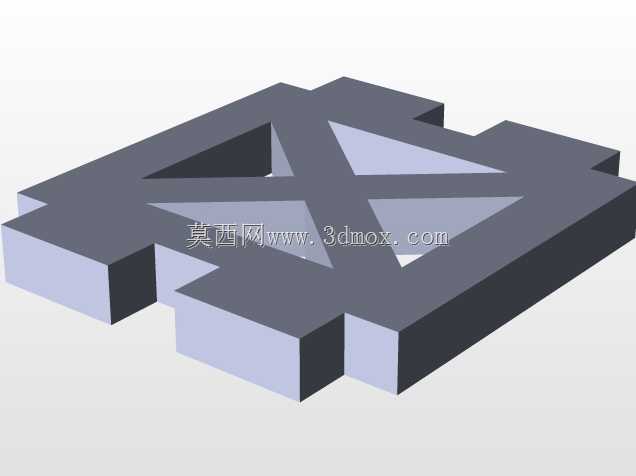

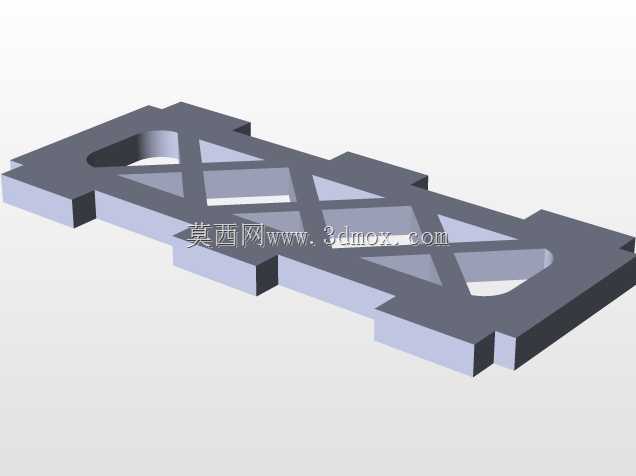

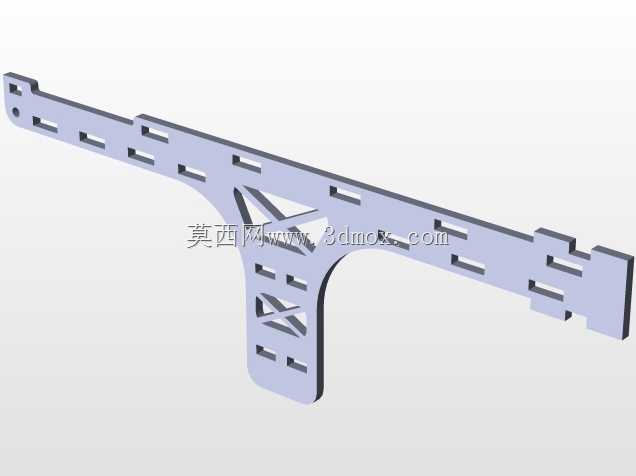

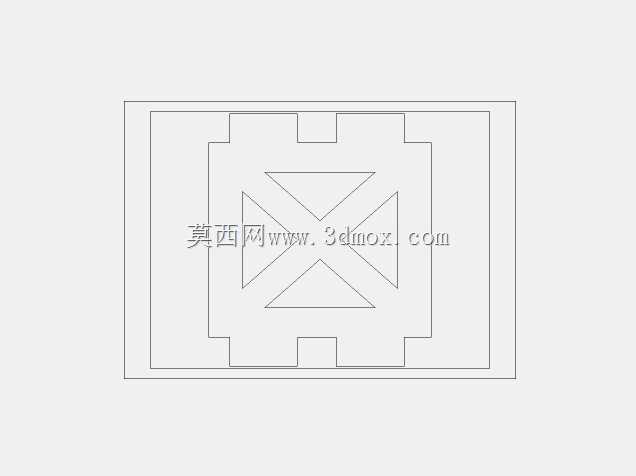

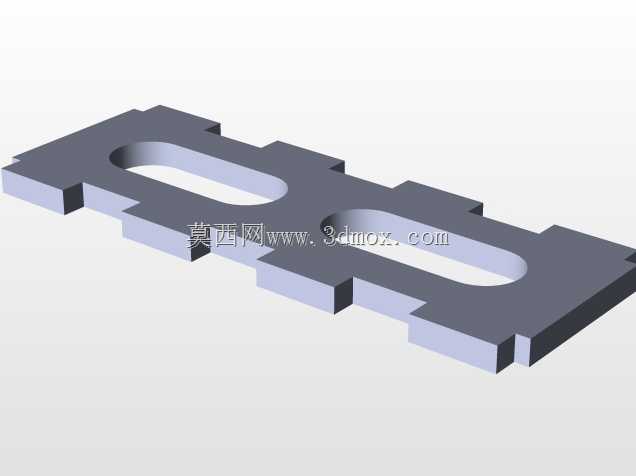

这款四旋翼机架采用中密度纤维板作为主体加工材质，核心适配消费级航拍、小型作业类四旋翼飞行器的装机需求，日常可用于户外航拍作业、小型教学实验飞行器搭建、轻载荷巡检场景的装机使用。从结构布局来看，中心板区域预留了多层安装位，可直接叠放飞控板、电调、电源模块、图传发射端等核心航电部件，中心区域的镂空槽位一方面用于减重，另一方面可作为航电线材的走线通道，避免装机后线材杂乱干扰飞控传感器工作，同时也能减少飞行过程中的风阻影响。四个机臂采用对称X型布局，机臂与中心板的连接位置做了三角加强筋结构，能抵消飞行过程中电机转动带来的交变振动，避免机臂连接处出现应力集中导致的板材断裂问题，机臂上沿长度方向排布的镂空减重槽，在不降低结构抗弯强度的前提下尽可能削减了整机自重，机臂末端预留的电机安装孔位适配主流22系列、23系列无刷电机的安装孔距，无需额外打孔即可完成电机固定。机臂下侧设计有起落架安装卡位，可直接插接配套的纤维板起落架，保证起飞降落时机身底部的航电部件、相机载荷不会直接触碰地面。从安装边界来看，中心板的安装孔位间距适配标准30.5mm飞控安装孔距，同时预留了额外的扩展孔位，可加装GPS支架、云台挂载板等扩展配件，机臂长度适配8-10寸螺旋桨的安装使用，不会出现桨叶打中心板的问题。设计过程中充分考虑了中密度纤维板的材料特性，所有转角位置都做了圆角过渡处理，避免板材加工后出现应力开裂的问题，板材厚度选用3mm规格，兼顾结构强度与整机重量控制，装机后整机重心可落在中心板几何中心位置，无需额外调整配重即可保证飞行姿态稳定。机臂上的走线槽可将电调线材、电机线材完全嵌入槽内，配合扎带固定后不会出现飞行过程中线材晃动干扰桨叶的问题，中心板上下层的间隔空间可容纳常规2-4S锂电池的放置，电池绑带穿孔位预留了足够的穿带空间，可适配不同宽度的尼龙绑带固定电池。
