激光切割拼装式FPV无人机木质起降垫

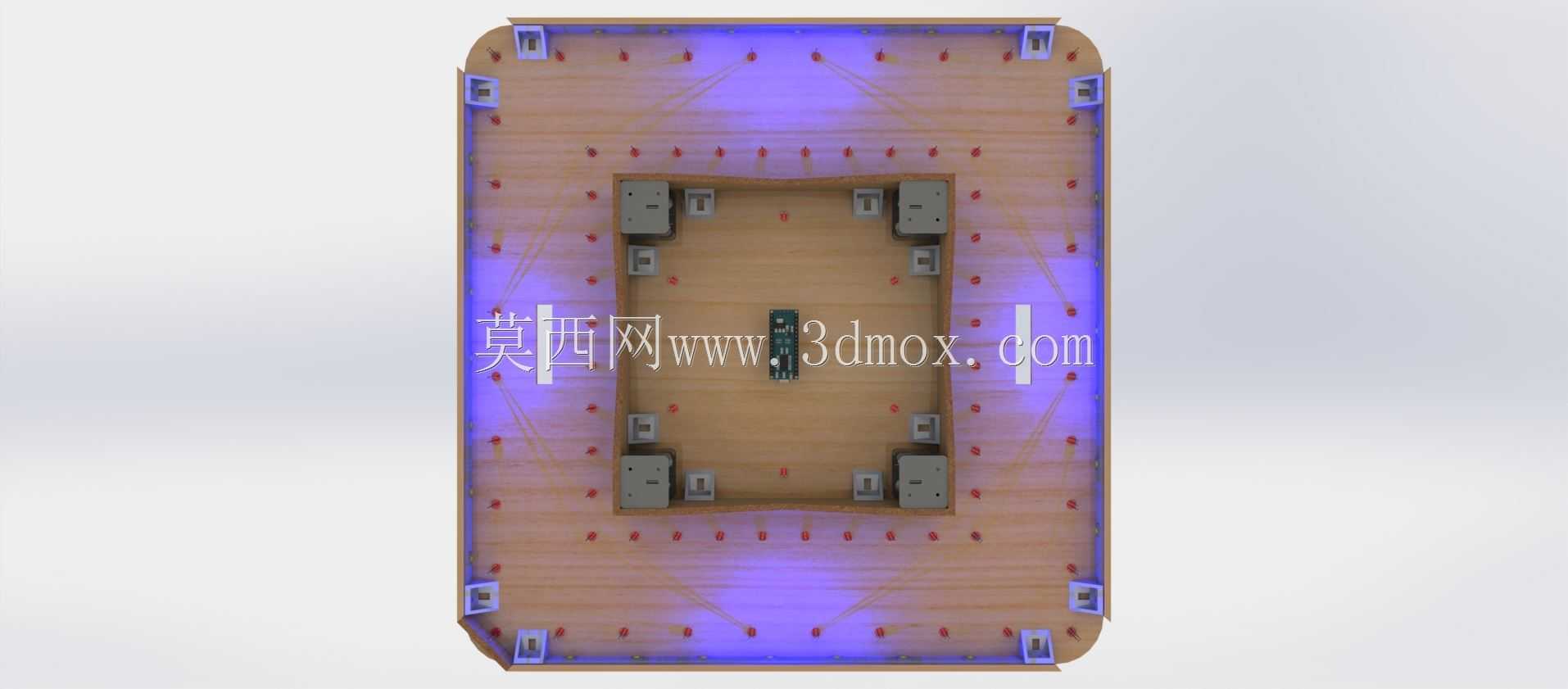

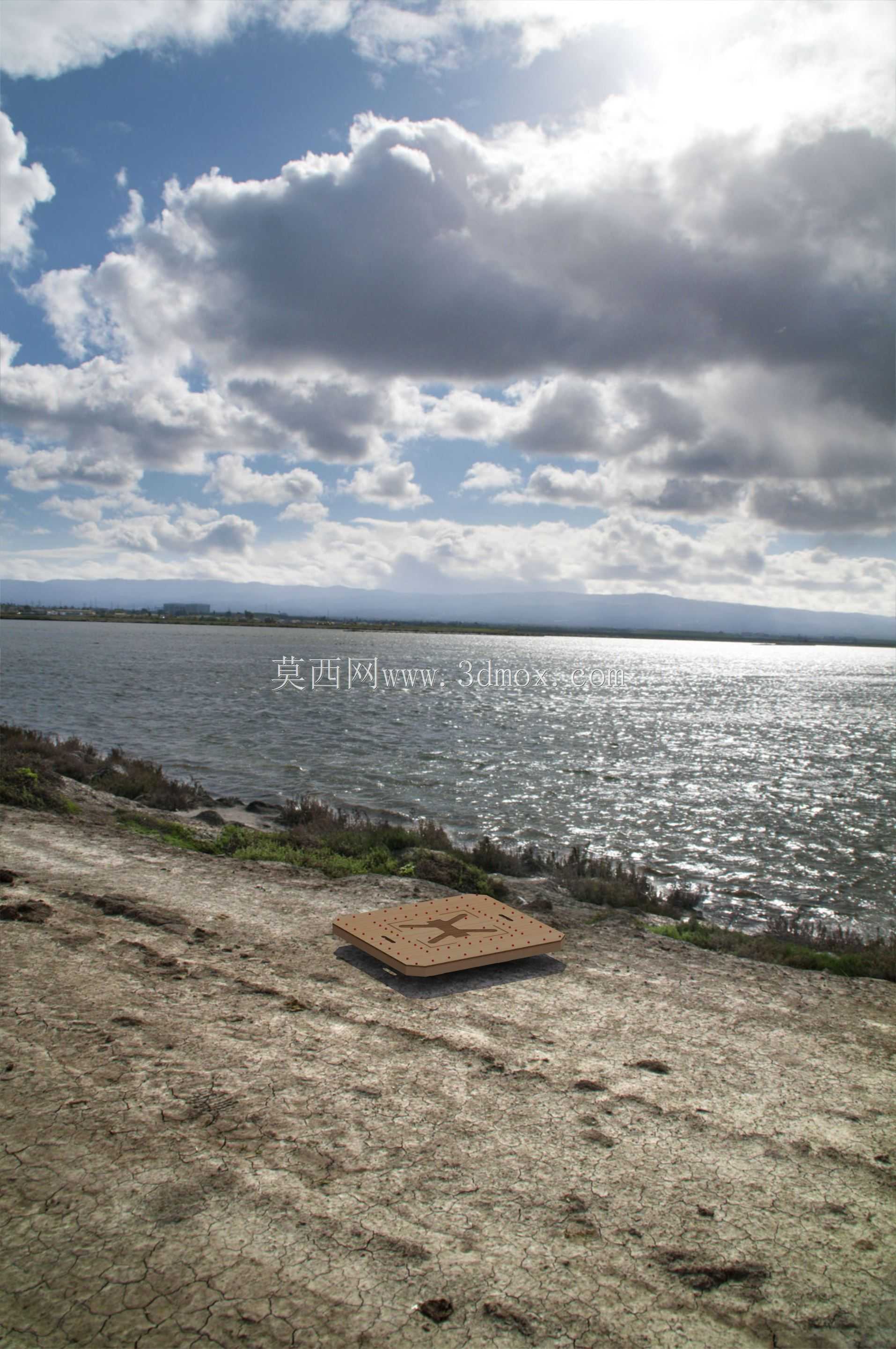

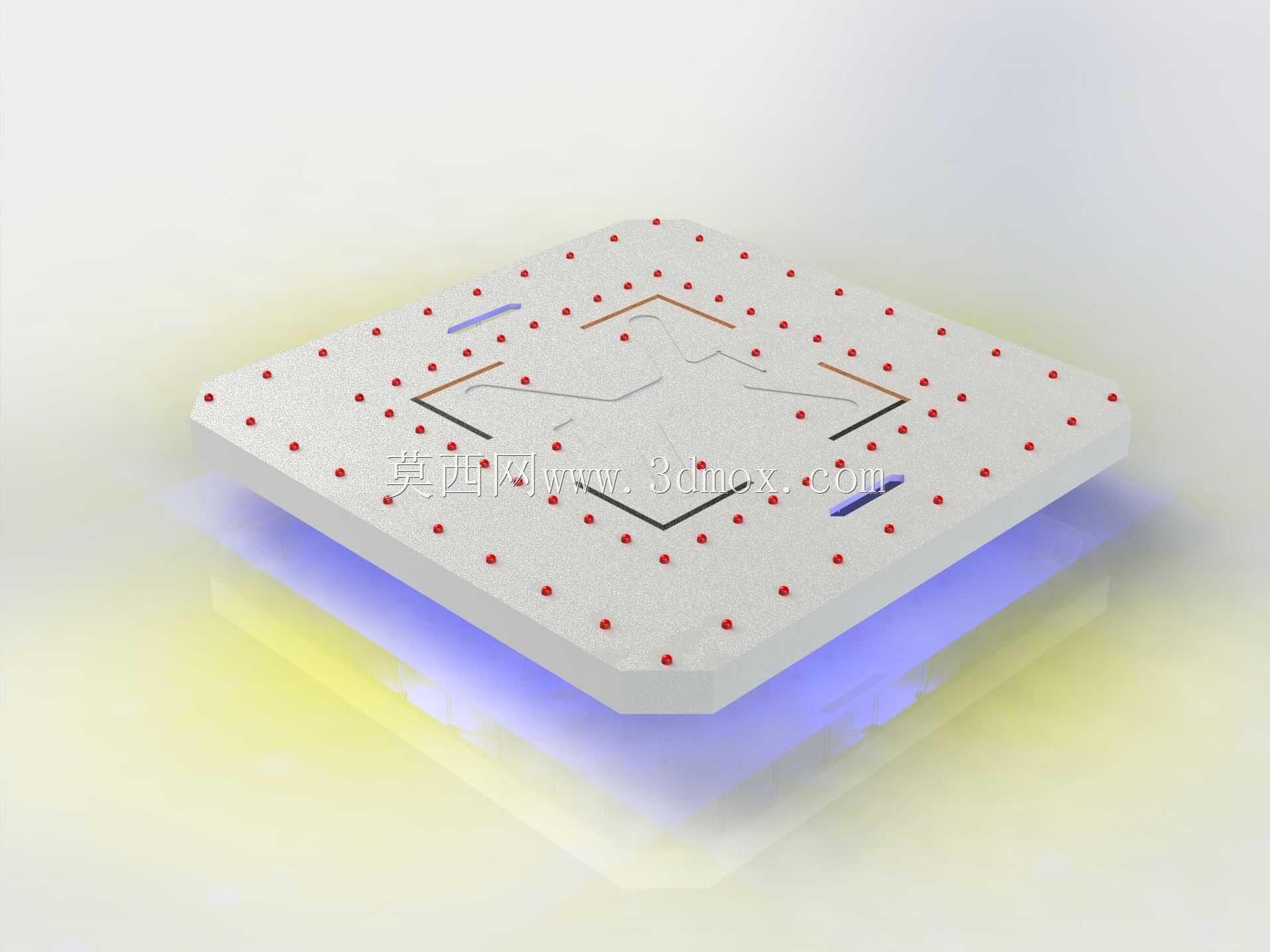

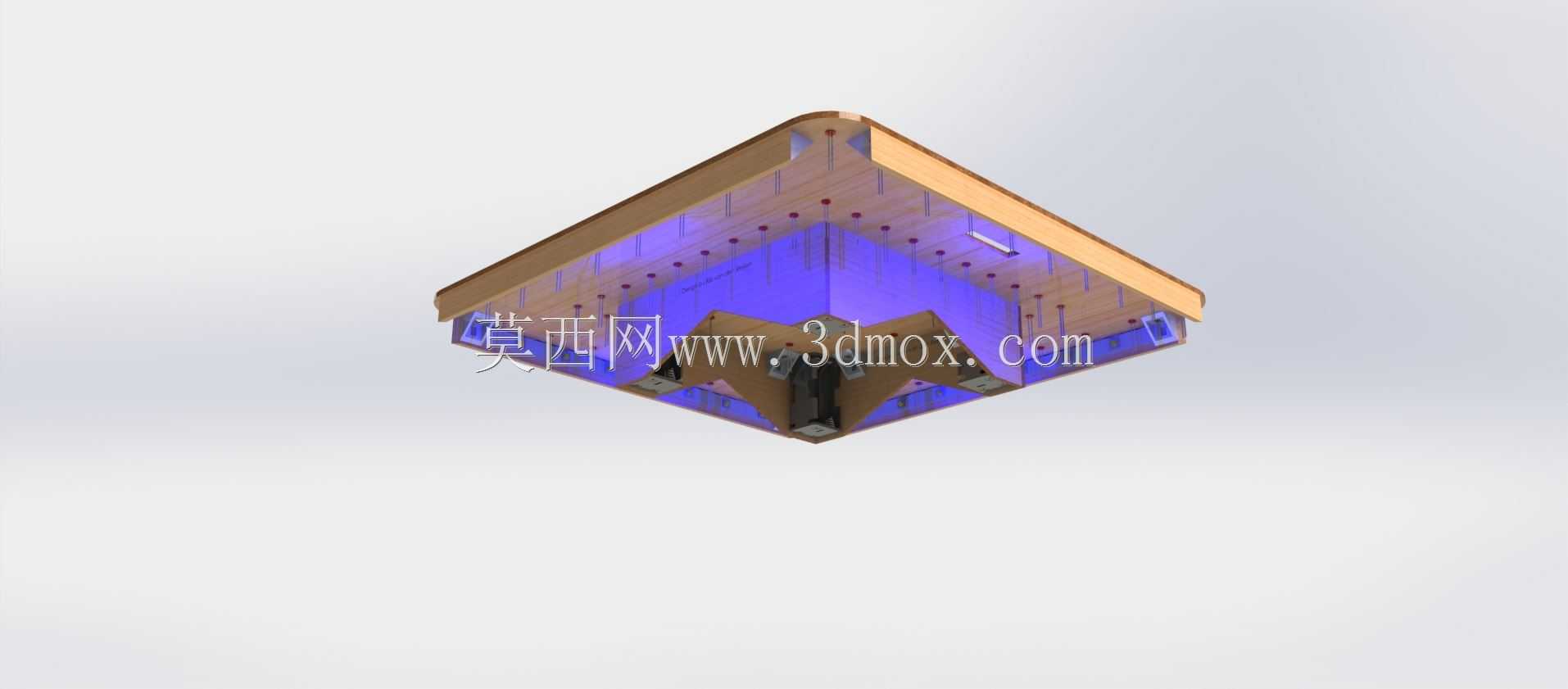

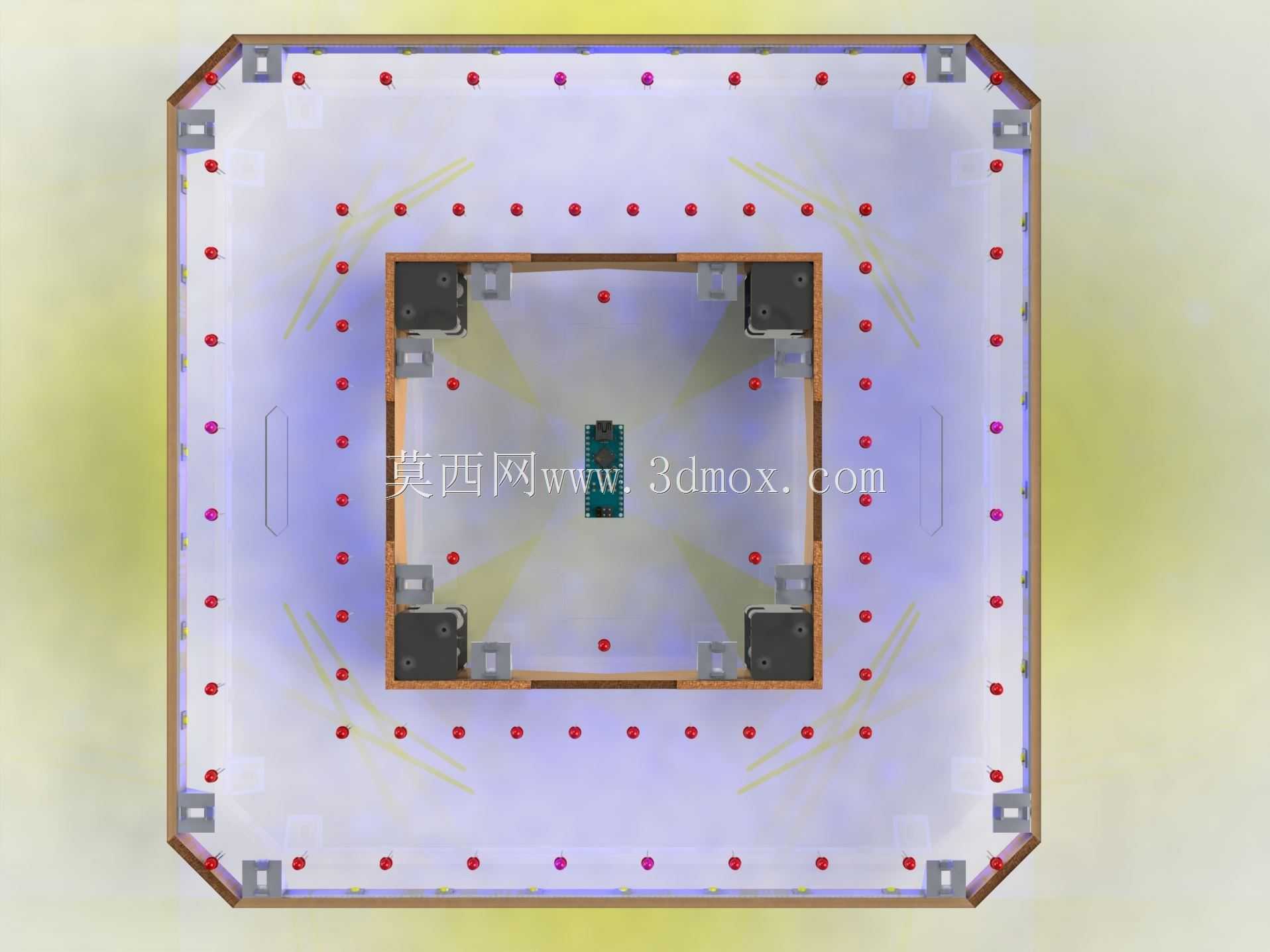

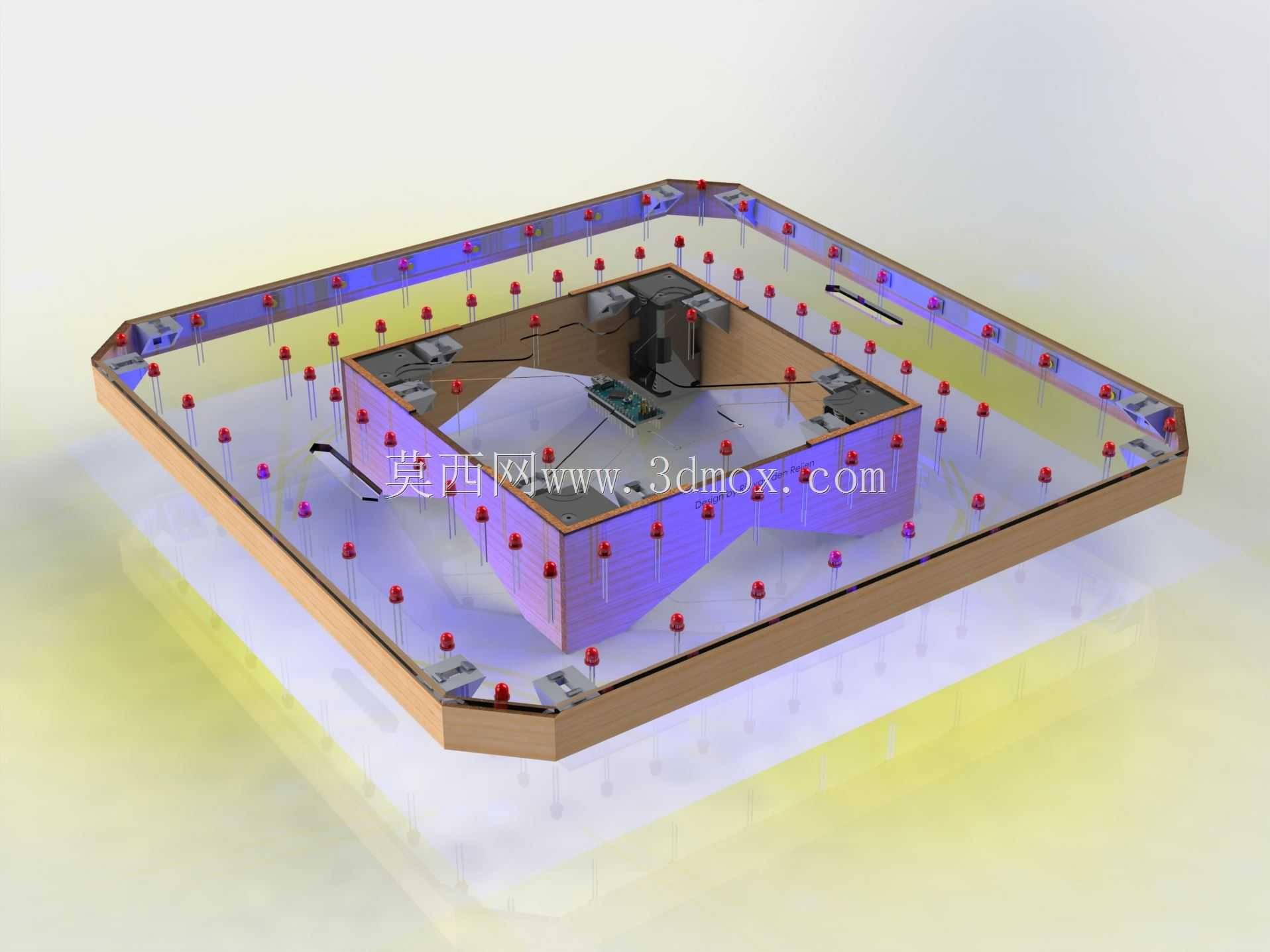

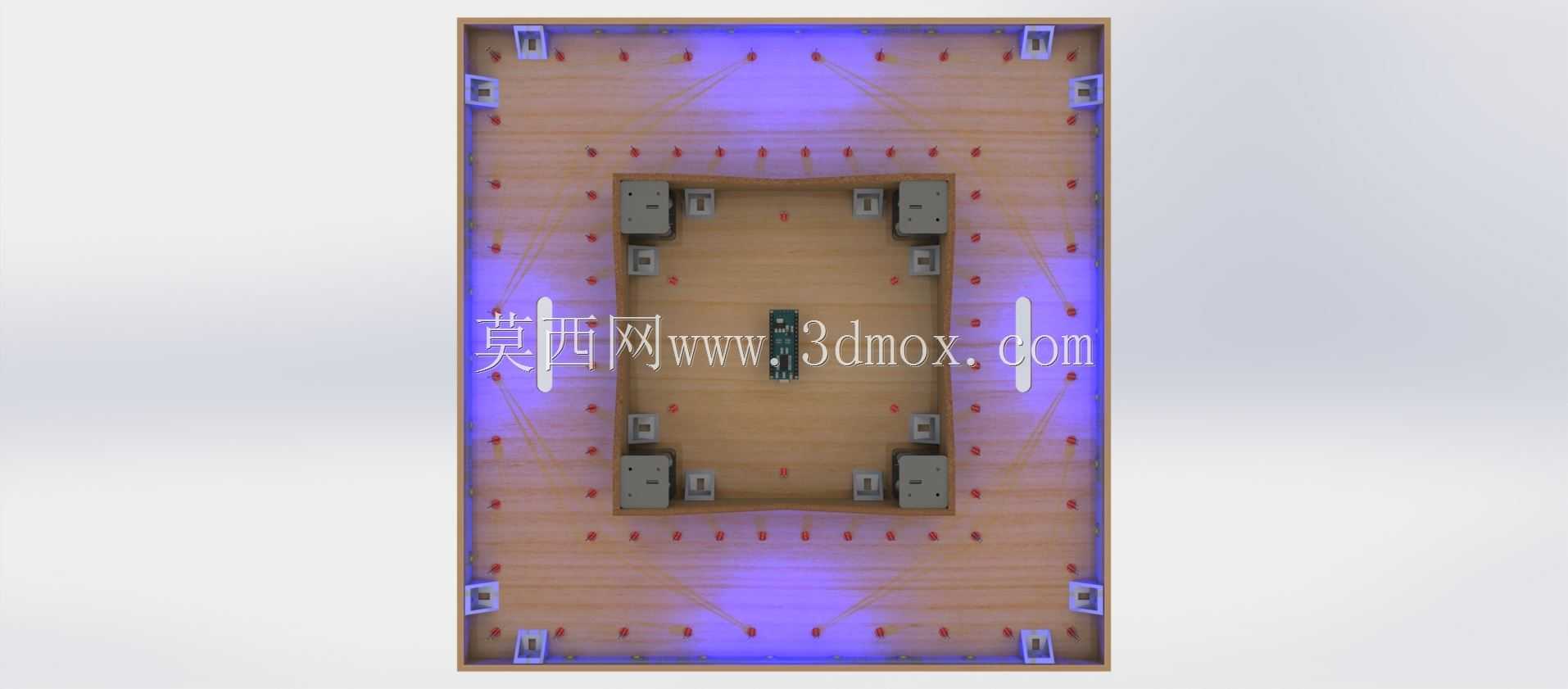

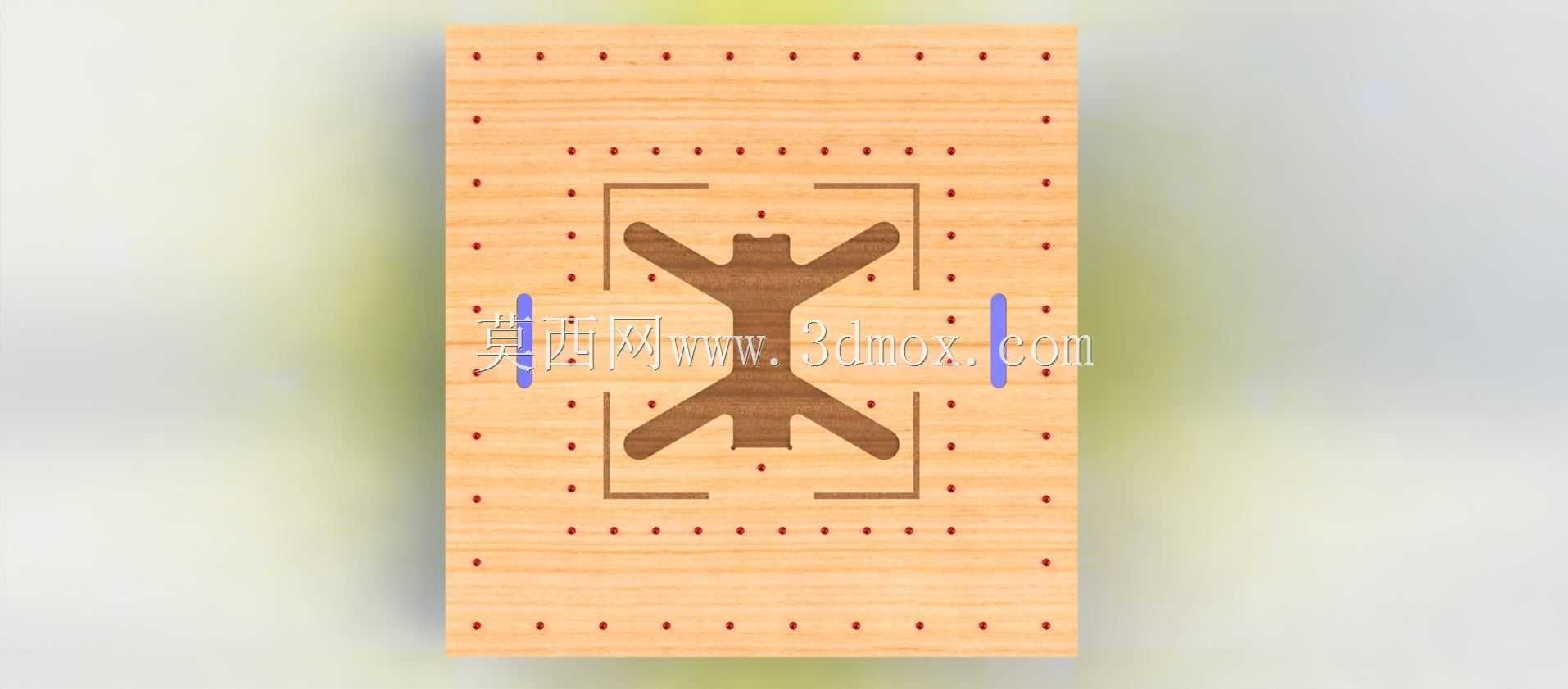

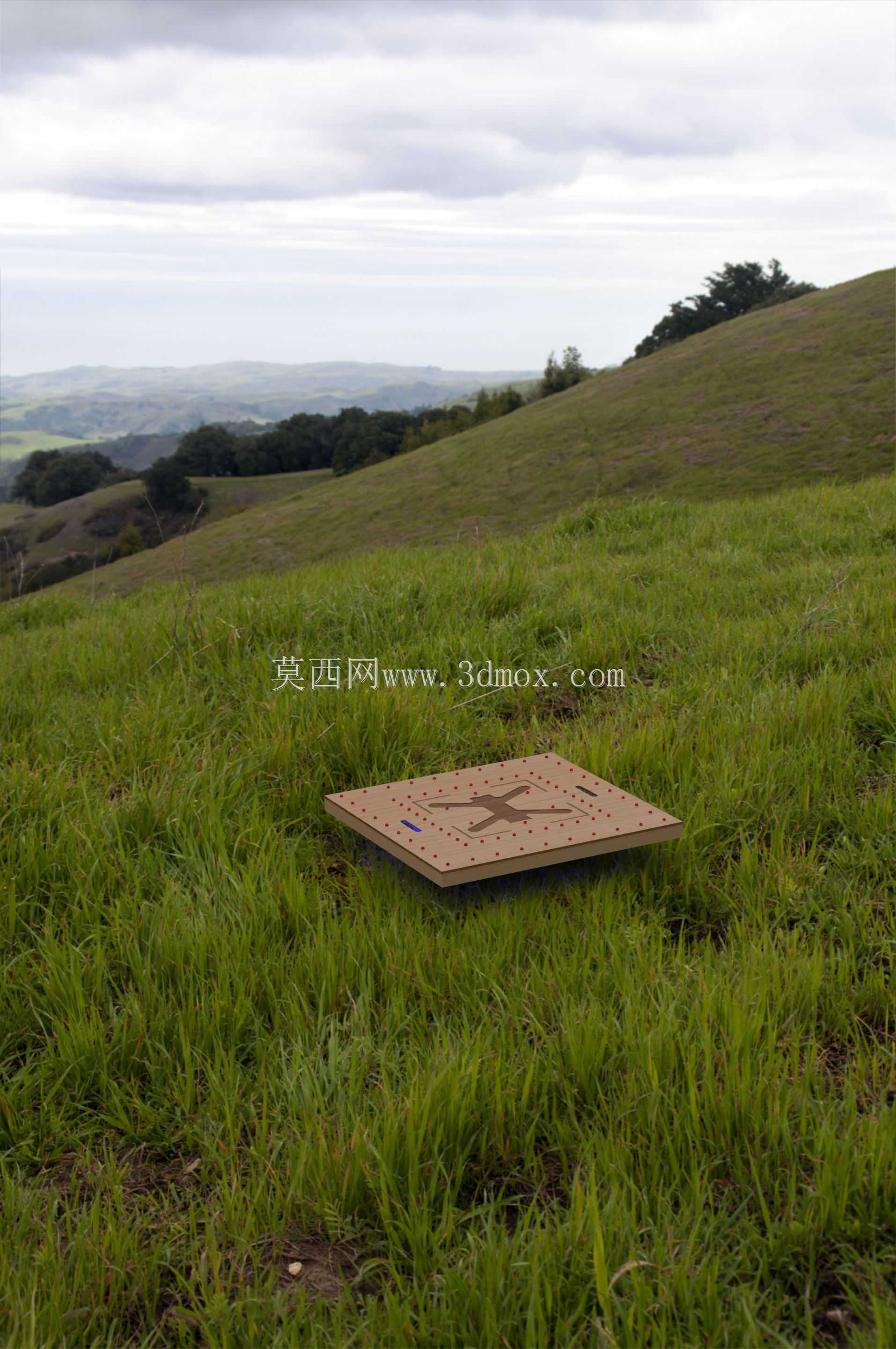

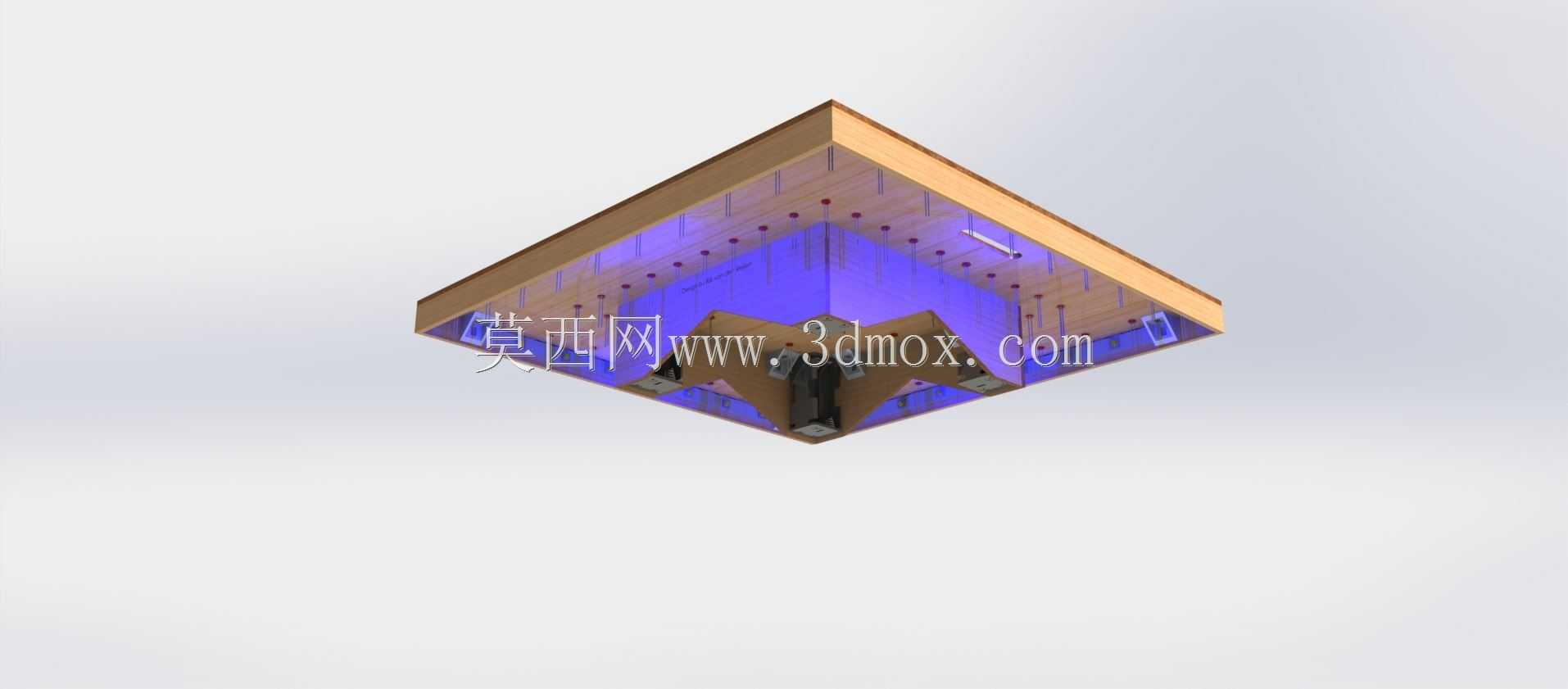

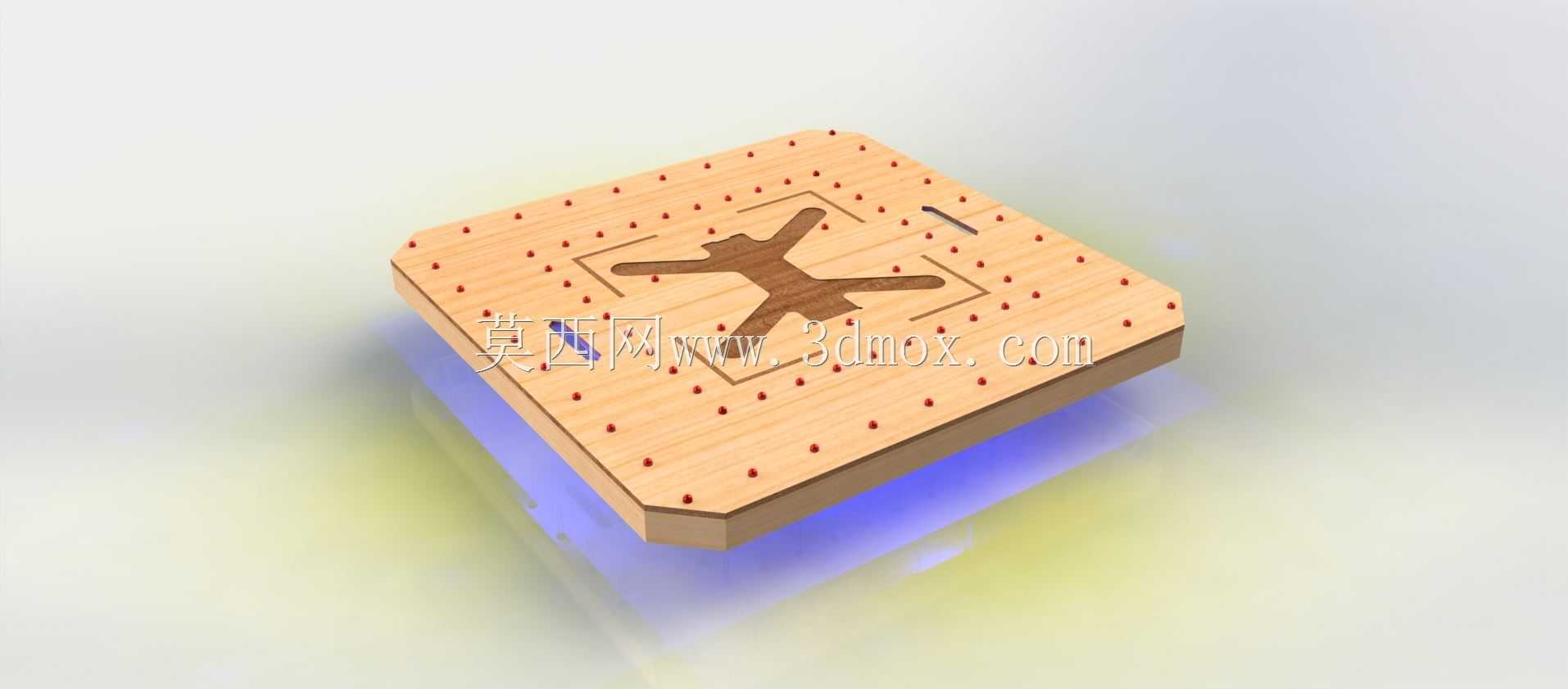

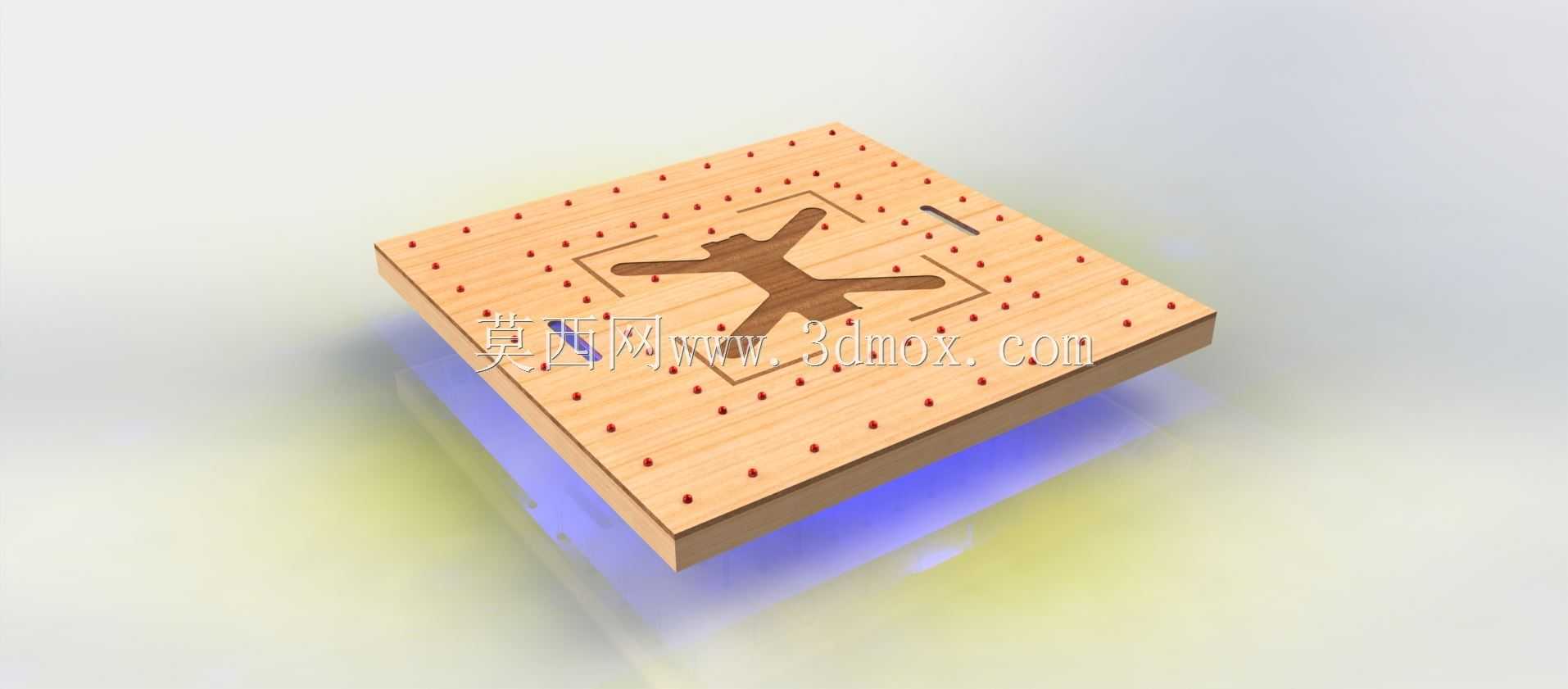

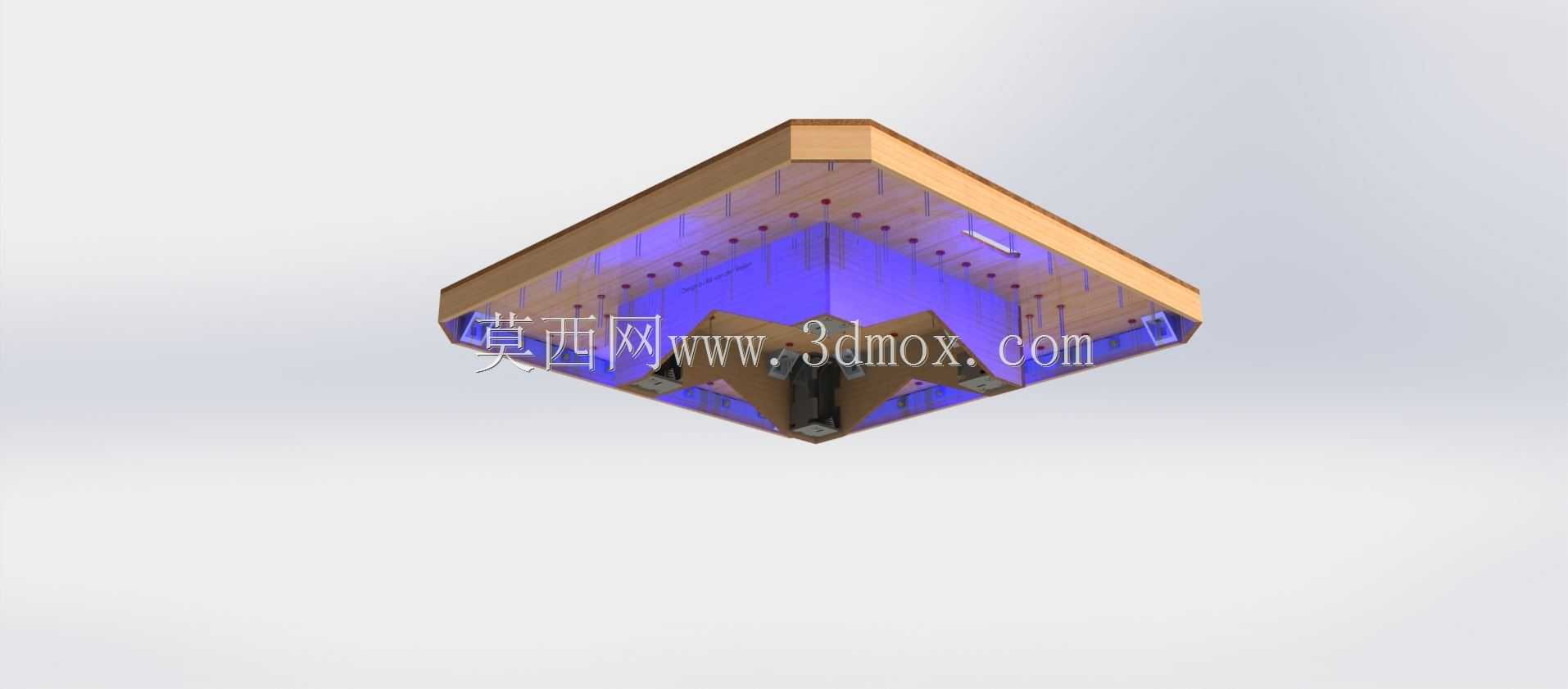

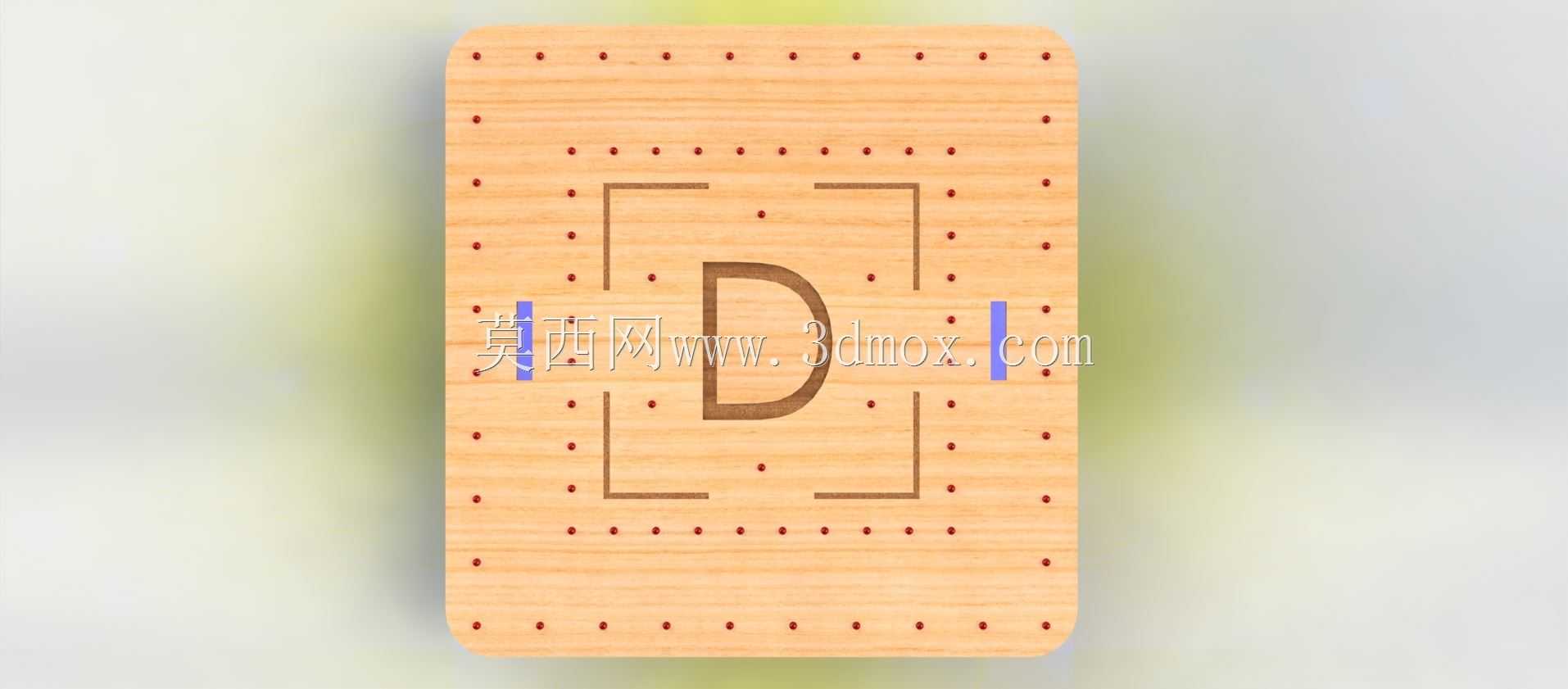

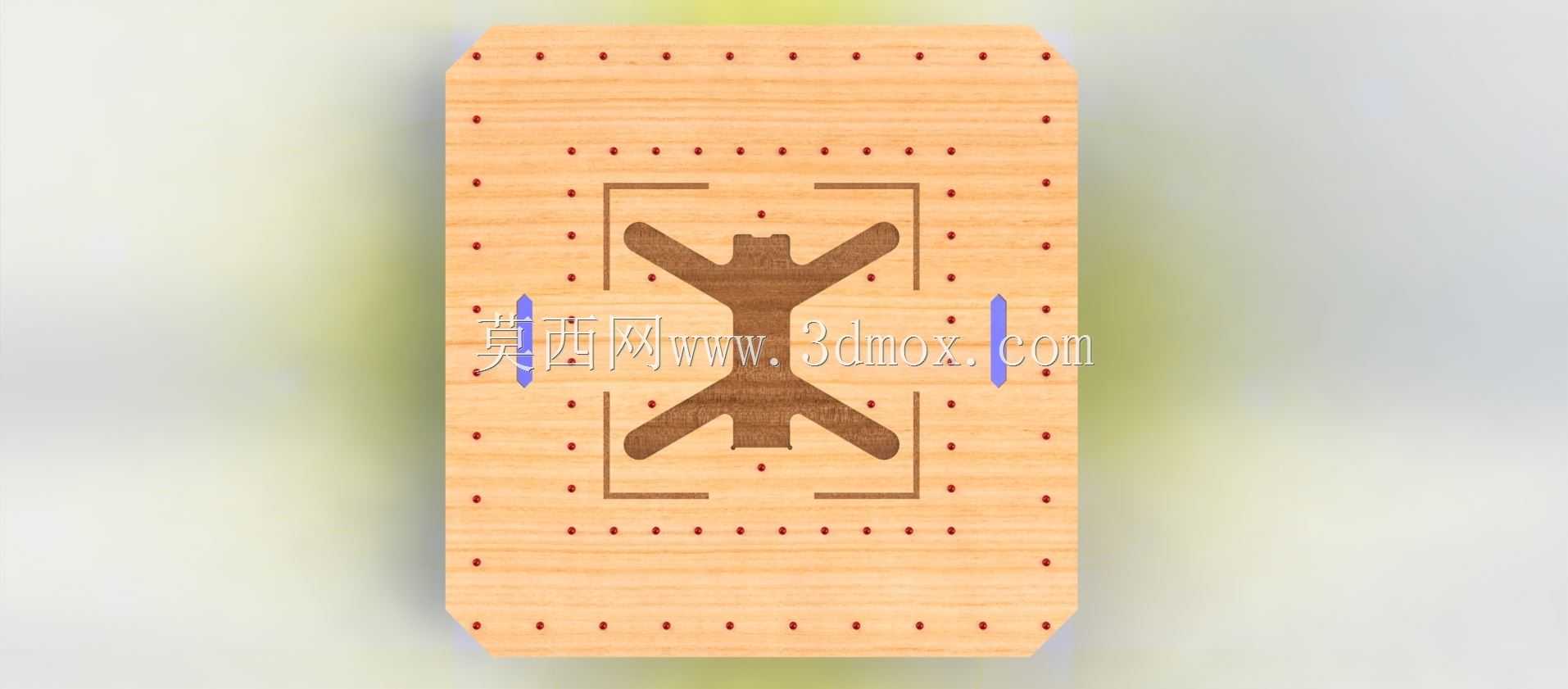

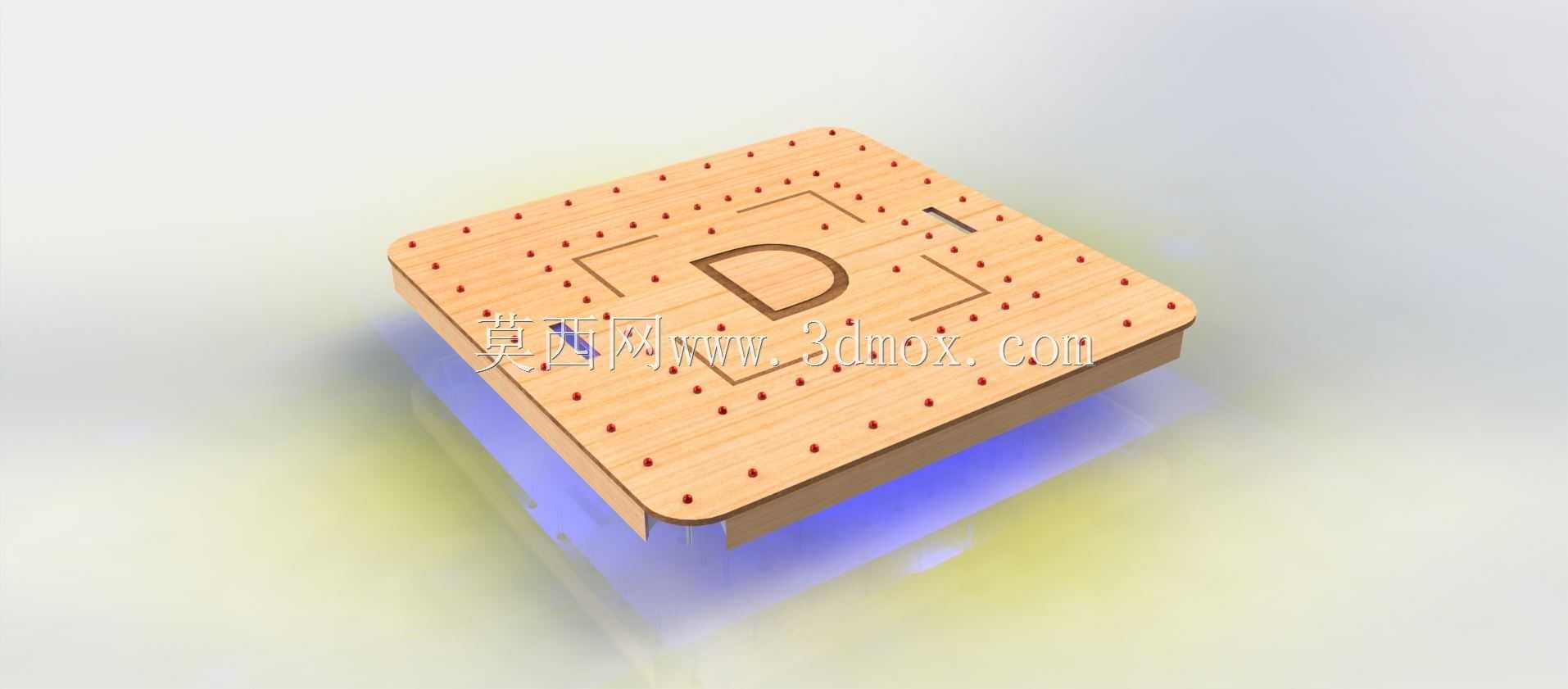

这款木质拼装结构的起降支撑件，主要面向小型FPV穿越机、微型航拍无人机的户外及桌面起降场景使用，能够在非平整地面、桌面、草地等复杂起降面提供稳定的水平支撑基准，避免无人机起降时因地面杂物、凹凸不平导致的桨叶刮蹭、起落架弯折、机身侧翻等问题。从结构设计逻辑来看，整体采用层叠式拼装方案，所有零件均适配激光切割加工工艺，无需额外开模，加工时仅需按照板材排版路径切割即可完成全部零件制备，零件之间通过预设的卡槽、定位孔实现过盈配合拼装，不需要额外粘接或者紧固件连接，普通使用者按照装配对位标记即可快速完成整体组装，后期拆解收纳也十分方便，能够大幅缩小携带体积，适配户外飞手外出携带的收纳需求。主体承载面采用方形圆角设计，中心设置无人机对位标识，起降时飞手可通过标识快速判断起降中心位置，降低起降操作的视觉判断难度；承载面均匀排布的镂空孔位一方面能够降低整体结构重量，另一方面可以在户外有风环境下减少风阻对垫体的吹动影响，同时避免起降时垫面积存灰尘、杂物剐蹭无人机底部传感器。垫体底部设置层叠垫高结构，将承载面与地面留出足够间隙，一方面能够隔绝地面潮气、凸起杂物对无人机机身的影响，另一方面该预留间隙可容纳扩展功能模块的安装，可根据使用需求加装灯光指示、水平校准等辅助组件，不需要额外改动主体承载结构。从安装边界来看，整体外轮廓尺寸适配主流2-5寸FPV无人机的起降安全距离要求，承载面的平面度公差控制在激光切割加工可实现的合理范围内，拼装完成后整体无突出尖锐边角，所有外露边缘均做圆角过渡处理，避免使用过程中划伤使用者或者刮蹭无人机机身线材。零件设计时预留了尺寸缩放调整的余量，使用者可根据自身使用的无人机尺寸，按比例缩放所有零件的切割尺寸，不需要重新调整零件之间的配合公差，即可适配不同轴距的微型无人机使用需求；材料适配性较强，除常规椴木层板外，也可使用亚克力、薄铝板等常规激光切割可加工材料制备，不需要修改切割路径即可直接加工。
