小型四旋翼飞行器机架结构设计方案

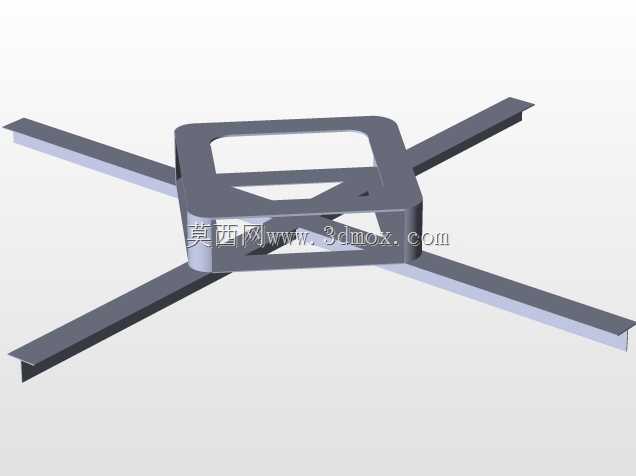

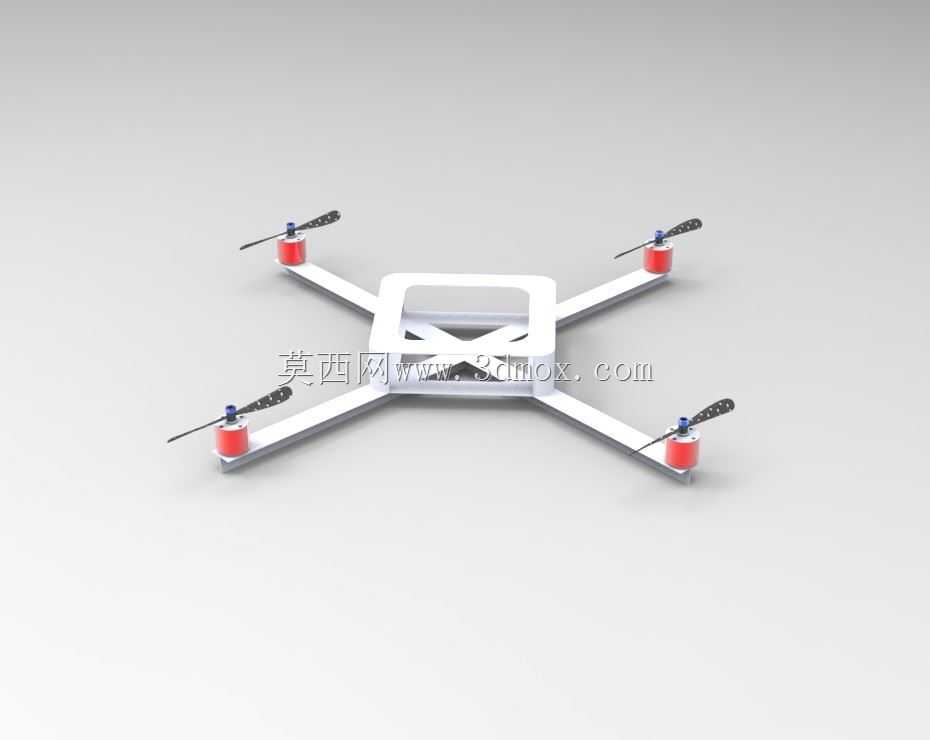

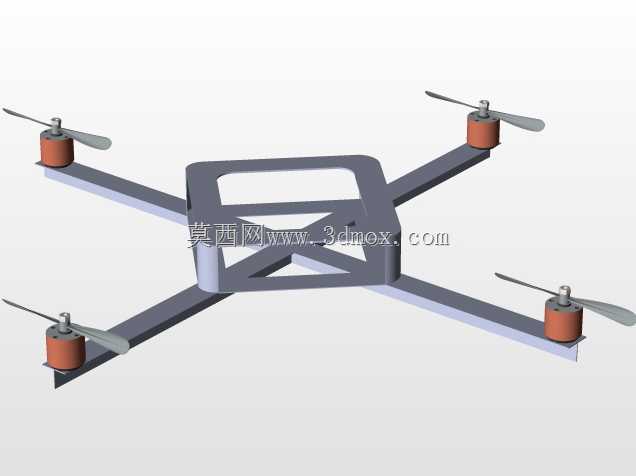

这款四旋翼机架作为小型多旋翼飞行器的核心承载结构，主要面向低空航拍、教学实验、小型载荷投送等民用场景使用，整体采用对称X型布局，四个机臂从中心主体向四个方向等角度延伸，能保证旋翼转动时的力矩平衡，降低飞行控制的调参难度。中心主体区域做了方形中空设计，既可以预留飞控板、电池、电调等核心电子元件的安装空间，中空结构也能减少机架整体自重，同时给电子元件留出足够的散热间隙，避免长时间飞行时元件积热导致的工作异常。机臂末端设置了电机安装座，安装位的孔位匹配常规22系列外转子无刷电机的安装尺寸，安装座与机臂采用一体化衔接结构，减少拼接带来的应力集中问题，电机座上方预留了螺旋桨的安装间隙，能适配8-10寸规格的正反螺旋桨，保证桨叶转动时不会与机臂、中心架产生剐蹭。从安装边界来看，机臂展开后相邻电机轴的中心距控制在300mm区间内，机架整体最大外轮廓尺寸不超过350mm，属于小型便携类机架范畴，中心安装区域的平面尺寸为80mm*80mm，可兼容市面上主流的迷你飞控、分电板的安装孔位，电池仓位置设置在中心架下方重心处，能避免电池偏移带来的整机重心漂移问题，降低飞行过程中的姿态修正能耗。设计过程中优先考虑了结构的抗扭性能，机臂截面采用矩形薄壁结构，在保证轻量化的前提下提升侧向抗形变能力，应对飞行过程中遇到的突发气流冲击时，机臂形变量控制在合理范围内，不会因为机臂抖动导致旋翼平面倾斜，影响飞行稳定性。机架整体的受力路径经过优化，旋翼产生的升力通过机臂传递到中心架，再均匀分散到中心架的各个安装点位，避免局部应力过大导致的结构断裂，日常教学场景中，这款机架可作为无人机结构设计的教学样件，帮助学习者理解多旋翼飞行器的布局逻辑、受力传递路径以及元件安装的空间规划思路；航拍场景下，机架下方预留了相机挂载的安装孔位，可搭载轻量化的运动相机完成低空拍摄作业，整体结构没有多余的冗余设计，所有结构特征都服务于减重、提升结构强度、优化安装空间这几个核心需求，机臂与中心架的衔接处做了圆角过渡处理，既减少应力集中，也能避免组装过程中尖锐边角划伤操作人员。
