直升机旋翼连接枢纽金属构件

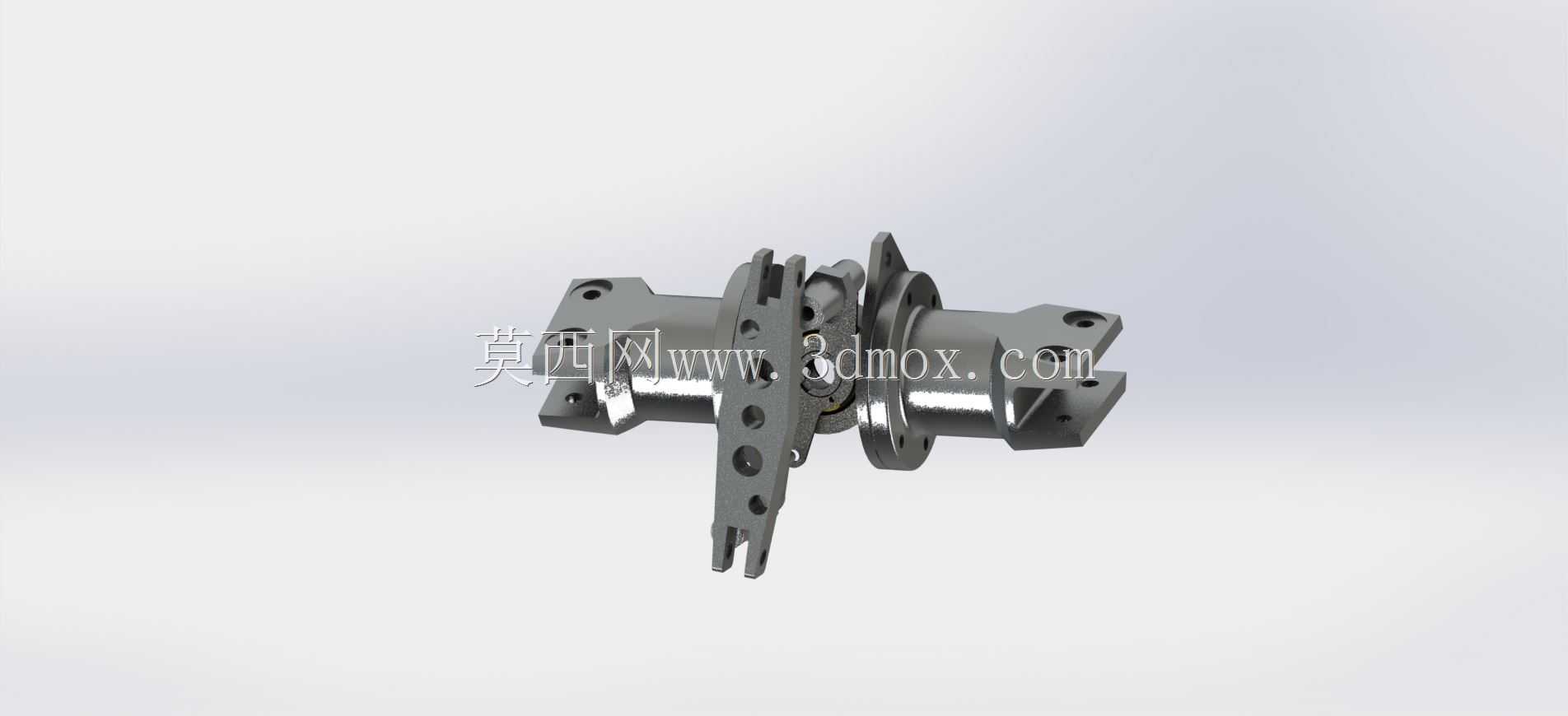

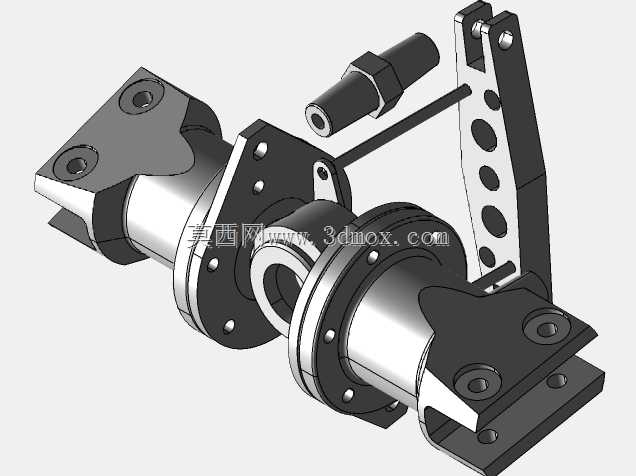

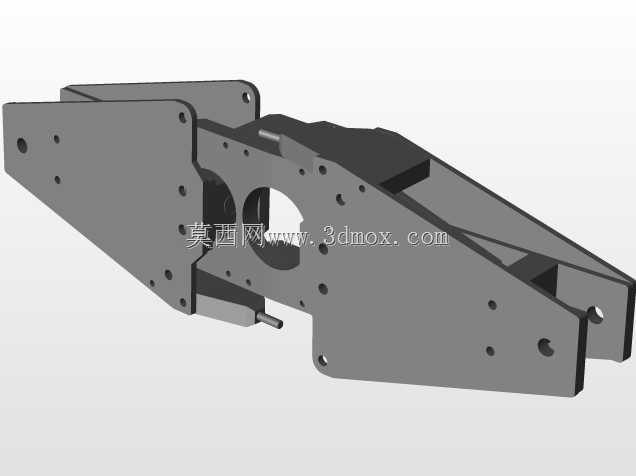

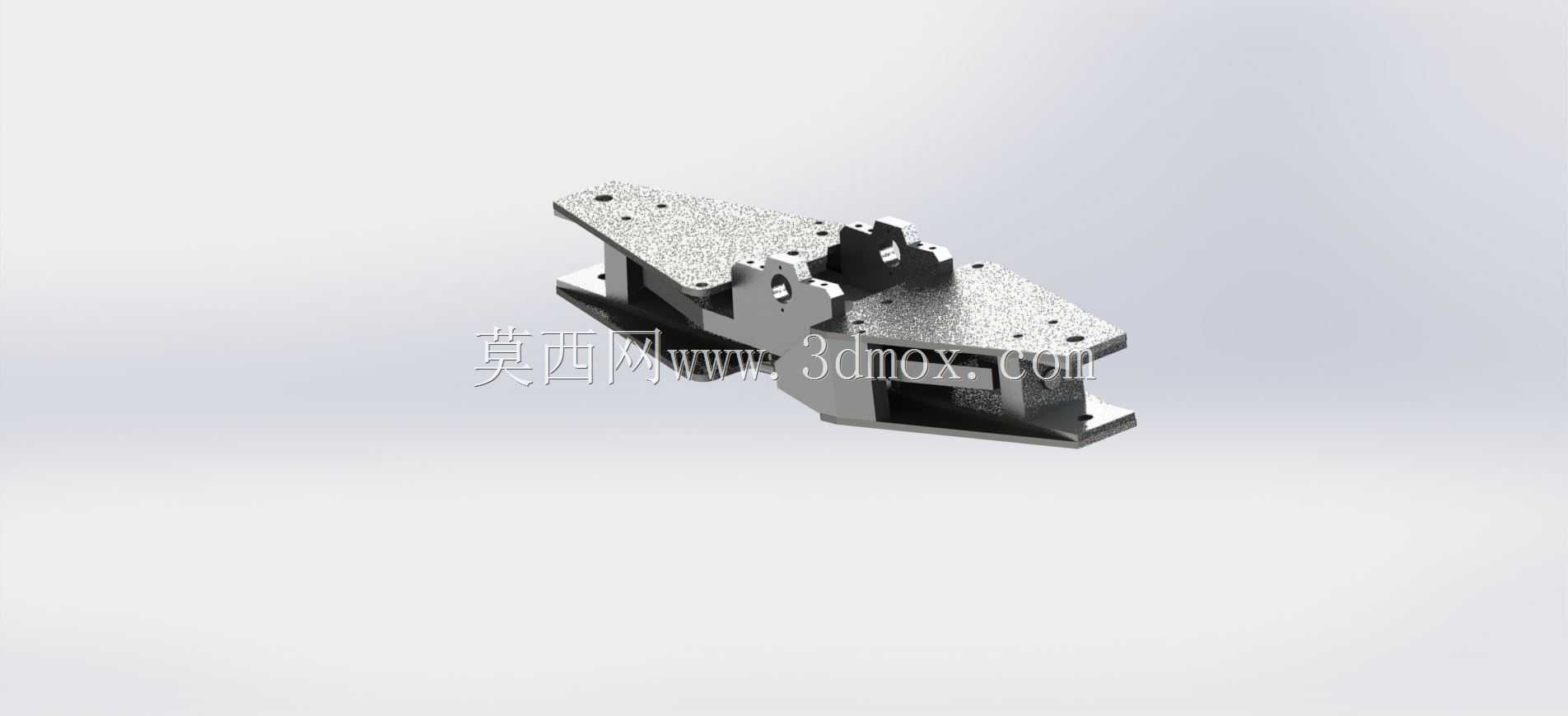

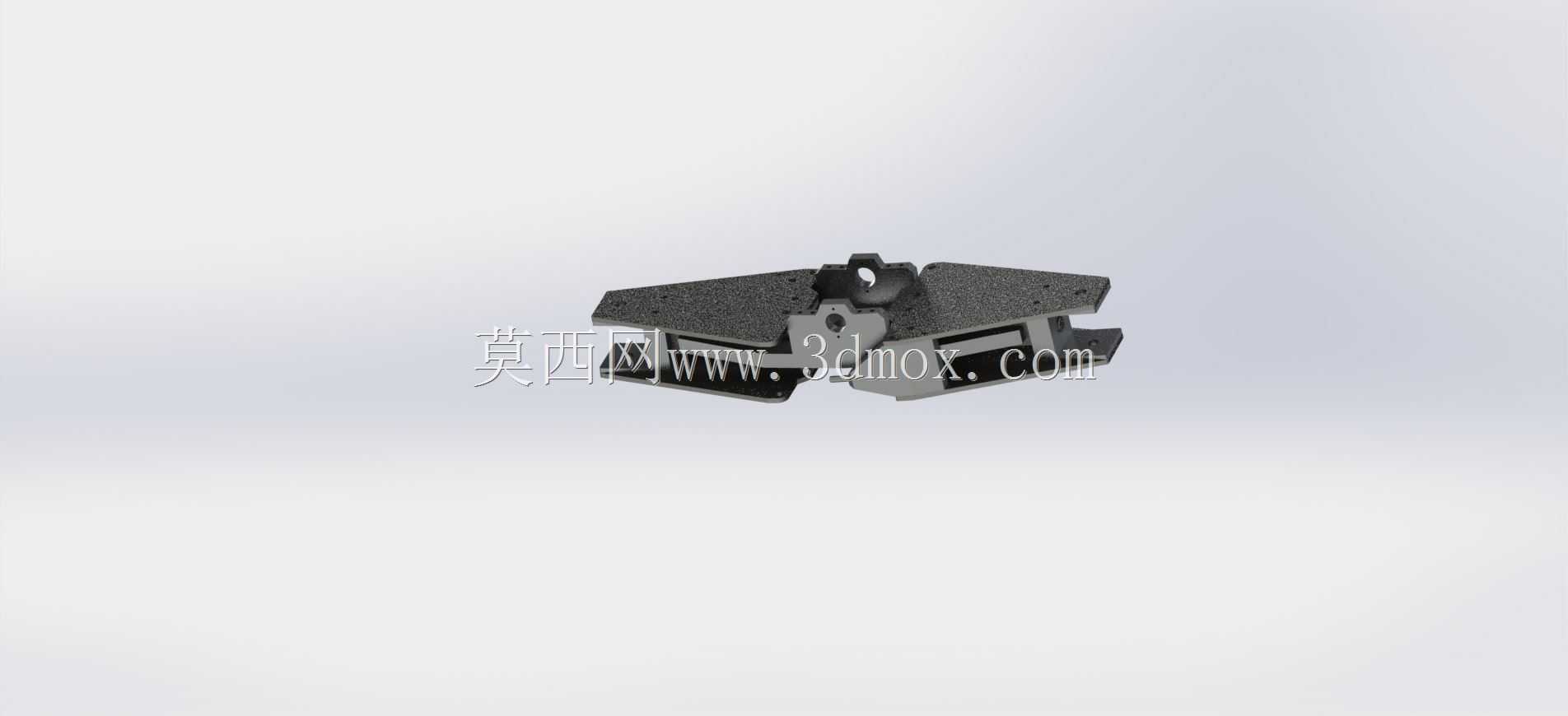

该构件作为直升机旋翼系统的核心连接枢纽，主要承担旋翼桨叶与主减速器输出轴之间的载荷传递功能，在实际飞行场景中，需要同时承受桨叶旋转产生的离心力、挥舞摆振带来的交变弯矩，以及机动飞行时的冲击载荷，是保障旋翼系统稳定运行的关键受力部件。从结构设计来看，整体采用对称式布局，中部设置带定位止口的法兰安装面，用于与主旋翼轴的输出端配合定位，法兰端面上预留的均布螺栓孔可实现与轴端法兰的刚性连接，保证扭矩传递的可靠性，安装时需要保证法兰端面与旋翼轴线的垂直度公差控制在0.02mm以内，避免旋转过程中出现偏载振动。构件两侧延伸出带铰接孔的支臂结构，用于连接旋翼桨叶的变距摇臂与桨根接头，铰接孔内预留了轴承安装位，可适配向心关节轴承的装配，满足桨叶在旋转过程中挥舞、摆振、变距三个自由度的运动需求，支臂上的减重孔在保证结构强度的前提下，有效降低了构件自身重量，减少了旋翼系统的旋转惯量。设计过程中，针对交变载荷的疲劳特性，在支臂与主体连接的过渡位置均采用大圆角过渡结构，避免应力集中导致的疲劳失效，所有受力面的粗糙度均控制在Ra1.6以下，减少表面缺陷带来的疲劳源。构件的整体外形尺寸适配中小型直升机的主旋翼安装边界，轴向总长度控制在220mm左右，最大法兰直径为140mm，两侧支臂的铰接孔中心距为180mm，安装时需要预留至少30mm的周边空间，用于布置变距拉杆与润滑管路，避免运动过程中出现结构干涉。在实际应用场景中，该构件的加工材料通常选用高强度航空铝合金或钛合金，经过锻压成型后再进行精密机加工，保证内部金属纤维的连续性，提升整体抗疲劳性能，装配完成后需要进行动平衡测试，剩余不平衡量需控制在规定范围内，避免高速旋转时引发整机振动。从结构建模的角度来看，该构件的建模过程需要重点关注铰接孔的同轴度、法兰面的平面度以及各支臂的位置度公差，所有配合面的尺寸公差均需按照航空级精度要求设定，才能满足实际装配与使用需求。
