超轻型载人直升机桁架式机身结构设计

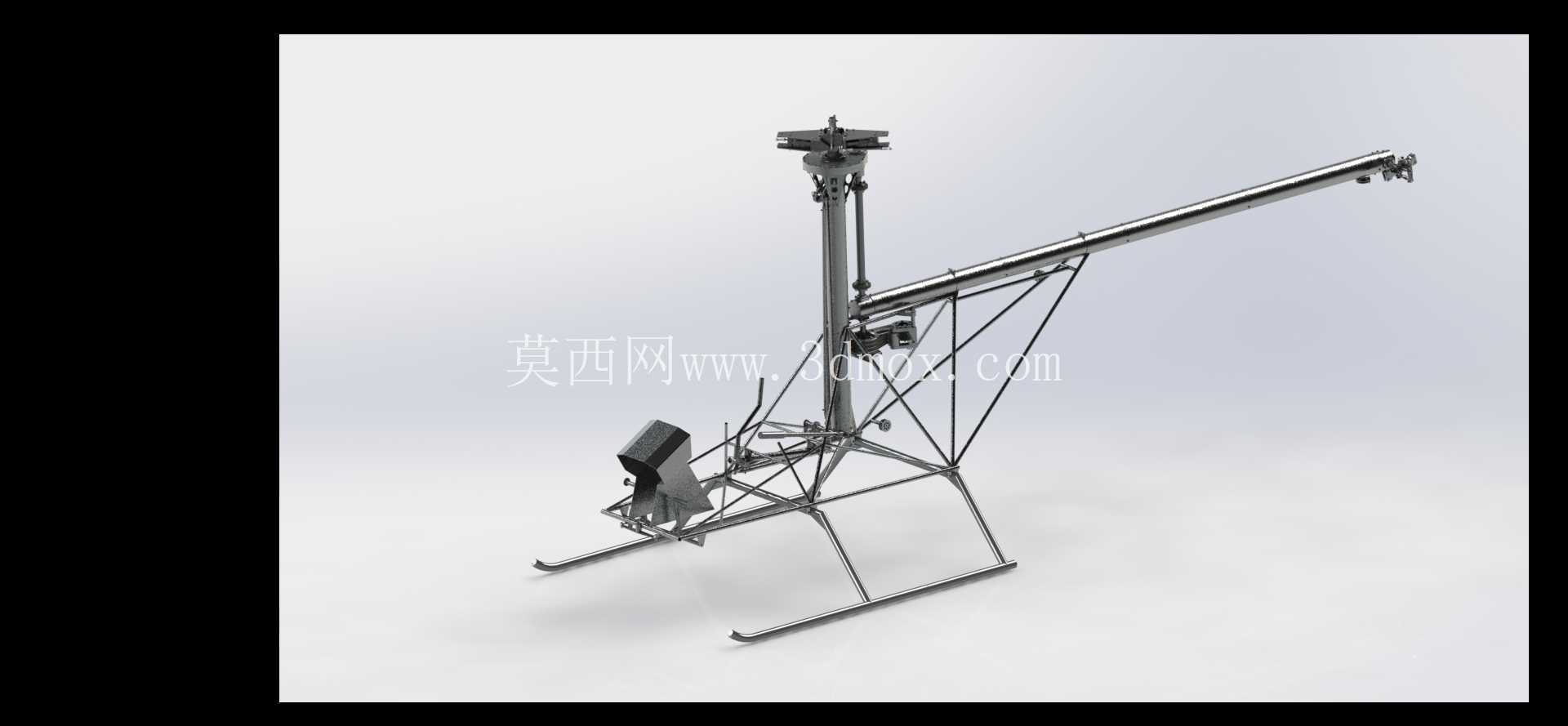

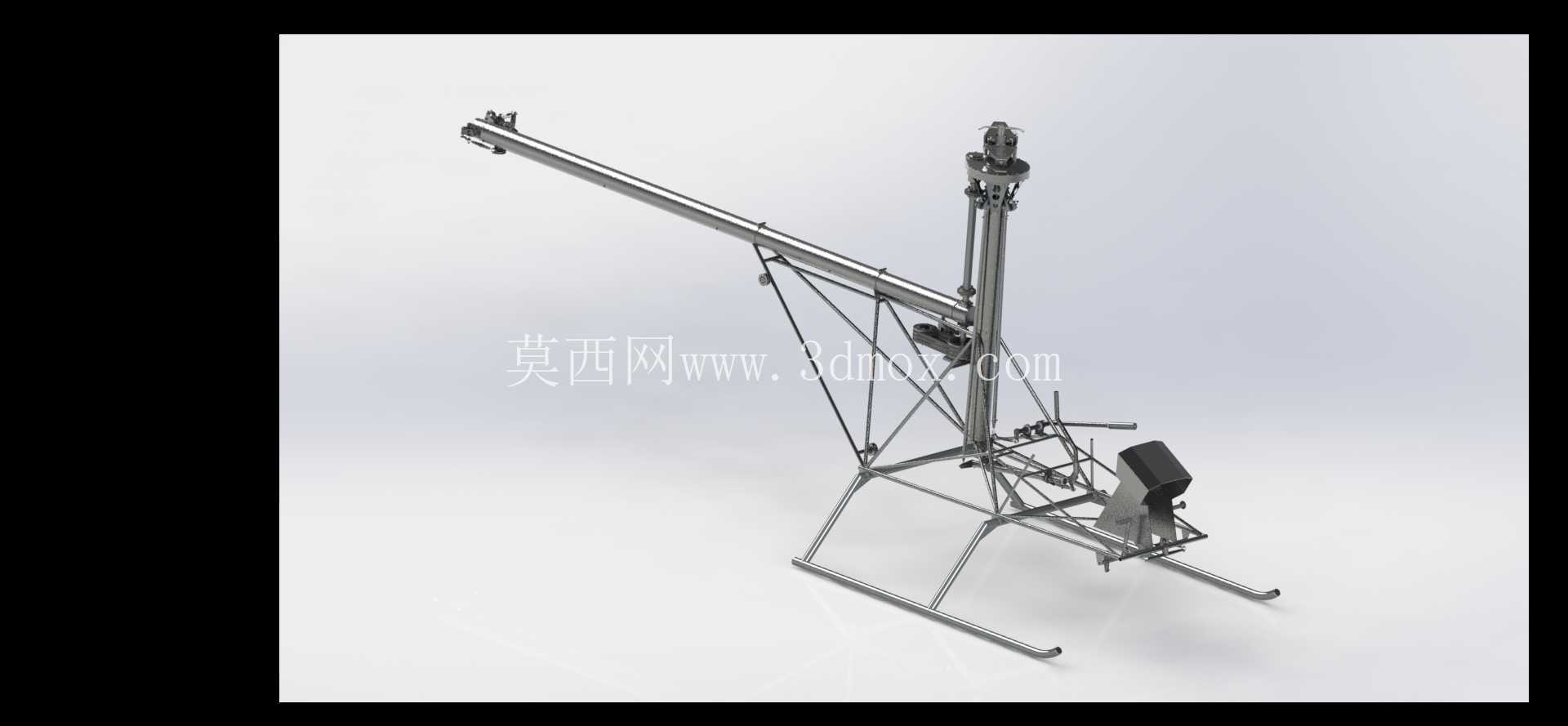

这套超轻型直升机的三维结构模型，完整还原了裸机状态下的机身承载框架、旋翼安装基座、尾梁支撑结构与滑橇式起落架的全部装配关系，没有覆盖蒙皮、内饰与动力外装部件，能让结构设计从业者清晰看到整机传力路径的排布逻辑。在实际应用场景中，这类超轻型直升机多用于低空农林植保作业、航空运动体验、短途低空巡检、应急救援前置侦查等场景，对整机自重控制要求极高，因此设计阶段全程围绕“减重优先、强度冗余可控”的核心思路展开。

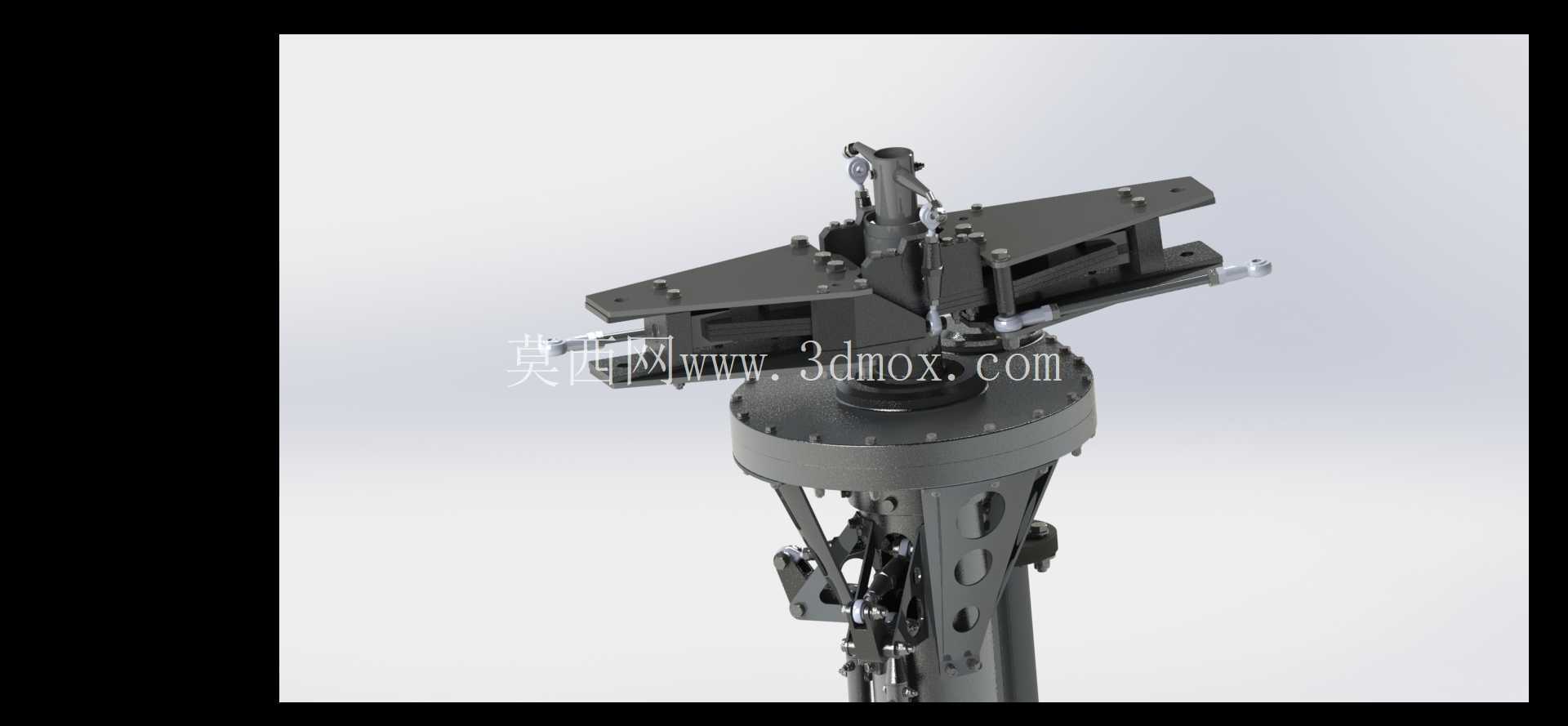

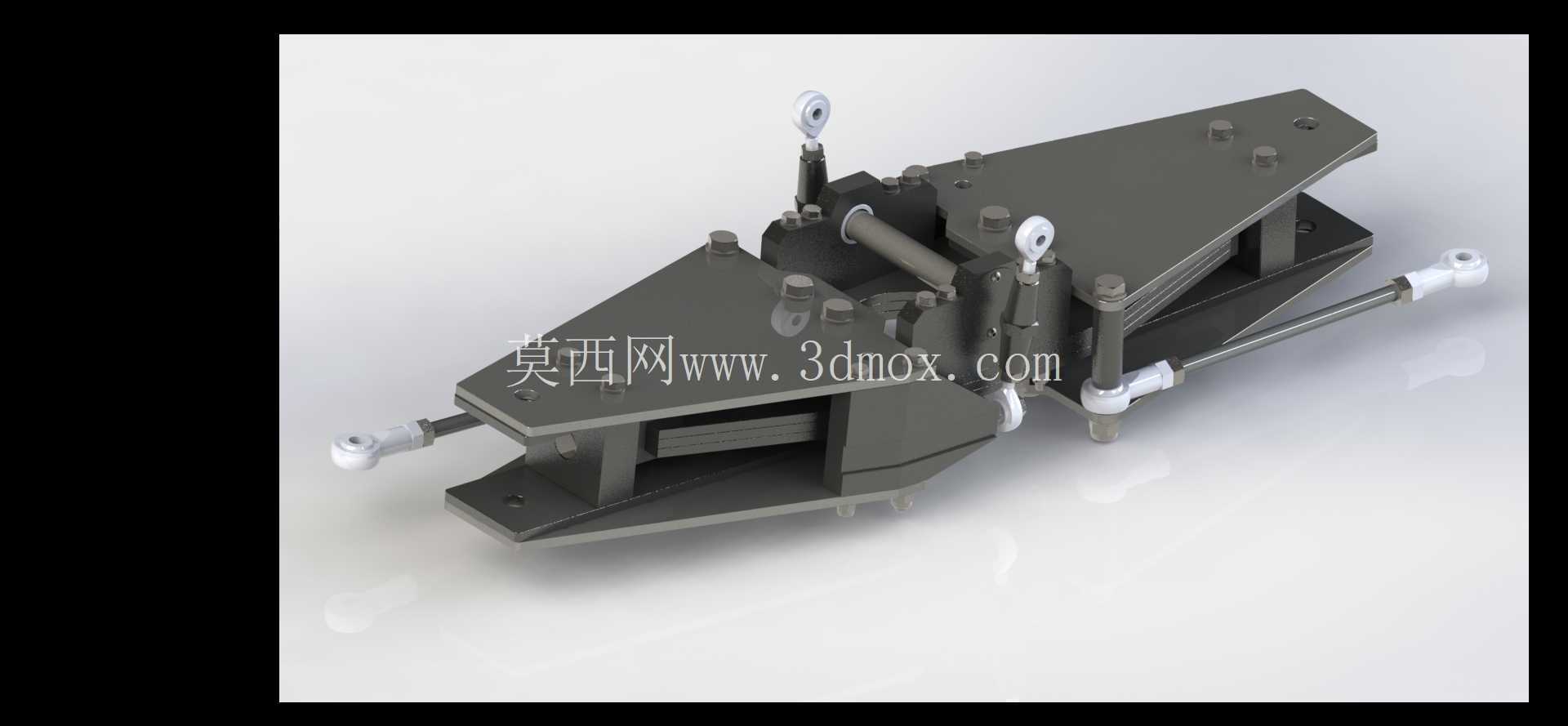

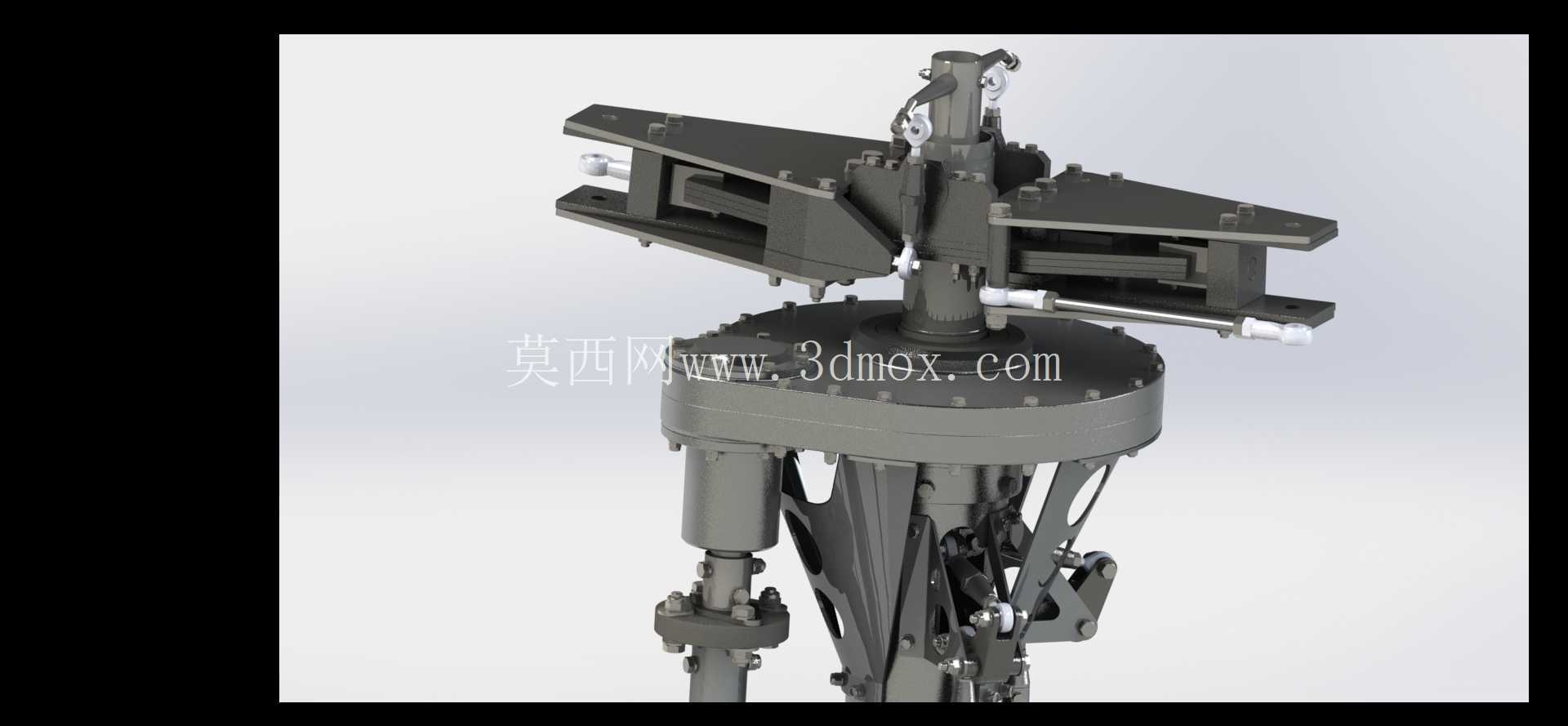

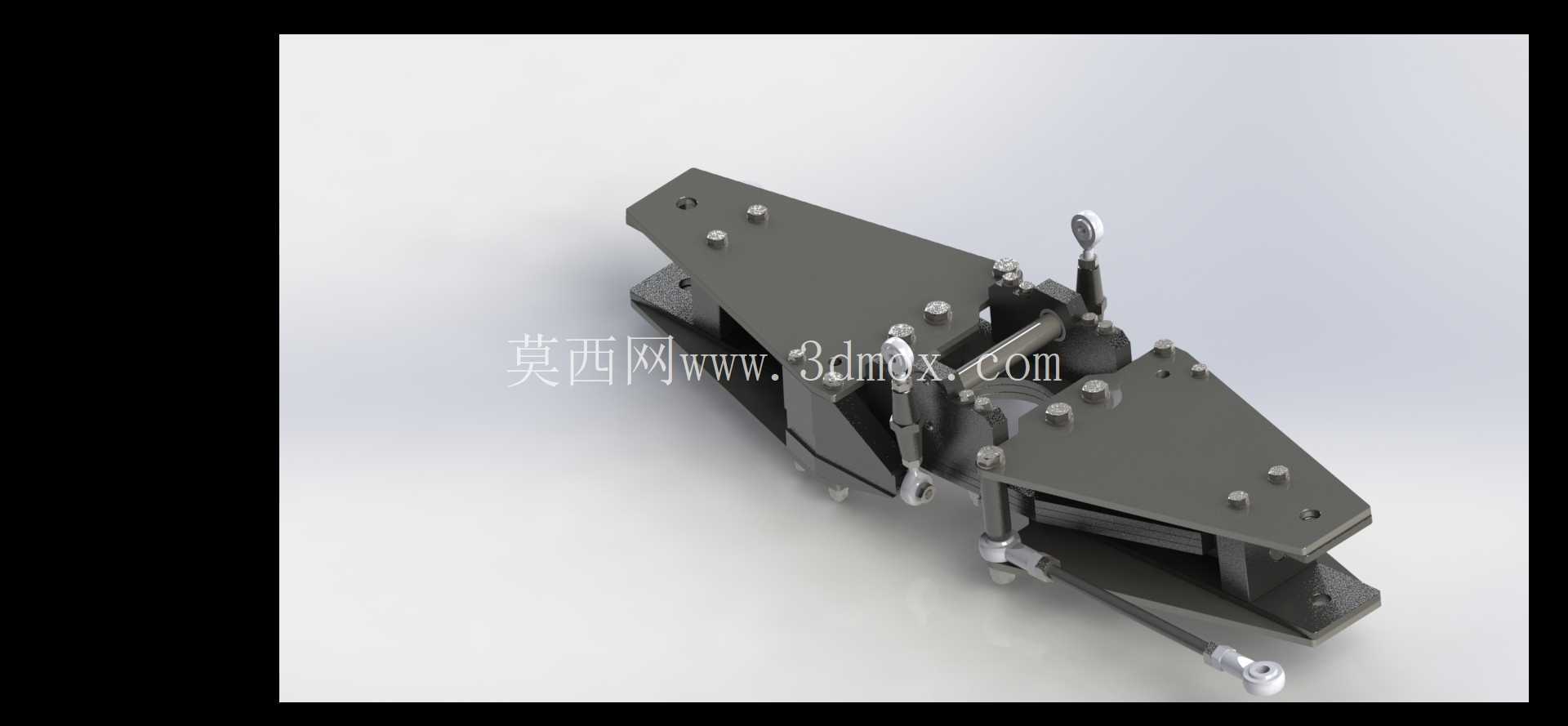

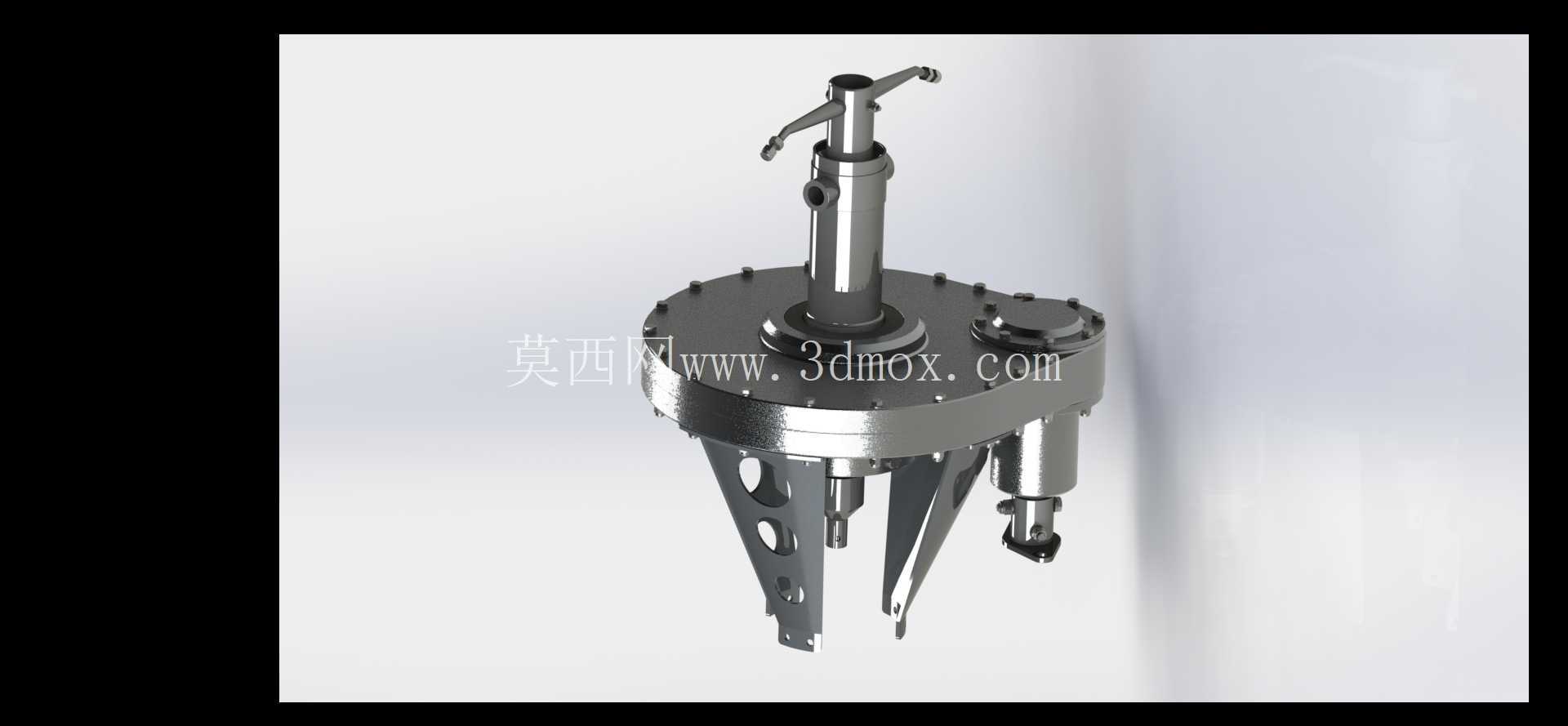

从功能特性来看，该结构采用焊接钢管桁架式机身设计，主承力框架使用薄壁合金钢管拼接，通过三角形稳定结构分散旋翼转动带来的振动载荷、飞行过程中的气动载荷与着陆冲击载荷，相比整体蒙皮承力结构，桁架式设计能在同等强度下将机身自重降低40%以上，同时便于后期维护时快速检测管材疲劳损伤、更换局部受损构件，不需要大面积拆解蒙皮结构。主旋翼安装基座位于机身框架顶部中心位置，设计时预留了旋翼主轴、倾斜盘操纵机构的安装空间，基座与主框架的连接节点做了局部管材加厚处理，应对旋翼旋转产生的交变扭矩，避免长期使用后节点出现疲劳开裂。

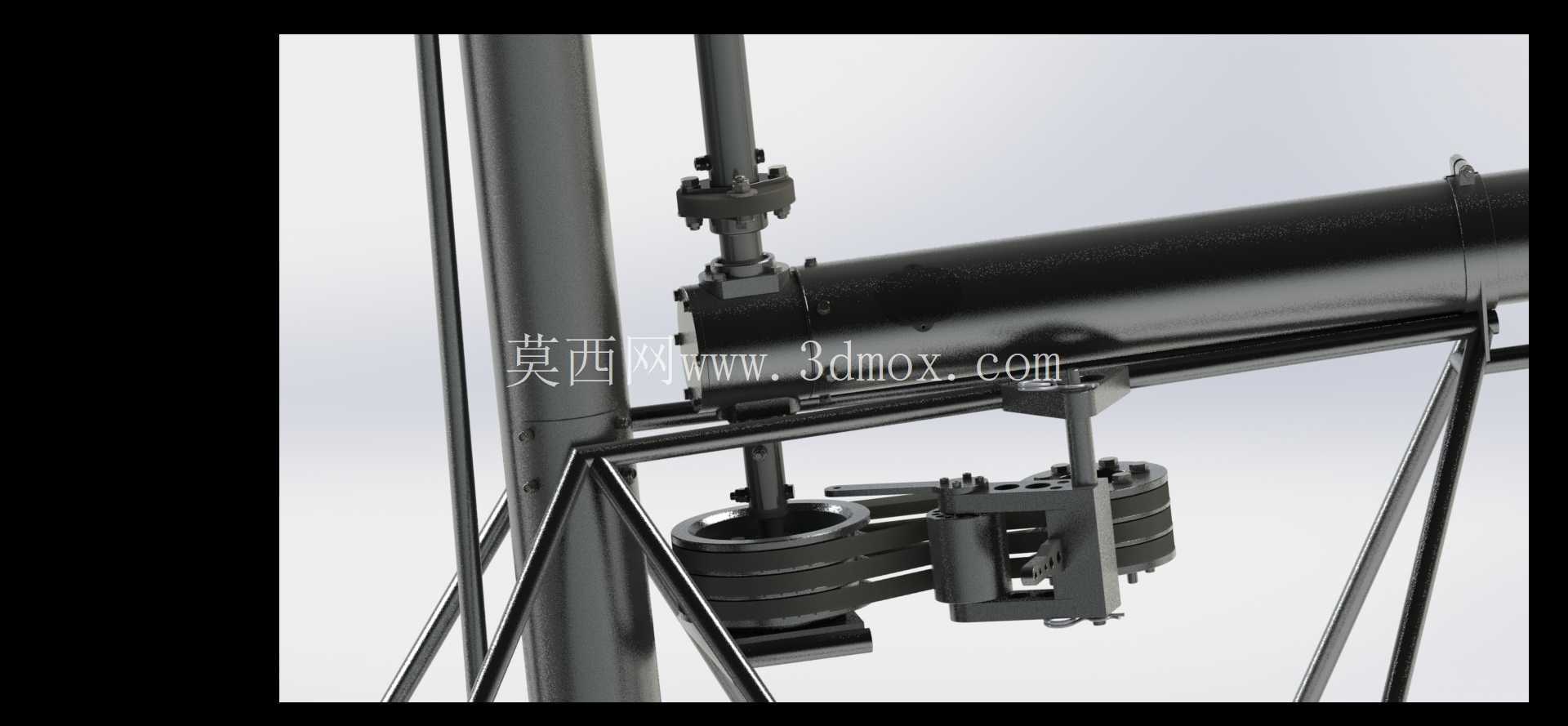

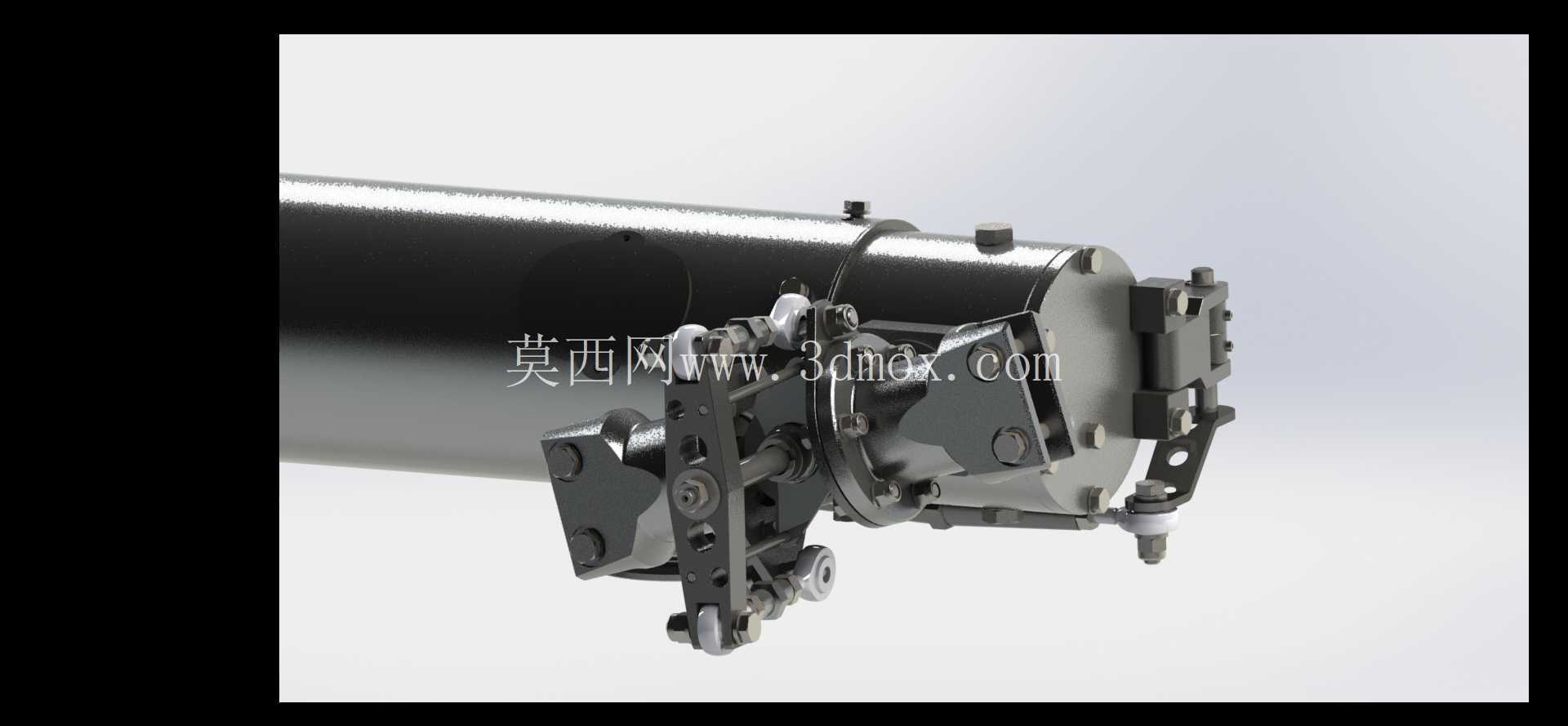

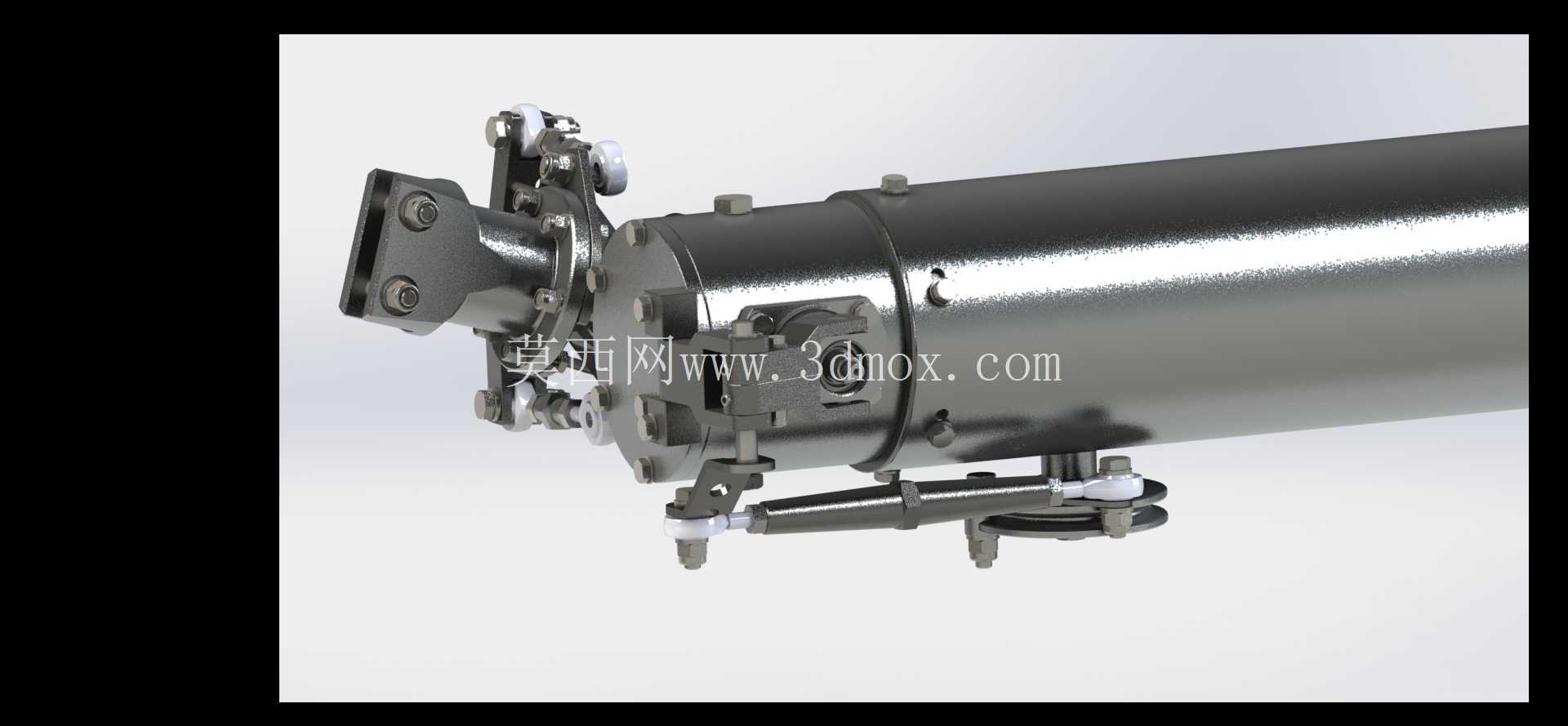

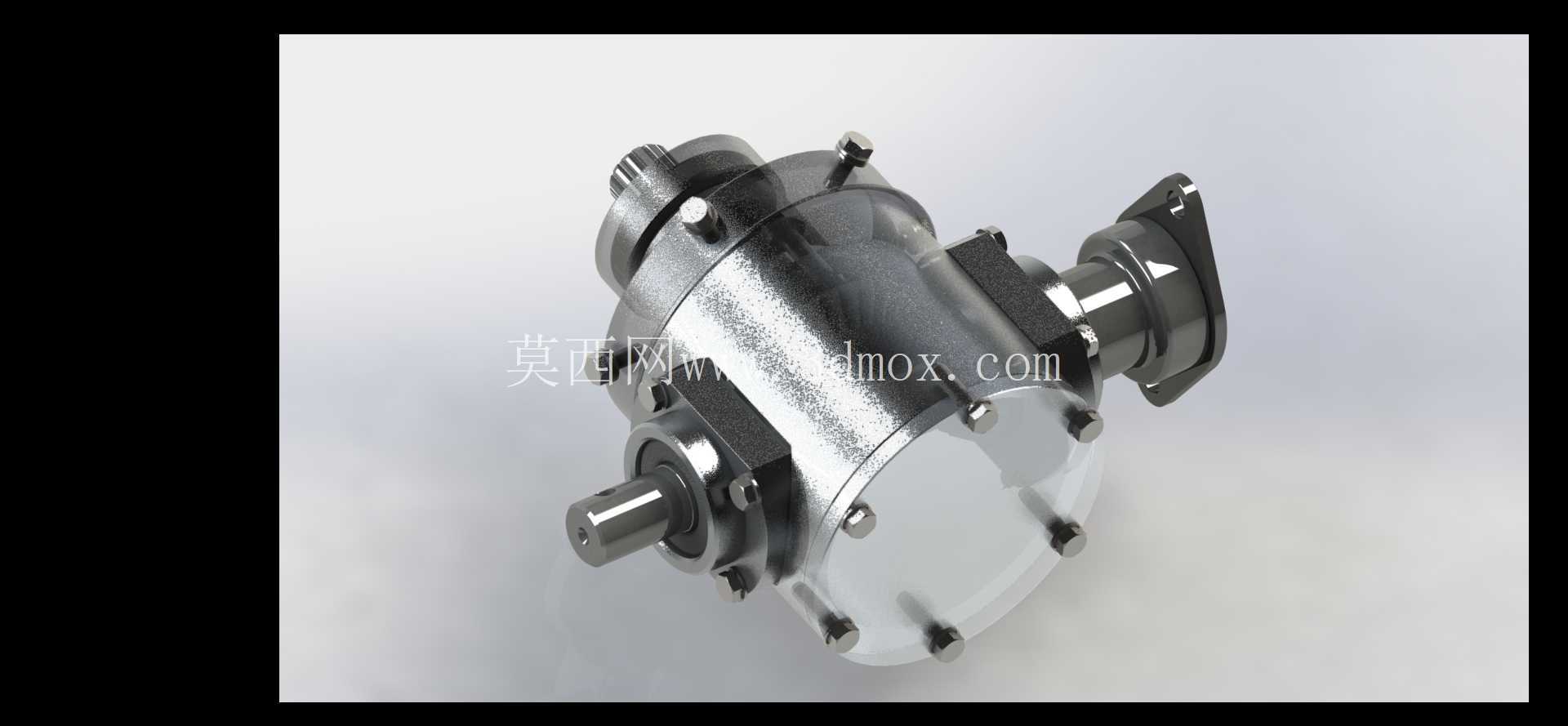

尾梁采用单根长尺寸薄壁合金管作为主承力构件，辅以斜向拉撑钢管与主框架连接，既保证尾梁的抗弯刚度，避免尾桨工作时尾梁出现过大振幅振动，又尽可能压缩尾段结构重量，尾梁末端预留了尾桨传动机构、尾翼的安装接口，接口位置的同轴度公差在建模阶段就做了严格约束，避免后期装配出现传动卡滞问题。滑橇式起落架直接与机身下部框架节点连接，采用弧形弯管结构，着陆时通过管材自身的弹性形变吸收冲击能量，不需要额外加装液压减震装置，进一步降低整机自重，起落架的横向跨距经过反复校核，保证地面滑跑、倾斜着陆时的整机稳定性，避免出现侧翻风险。

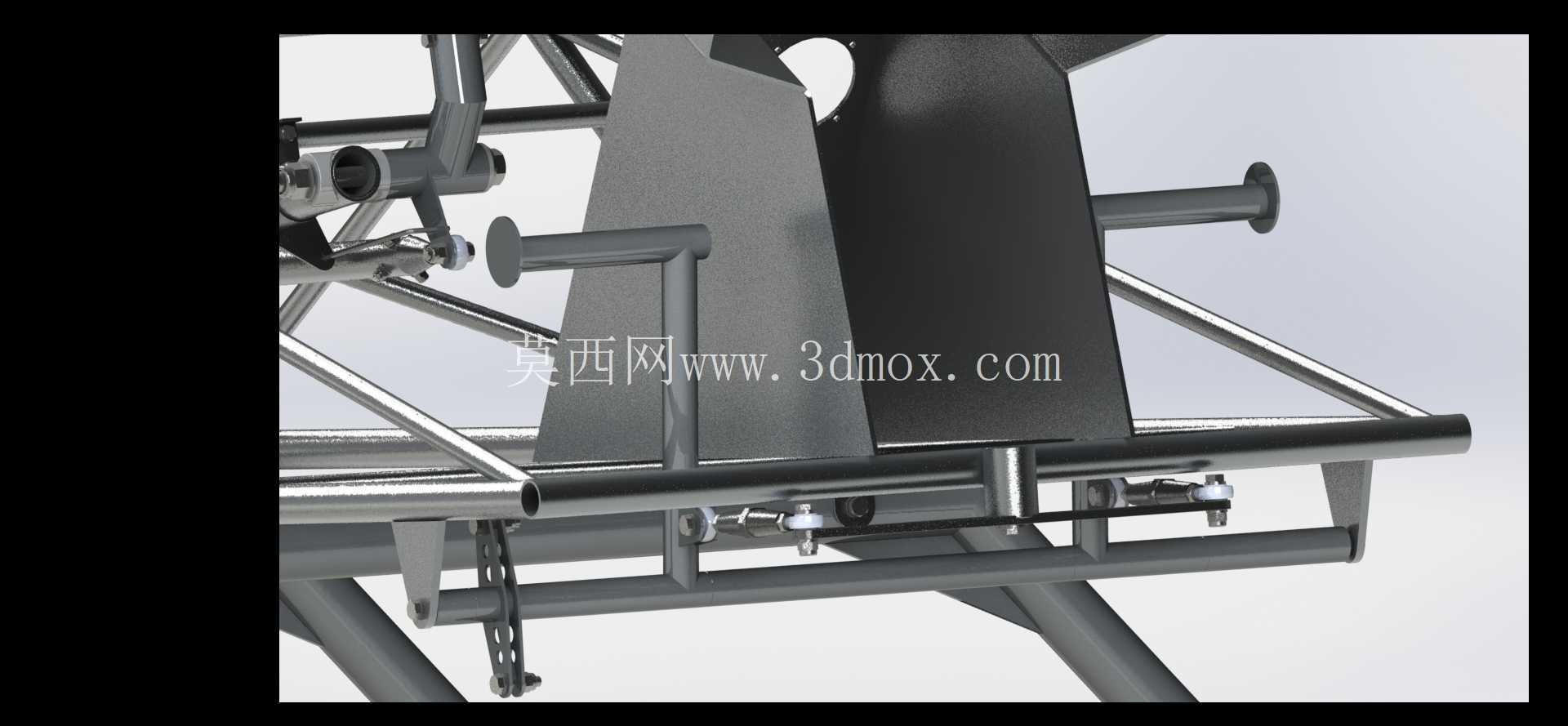

设计过程中，首先根据超轻型直升机的起飞重量上限，倒推机身框架的总重量配额，再结合旋翼直径、尾梁长度、重心位置范围，确定主框架的整体尺寸边界：主框架宽度控制在0.8米以内，高度1.2米左右，预留单人驾驶舱的安装空间，驾驶舱位置的框架节点专门预留了座椅、操纵杆、仪表台的安装孔位，所有安装孔位的位置都与人体工程学操纵范围匹配，避免后期装机时出现操纵干涉。尾梁总长度结合主旋翼直径确定，保证尾桨工作时不会与主旋翼流场产生过度干扰，同时尾梁末端的位置满足尾桨离地安全高度要求，避免地面滑行时尾桨剐蹭地面。

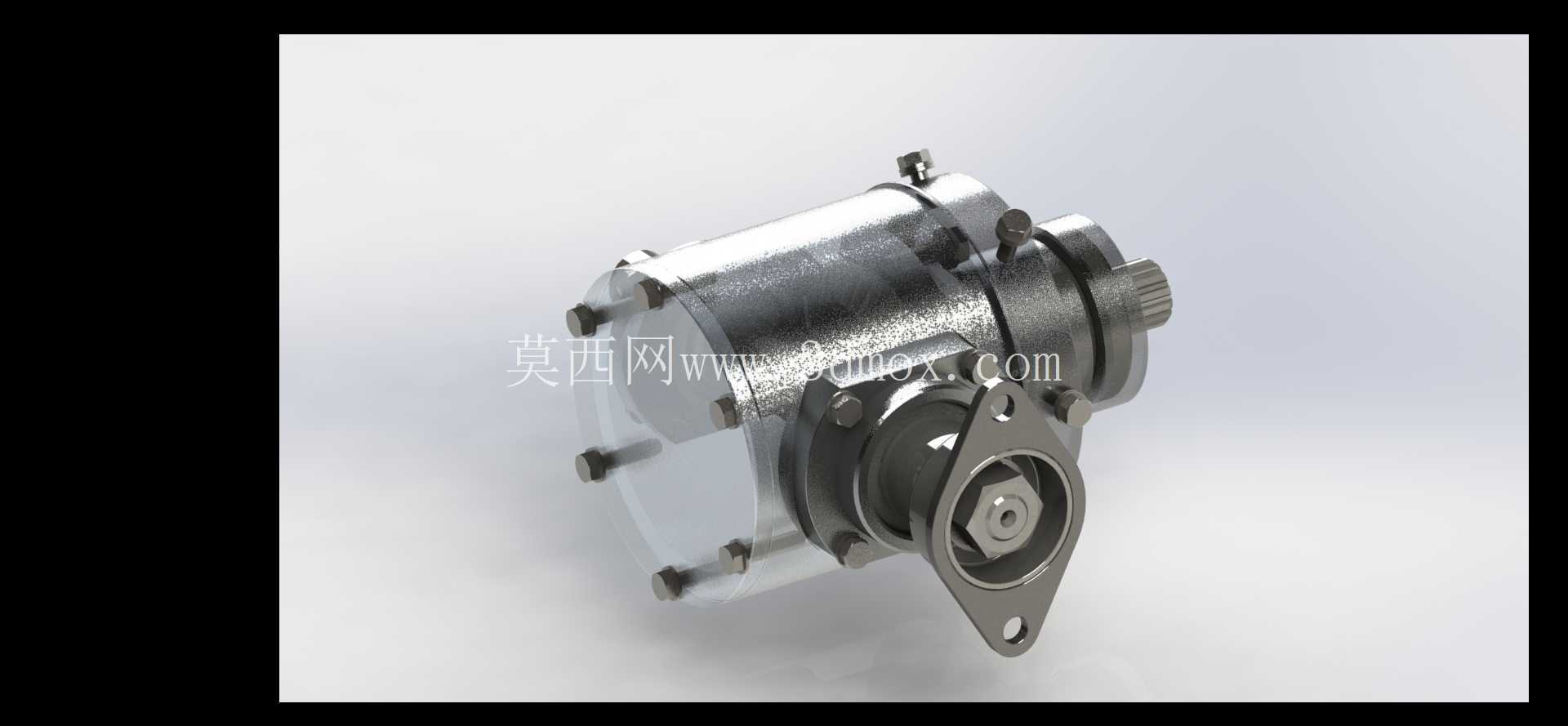

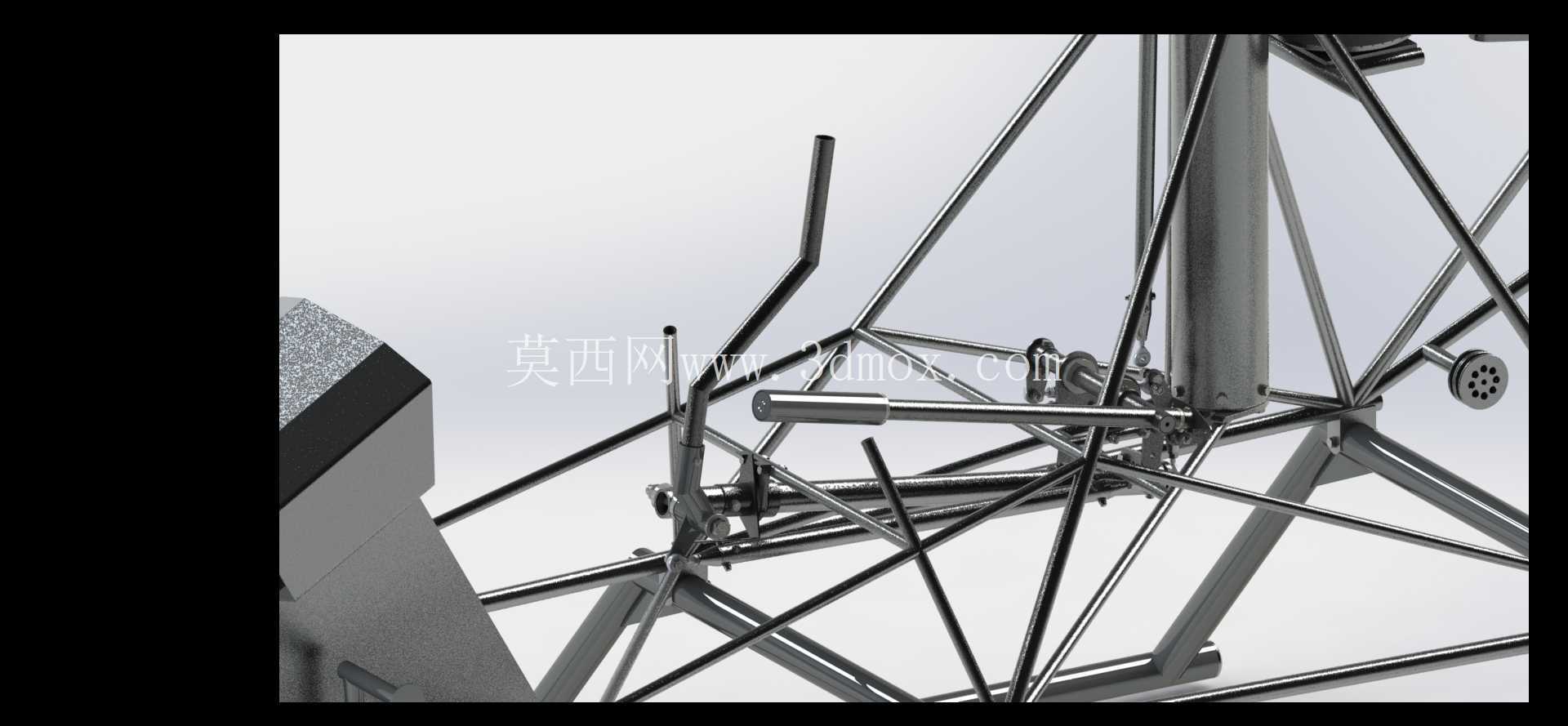

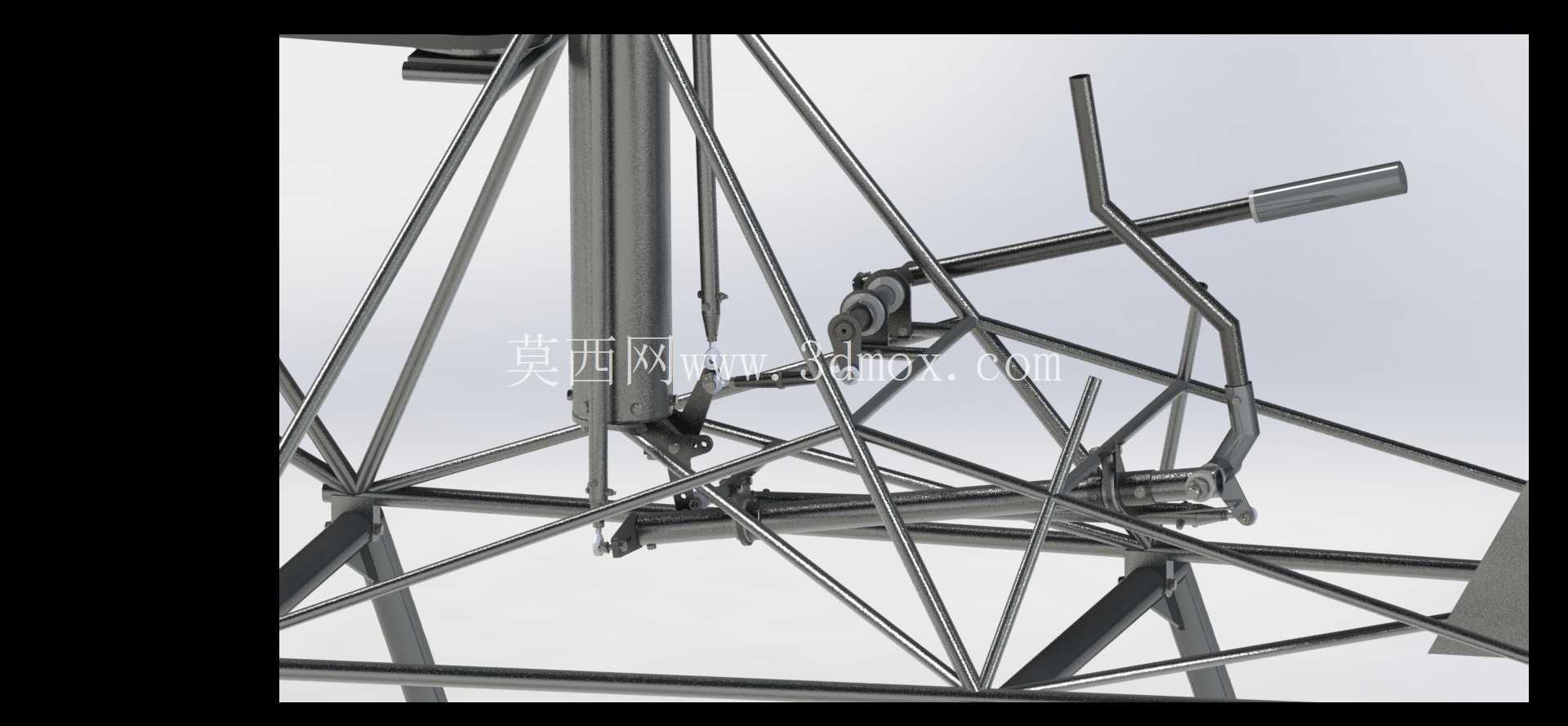

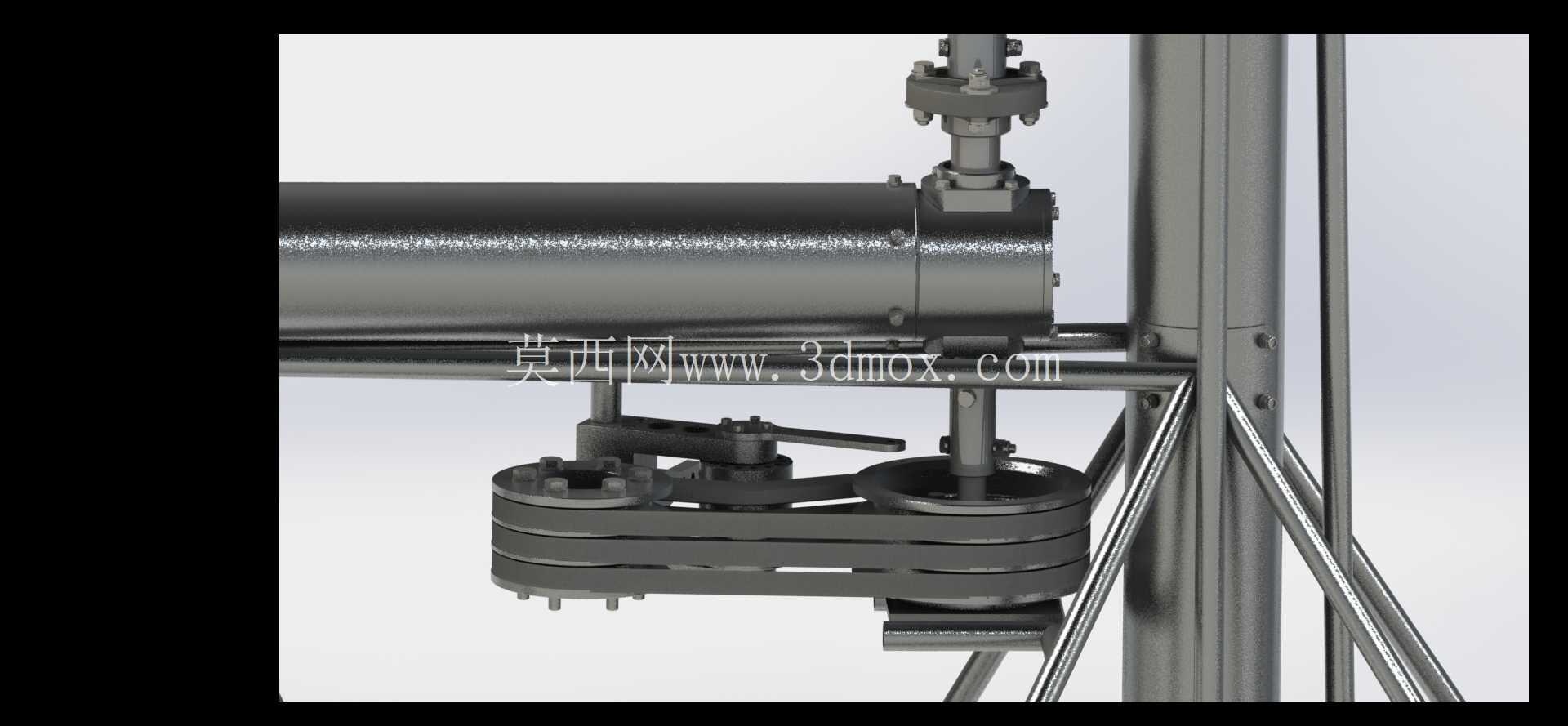

在安装边界的考量上，所有框架管材的连接节点都采用相贯线焊接设计，建模阶段就完成了所有管材的相贯面裁切匹配，不需要现场二次修配就能完成定位焊接，大幅降低加工装配难度。动力系统的安装位位于主框架中部重心位置，预留的安装接口可以适配小排量活塞发动机，安装位周围的框架做了局部加强，承受发动机工作时的振动载荷，同时预留了油箱、散热装置的安装空间，所有外挂部件的安装位置都经过重心配平计算，避免整机重心偏移超出安全操纵范围。操纵拉线的走线路径沿桁架管材内侧排布，建模时预留了走线卡扣的安装位置，避免拉线与运动部件出现干涉，同时减少飞行过程中拉线产生的气动阻力。

这类桁架式超轻型直升机结构，相比封闭式机身设计，还有制造成本低、加工难度小的优势，不需要大型蒙皮成型模具，只需要通过管材切割、焊接就能完成机身主体加工，非常适合小批量定制生产与民间航空爱好者自制改装，建模过程中对所有管材的壁厚、管径都做了参数化设置，可以根据实际选用的材料强度、起飞重量需求快速调整参数，生成适配不同载荷要求的结构版本，不需要重新搭建整体模型。
