立式小型砂带磨削设备结构设计

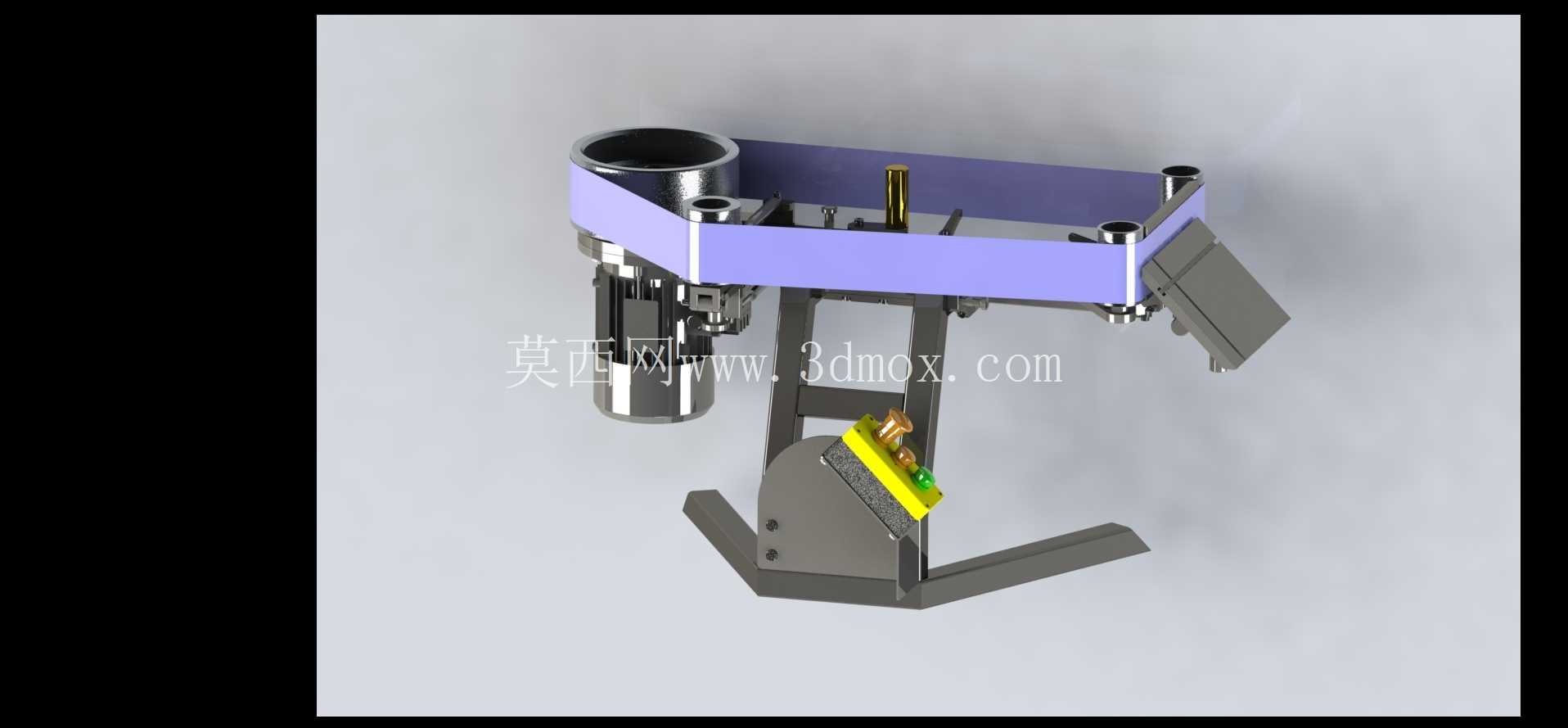

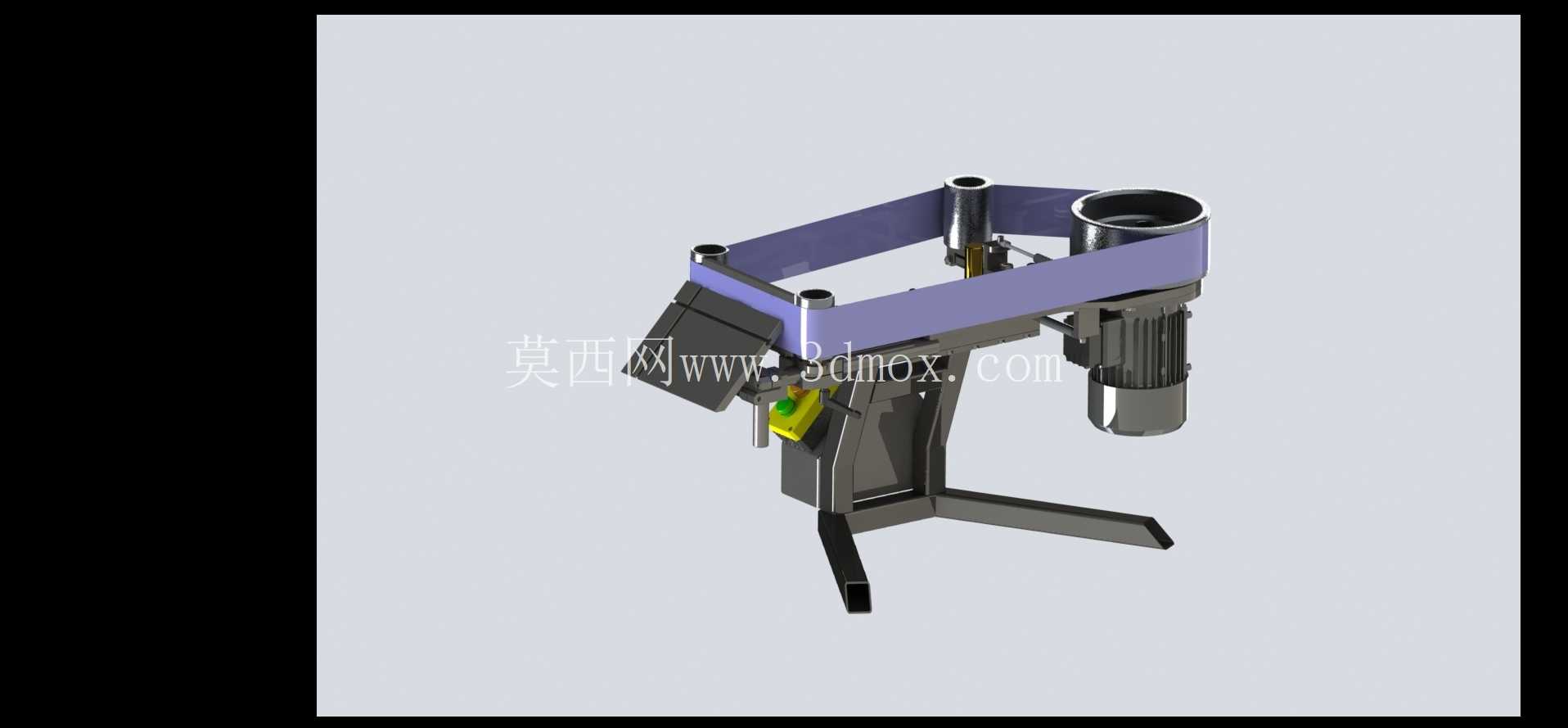

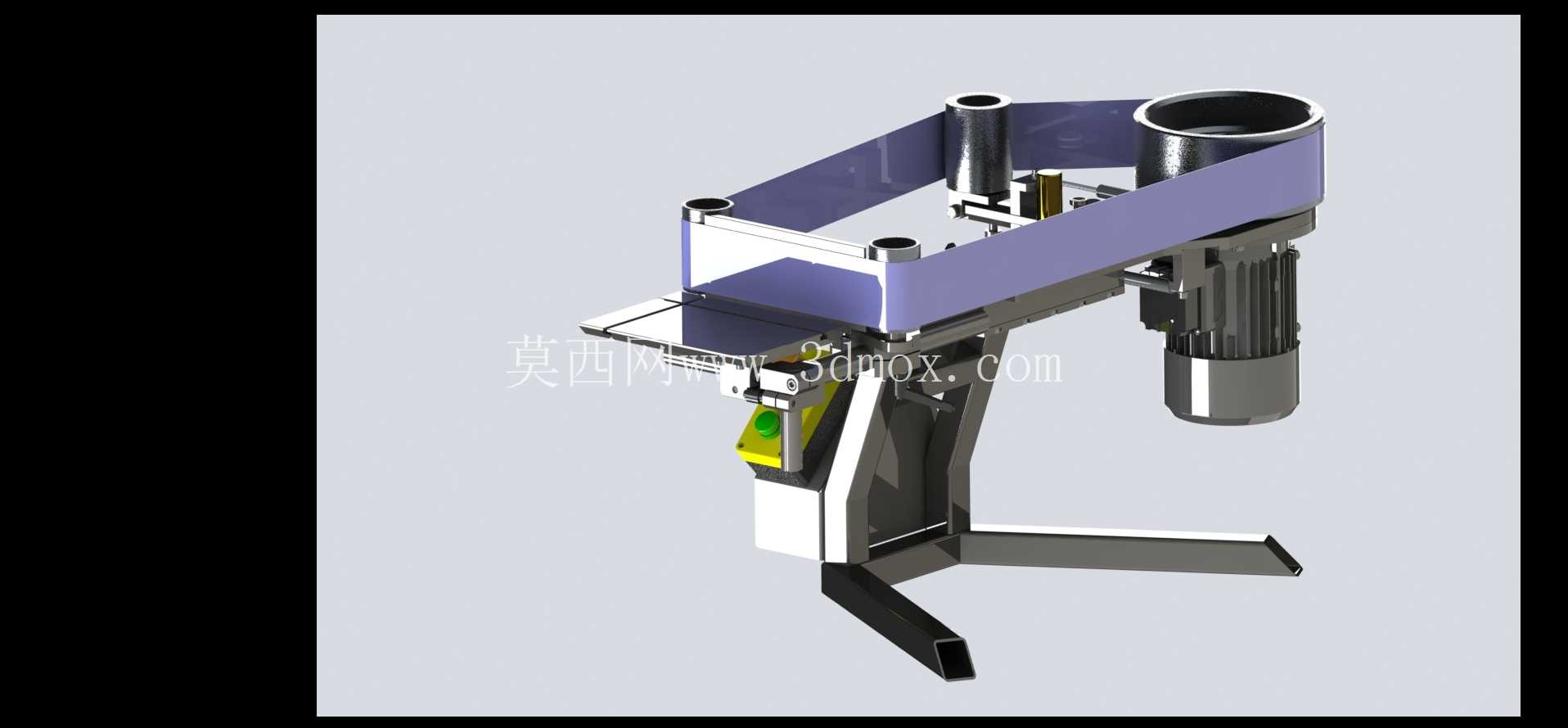

这款立式砂带磨削设备的结构设计，完全围绕中小机加工车间的柔性打磨需求展开，没有照搬大型落地砂带机的冗余结构，整体采用悬臂式支撑布局，在保证磨削刚性的前提下尽可能压缩设备占地空间，适配小型加工工位的安装边界，整机安装 footprint 控制在0.4平方米以内，不需要做专门的设备基础，直接通过底部支撑脚固定在普通钢制工作台面上即可投入使用，对于车间零散打磨工位的布设十分友好。

从实际应用场景来看，这类小型砂带磨床主要覆盖三类加工需求：一是冲压、激光切割下料后的零件飞边、毛刺去除，尤其是异形轮廓零件的边缘倒钝，相比手持角磨机的加工一致性更好，也能降低操作工的手部振动伤害；二是小型焊接结构件的焊道打磨、余高修整，砂带的柔性接触特性可以避免刚性砂轮打磨时容易出现的过切、工件表面凹坑问题；三是小尺寸零件的表面粗糙度修整，比如五金件、小型铸件的外圆、平面打磨，通过更换不同目数的砂带，可以实现从粗磨到精抛的工序覆盖，不需要额外购置多台专用打磨设备。

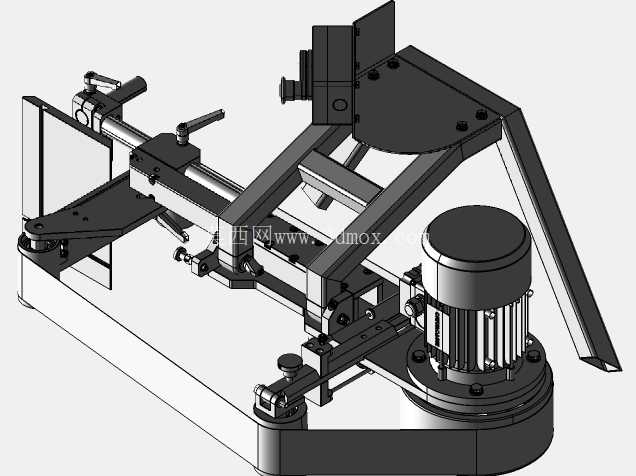

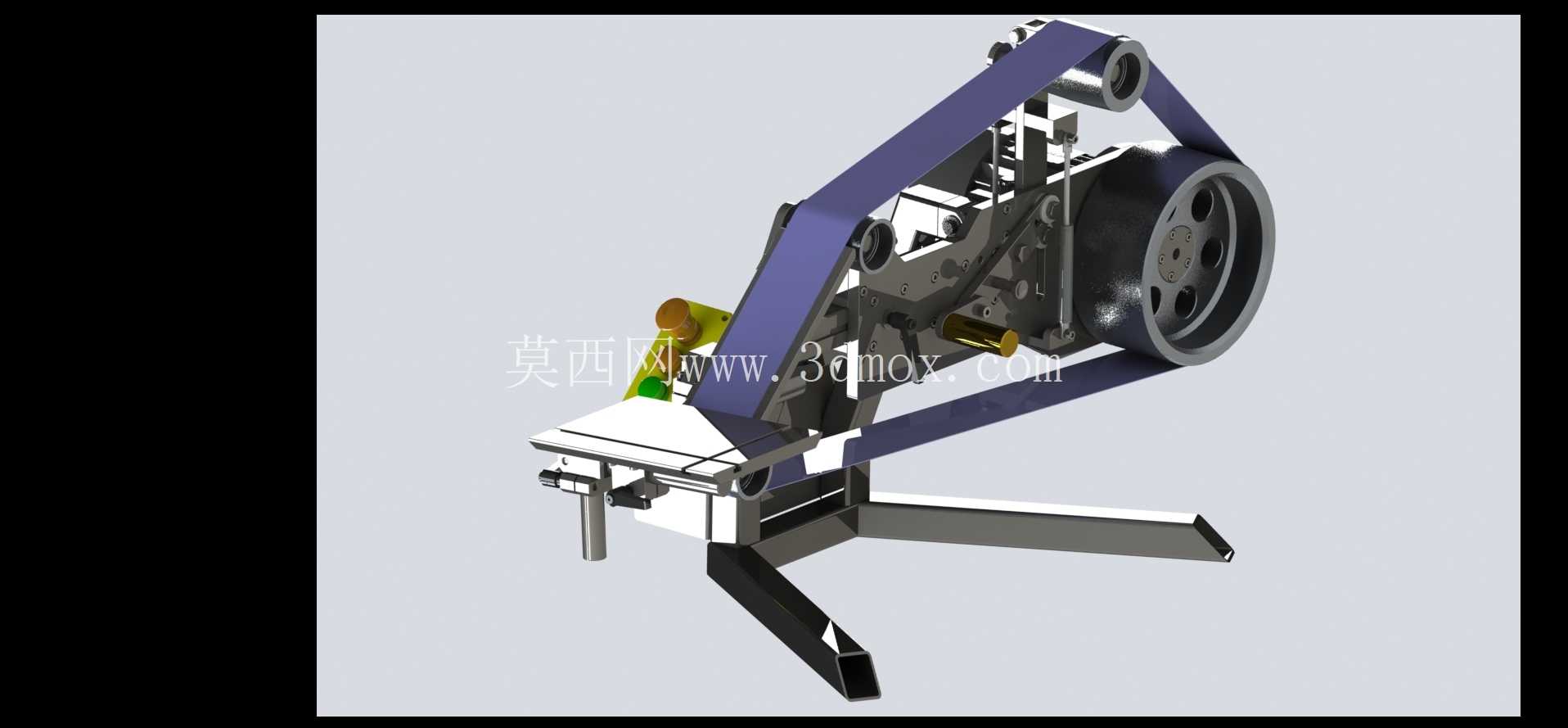

设备的功能结构设计做了多处贴合实际加工的细节考量：接触轮采用橡胶包覆结构，硬度选择邵氏60度的中等硬度橡胶，既可以保证磨削时的接触刚性，避免砂带打滑影响磨削效率，又能在打磨异形曲面时提供一定的接触退让，减少工件表面的打磨划痕；张紧机构采用弹簧辅助的手动张紧结构，不需要额外的气动或液压张紧元件，操作工扳动张紧手柄即可完成砂带更换，张紧力可以通过调节螺栓做微调，适配不同厚度、不同基材砂带的张紧需求，避免张紧力过大导致砂带过早断裂，或是张紧力不足导致砂带运转时跑偏、脱落。驱动轮做了中高处理，轮面中间位置比边缘高出0.8mm，利用砂带运转时的对中特性，自动修正砂带的轴向窜动，不需要额外加装复杂的砂带纠偏机构，大幅降低设备的维护复杂度。

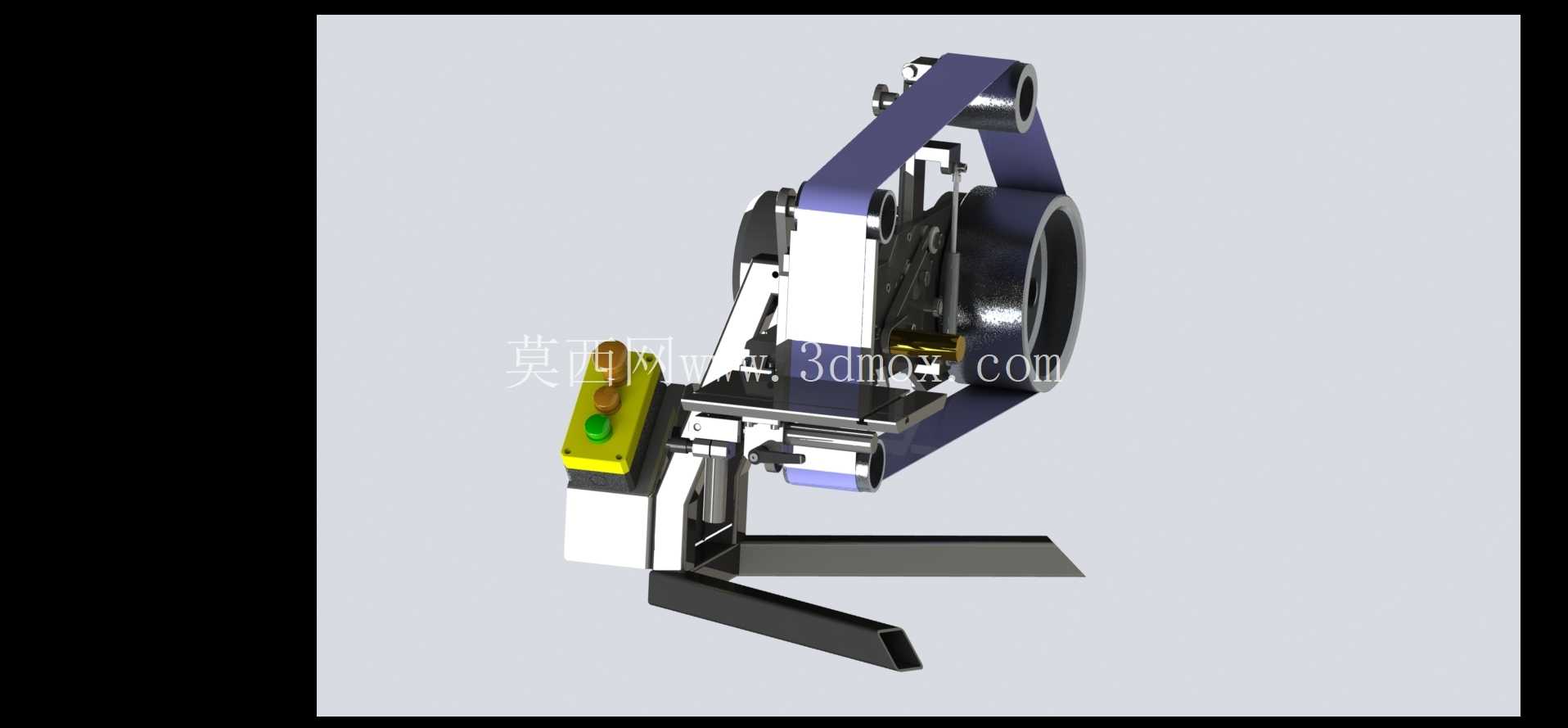

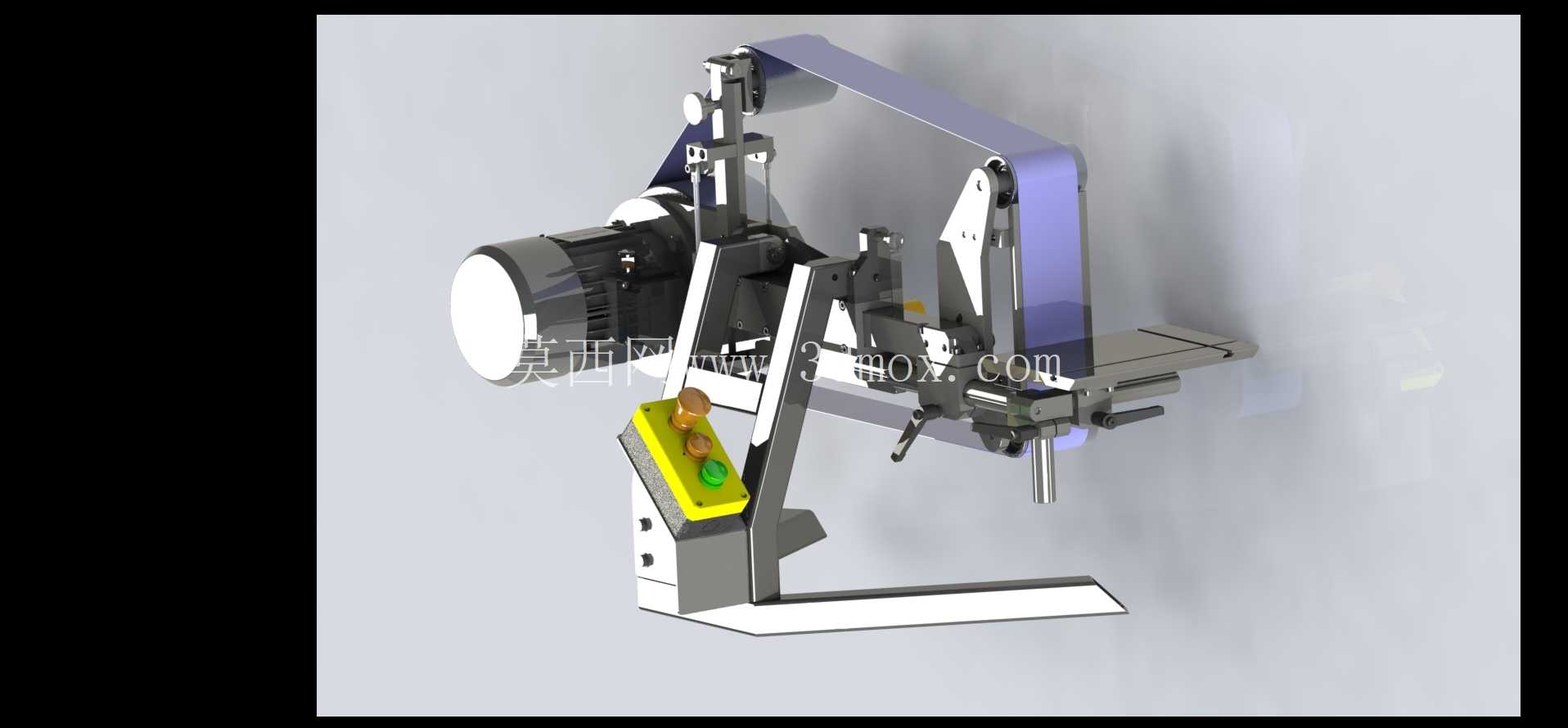

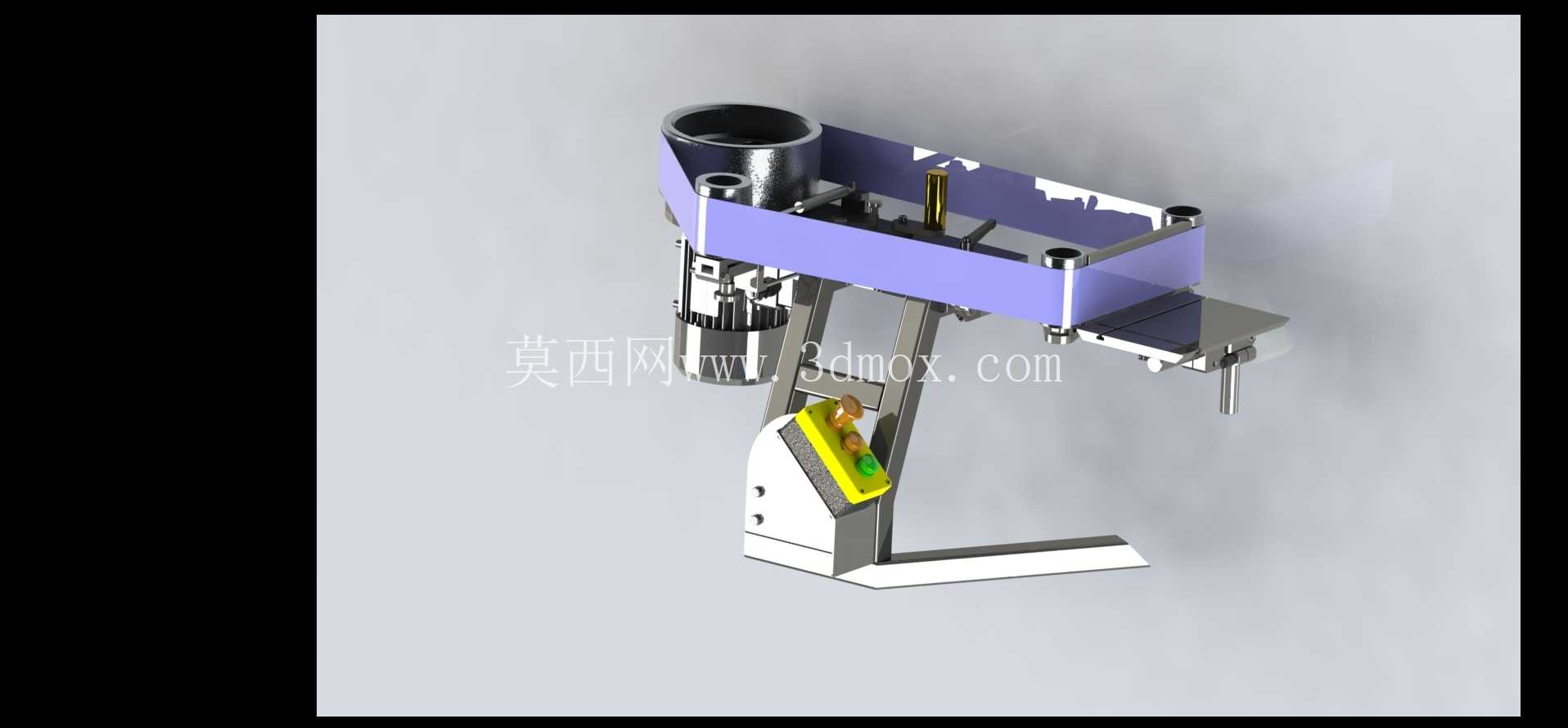

设备的操作控制单元集成在机身侧前方的悬臂支架上，急停按钮、启动开关集中布置在操作工伸手可及的位置，符合人机工程学的操作高度，不需要操作工俯身或者侧身操作，长时间作业的疲劳度更低。机身的支撑臂采用钢板折弯焊接结构，焊接后做整体去应力退火处理，再通过机加工保证各安装面的形位公差，避免长时间磨削振动导致支撑臂变形，影响砂带的运转精度。底部的两个支撑脚做了加长设计，向外延伸出机身主体范围，在打磨长条形工件时，可以给工件提供临时的支撑依托，不需要额外搭配辅助工作台，打磨小零件时也可以避免工件与设备底座发生干涉。

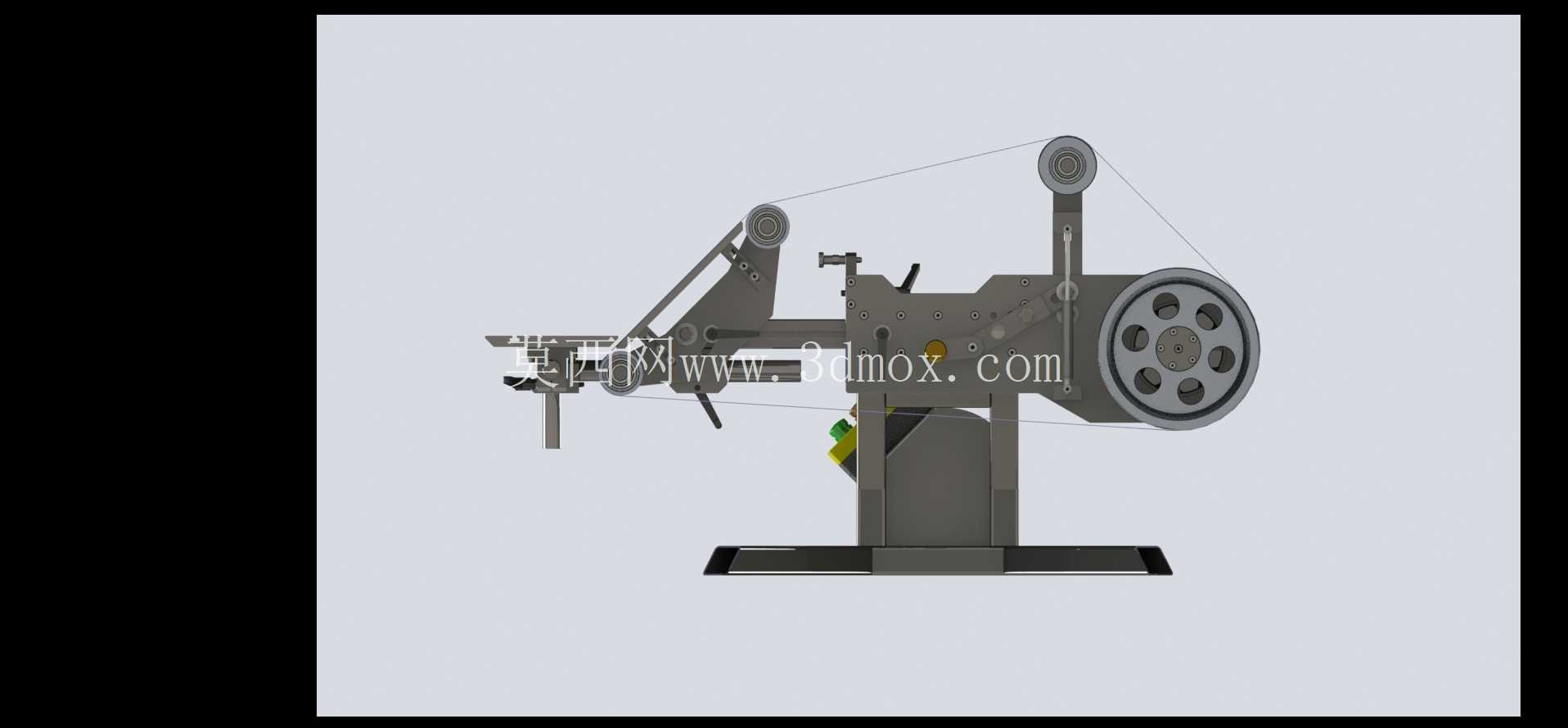

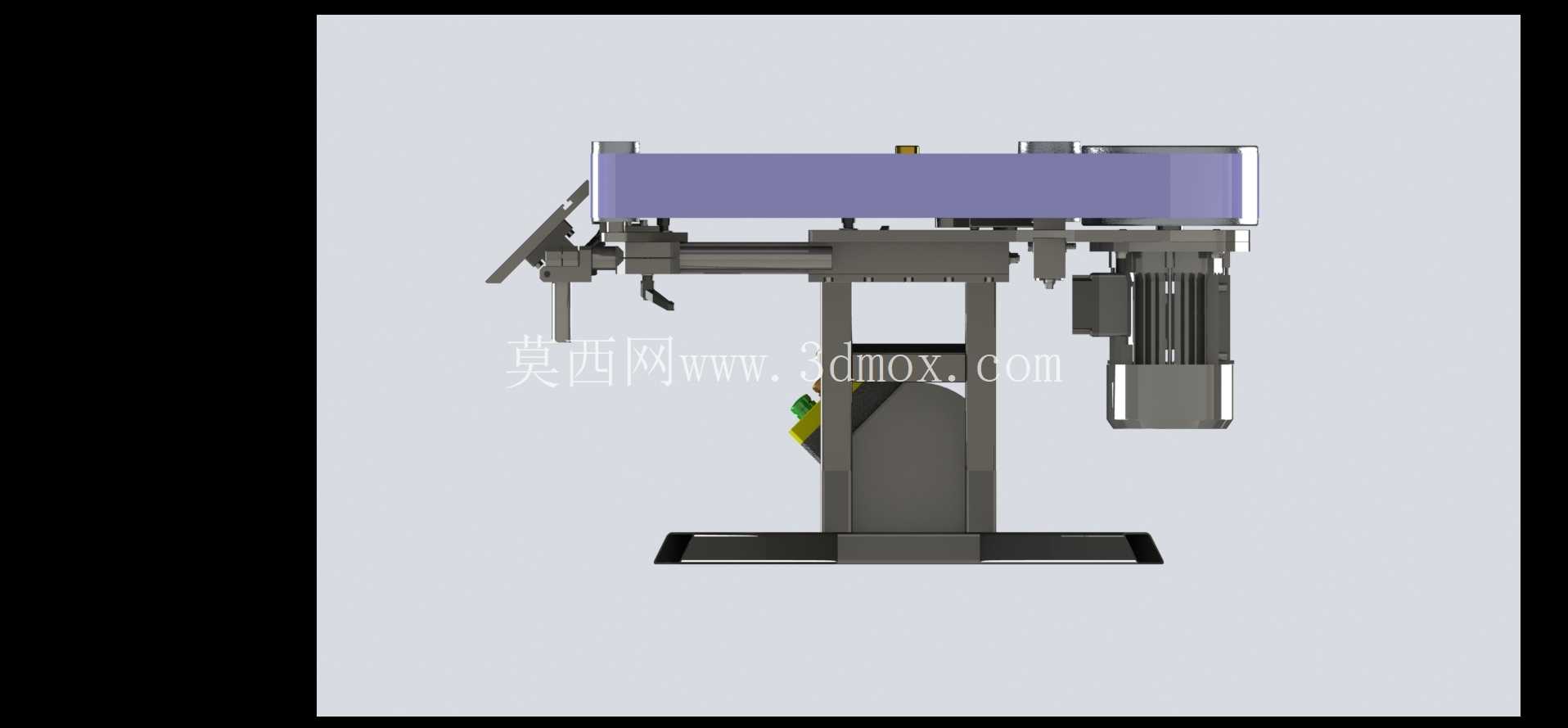

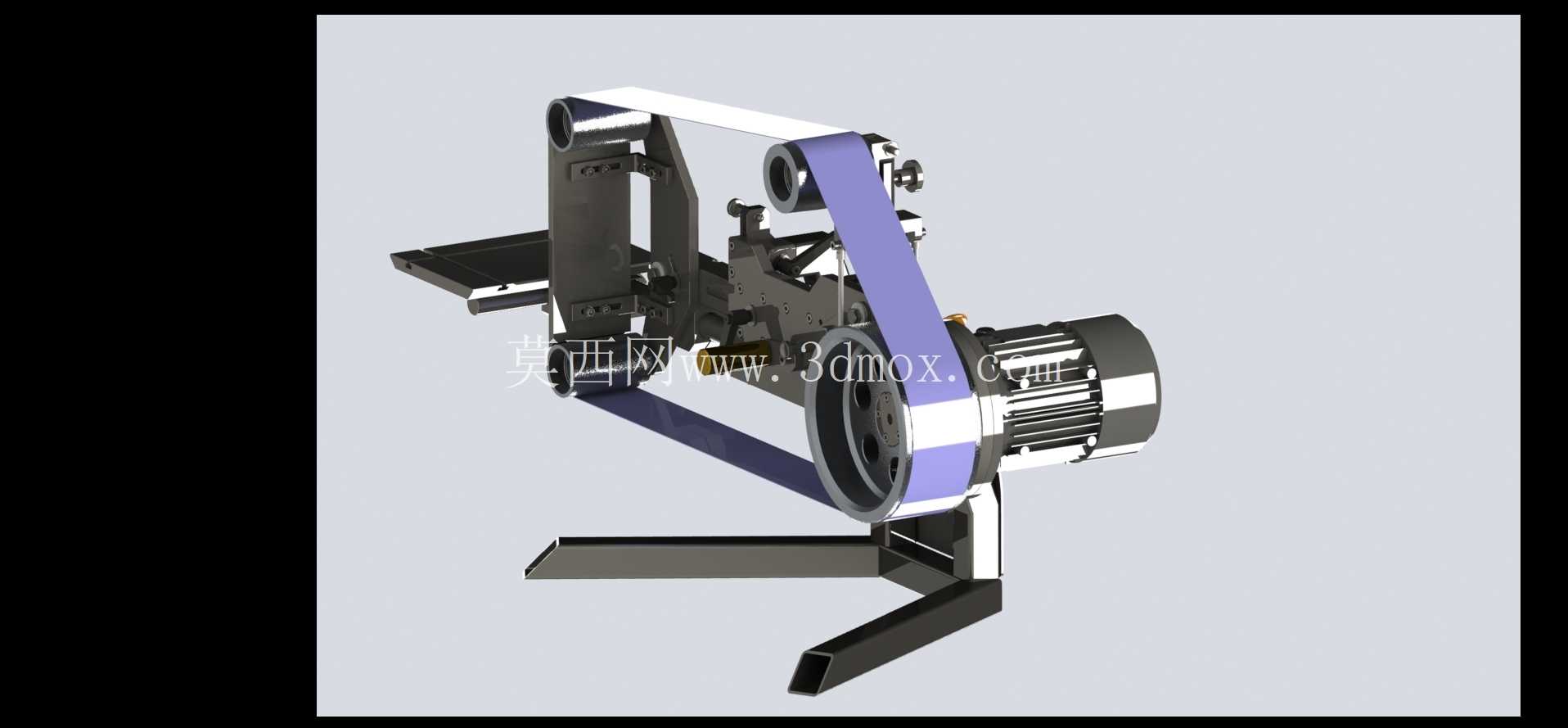

从安装边界来看，设备的整体高度控制在1.1米左右，砂带的有效磨削宽度为50mm，接触轮直径120mm，驱动轮直径200mm，砂带线速度设计为18m/s，适配常规金属材料的磨削效率要求，驱动电机集成在机身内部，没有外凸的传动结构，设备外围不需要加装额外的安全防护栏，只需要在砂带的非工作区域加装半封闭的防护罩，即可满足车间的安全操作要求。设备的吸尘接口预留位置在砂带工作区域的下方，可以直接对接车间的中央吸尘系统，或是配套小型工业集尘器，打磨产生的金属粉尘可以直接被吸走，避免粉尘扩散影响车间作业环境。

在结构设计的过程中，特意规避了传统小型砂带机的几个常见缺陷：一是将传动部分的轴承座做了双重密封设计，避免打磨产生的金属粉尘进入轴承内部，延长轴承的更换周期；二是砂带的调偏结构采用细牙螺纹调节，调节精度可以达到0.1mm每转，操作工可以很方便地将砂带调整到最佳运转位置，不会出现调偏过量导致砂带刮蹭机架的问题；三是整个设备的易损件都采用标准化选型，接触轮、驱动轮、轴承、砂带都是行业通用规格，后期维护更换不需要定制非标零件，降低设备的全生命周期使用成本。

这类小型砂带磨床的结构设计，核心是在有限的体积和成本范围内，最大化设备的加工适配性，既可以满足单件小批量生产的灵活打磨需求，也可以集成到小型自动化生产线中，作为去毛刺工位的核心加工单元，相比大型自动化打磨设备，投入成本更低，工位调整的灵活性更强，对于中小型机加工企业、五金加工厂、维修车间来说，都是实用性很强的磨削加工设备。
