RunCam迷你FPV DVR录像模块结构设计

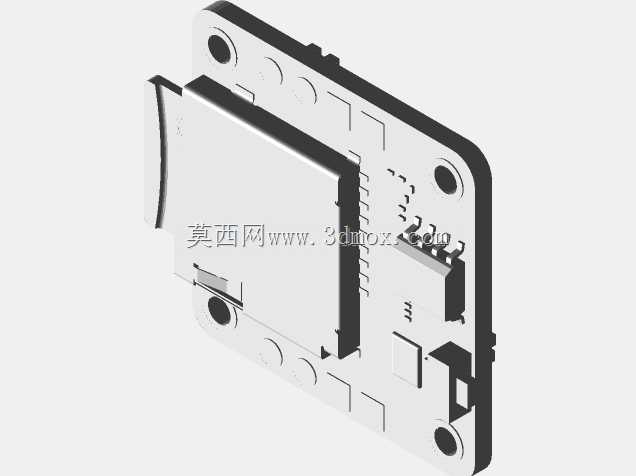

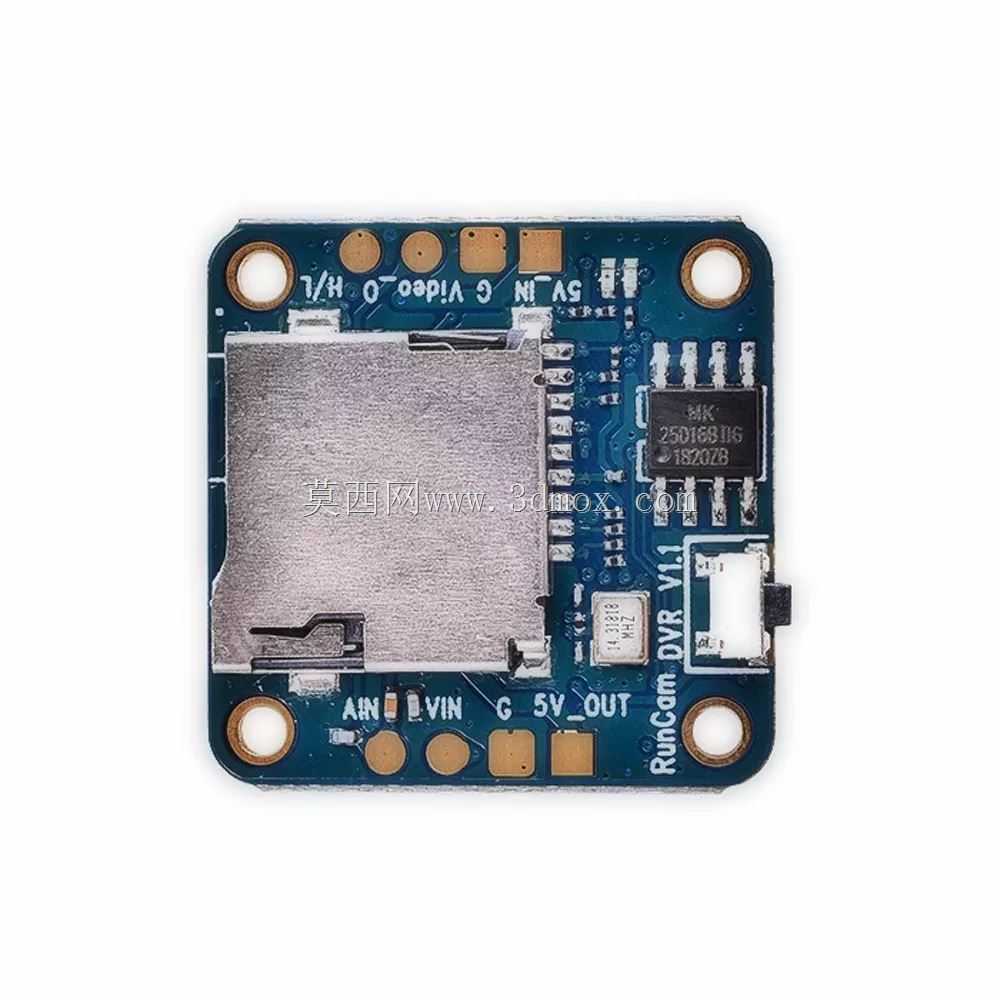

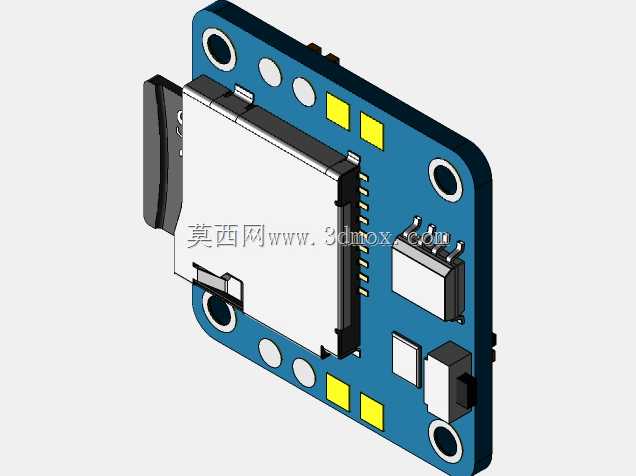

这款迷你FPV DVR模块的设计，核心围绕小型FPV穿越机、迷你无人机的机载视频记录需求展开，在极小的板卡空间内整合了视频采集、编码存储、电源管理与遥控触发功能，适配轻量化航模设备的装机约束。从板卡布局来看，整体采用25x25mm的方形轮廓，四角预留M2规格安装孔，孔位间距20mm，完全匹配主流迷你FPV飞塔的安装孔位标准，装机时可直接叠层固定在飞控、电调上方，无需额外设计转接支架，大幅降低装机改造成本。板载元件排布做了针对性优化，TF卡座设置在板卡侧方，装机后仍可便捷插拔存储卡，最大支持32G容量的micro SD卡存储，满足长时间飞行的视频记录需求；视频输入输出接口、电源接口采用焊盘式设计，标注清晰的VIN、G、VOUT、AIN等焊盘位，方便飞手根据装机走线需求直接焊接引线，避免接插件占用额外高度空间，适配紧凑的机舱布局。功能层面，模块支持DC3.3-5.5V宽电压输入，工作电流稳定在250mA，可直接从飞控5V供电取电，无需额外配置BEC模块，简化机载供电链路；视频输入兼容CVBS@1Vp-p 75Ω的模拟摄像头信号，编码采用MJPEG@AVI格式，输出分辨率支持VGA 640x480规格，帧率适配NTSC制式30fps、PAL制式25fps，匹配主流模拟FPV摄像头的输出参数，录制的视频可直接通过板载AV输出接口回传，也可存储在TF卡中用于飞行后复盘。模块还预留了遥控触发通道，支持通过遥控器通道控制录制启停，可将录制功能绑定到ARM解锁通道，解锁即自动开始录制，上锁自动停止，无需额外操作开关，适配FPV飞行时的操作习惯，避免飞行中误操作或漏录。板卡表面覆盖金属屏蔽罩，一方面对核心编码芯片做电磁屏蔽，减少图传、遥控信号的电磁干扰，避免录制视频出现花屏、条纹问题，另一方面也能提升核心元件的抗冲击能力，应对FPV飞行中的剧烈震动与轻微碰撞。电源输出端可提供DC5V最大250mA的供电输出，可直接给小型摄像头供电，进一步减少机载布线的复杂度。整个模块的设计完全围绕迷你FPV设备的轻量化、紧凑化需求，在极小的体积内平衡了功能完整性与装机便利性，所有接口、孔位、尺寸都遵循现有航模配件的通用标准，可直接替换同规格的其他DVR模块，也可作为定制化FPV整机的标准配件选型参考，建模时还原了板卡上所有元件的高度、位置与安装边界，可直接用于虚拟装机的干涉检查，验证叠层安装时的空间余量，避免实际装机时出现元件碰撞、走线干涉的问题。
