F16战斗机整机结构三维设计方案

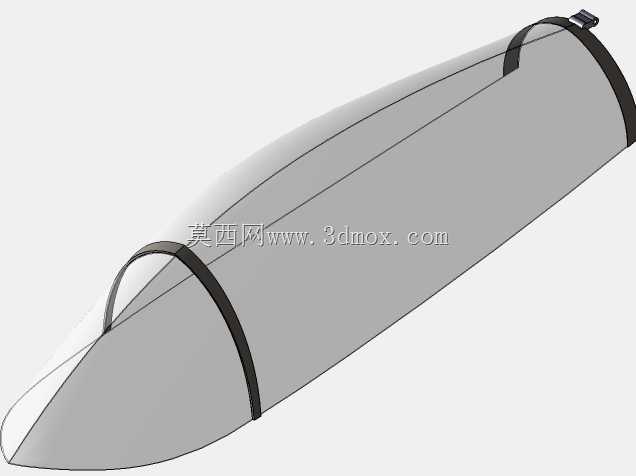

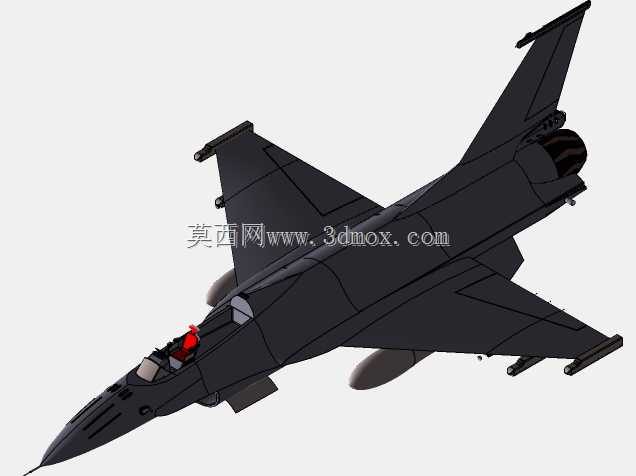

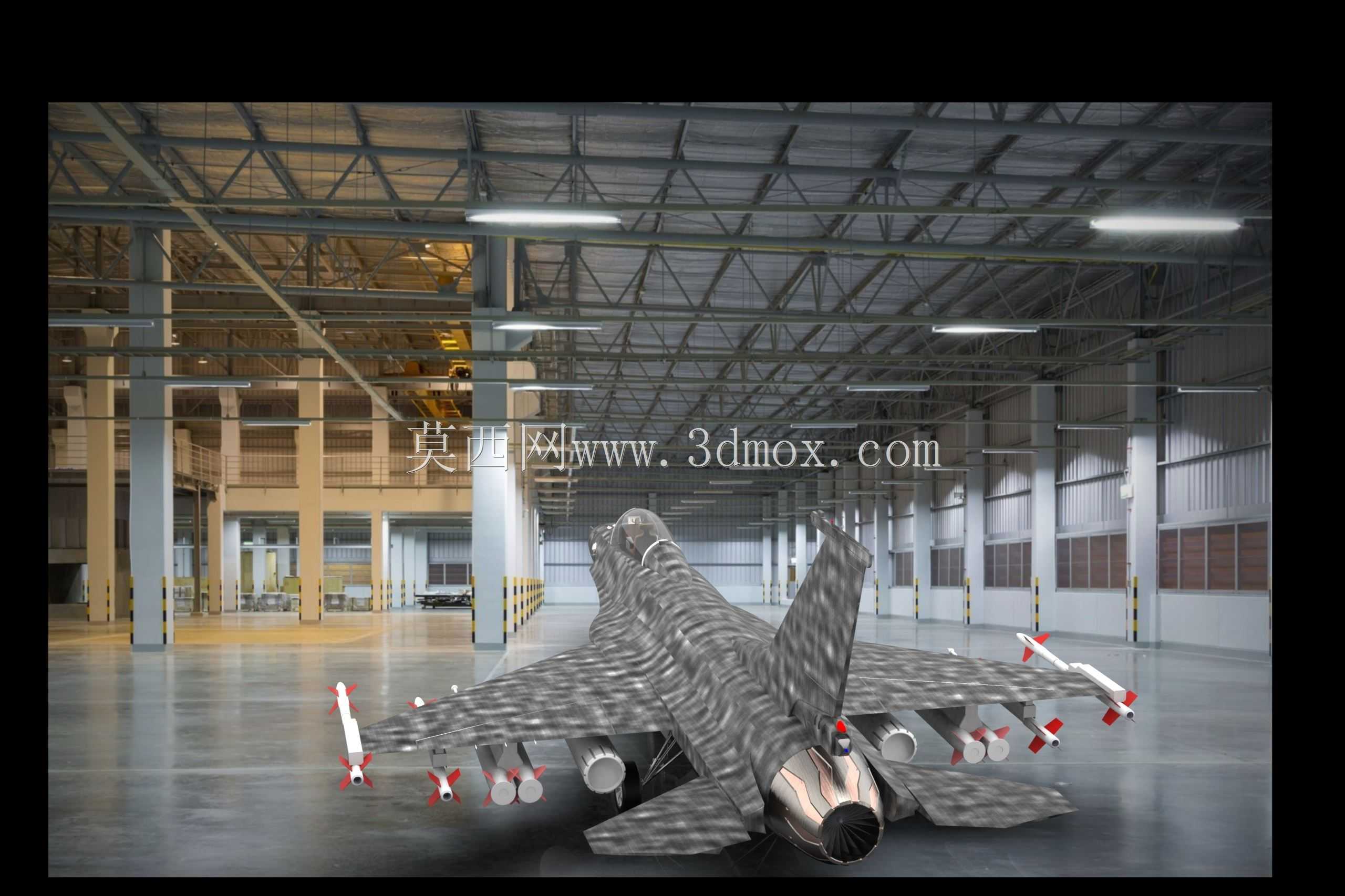

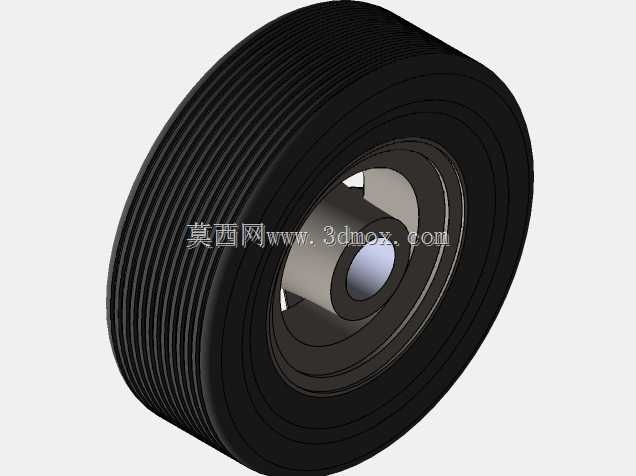

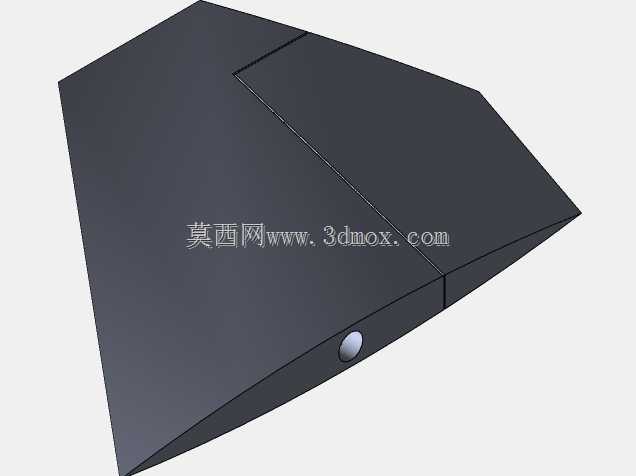

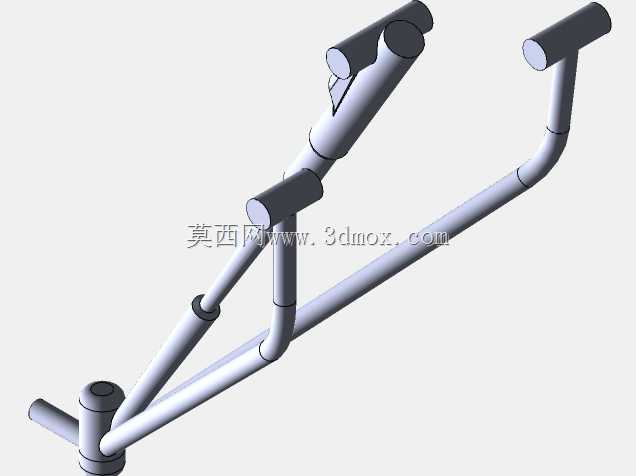

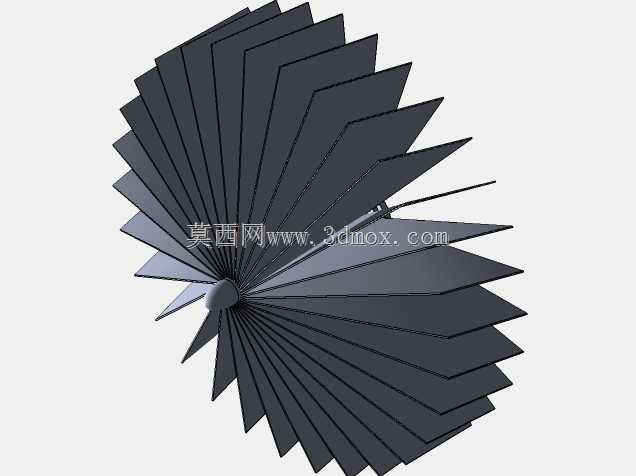

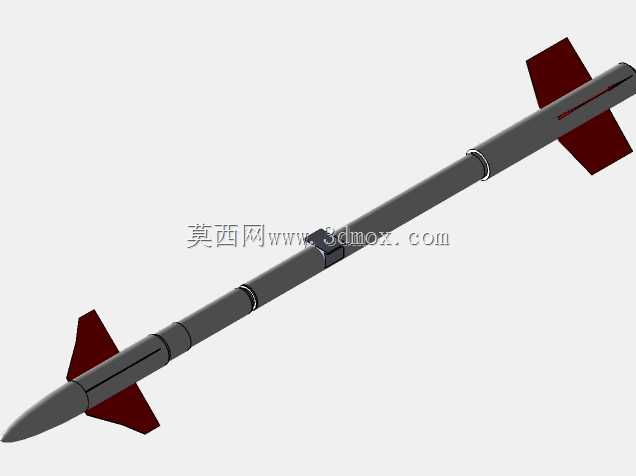

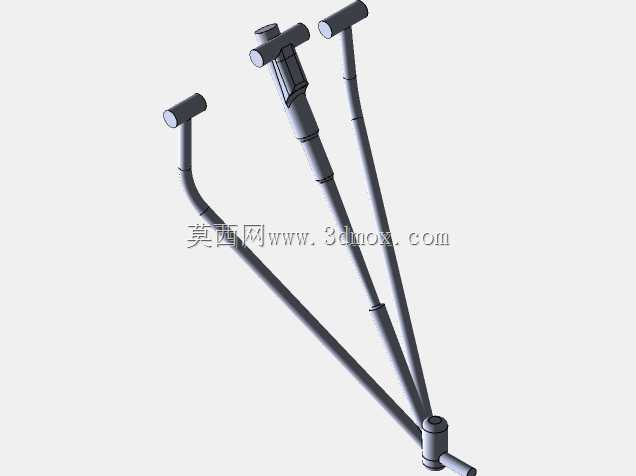

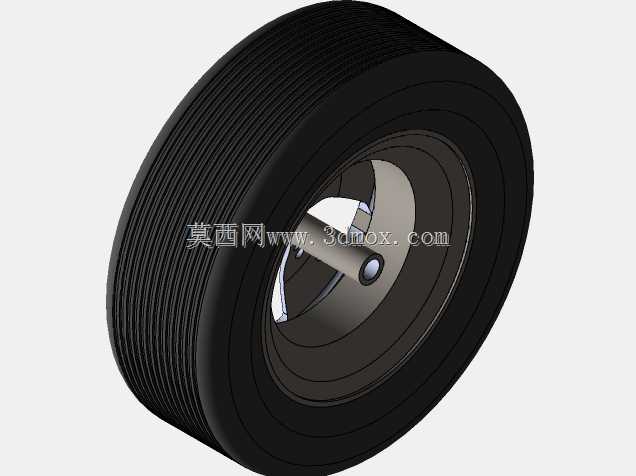

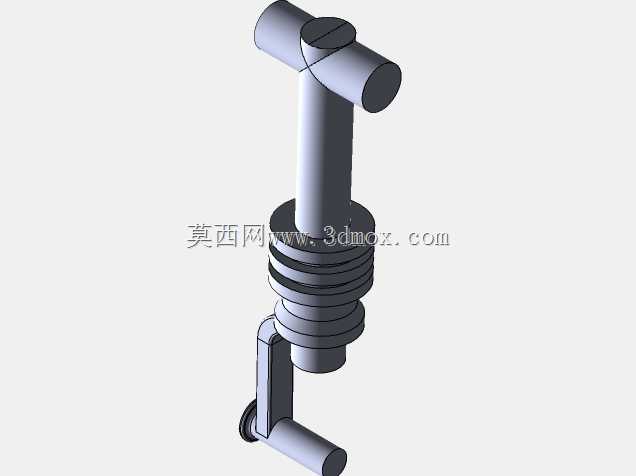

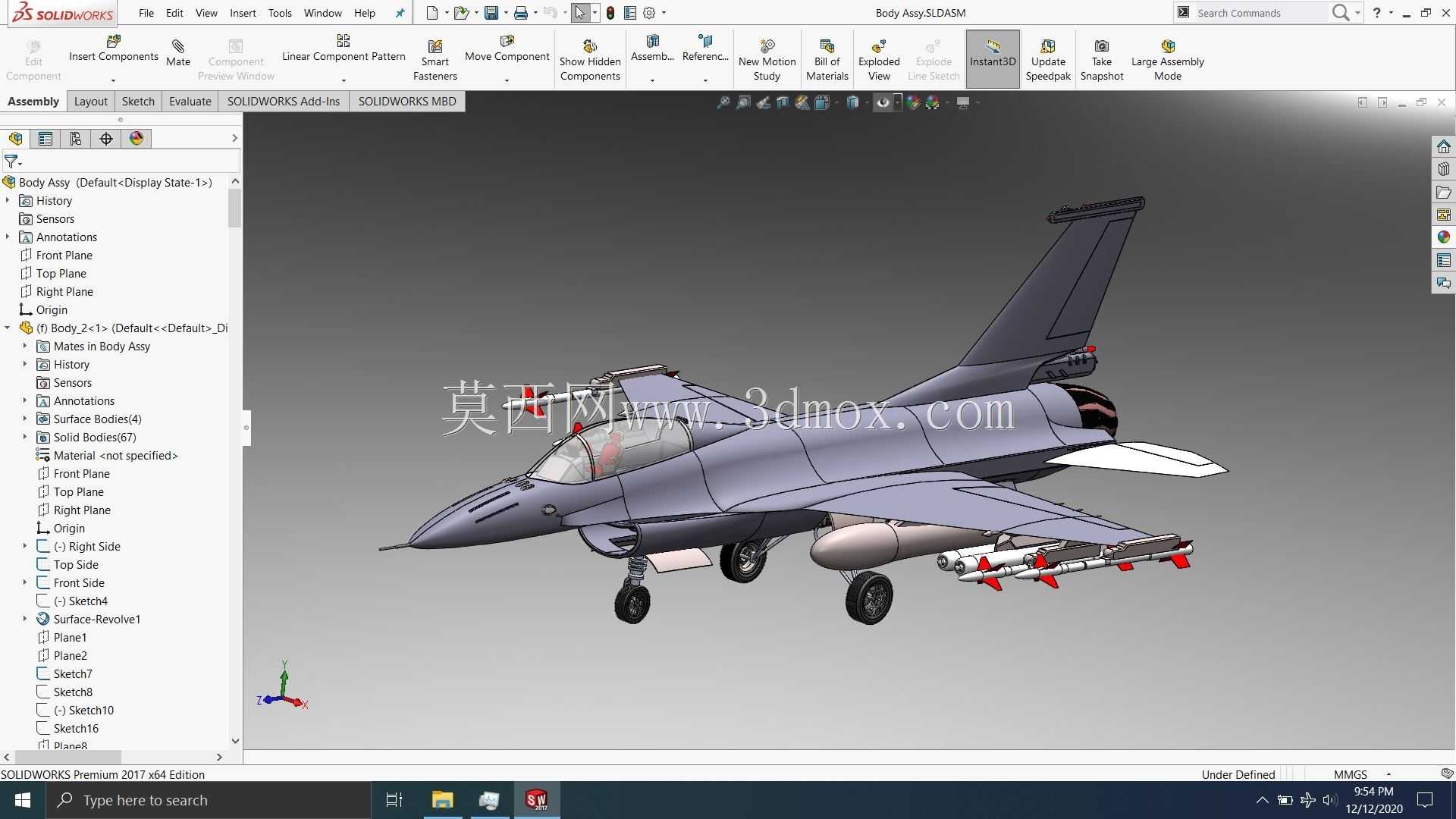

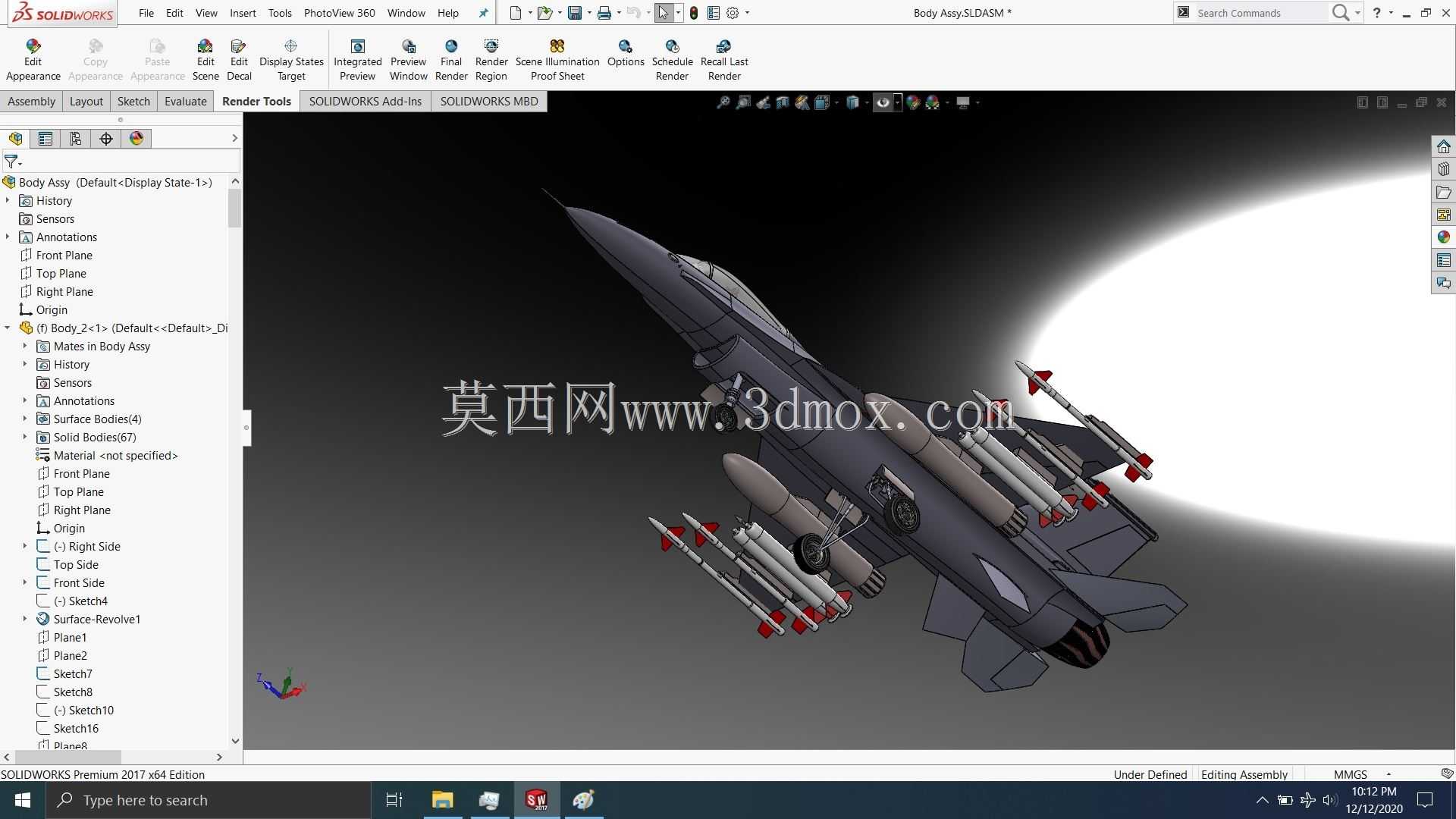

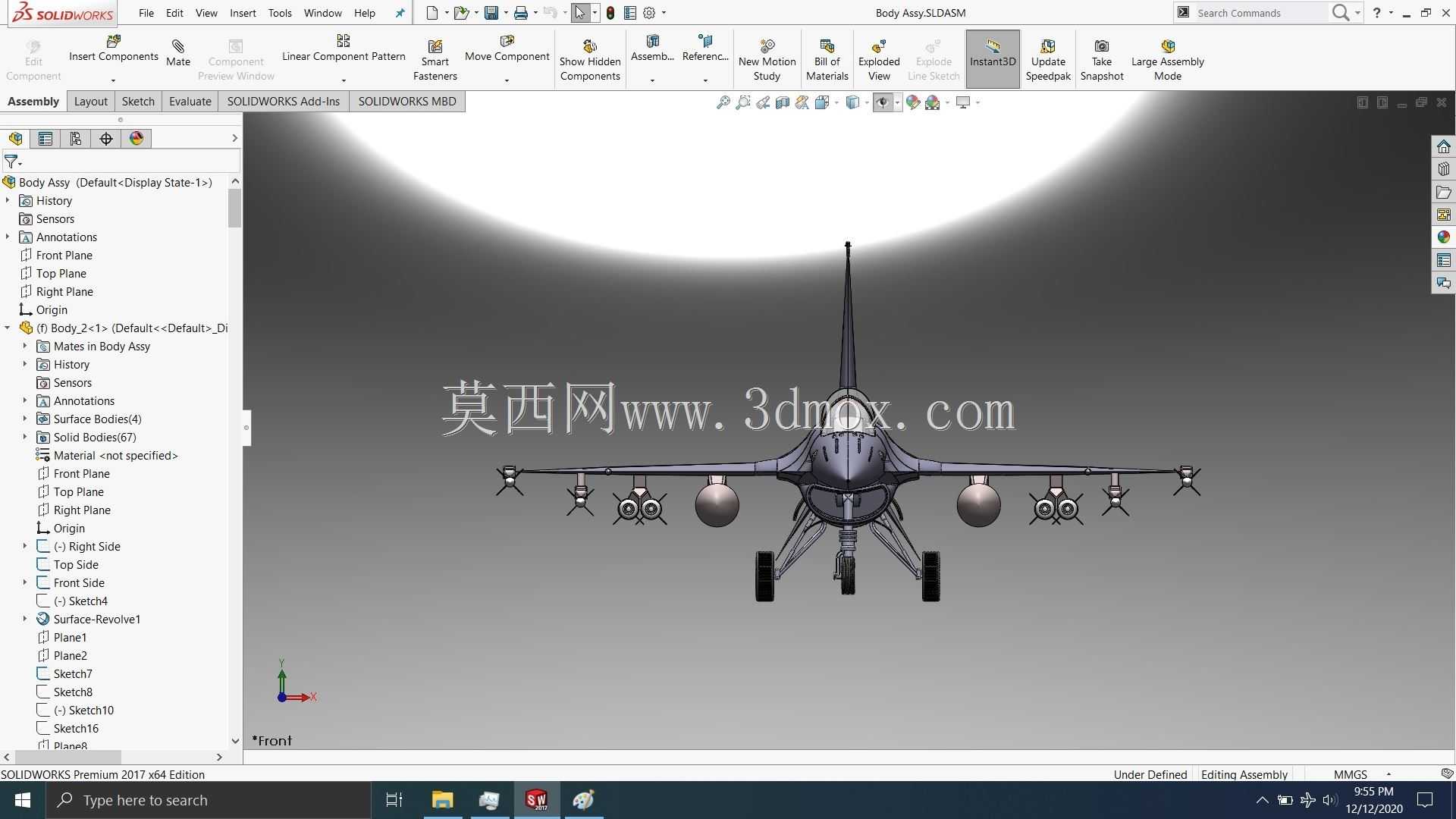

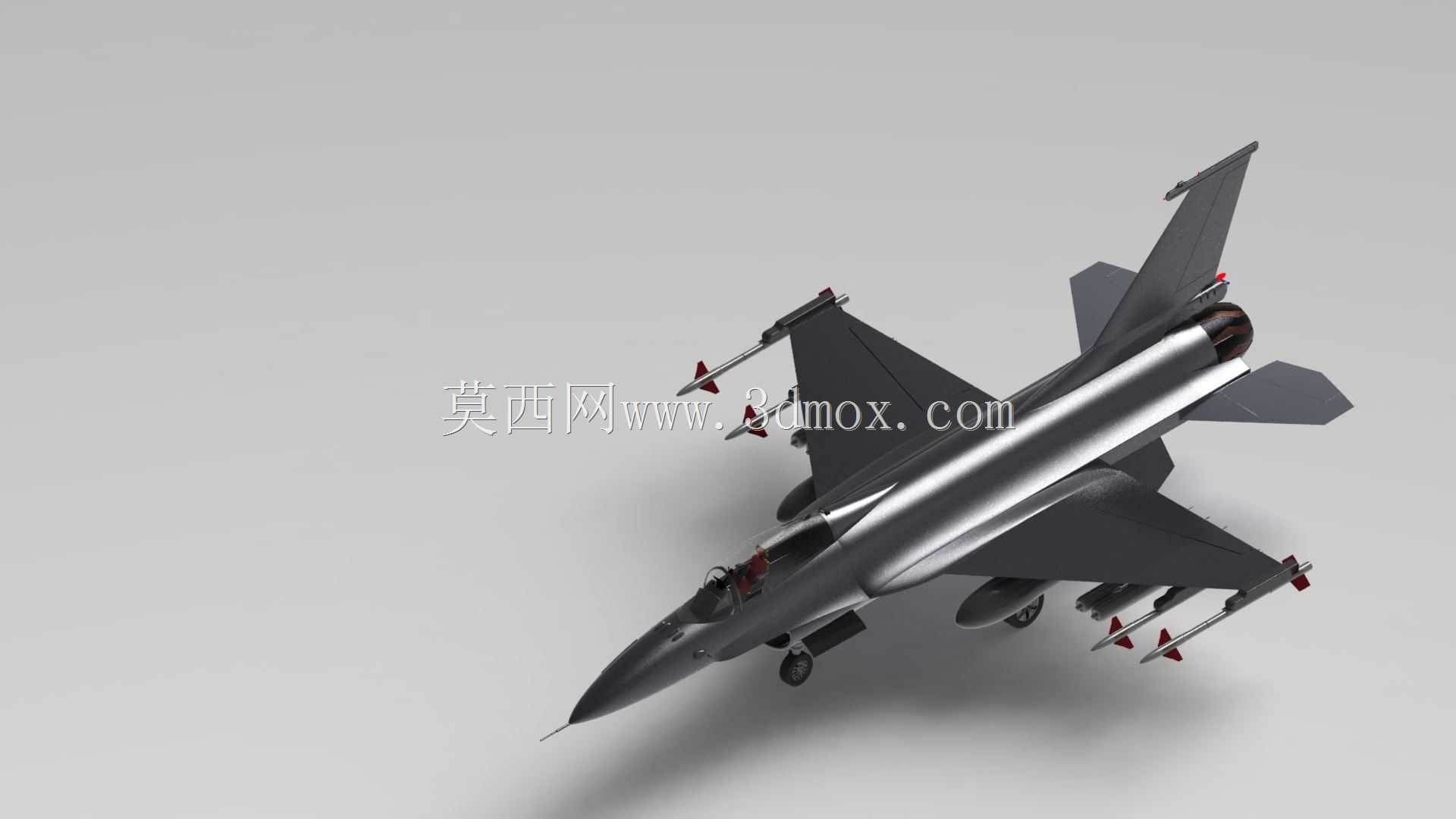

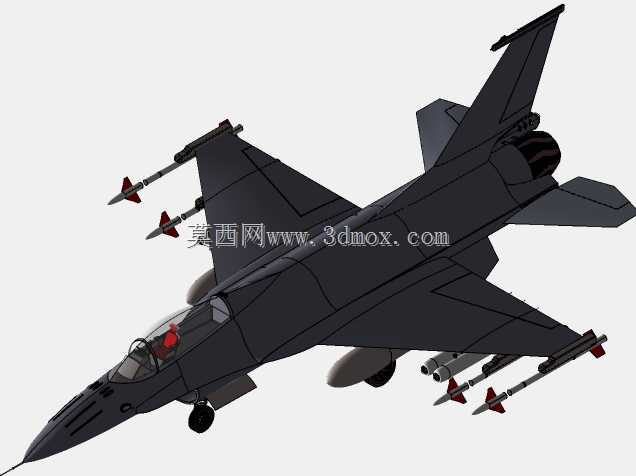

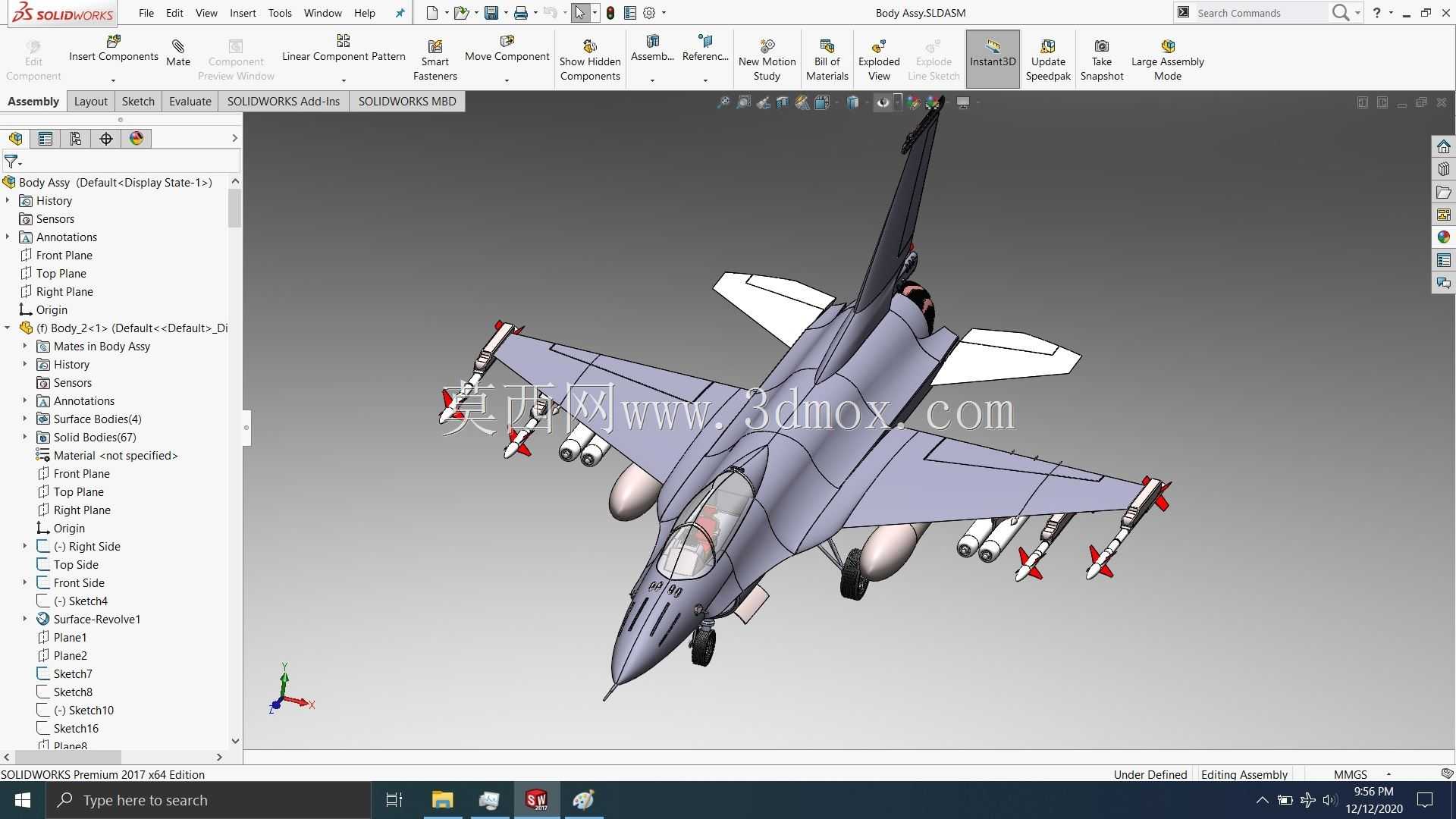

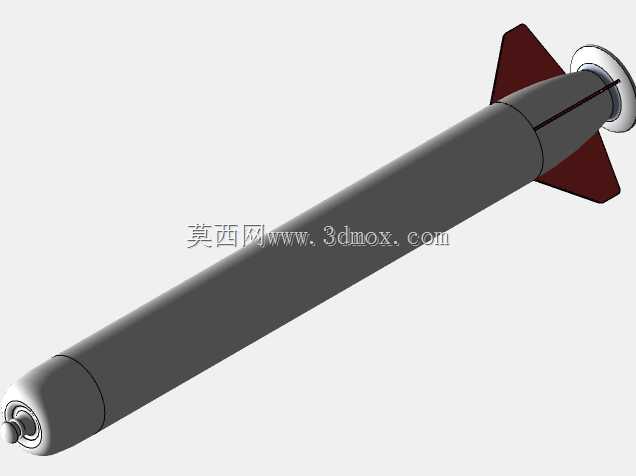

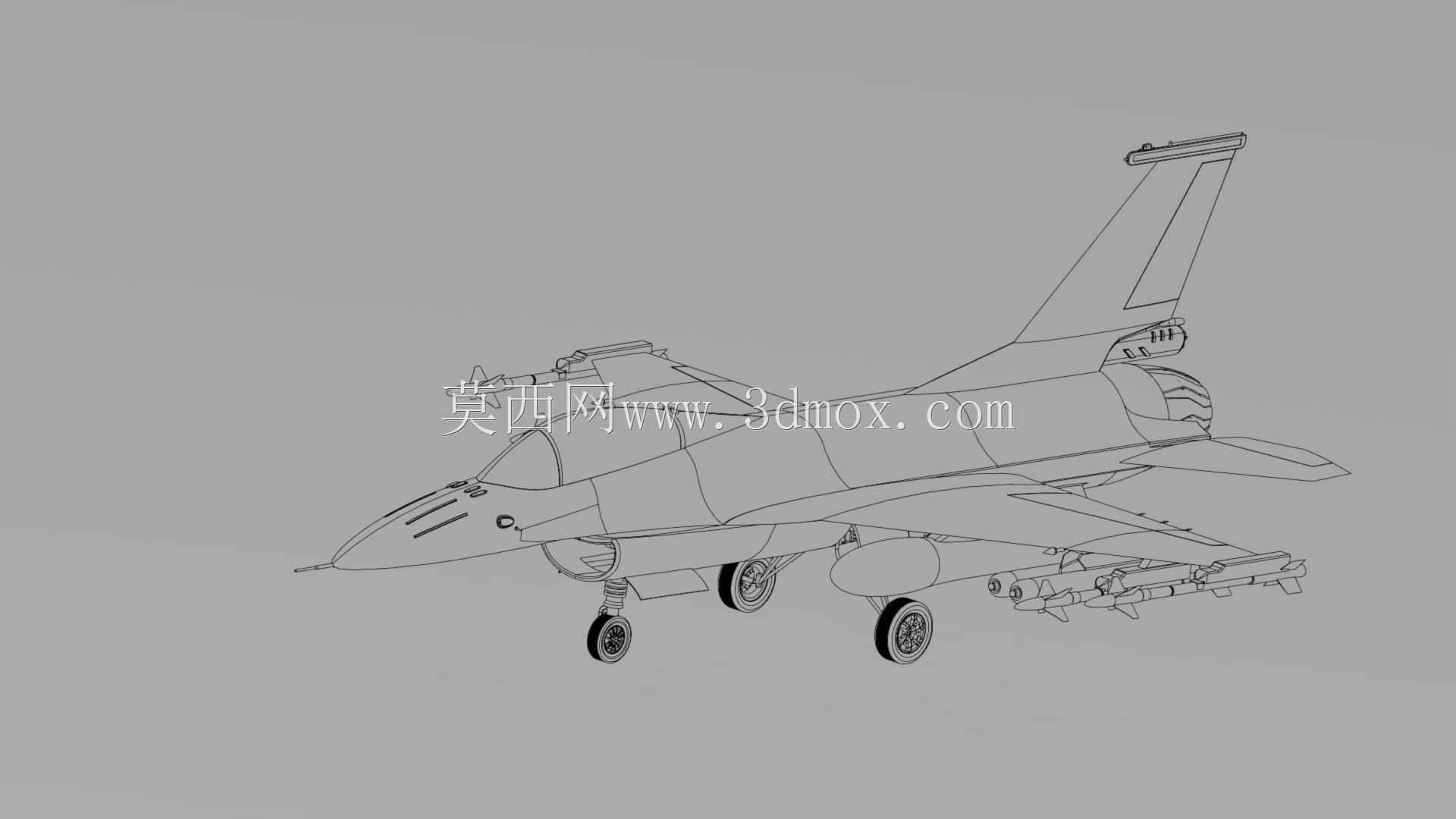

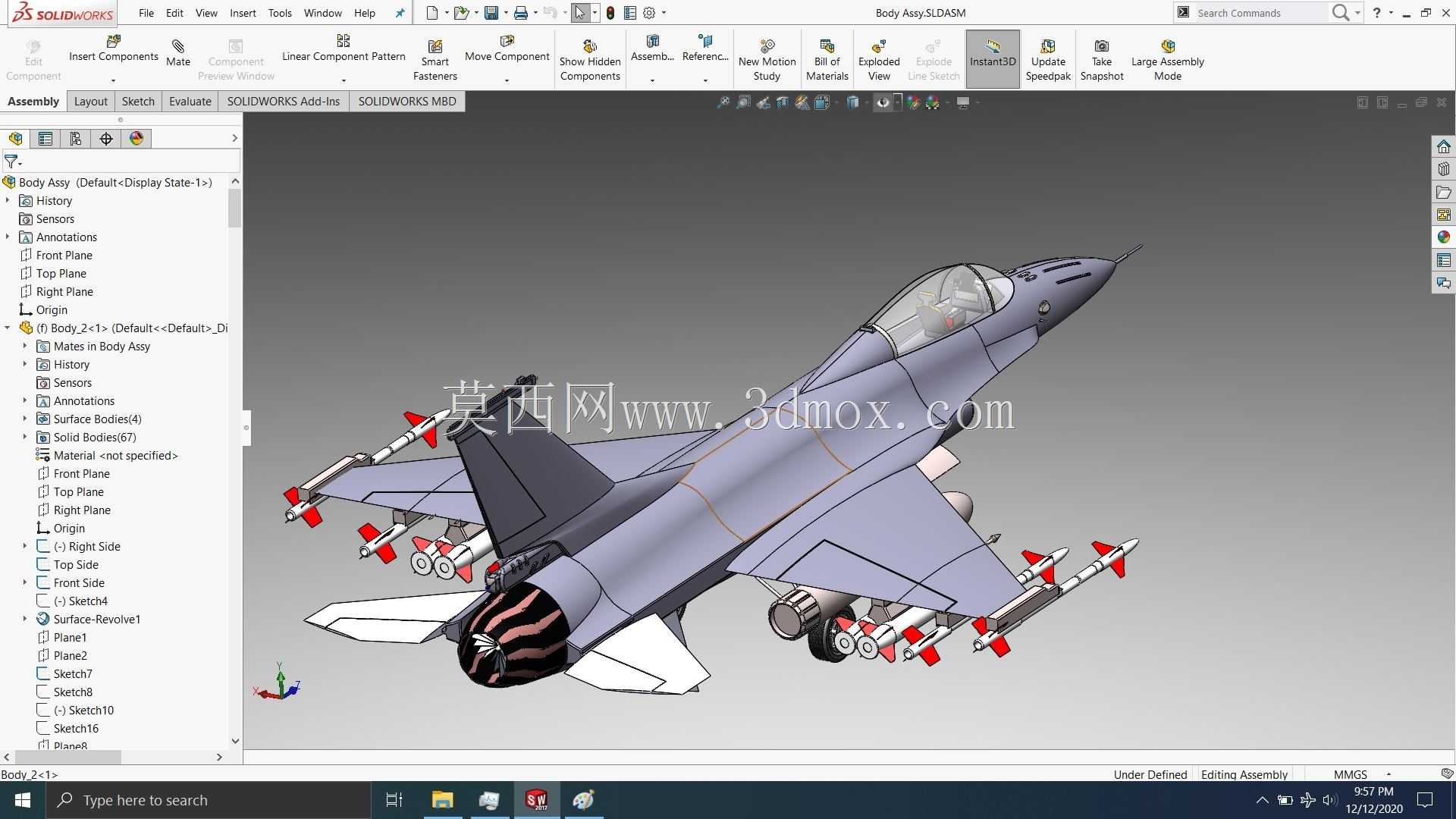

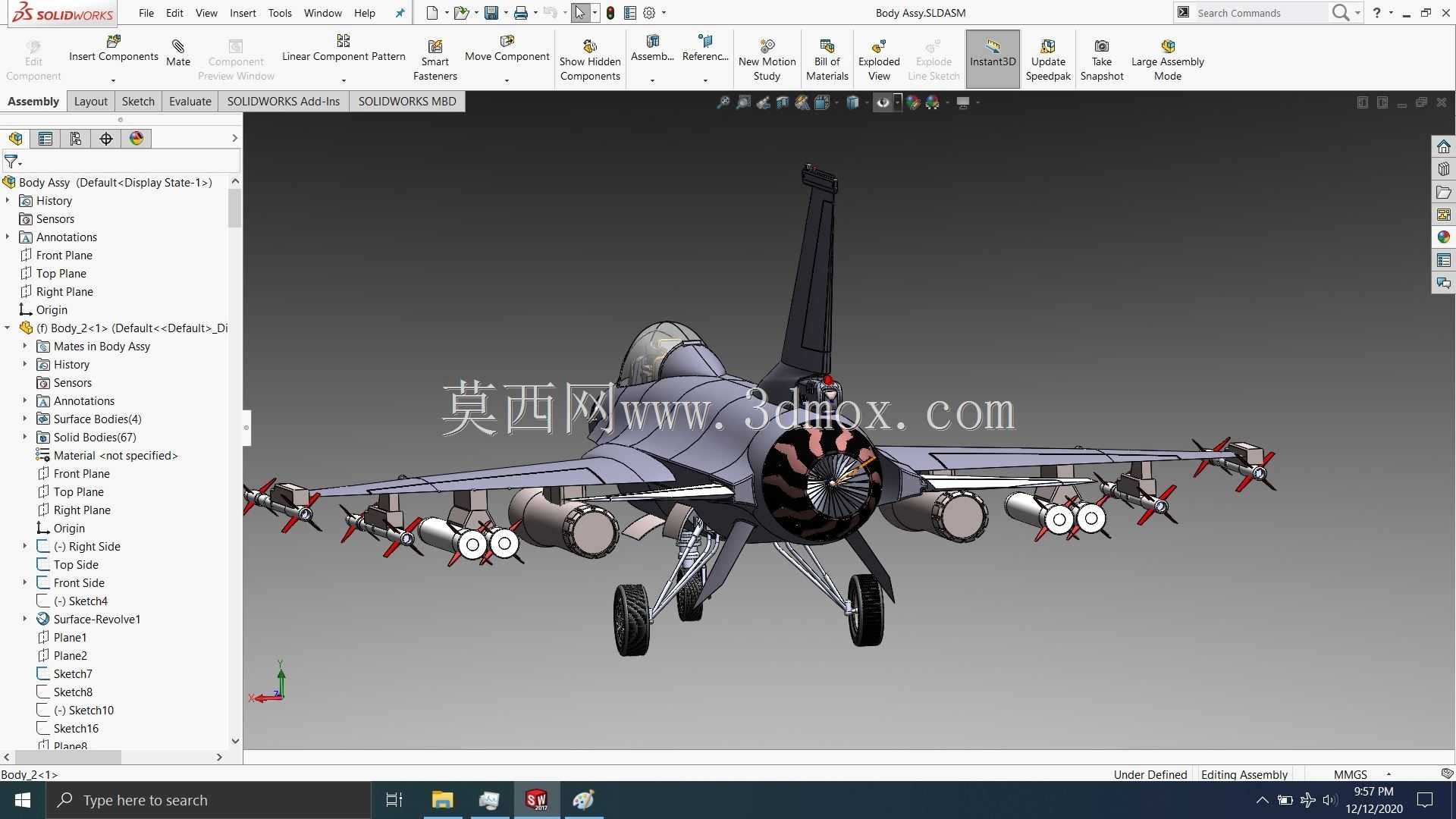

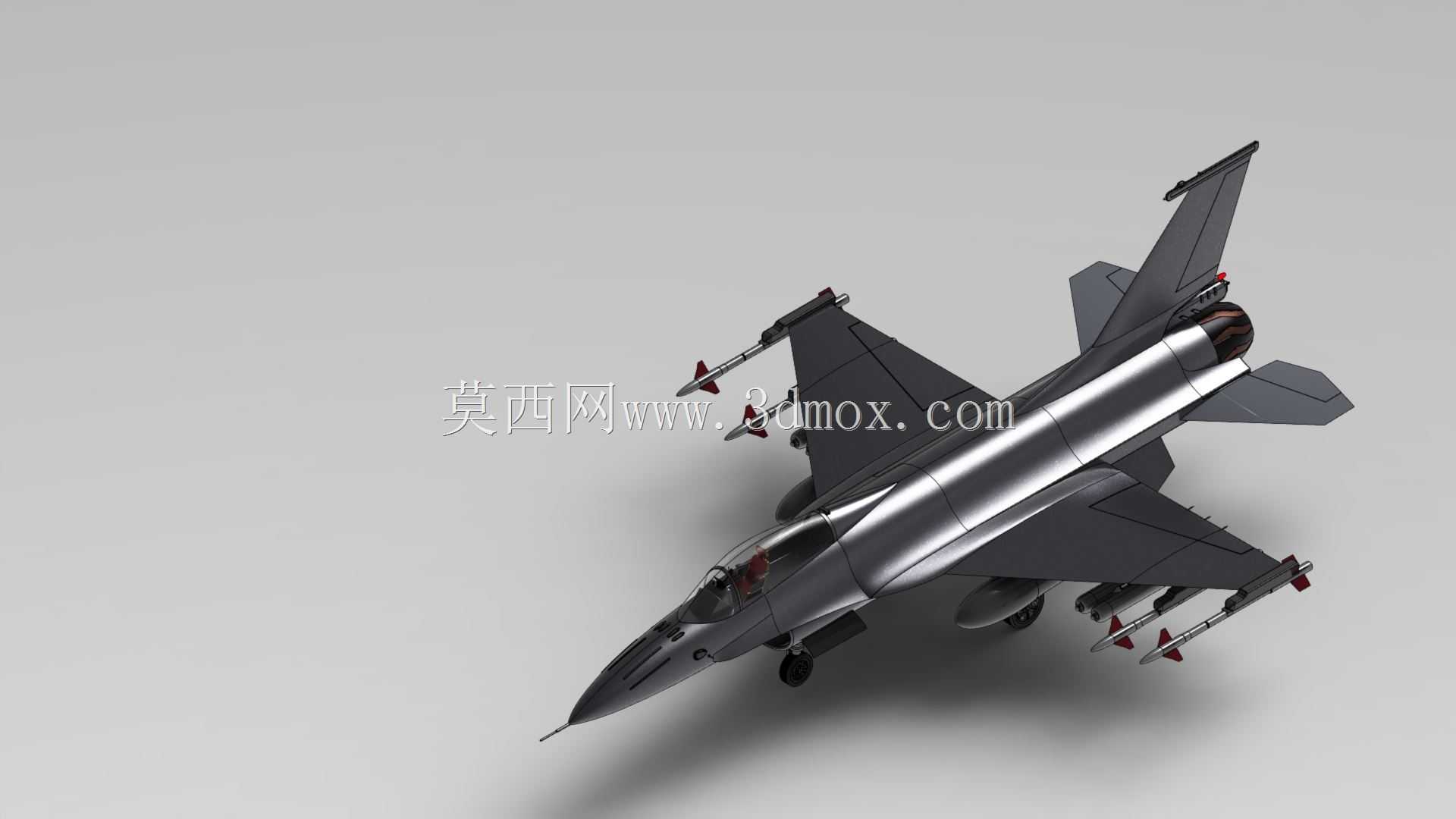

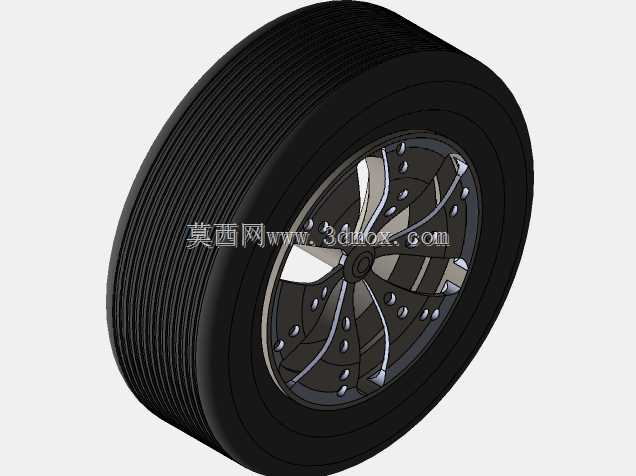

该模型围绕单发轻型战斗机的实际使用场景搭建，覆盖制空作战、近距空中支援、战区突防等核心任务对应的结构需求，整体设计过程中优先兼顾飞行包线内的气动效率与结构强度冗余，避免过度追求外观还原而忽略实际工程逻辑。从气动布局来看，采用边条翼加常规尾翼的布局形式，边条翼从翼根向前延伸至进气道后上方，在大迎角飞行状态下可拉出稳定脱体涡覆盖主翼上表面，推迟主翼失速迎角，提升低速机动阶段的升力系数；主翼采用切尖三角翼构型，相对厚度控制在较低区间，兼顾跨音速飞行阻力特性与亚音速巡航升阻比，机翼前缘设置机动襟翼，可根据飞行迎角、马赫数自动调整偏转角度，适配不同飞行状态下的翼面压力分布。机身结构采用翼身融合设计，边条区域与机身曲面平滑过渡，既降低了机身与机翼连接部位的干扰阻力，也提升了机身内部可用容积，可容纳燃油箱、航电设备舱与主起落架收纳舱；进气道采用腹部皮托管式进气布局，进气口位置设置在机头下方，可避免大迎角状态下机身对进气道的气流遮挡，保证发动机在各类机动姿态下的进气效率，进气道内部预留了附面层隔道空间，可将机身表面形成的低能量附面层气流隔离在进气道外，降低进气畸变对发动机工作稳定性的影响。起落架采用前三点式布局，前起落架布置在进气道下方，采用双轮结构，转向机构与前起落架承力结构集成设计，可承受地面滑行阶段的侧向载荷与着陆冲击；主起落架收纳于机身中部主起落架舱内，支柱采用油气减震结构，单轮配置适配轻型战斗机的着陆重量要求，机轮刹车组件与起落架支柱集成布置，减少收纳状态下的空间占用。尾翼部分包含全动平尾与单垂尾，全动平尾可提供足够的俯仰操纵力矩，大迎角状态下仍能保持操纵效率，垂尾采用大后掠角设计，布置在机身尾部上方，方向舵操纵铰链线与垂尾后缘平行，保证高速飞行阶段的航向稳定性。武器挂点沿机翼下表面与机身腹部布置，机翼下表面设置多组重载挂点，可挂载副油箱、空空导弹、对地攻击弹药，挂点与机翼承力梁直接连接，可承受武器发射与投放过程中的冲击载荷，翼尖位置预留近距空空导弹挂点，可降低翼尖涡流诱导阻力。整体建模过程中对各部件的安装边界做了明确约束，活动舵面与固定翼面之间预留了足够的偏转间隙，起落架收放路径与周边结构无干涉，维护口盖的位置与尺寸匹配实际地勤维护的操作空间需求，可直接用于航空装备结构教学、飞行器气动仿真验证、虚拟实训场景搭建等用途。
