三寸FPV穿越机防护机架结构设计

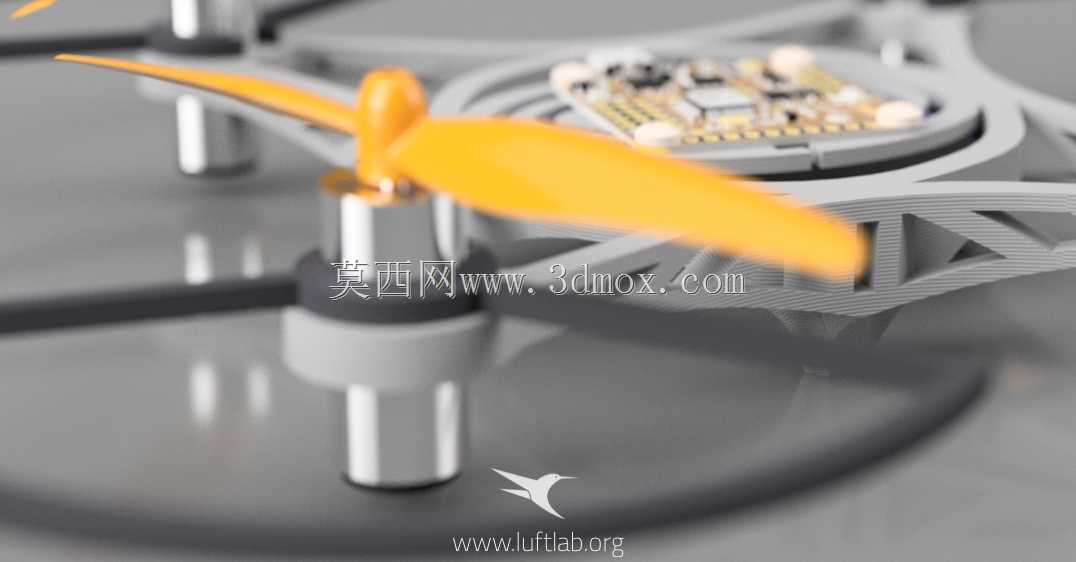

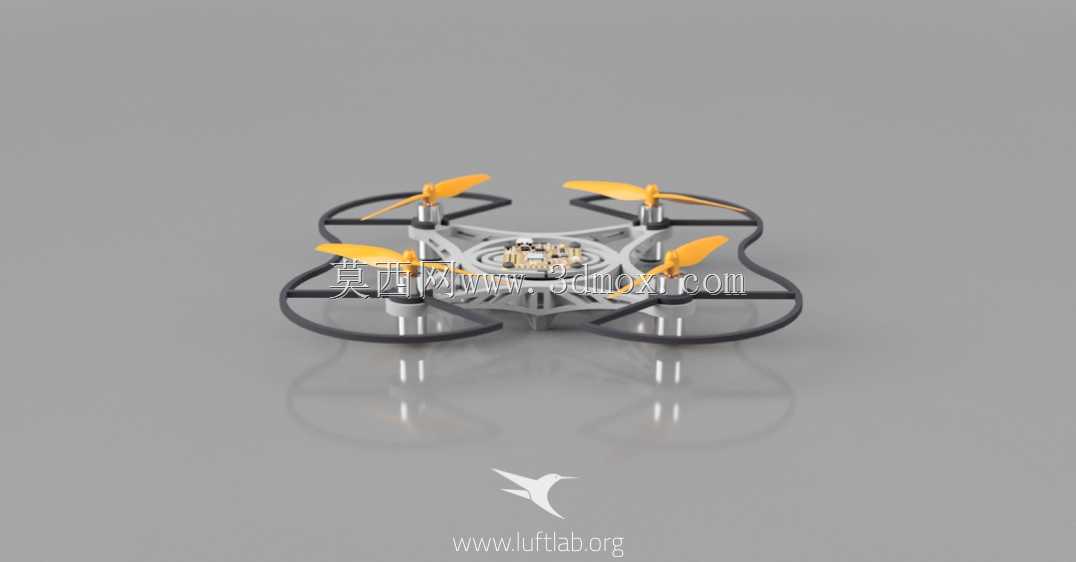

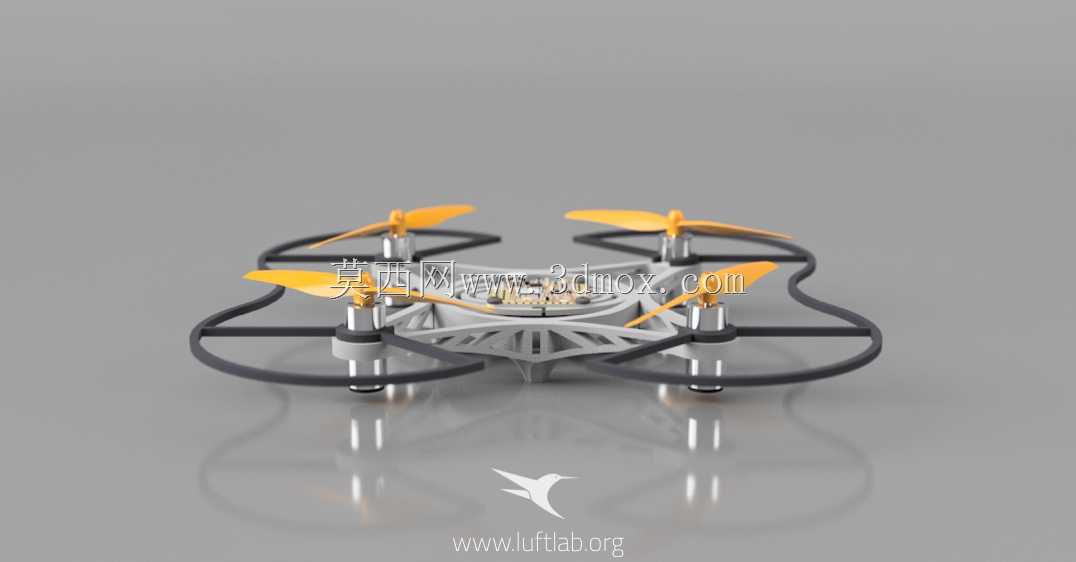

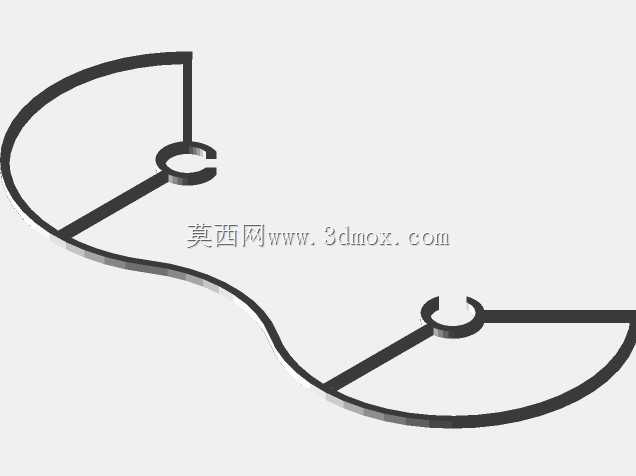

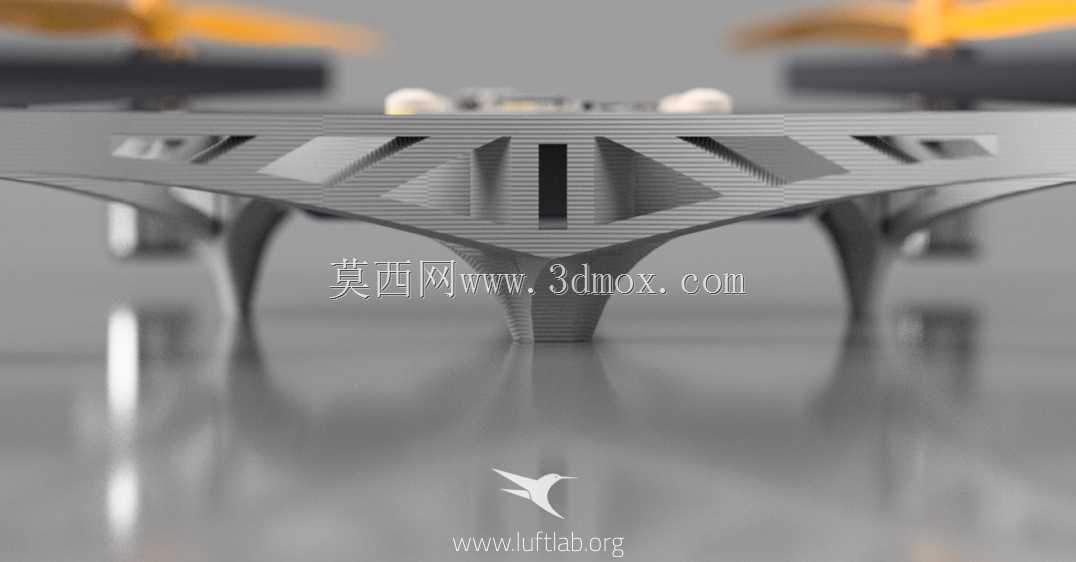

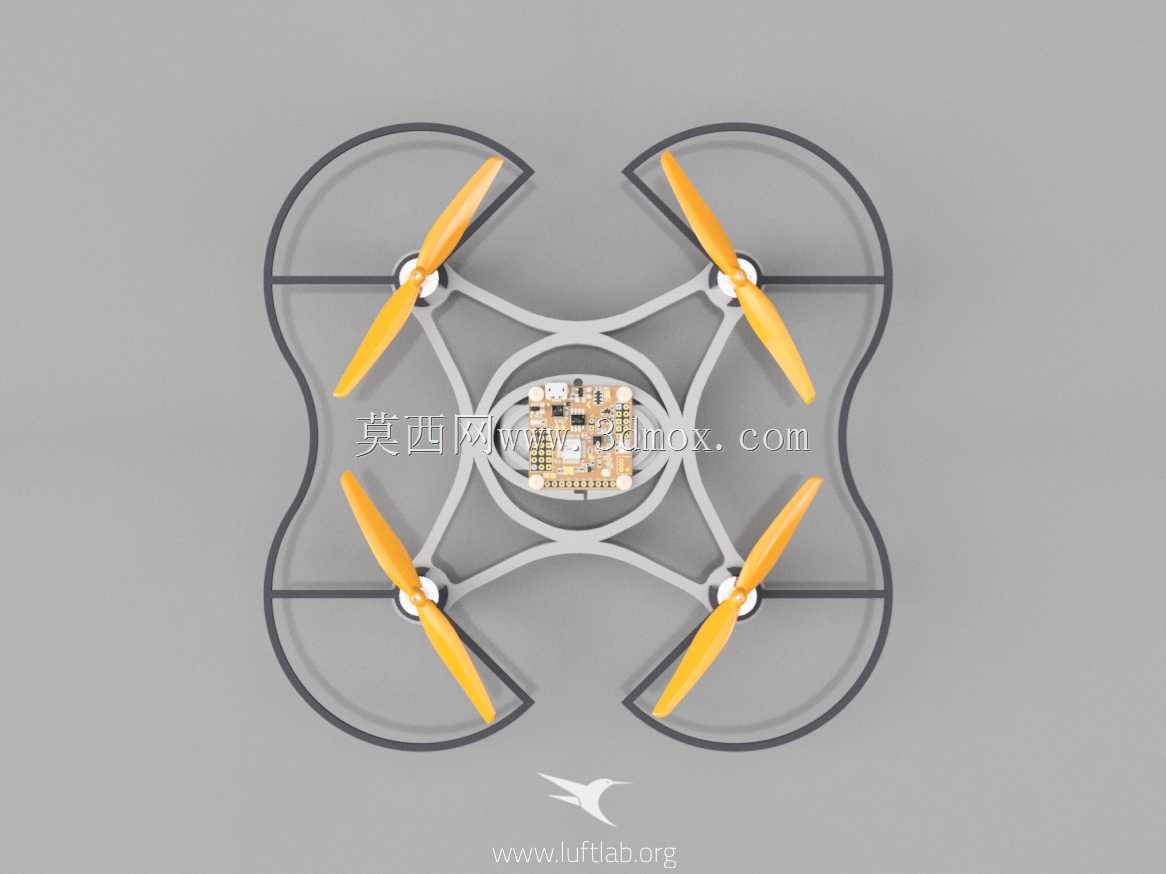

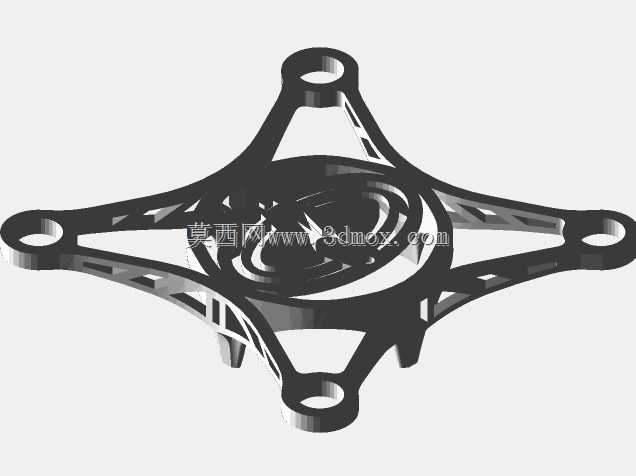

这款三寸FPV机架的设计核心围绕室内近距飞行、楼宇间穿梭这类高碰撞风险场景展开，区别于大尺寸远航机架的长续航取向，整体结构优先考虑抗冲击冗余与桨叶防护能力，适配新手入门练习、狭小空间特技飞行的实际使用需求。机架主体采用X型四轴布局，中心集成飞控、电调、图传与电池的安装位，四个机臂末端预留标准电机安装孔位，适配1103、1204这类常用三寸机动力电机，机臂与中心板采用一体化弧形过渡结构，避免直角应力集中点，在发生侧向碰撞时可通过结构形变吸收部分冲击能量，降低机臂断裂的概率。外围的环形护圈是这款机架的核心设计亮点，护圈与机臂采用卡扣加定位柱的组合连接方式，无需额外螺丝即可完成快拆更换，护圈轮廓完全包裹桨叶旋转范围，在飞行过程中碰到墙面、管线等障碍物时，可避免桨叶直接接触障碍物导致炸机，同时也能降低桨叶划伤操作人员的风险，尤其适合室内飞行场景的安全要求。中心板的安装边界做了分层设计，上层预留飞控与图传模块的安装孔位，兼容20*20mm标准安装孔距的通用飞塔，下层预留电池绑带槽，可适配2S-3S规格的小容量锂电池，走线槽沿机臂内侧布置，可将电机线、电调线完全隐藏在结构内部，减少飞行过程中的风阻，同时避免线材被桨叶打到的风险。整机的轴距控制在三寸桨的适配范围内，桨尖与护圈内壁预留1.5mm的安全间隙，避免飞行过程中桨叶形变剐蹭护圈产生震动，护圈外侧做了圆弧导角处理，碰撞时可顺着障碍物表面滑开，避免硬卡导致的飞行姿态失稳。从结构受力角度看，四个机臂的厚度做了差异化设计，靠近中心板的位置厚度更大，向电机安装位逐渐收薄，在保证结构强度的前提下尽可能降低整机重量，配合护圈的镂空减重设计，整机空架重量可控制在合理范围内，不会给动力系统带来额外负载，兼顾抗摔性与飞行灵活性。机架的安装接口全部采用通用化设计，无需额外定制配件即可搭配市售的标准FPV电子件完成组装，护圈作为易损件可单独更换，降低日常练习的使用成本，整体结构没有冗余的装饰性设计，所有造型特征都服务于抗冲击、易维护、轻量化的实际使用需求。
