开源四旋翼无人机机架结构设计

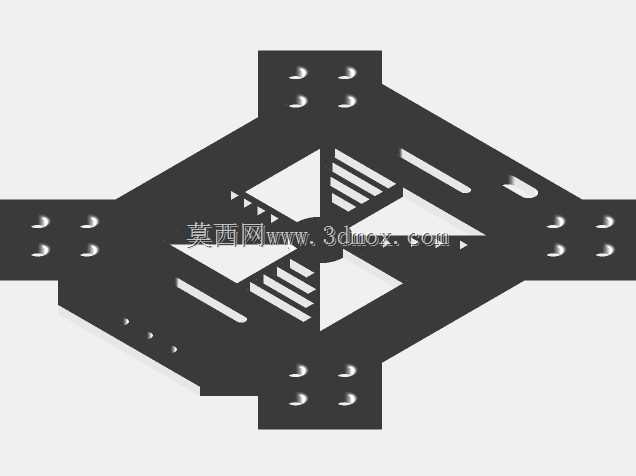

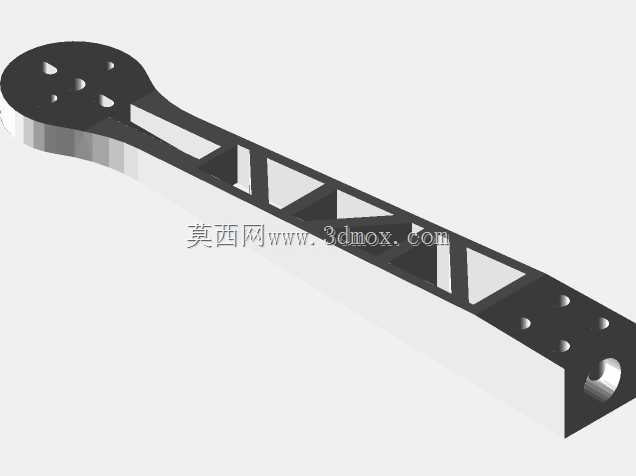

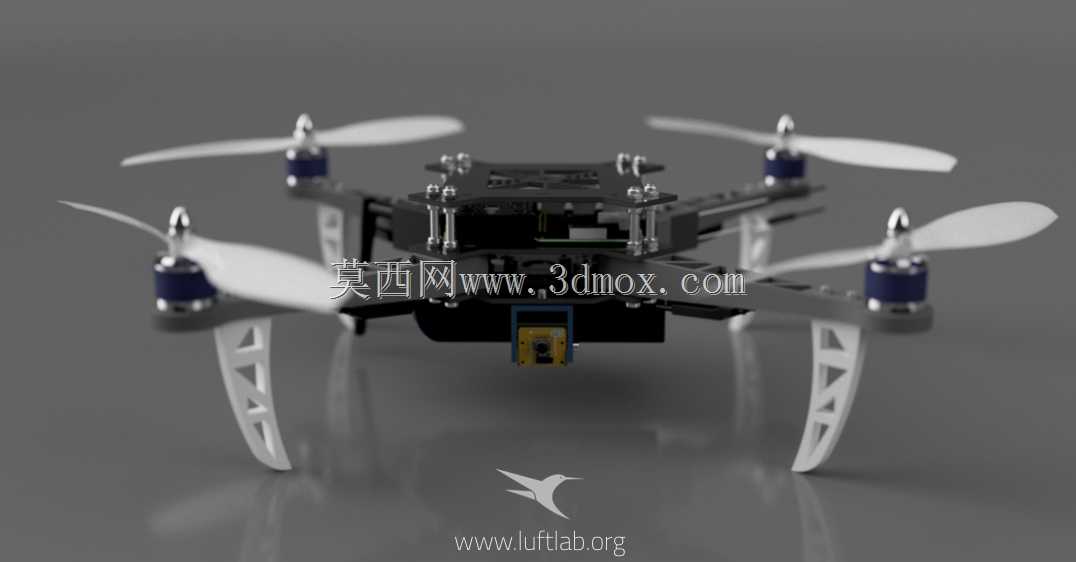

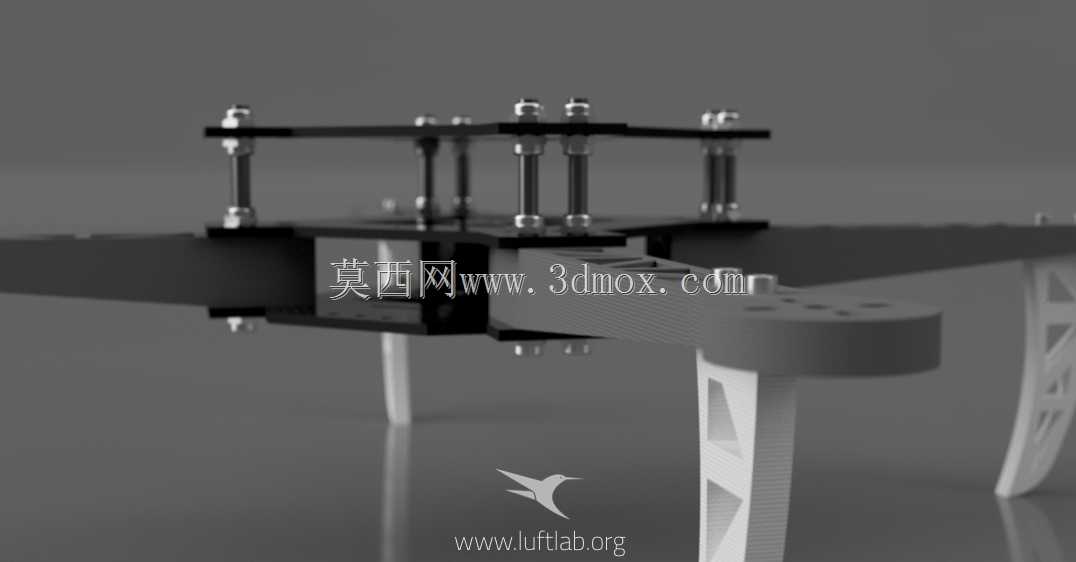

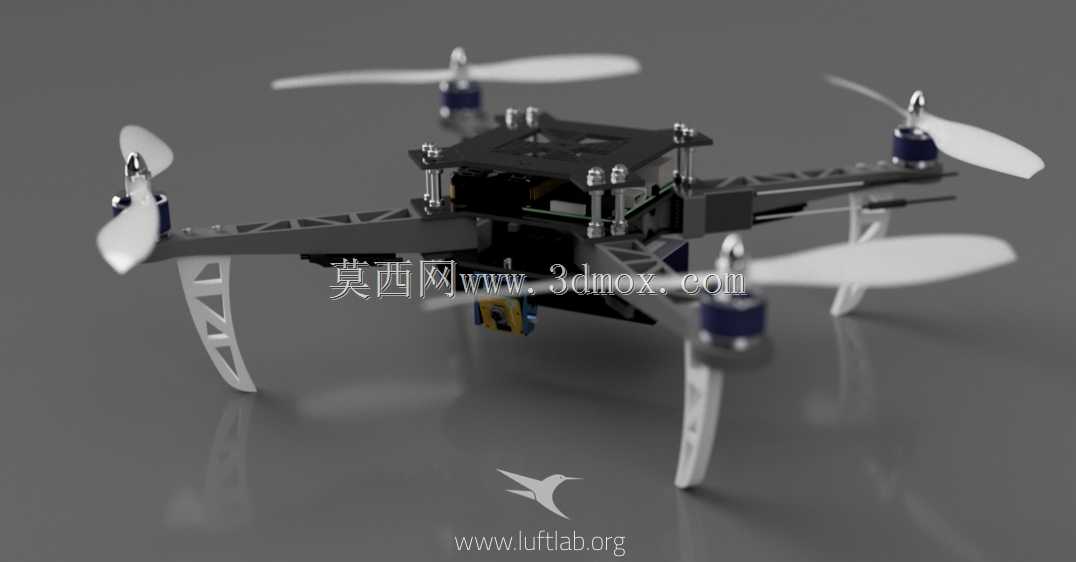

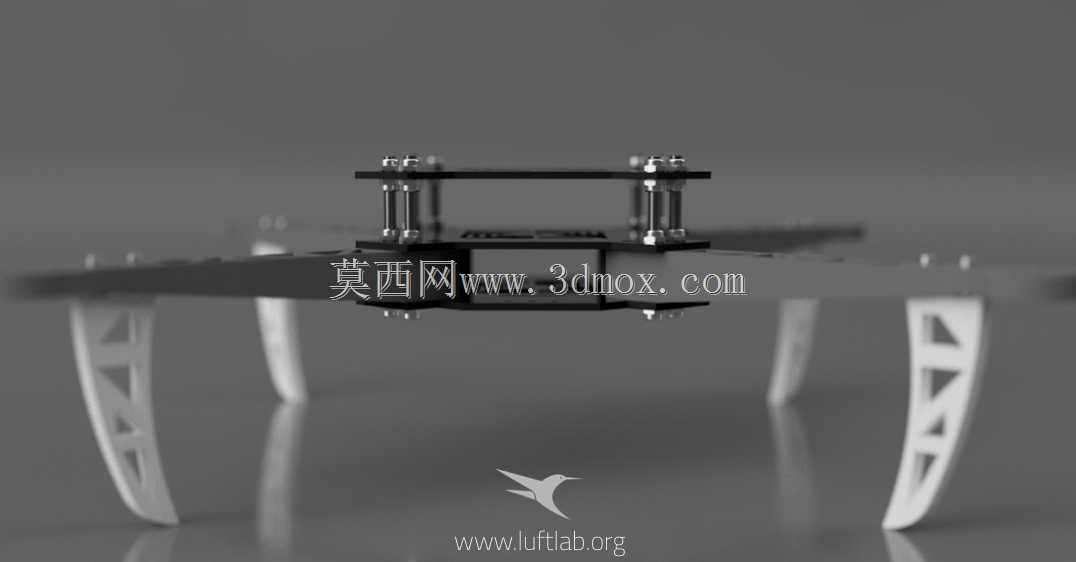

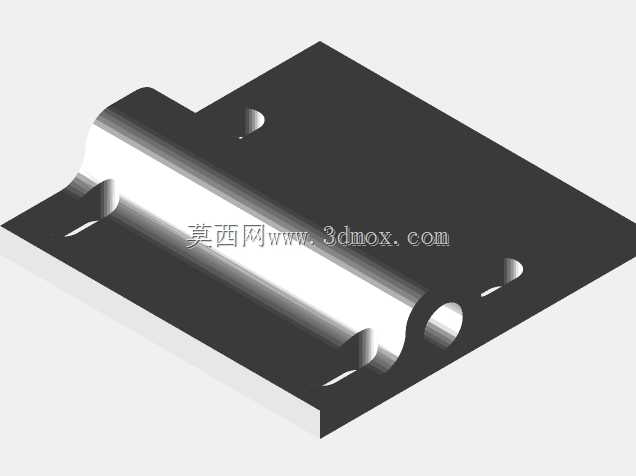

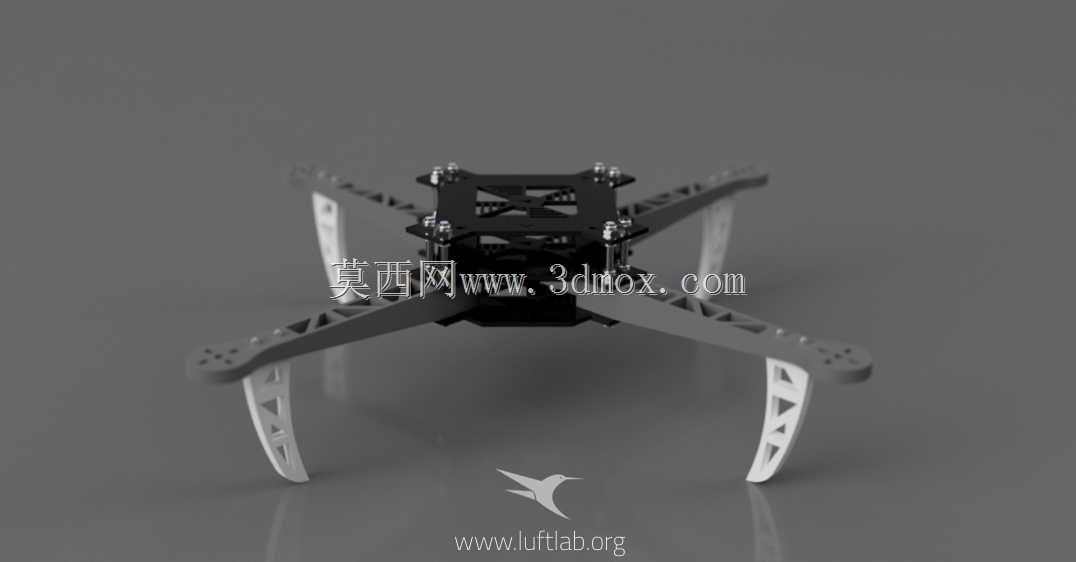

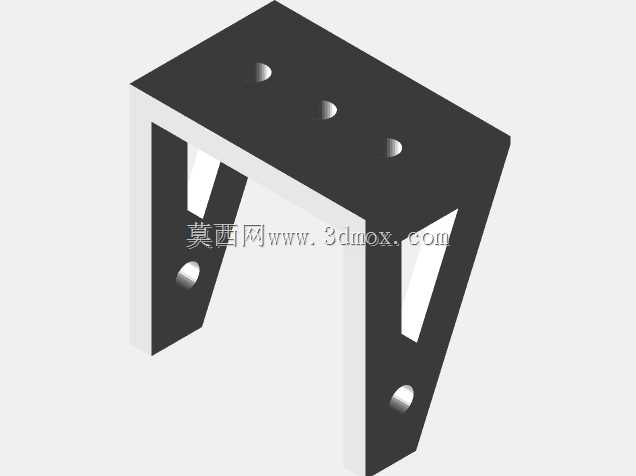

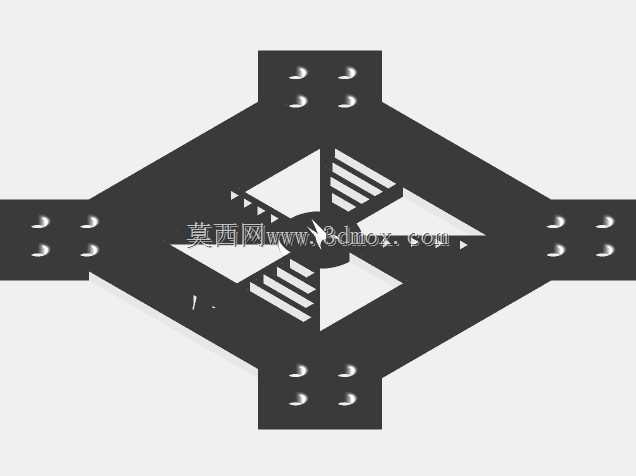

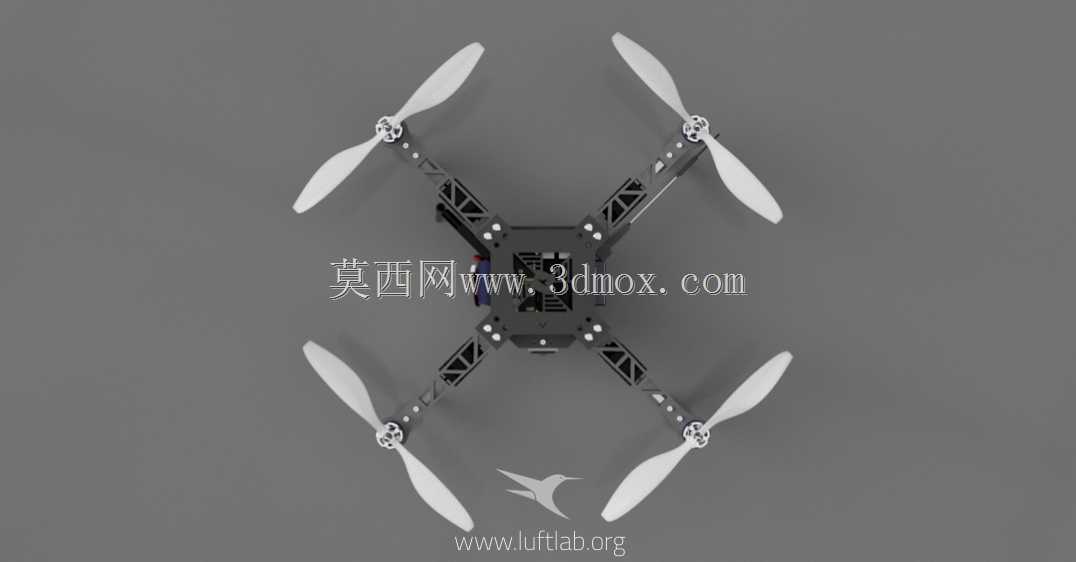

这款四旋翼机架采用X型布局设计，核心定位面向开源飞控玩家与小型航拍、室内巡检场景的二次开发需求，整体结构围绕轻量化与安装兼容性做了针对性优化。机臂采用镂空桁架式结构，在保证结构刚性的前提下尽可能削减非受力区域的材料冗余，既降低整机起飞重量提升续航表现，也能在发生轻度碰撞时通过结构形变吸收冲击能量，减少核心飞控、电池部件的损坏概率。机架中心舱预留了通用飞控板、电调、电池的安装孔位，孔位间距覆盖主流开源飞控的安装标准，无需额外打孔即可完成核心部件的固定，中心舱上下盖采用卡扣加螺丝的双重固定方式，既方便日常检修拆装，也能在飞行过程中避免舱内部件受气流扰动出现移位。机臂末端的电机安装座适配标准规格的无刷电机，安装面做了防滑纹理处理，配合电机固定螺丝可以保证电机在高速运转时不会出现偏转，同时预留了螺旋桨的安全间隙，可适配10至12英寸规格的正反螺旋桨，避免桨叶转动时与机臂、机身结构发生擦碰。从安装边界来看，机架展开后对角电机轴距满足常规四旋翼的动力布局要求，机臂与中心舱的连接部位做了加强筋处理，可承受大油门起飞、机动飞行时的拉力载荷，日常使用中可根据需求在中心舱顶部预留的安装位加装摄像头、图传模块等拓展配件，拓展配件的安装位置经过重心配平考量，不会因加装外设导致整机重心偏移影响飞行稳定性。机架整体的走线槽沿机臂内部与中心舱边缘布置，可将电调线、电机线、信号线全部收纳于结构内部，既减少飞行时的风阻，也能避免线材外露被螺旋桨打到造成飞行事故。针对日常炸机的易损部位，机臂采用可单独更换的模块化设计，单根机臂损坏后无需更换整个机架，仅需拆卸对应连接螺丝即可完成替换，大幅降低后期维护成本。机架底部预留了起落架的安装接口，可搭配通用型航拍起落架使用，为底部挂载的摄像头、云台提供足够的离地间隙，避免起降过程中镜头、传感器直接接触地面造成磨损。
