傈僳族风格三寸FPV穿越机机架设计

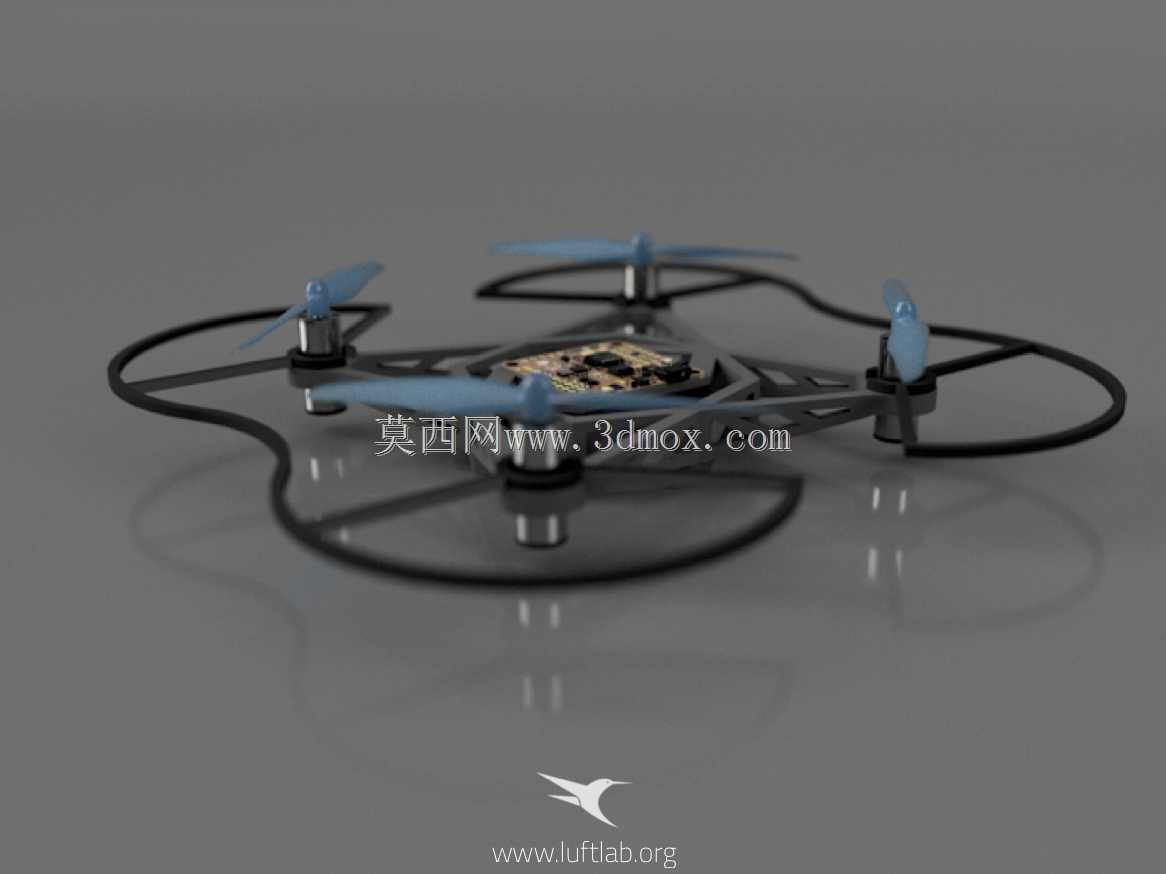

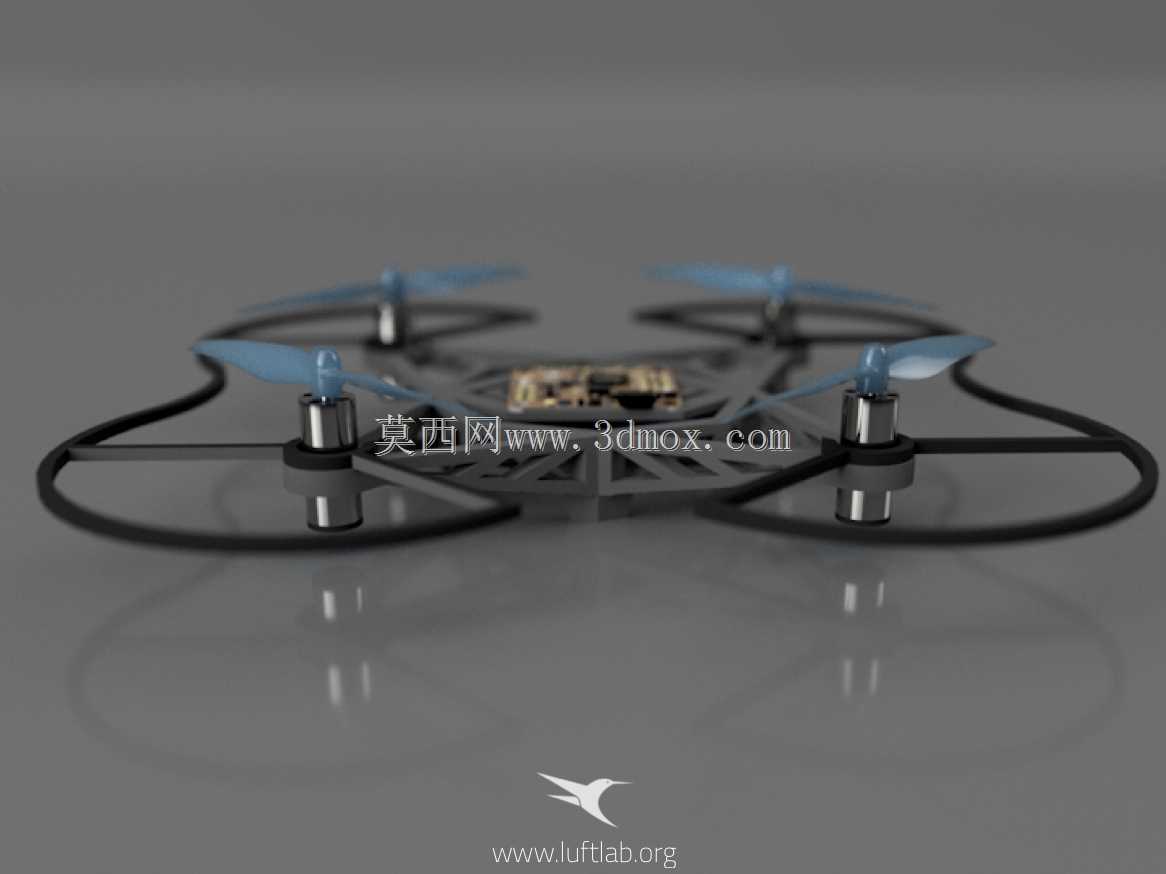

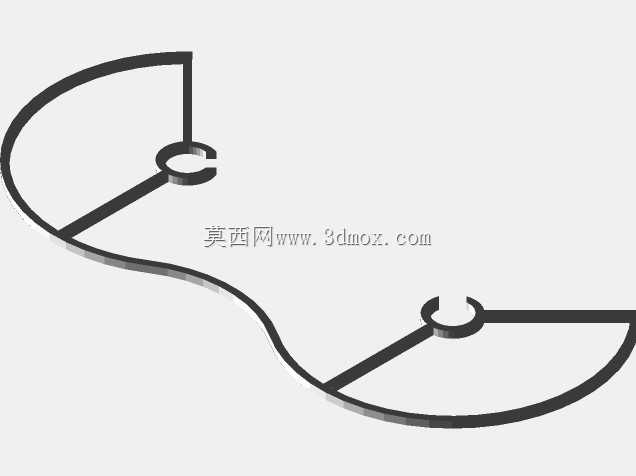

小尺寸FPV机架的加工适配一直是手板打样阶段的核心痛点，3英寸机型的桨距余量极小，常规机架的保护圈与桨叶间隙如果控制不当，要么炸机时桨叶直接磕到硬质保护圈碎桨，要么保护圈做的太厚增加整机死重，抵消小机型的灵活优势。这款机架的保护圈采用了连续波浪形的轮廓设计，没有采用常见的正圆形整圈结构，而是在四个机臂的延伸位置做了内收的弧面过渡，刚好给桨尖留出了1.2mm的安全间隙，同时保护圈的截面做了渐变壁厚处理，靠近机臂连接的位置壁厚2mm，向外圈边缘逐渐收薄到0.8mm，用PLA材料3D打印的时候，不需要额外加支撑就能直接成型，打印完成后只需要撕掉底部的 raft 就能直接装配，省去了打磨支撑痕迹的工序，也避免了支撑残留导致的动平衡问题。

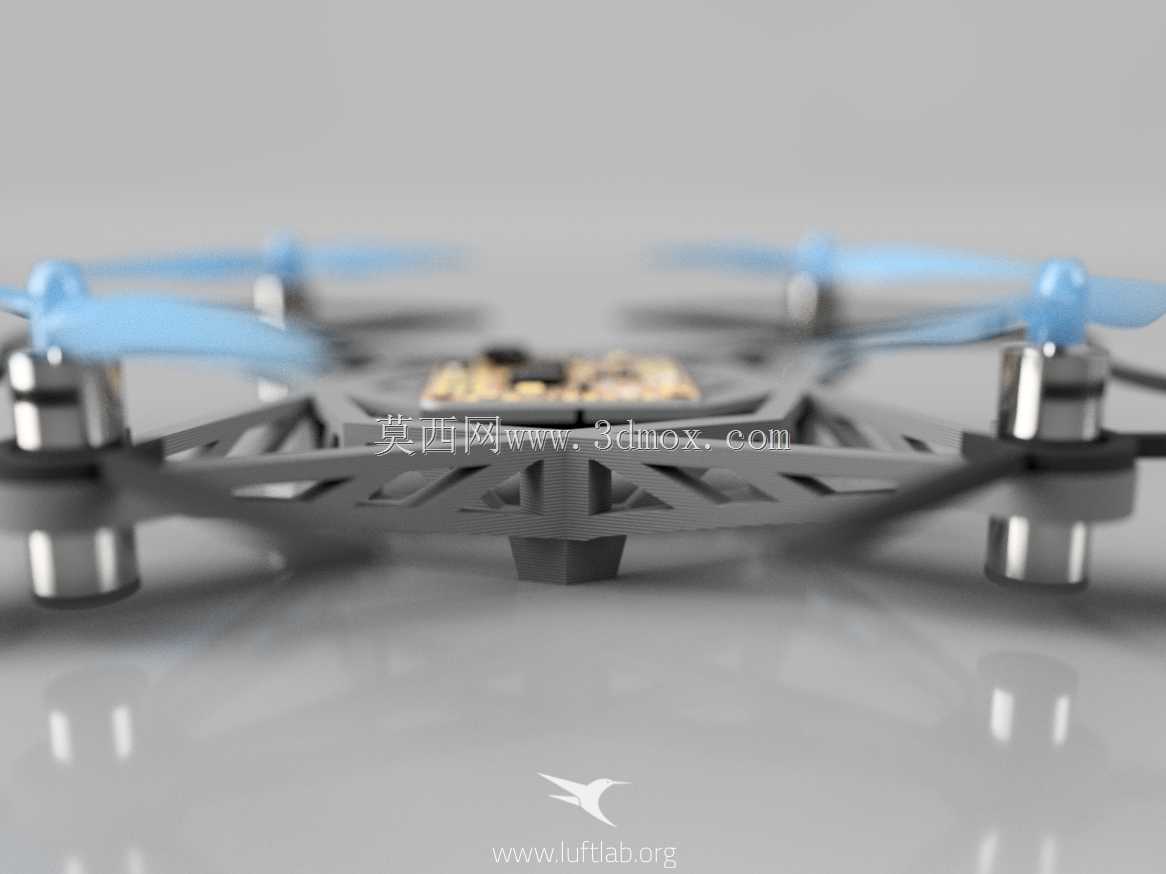

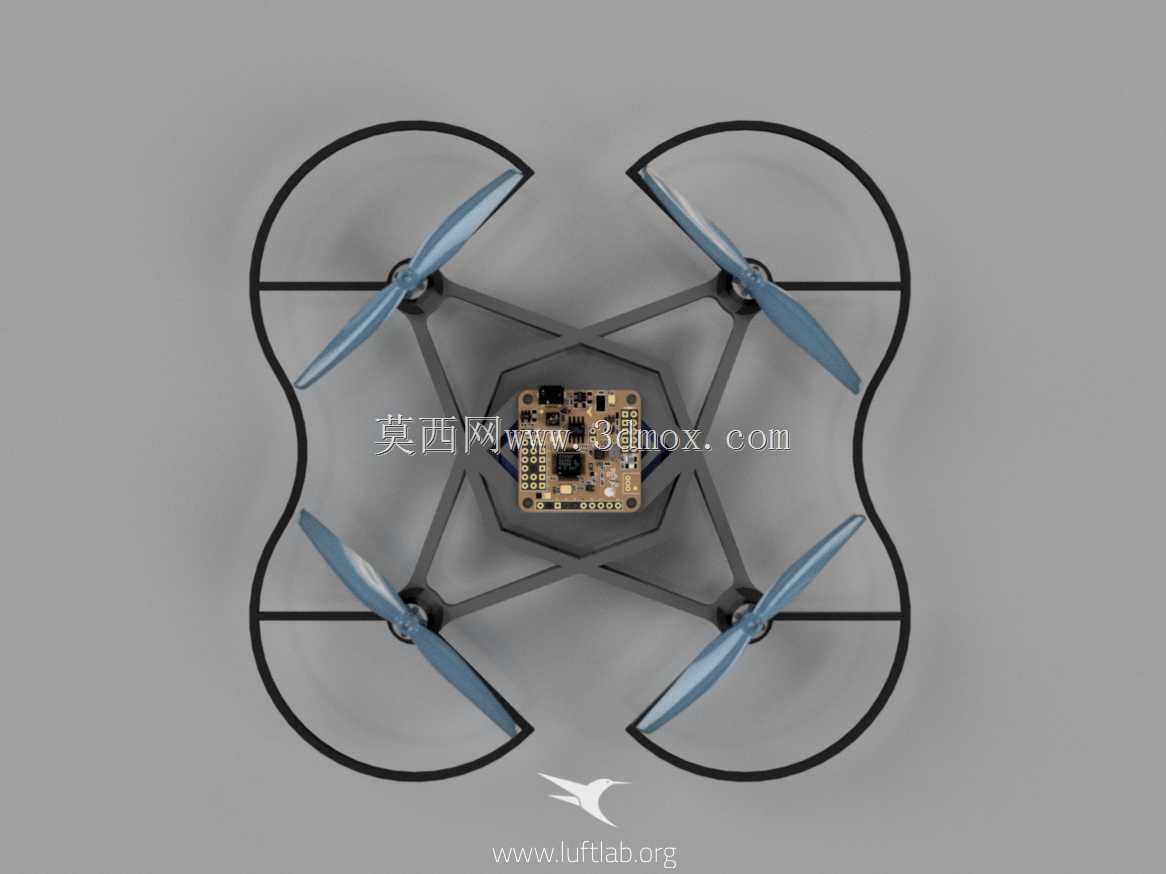

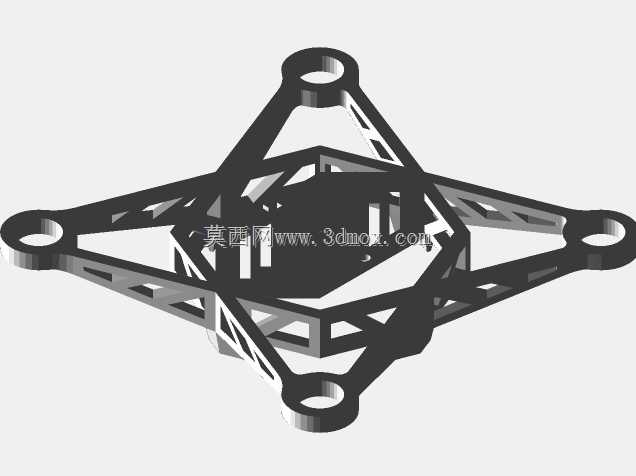

机臂部分没有采用常见的分体式插接结构，而是和中心底板做了一体化的交叉布局，四个机臂的受力直接传导到中心飞控安装位，没有额外的拼接接缝，炸机的时候不会出现机臂插接位松脱的问题。飞控安装座的四个固定柱做了0.2mm的内凹公差，刚好适配M2尼龙螺柱的安装公差，不需要额外扩孔就能直接拧入，同时固定柱的高度做了精准控制，飞控安装完成后底部和底板之间留出了2mm的间隙，刚好可以走接收机和电调的信号线，不会出现线材被压在飞控下面导致的信号干扰问题。

保护圈的外侧还做了一圈浅凹槽，炸机的时候冲击力会先让凹槽位置产生微小形变吸能，不会直接把冲击力传导到机臂位置，实际测试的时候从1.5米高度自由落体砸到水泥地面，保护圈只有轻微的擦痕，机臂和飞控位置完全没有变形。机架的中心位置还预留了摄像头的安装孔位，孔位做了长槽设计，可以上下调整15度的摄像头倾角，适配不同飞行场景的视角需求，不需要额外打印摄像头转接座。

整个机架打印完成后的总重量只有18g，比同尺寸的常规圆形保护圈机架轻了4g左右，对于3英寸的小机型来说，这个重量差直接带来了0.5分钟左右的续航提升，同时整机的转动惯量更小，做翻滚动作的时候响应速度更快。打印的时候不需要设置过高的填充率，15%的网格填充就能满足结构强度要求，整个打印过程只需要2小时10分钟，比同尺寸的分体机架打印时间缩短了近40分钟，后期如果某个位置损坏，只需要重新打印整个一体机架即可，不需要单独更换配件，对于日常练飞的爱好者来说，后期维护成本极低。
