四旋翼航拍飞行器结构设计方案

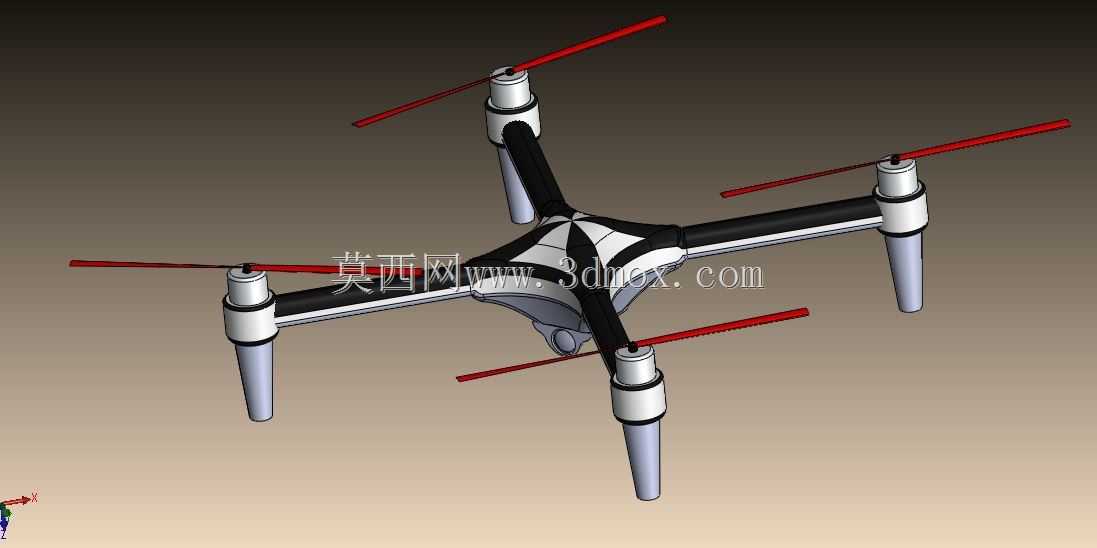

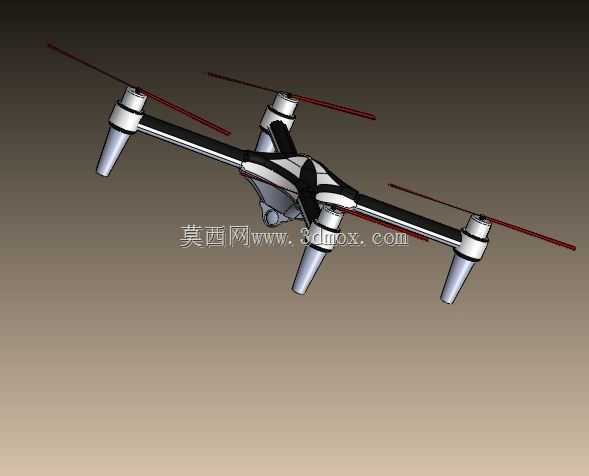

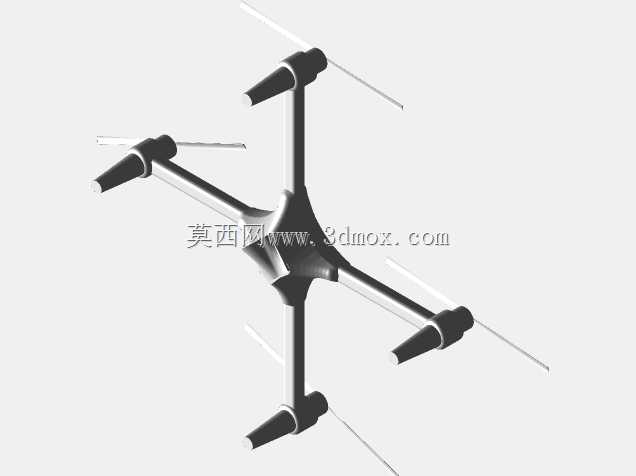

这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可适配航拍取景、小范围场地巡检、轻量载荷投送等场景，在民用消费级与轻量级工业作业场景中都有适配空间。从结构布局来看，采用X型四旋翼排布，机臂从中心舱体向外等角度延伸，相邻机臂夹角保持90度，这种布局能让四个旋翼的升力输出更均衡，飞行过程中的姿态调整响应速度更快，不会出现单方向力矩偏差过大的问题。中心舱体采用上下合盖的结构设计，预留了飞控板、电池、信号接收模块的安装空间，舱体内壁设置有定位筋位，安装时不需要额外做定位治具，就能让核心电子元件保持在整机重心位置，避免重心偏移带来的飞行功耗增加、姿态不稳等问题。机臂与中心舱体的连接位置做了加强筋过渡，能抵消飞行过程中旋翼高速转动带来的持续振动，防止长期使用后机臂连接位置出现疲劳断裂。旋翼的安装座采用台阶式定位设计，电机装入后能保证同轴度偏差控制在极小范围内，减少旋翼转动时的偏振问题，既可以降低飞行噪音，也能减少不必要的动力损耗。起落架采用直杆式下延伸设计，长度预留了足够的离地间隙，搭载云台相机或者小型作业载荷时，起降过程不会出现载荷剐蹭地面的问题，起落架底端做了圆弧过渡，接触地面时能起到一定的缓冲作用，降低硬着陆对机身结构的冲击。整机外形尺寸控制在适合单人携带的范围，机臂如果采用快拆结构设计的话，收纳后可以放入普通双肩背包，外场作业转场时不需要额外携带大型收纳箱。设计过程中对整机的重量分布做了反复校核，四个机臂的重量差控制在合理区间，电池安装位设置在中心舱体最靠近重心的位置，更换不同容量电池时，整机重心偏移量不会超出飞控的调整阈值，不需要每次更换电池都重新调整飞控参数。旋翼采用正反桨配对设计，对角位置的旋翼转动方向一致，相邻旋翼转动方向相反，飞行过程中可以通过调整不同旋翼的转速差实现升降、前后、左右移动以及偏航转向，不需要额外设置舵面结构，整体机械结构更简单，后期维护的难度也更低。机身外壳的曲面设计兼顾了气动性能与结构强度，飞行过程中空气可以顺着机身曲面顺畅流过，减少风阻带来的动力损耗，同时壳体的壁厚做了均匀化处理，不会出现局部壁厚过薄导致的结构强度不足，也不会因为局部壁厚过厚增加不必要的整机重量。
