红色便携数码单反相机外观结构三维建模

　　日常做消费电子结构建模时，这类便携单反的外观结构是很典型的手持数码产品参考案例，先从实际使用场景倒推设计逻辑会比直接描图效率高很多。首先要考虑手持拍摄的人机交互边界，机身右侧的握持区域做了内凹的弧度处理，对应成年人单手握持时四指的贴合位置，拇指区域刚好落在背部的功能按键区，不需要大幅度挪动手指就能完成参数调整、快门触发这些高频操作，这个弧度的曲率是按照成年男性手掌平均宽度100mm、女性手掌平均宽度85mm的握持数据做的适配，机身整体厚度控制在65mm左右，既不会因为过薄导致握持时手指互相挤压，也不会因为过厚增加长时间携带的负重感。

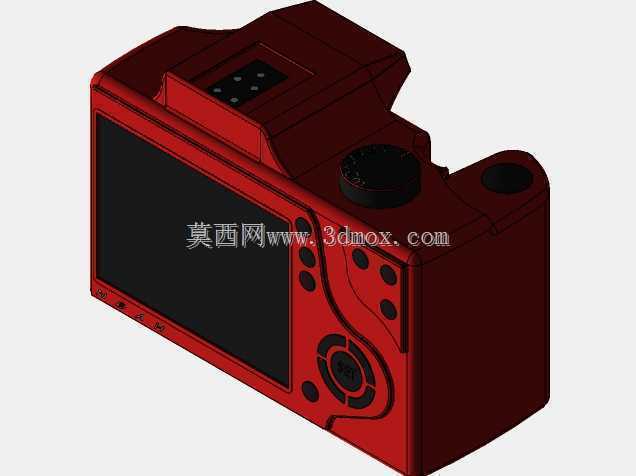

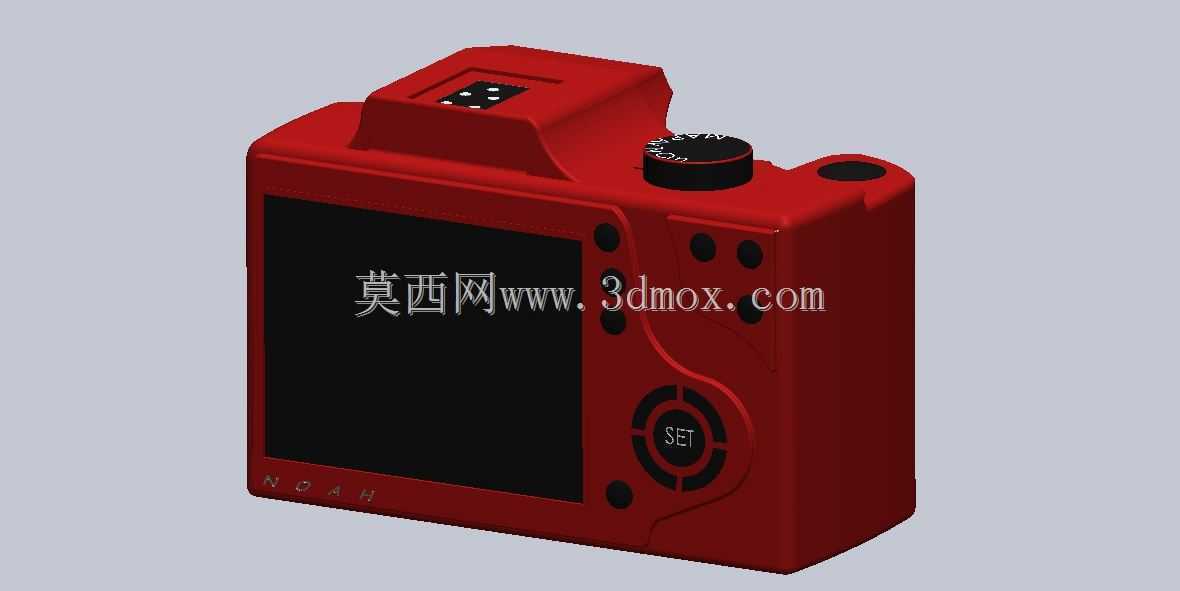

　　从功能分区来看，机身顶部的模式拨盘做了齿状防滑纹理，拨盘的转动阻尼对应的档位间隙是15度，每一个档位对应一个拍摄模式，切换时的段落感清晰，戴薄手套操作也能准确感知档位切换，不会出现误触的情况。拨盘旁的热靴接口预留了标准尺寸的安装槽，兼容外接闪光灯、外置麦克风这类拓展配件，安装槽的定位凸台高度控制在2mm，既能保证配件安装时的定位精度，也不会因为凸台过高导致配件拆卸时卡滞。机身背部的大屏幕占据了背部约60%的面积，屏幕周边做了1mm的凸起边框，当相机背面朝下放置时，屏幕不会直接接触放置平面，避免日常使用中的刮擦磨损，屏幕旁的功能按键组按照操作频率做了分区，SET确认键放在拇指最容易触碰的中心位置，四周的方向键对应参数调整、照片切换的功能，按键的凸起高度是1.2mm，按压行程0.5mm，按压力度控制在1.5N左右，既不会因为按键太灵敏导致误触，也不会因为按压力度过大增加操作疲劳感。

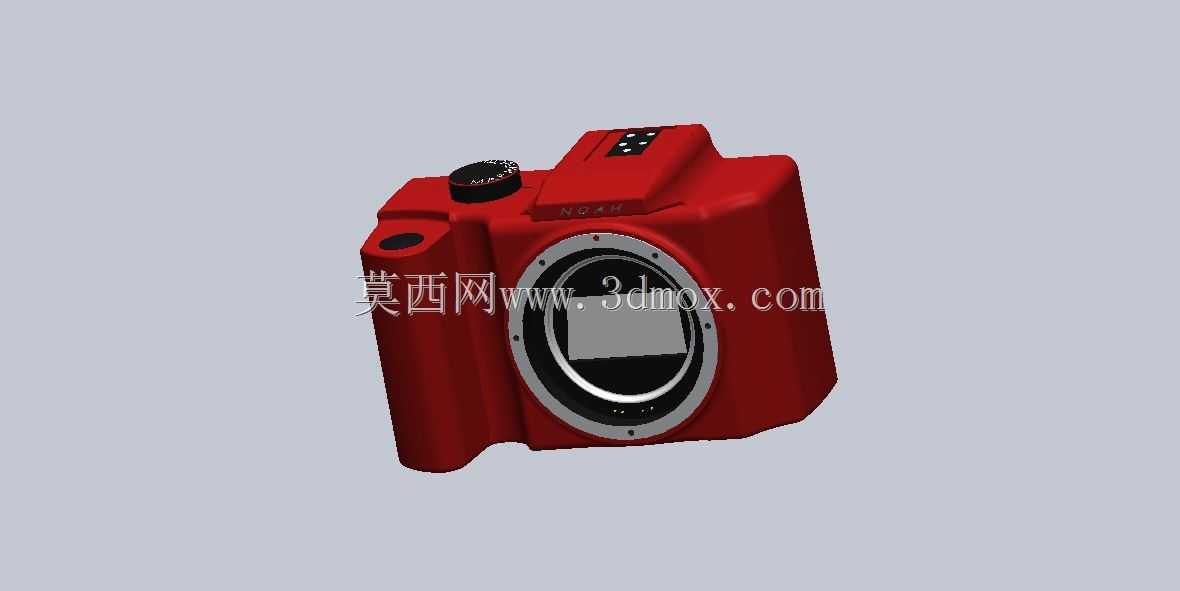

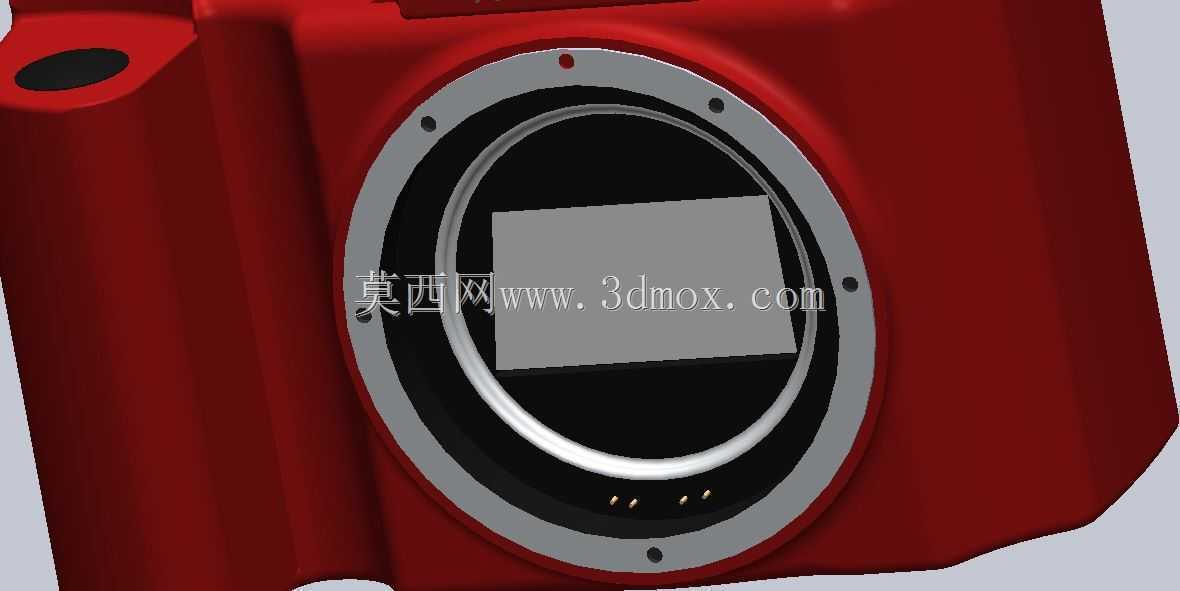

　　机身正面的镜头安装位预留了标准卡口的装配间隙，卡口的同轴度公差控制在0.02mm以内，保证镜头安装后光轴和传感器平面的垂直度，避免出现成像边缘模糊的问题。机身侧面的数据接口位置做了内凹处理，预留了数据线插头的插拔空间，接口盖采用和机身同材质的软胶连接，开合角度可以达到120度，不会因为频繁开合出现连接部位断裂的情况。机身底部的电池仓和三脚架安装孔做了同轴布局，三脚架安装孔是标准1/4英寸螺纹孔，孔位距离机身前端的距离是70mm，安装在三脚架上时不会出现重心前倾的问题，电池仓的卡扣采用侧滑式结构，滑动行程3mm，卡扣的锁紧力足够承受电池加上机身整体的重量，不会因为日常携带的晃动出现仓盖意外打开的情况。

　　建模过程中要注意外观曲面的连续性，机身所有的边角都做了R2-R3mm的圆角处理，既避免了尖锐边角在使用中造成磕碰划伤，也让整体外观线条更流畅。机身表面做了类磨砂的质感处理，对应实际产品中的磨砂塑料外壳，不容易残留指纹和使用划痕，顶部的拨盘、按键部分做了亮面和磨砂的质感区分，让功能区域的视觉辨识度更高。整个建模过程没有做过度的内部结构简化，所有外观可见的按键、接口、纹理都按照实际产品的尺寸比例还原，既可以作为消费电子外观设计的参考案例，也可以用于数码产品展示、教学演示的场景素材，对于刚接触手持数码产品建模的从业者来说，这个模型的曲面拆分、按键布局逻辑、人机尺寸处理都有很高的参考价值，能帮助理解手持类数码产品在设计时如何平衡外观美感、操作便利性和结构可靠性之间的关系，避免出现只追求外观好看而忽略实际使用体验的设计问题。
