红色便携U盘外观结构三维建模

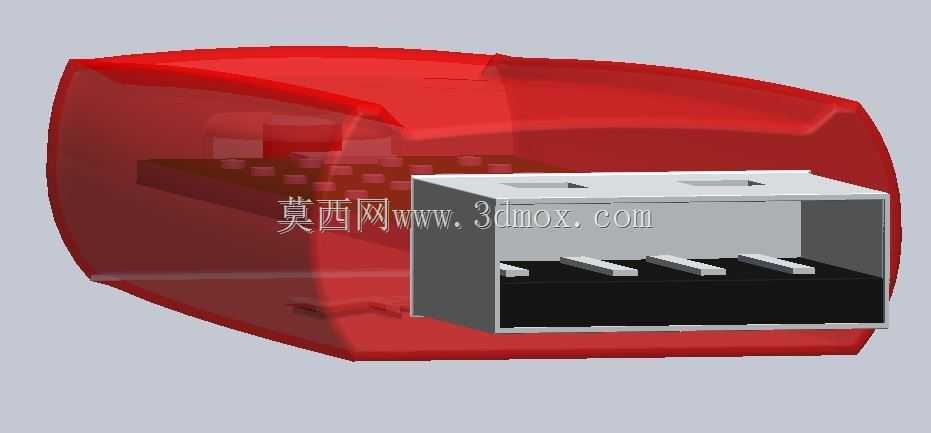

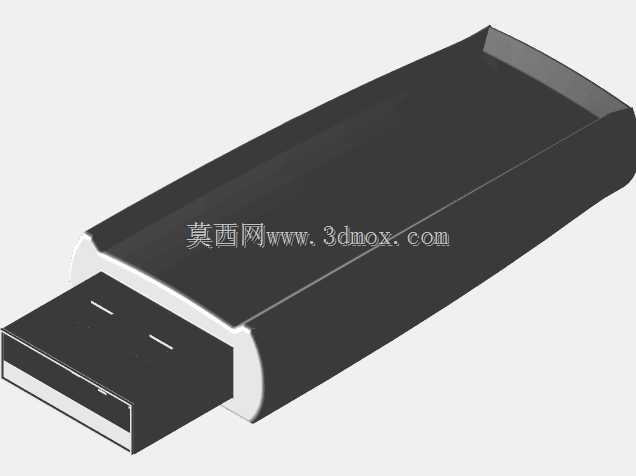

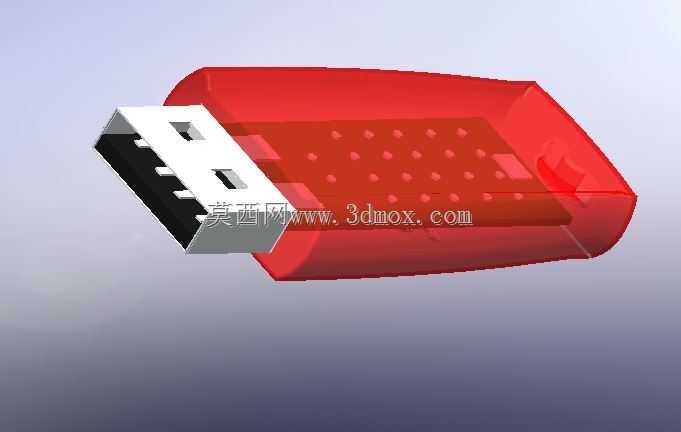

日常办公场景里，这类便携存储设备是跨设备传输文件的常用载体，从车间工位的工控机导出加工参数，到设计部门之间互传三维图纸、工艺文档，都离不开这类小巧的存储介质。建模时首先考虑的是手持插拔的握持手感，外壳边缘做了均匀的圆角过渡，避免直角硌手的问题，整体壳体采用一体化注塑的结构思路，上壳与下壳通过侧边的卡扣配合，不需要额外打螺丝就能完成装配，既简化了组装工序，也能控制整体的重量，放在口袋里不会有明显的异物感。接口部分严格遵循通用USB公头的标准尺寸边界，金属插片的伸出长度、外壳的避让间隙都做了精准的尺寸校核，保证插入电脑主机、工控设备、车载接口时不会出现卡滞、插不到位的情况，接口根部做了一圈加厚的限位台阶，插拔时的受力直接传递到整个壳体框架上，不会因为长期插拔导致接口与电路板连接处脱焊。外壳表面做了细微的防滑纹理处理，即使手上沾有少量切削液或者汗液，插拔时也不会打滑，尾部预留了挂绳孔的安装位，可以搭配挂绳挂在工牌或者钥匙串上，降低日常使用中遗失的概率。内部结构的建模也预留了足够的安装空间，标准尺寸的闪存芯片、主控电路板都能顺利放入壳体内，不会出现元器件顶壳的问题，壳体内部设置了两个定位筋，电路板装入后刚好卡在筋位之间，不需要额外打胶就能固定电路板的位置，避免日常晃动导致元器件移位。整体外形尺寸控制在常规便携U盘的合理区间，长度不会因为过长而在插入卧式USB接口时被桌面磕碰，宽度也控制在单接口占用的范围内，不会遮挡相邻的USB接口，在多接口并排的工控机、集线器上使用时也不会干涉其他设备的插接。外壳的红色配色辨识度较高，在杂乱的工位桌面、工具堆里能快速找到，不需要翻找就能快速拿到，适合车间、办公区多场景下的日常使用，建模时的壁厚也参考了常规注塑件的工艺要求，整体壁厚均匀，没有出现壁厚突变的位置，避免注塑生产时出现缩痕、缺料的问题，拔模角度也按照注塑工艺要求做了合理设置，保证开模时能顺利脱模，不会拉伤壳体表面。
