微型舵机伺服执行机构结构设计

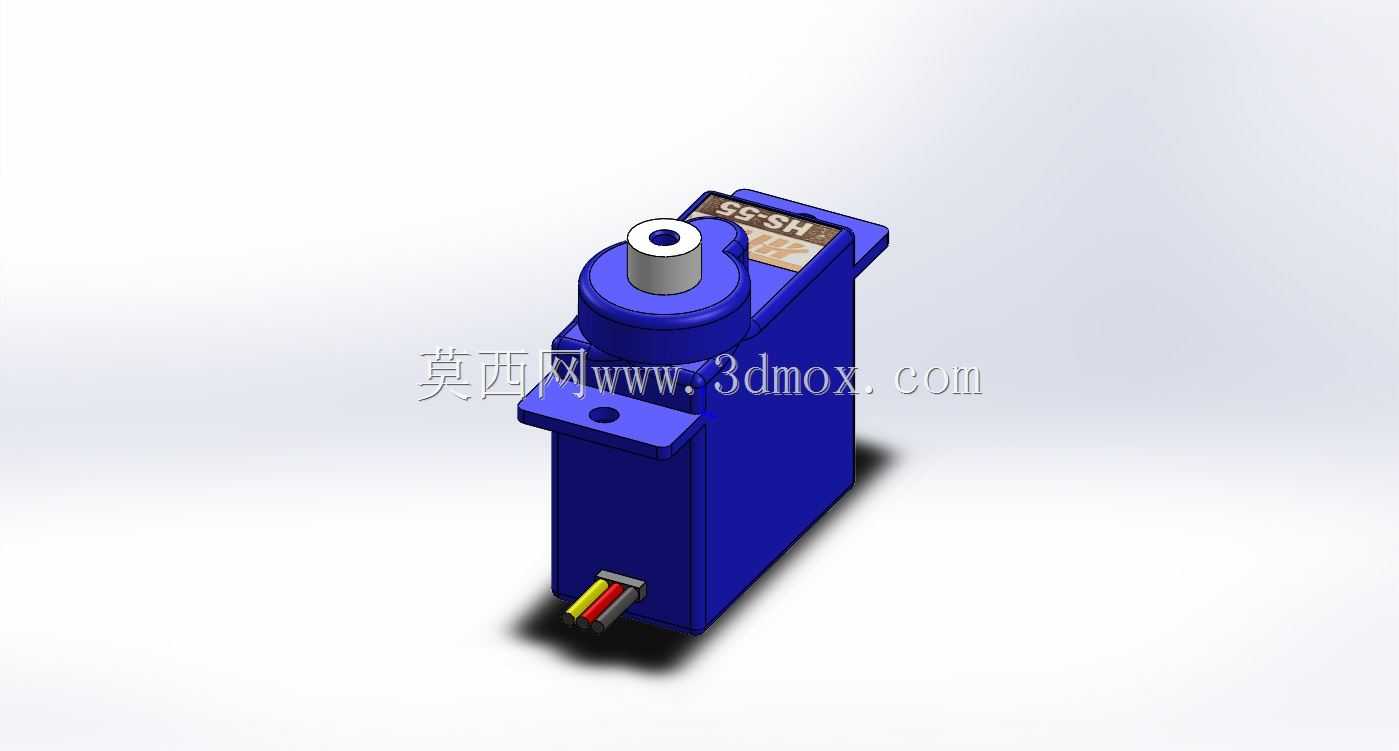

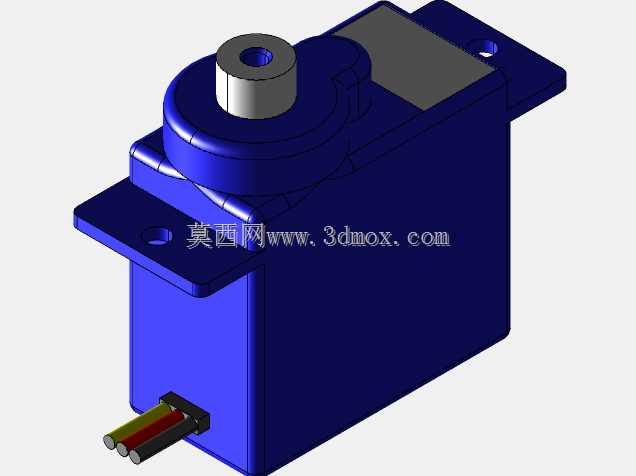

这款微型伺服执行单元常被用于航模舵面控制、小型机器人关节驱动、智能小车转向调节以及精密工位的小角度往复动作场景，在桌面级自动化改造、教学实验装置搭建中也有极高的出镜率。从结构设计逻辑来看，整体采用一体化注塑壳体的布局思路，输出轴位于壳体上部居中位置，轴端预留标准舵盘安装孔位，可兼容市面上绝大多数通用规格的舵盘、摇臂配件，无需额外做转接结构设计。壳体两侧伸出带安装孔的固定耳，安装孔的孔距、孔径都遵循微型舵机的通用安装规范，在做安装板设计时可以直接套用标准孔位参数，能有效缩短结构设计的校核周期，避免安装干涉问题。出线端位于壳体底部侧方，采用三线排布的信号电源一体化出线方式，走线方向贴近安装基面，不会在设备运行时与周边运动部件产生剐蹭。内部集成减速齿轮组、位置反馈电位器与驱动电路，整体结构紧凑，在有限的体积内实现了扭矩输出与角度反馈的闭环控制，输出轴的转动角度范围覆盖常用的0-180度区间，可满足绝大多数小扭矩往复摆动的工况需求。在做整机结构布局时，需要注意预留出舵机本体的安装空间，同时要给输出端连接的摇臂留出足够的摆动余量，避免摇臂在极限角度位置与周边结构发生碰撞。壳体的外形做了圆角过渡处理，既可以减少注塑生产时的应力集中问题，也能在安装操作时避免锐边划伤，底部的平面度控制在合理公差范围内，安装时可以直接贴合安装基面，不需要额外做调平处理。输出轴采用金属嵌件设计，相比纯塑料轴结构能承受更大的径向负载，在频繁正反转的工况下也不容易出现轴根断裂的问题，适配长期往复动作的使用场景。在做选型匹配时，可根据实际负载的扭矩需求、安装空间的尺寸边界来确认该单元是否适配，其紧凑的外形尺寸可以在狭小的安装空间内完成布置，不会占用过多的设备内部空间，对于空间受限的小型设备设计场景十分友好。
