仿生蝴蝶造型应急医疗援助无人机

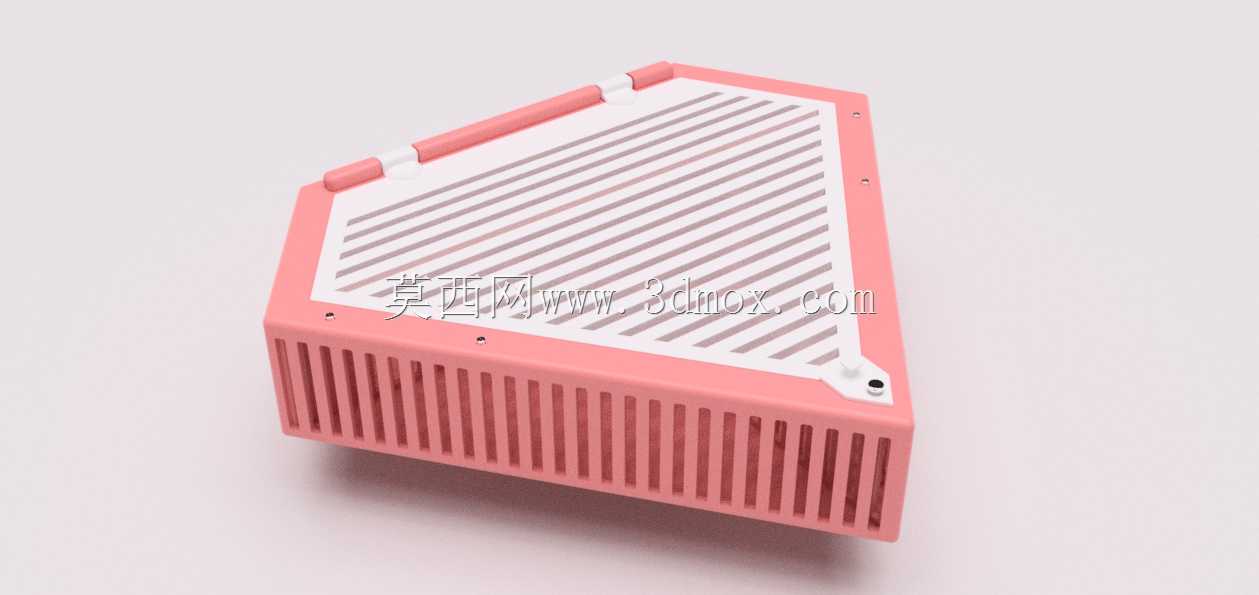

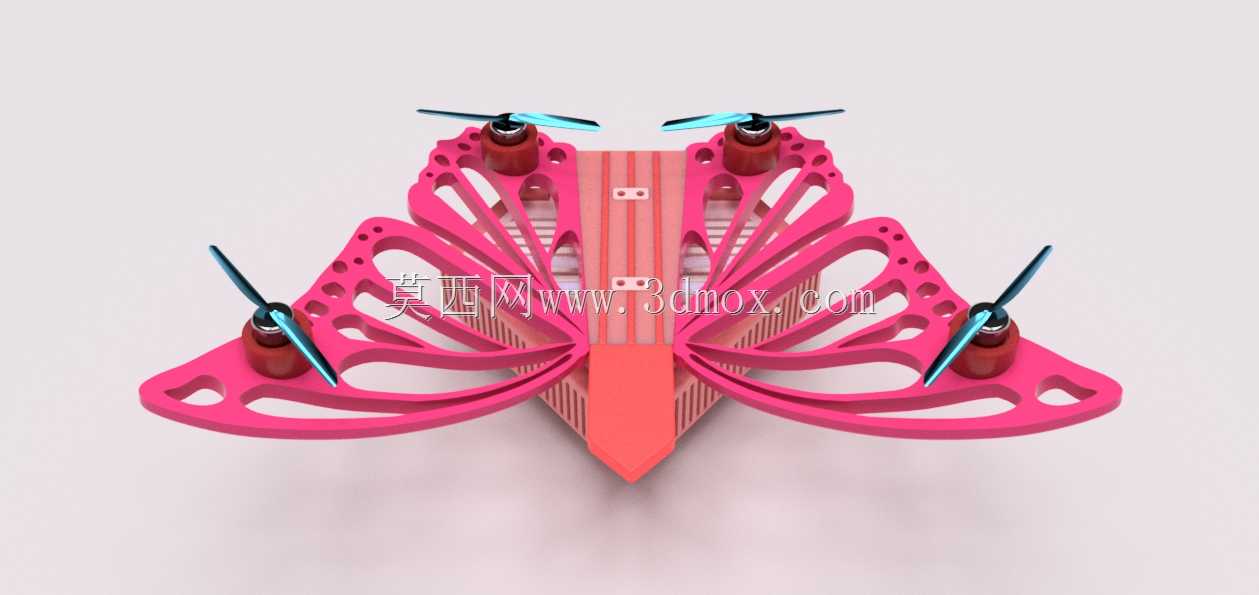

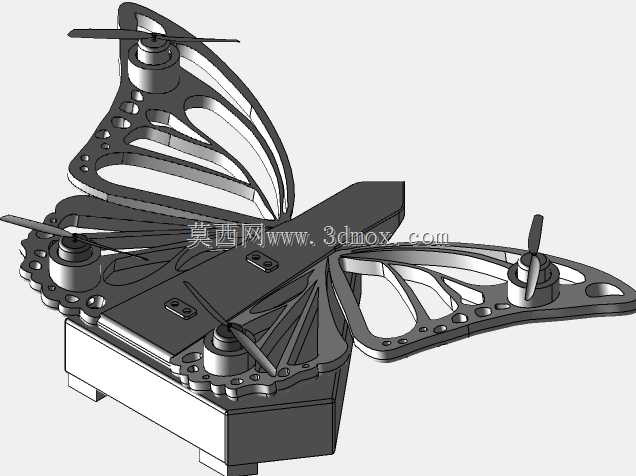

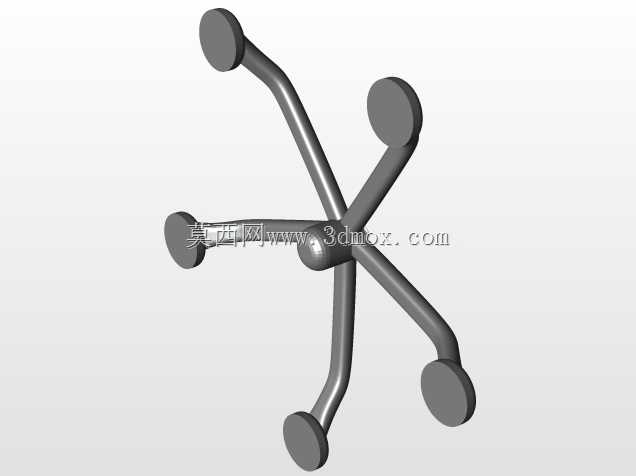

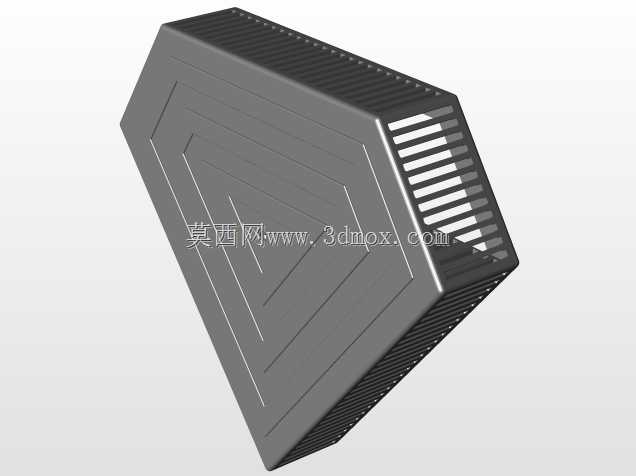

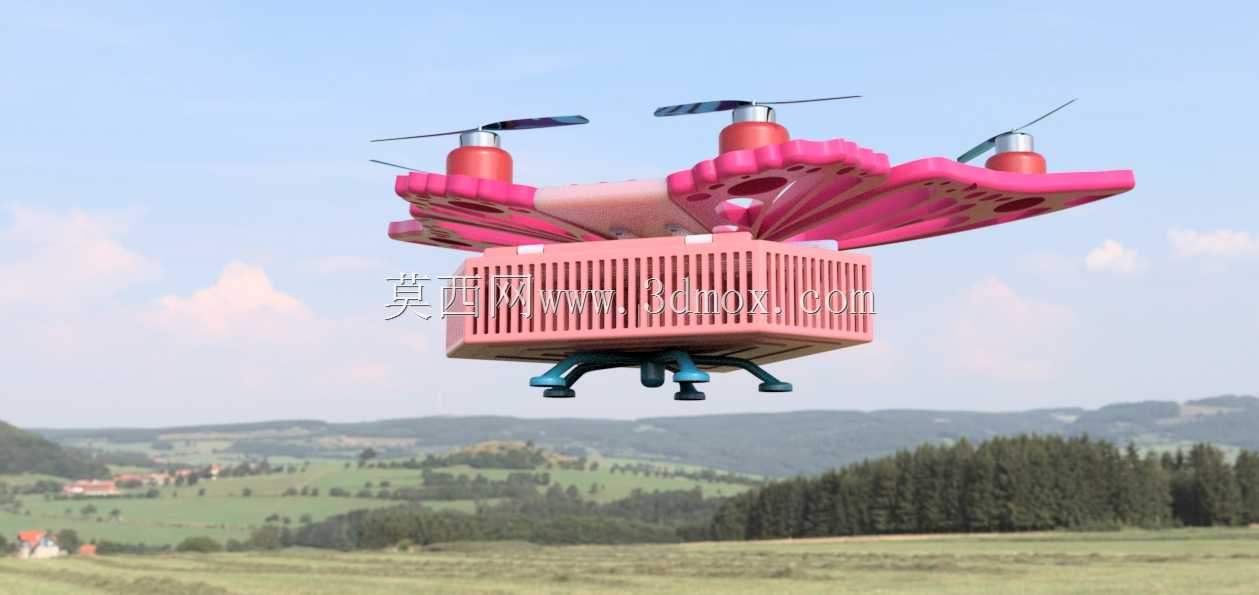

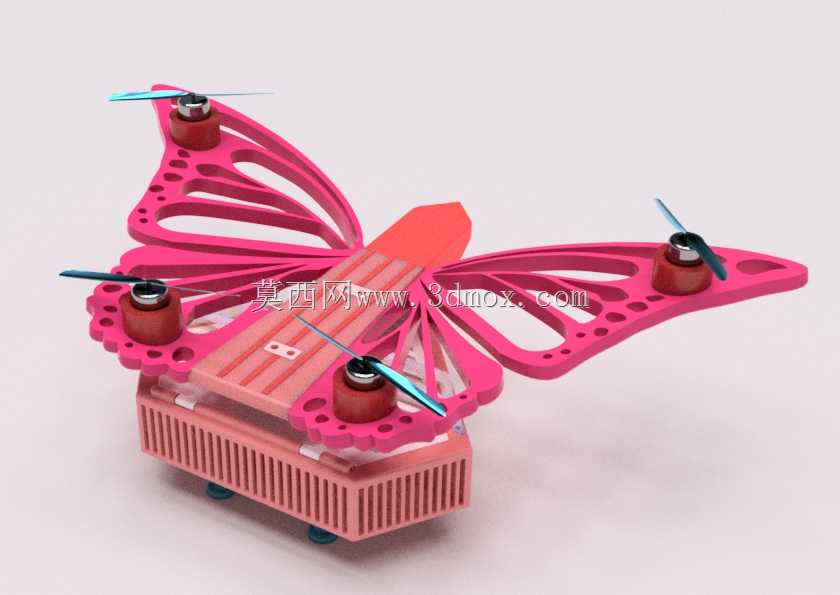

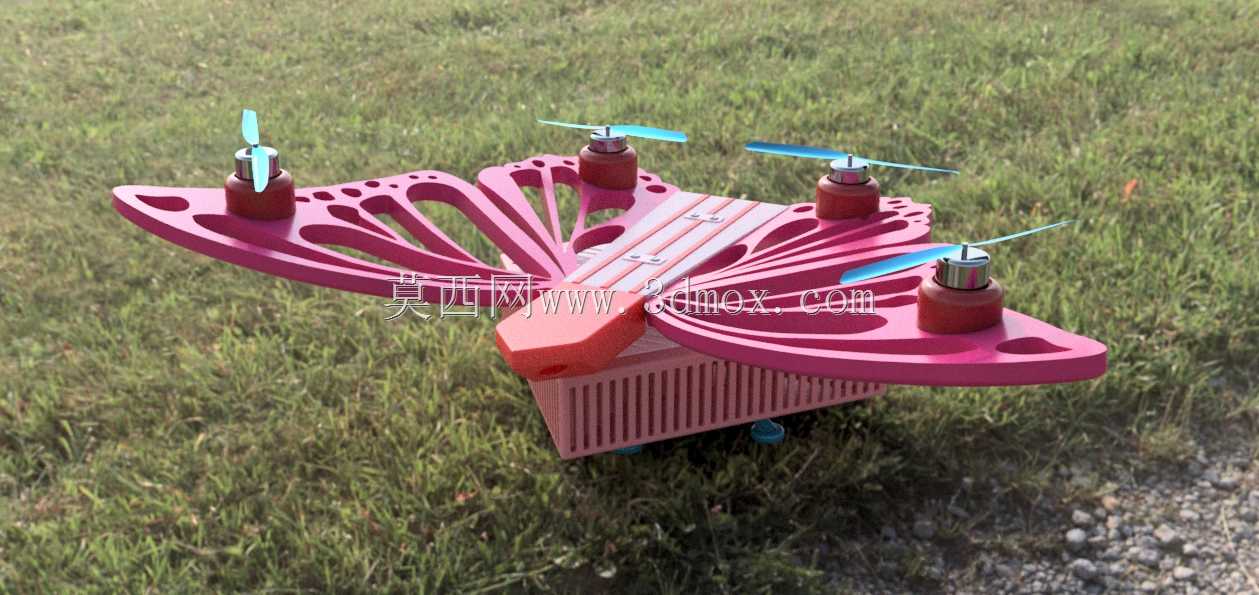

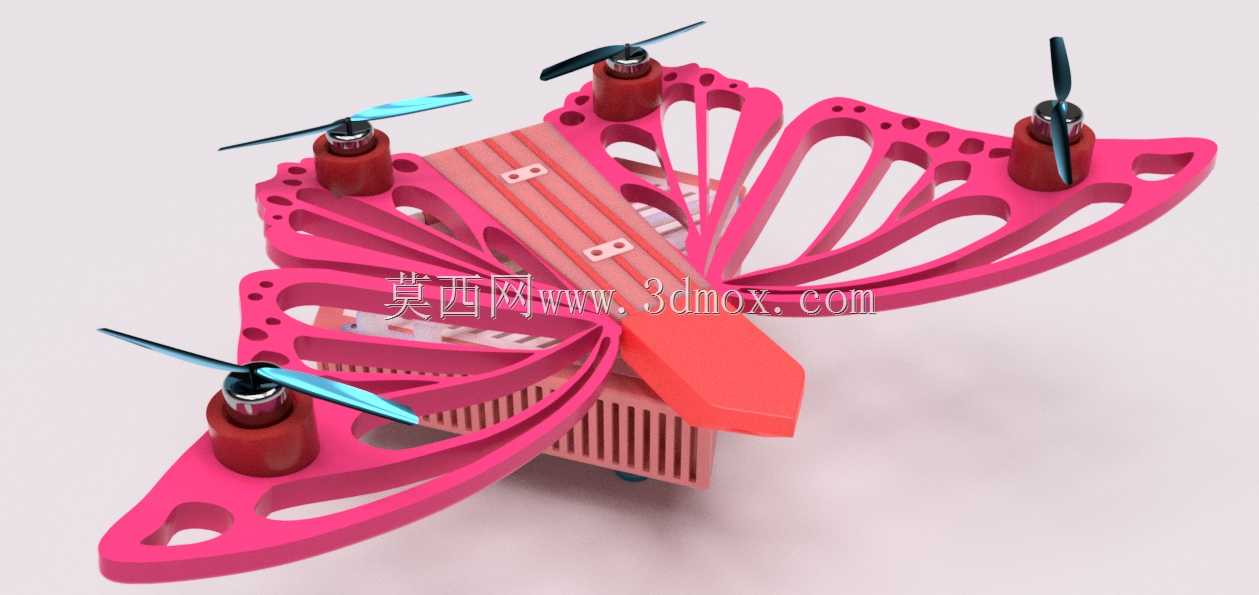

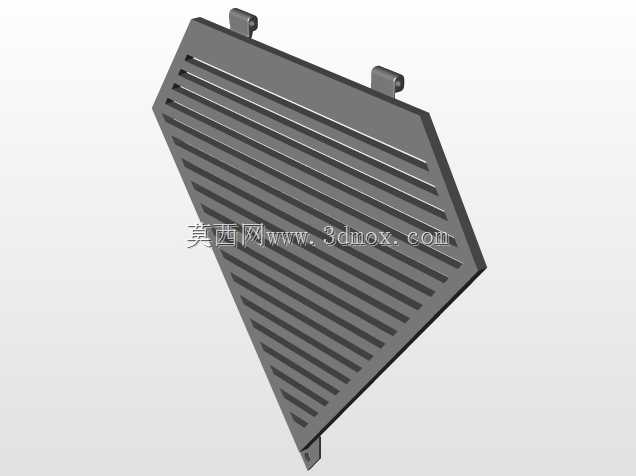

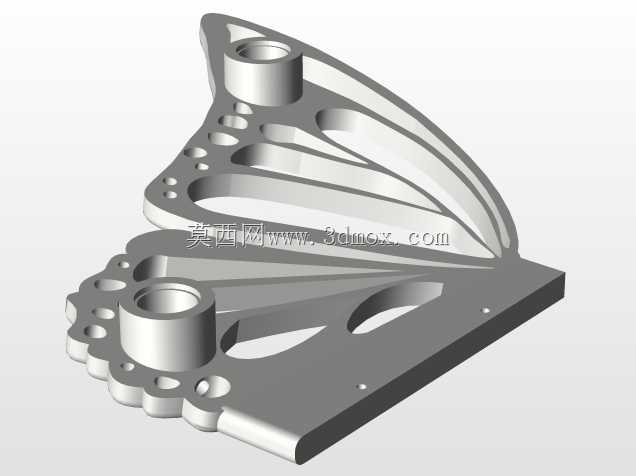

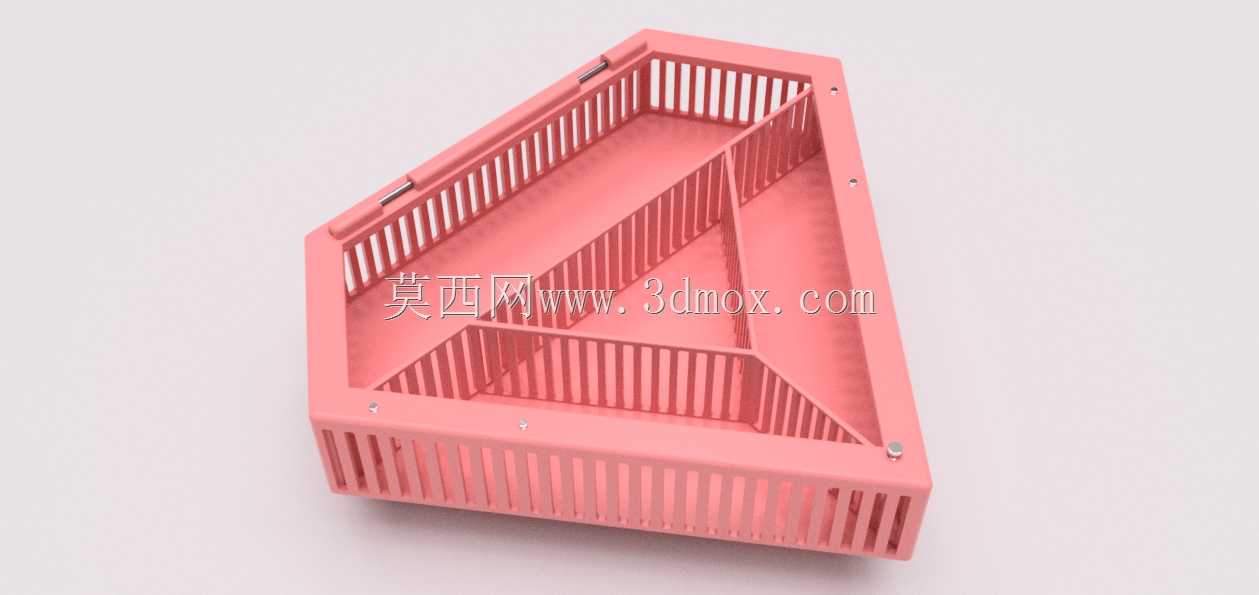

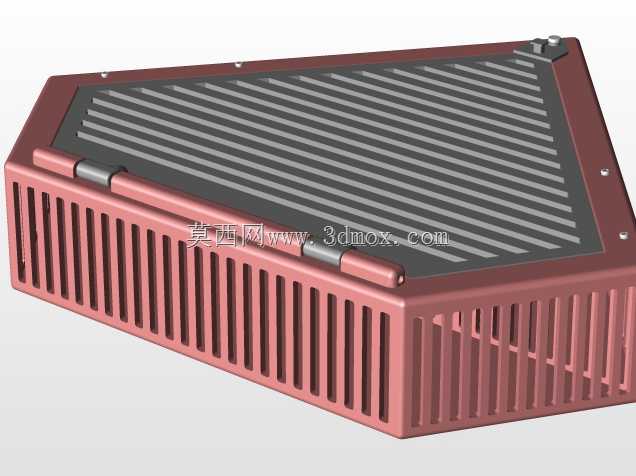

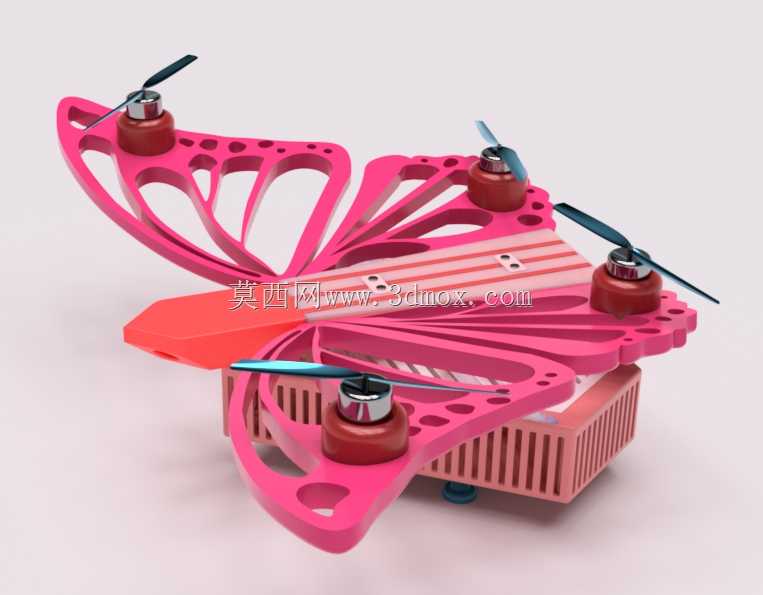

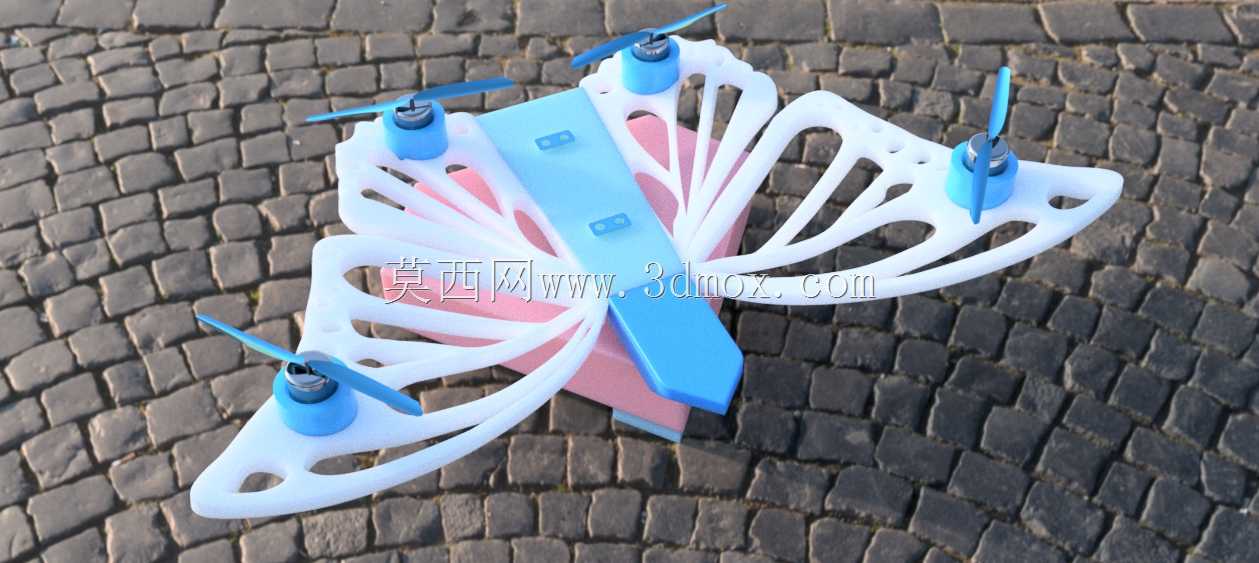

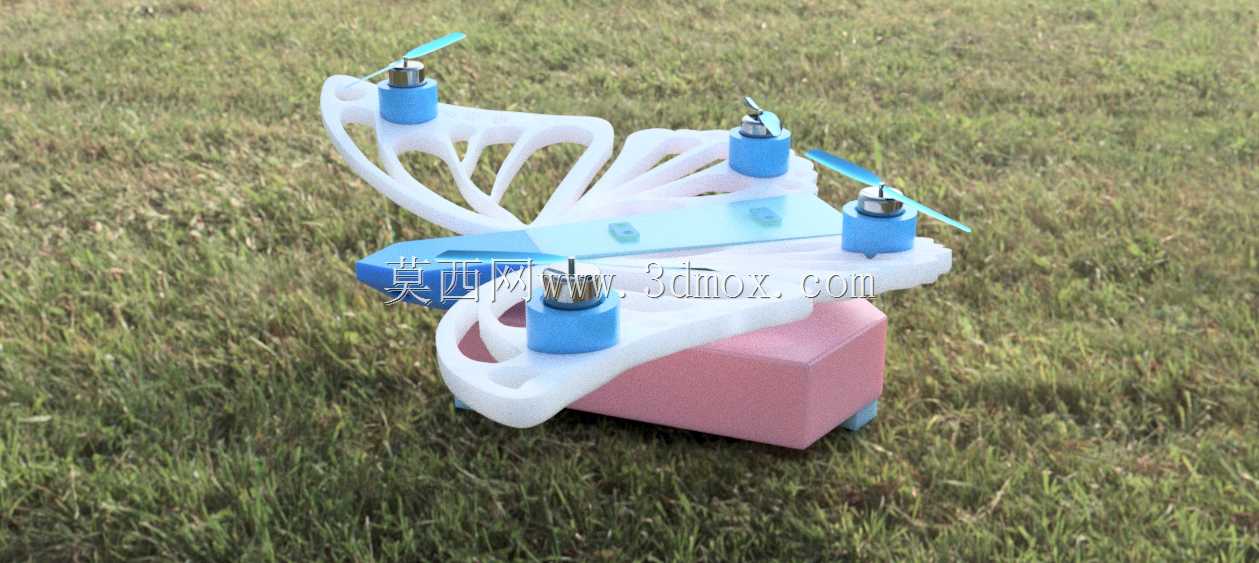

这款仿生蝴蝶构型的旋翼飞行器，核心定位是狭窄复杂场景下的紧急医疗援助运输载体，区别于常规多旋翼无人机的方正机架造型，采用蝴蝶翼形的镂空上机架设计，在视觉辨识度拉满的同时，也通过仿生曲面的结构优化实现了机架减重与气动效率的平衡。从结构设计逻辑来看，整机采用四旋翼布局，四个动力单元分别布置在蝴蝶翼形机架的四个翼尖端点位置，这种动力点位的排布刚好匹配四旋翼飞行器的动力力矩需求，不需要额外增设延伸机臂，翼身一体的镂空结构既充当了机架的承力主体，也通过均匀分布的镂空孔洞降低了飞行过程中的风阻影响，同时减少了整机的材料用量，进一步压缩了起飞重量。机架下半部分采用带密集散热格栅的盒状载荷舱设计，舱体内部可容纳小型急救药品、止血耗材、便携通讯模块等应急医疗物资，格栅结构既可以为舱内搭载的电控元件提供自然散热风道，也能在发生轻微碰撞时通过格栅的微小形变吸收冲击能量，保护内部搭载的物资与电控部件。从安装边界与尺寸适配角度考量，翼尖位置的动力座采用标准的电机安装孔位，可适配市面上主流的22系列微型无刷电机，安装时不需要额外定制转接件，螺旋桨的旋转平面与翼面保持15度左右的倾角预留，避免桨叶旋转时与翼面结构发生剐蹭，整机的重心落在载荷舱的几何中心位置，与四个旋翼的升力中心完全重合，飞行过程中不需要额外调整配重就能实现稳定悬停。在实际应用场景中，这类仿生构型的无人机相比常规造型的飞行器，在人群密集的应急现场具备更低的心理威慑感，不会引发受助人群的恐慌情绪，适合在城市楼宇缝隙、山地林间狭窄通路等常规无人机难以顺畅穿行的场景下执行小批量急救物资的投送任务，翼形结构的边缘全部做了圆角钝化处理，即使在飞行过程中意外碰到障碍物或者周边人员，也不会造成尖锐划伤。机架的镂空结构在生产阶段可直接采用3D打印一体成型，不需要后续的拼接组装工序，打印过程中不需要添加支撑结构，大幅降低了单件生产的成本与周期，后续维护时如果某一侧翼面发生损坏，可单独打印替换对应翼段，通过卡扣结构与中心主体完成拼接固定，不需要更换整个机架，有效降低了后期的维护成本。载荷舱与上翼架采用快拆卡扣连接，可根据不同的任务需求快速更换不同容积的载荷舱，适配不同尺寸的应急物资搭载需求，整机的起落架采用隐藏式的微型弹性脚垫，布置在载荷舱的底部四个角点位置，降落时可通过脚垫的弹性形变吸收着陆冲击，避免硬着陆对舱内物资或者电控元件造成震动损伤。
