共轴双旋翼无人直升机结构设计方案

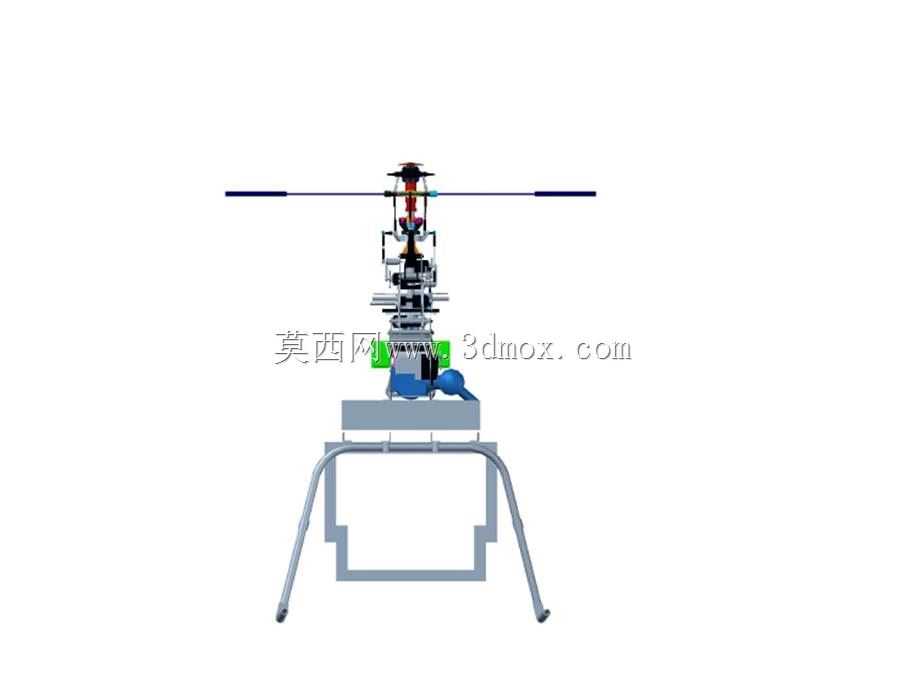

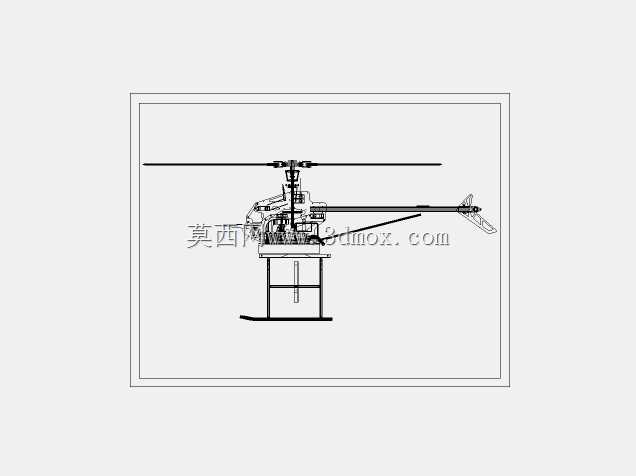

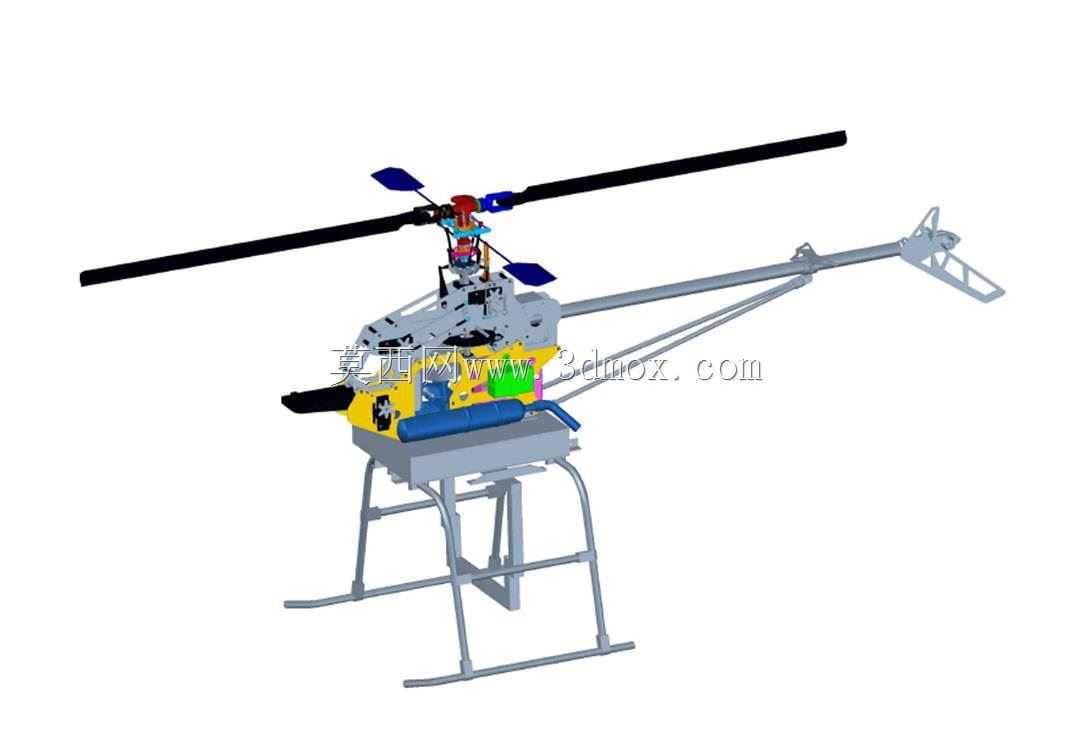

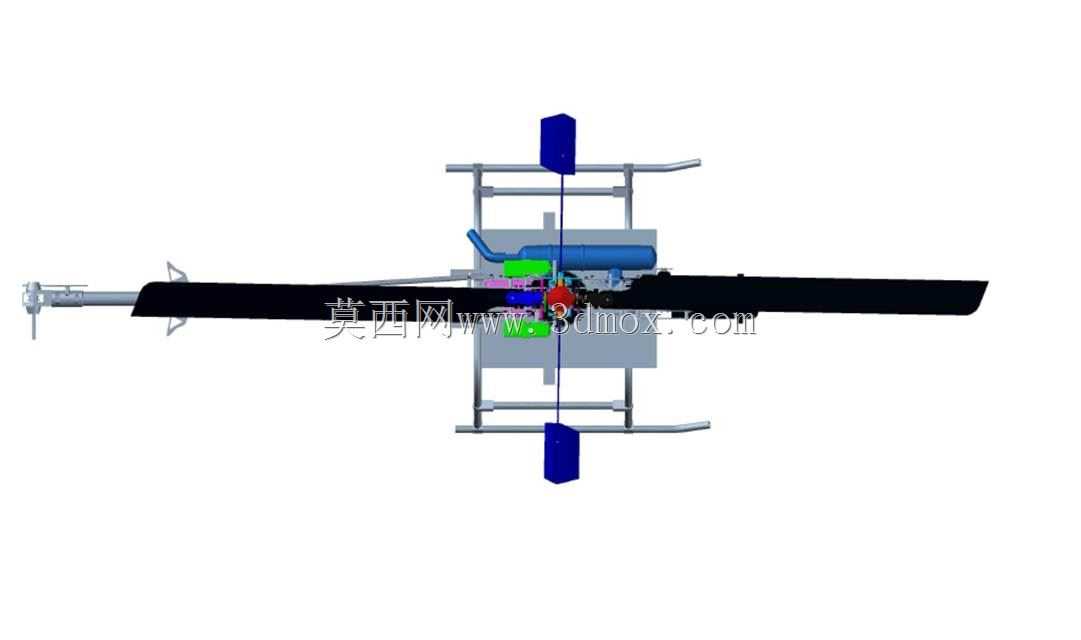

这款共轴双旋翼无人直升机的结构设计，核心面向低空小载荷作业场景的实际需求，可适配农林植保小范围喷施、电力线路巡检、地形测绘航拍、应急通信中继等多种作业工况，无需专用起降场地，滑橇式起落架可在平整草地、硬化路面、简易屋顶等多种地形完成起降，对作业场地的适配性远高于固定翼飞行器。整机采用桁架式机身主体结构，主承力框架选用轻量化铝合金型材拼接，在保证结构刚度的前提下尽可能降低整机自重，起落架为一体式弯折金属管结构，通过四个连接点与机身下部承力梁固定，预留了足够的设备安装空间，起落架跨距经过反复校核，可承受降落时3倍整机重量的冲击载荷，避免硬着陆时出现结构变形。动力舱布置在机身中部重心位置，上下两层旋翼的传动机构同轴布置，抵消旋翼旋转产生的反扭矩，无需额外设置尾桨结构，既缩短了整机尾部长度，也降低了尾桨传动带来的功率损耗，尾部仅保留航向稳定的尾梁与垂尾结构，尾梁采用薄壁金属管桁架设计，在保证尾部结构刚度的同时进一步控制自重。旋翼系统采用变距铰结构，可通过舵机驱动调整旋翼桨距，实现飞行姿态的精准控制，桨叶选用轻量化复合材料成型，翼型经过气动优化，在低转速下也能提供足够升力，降低飞行时的气动噪音。机身中部预留了标准化的设备安装接口，可根据作业需求快速更换任务载荷，安装位置处于整机重心区间，避免载荷变化影响飞行配平，机身侧面预留了散热通风通道，可保证动力系统长时间作业时的散热需求，避免高温工况下出现动力衰减。整机外形尺寸经过紧凑化设计，收纳状态下可放入普通民用车辆后备箱，转场运输无需专用运载设备，日常维护时仅需拆开机身侧部的快拆盖板即可接触到全部传动与动力部件，降低外场作业的维护难度。设计过程中对整机的振动特性做了专项优化，旋翼传动部位设置了减震缓冲结构，避免旋翼振动传递到任务载荷端，保证航拍、测绘类载荷的作业精度，所有连接部位均采用防松紧固件，可适应长时间低空飞行的振动工况，避免连接松动引发的飞行故障。
