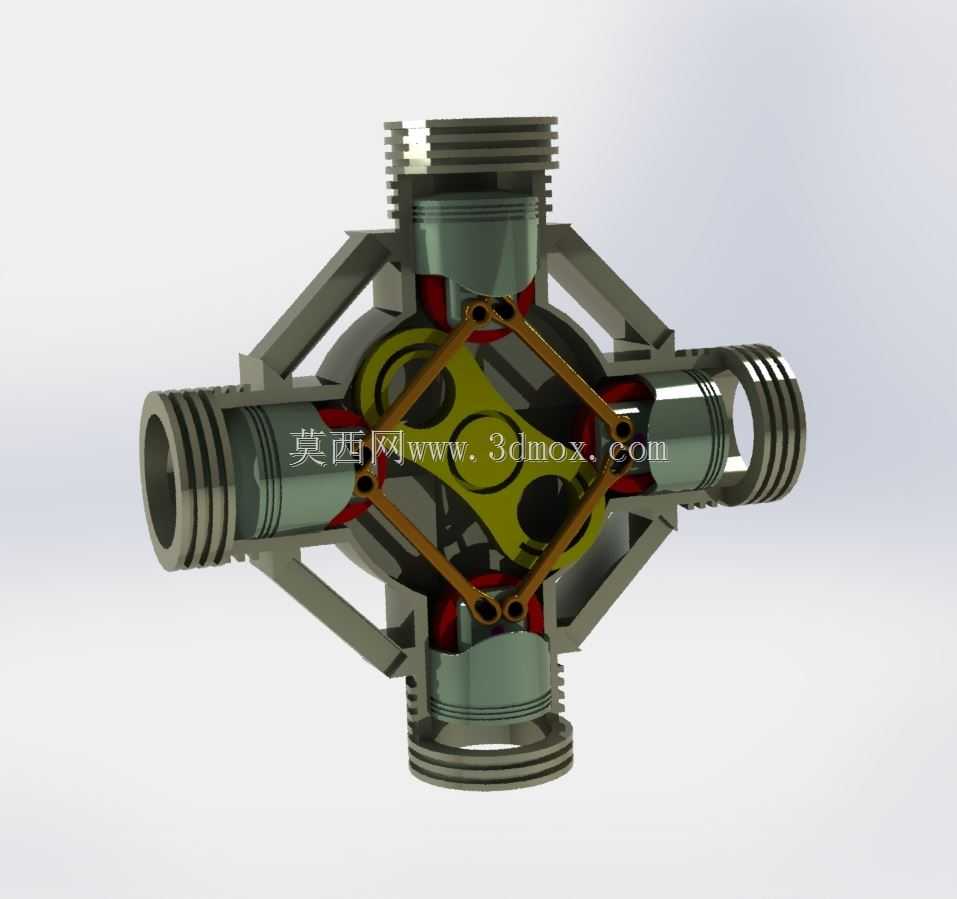

星型四缸活塞式航空发动机结构

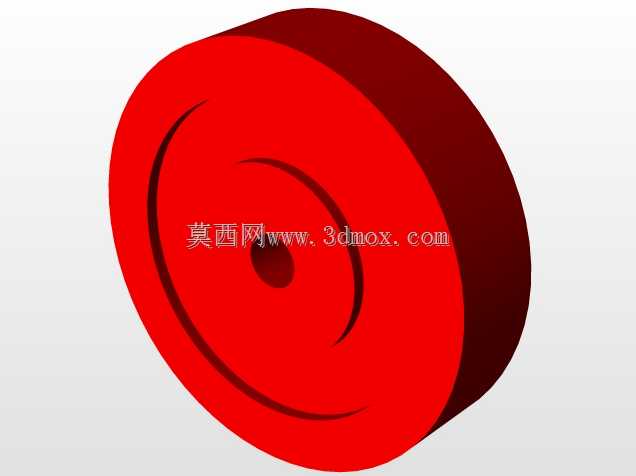

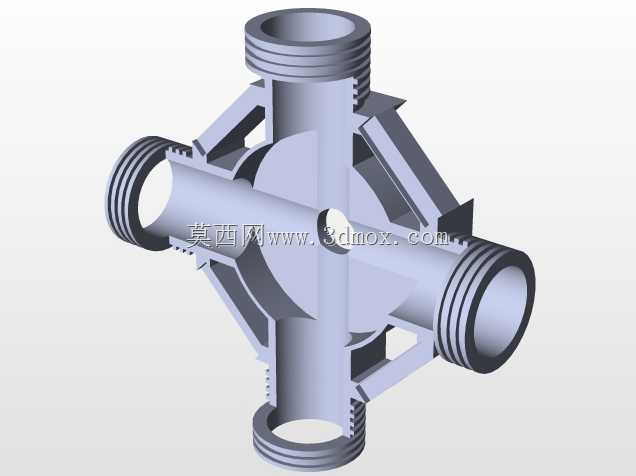

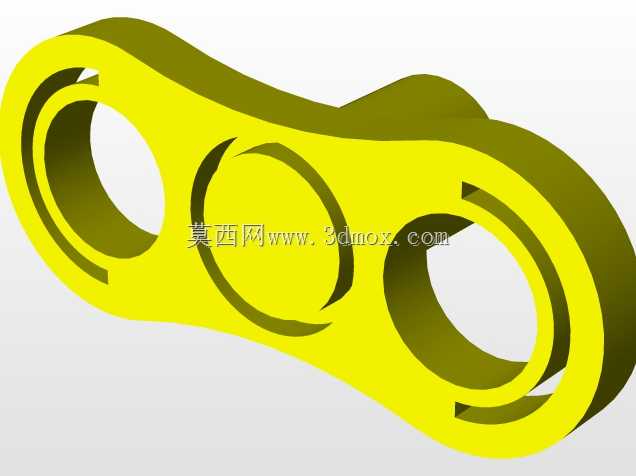

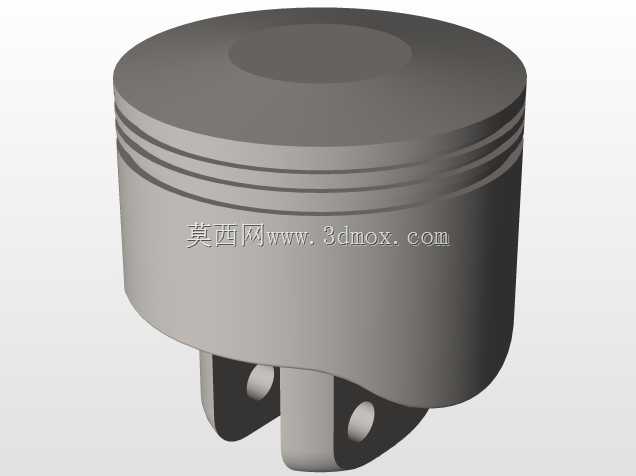

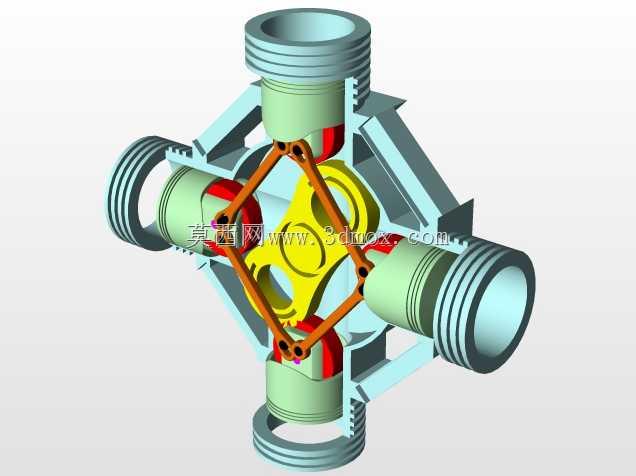

这款星型四缸活塞发动机结构，在轻型通航飞行器、小型无人机动力系统中有着成熟的应用场景，相比直列、V型缸体布局，星型结构能在更小的径向尺寸内集成更多做功单元，在早年的活塞式航空动力选型中，这类布局凭借优异的风冷散热效率被广泛采用，即便在当下的小型通航运动飞机、航模动力改装领域，这类结构的设计参考价值依旧很高。从功能特性来看，四个气缸沿曲轴中心呈90度径向均匀分布，每一个气缸单元都包含独立的活塞、气环油环组件、连杆铰接结构，中心的曲柄销采用共用设计，四个连杆的大头端共同铰接在曲柄销的偏心轴颈上，做功行程依次错开，能够保证动力输出的平顺性，避免单缸做功带来的剧烈扭矩波动。设计思路上优先考虑了风冷适配性，每个气缸都直接暴露在迎面气流中，不需要布置复杂的水冷套、循环管路，大幅降低了动力系统的自重，同时径向对称的结构让整机的质心完全落在曲轴轴线上，高速运转时的动平衡更容易调校，不需要额外加装大质量的平衡轴来抵消一阶二阶往复惯性力。从安装边界来看，这类星型发动机的轴向尺寸非常紧凑，安装法兰通常布置在曲轴输出端的机匣端面，径向最大轮廓为四个气缸头的外接圆尺寸，安装时需要预留气缸散热的气流通道，不能在气缸外围布置遮挡散热鳍片的结构件，曲轴输出端的花键尺寸需要匹配后续的螺旋桨减速器或者直驱螺旋桨的连接接口，机匣上的安装支耳沿周向均匀分布，固定时需要保证各支耳的受力均匀，避免机匣受安装应力产生形变影响曲轴的同轴度。结构细节上，活塞裙部的型线设计考虑了热态下的膨胀间隙，连杆采用工字型截面来兼顾强度和自重，中心的曲柄配重块和四个活塞连杆组的往复质量完全匹配，在额定转速区间内能够将振动控制在合理范围内，进排气道的布置沿气缸头径向延伸，不会和相邻气缸的管路产生干涉，这类结构的三维建模过程中，需要重点验证曲柄转动时各连杆的运动轨迹，避免连杆和曲轴箱内壁、相邻气缸的下沿产生运动干涉，同时要校核活塞在上止点、下止点位置时的余隙高度，保证压缩比在设计区间内，活塞环的开口间隙、侧隙也需要在建模时预留出装配和热膨胀的空间，避免实际装配后出现卡滞、漏气的问题。
