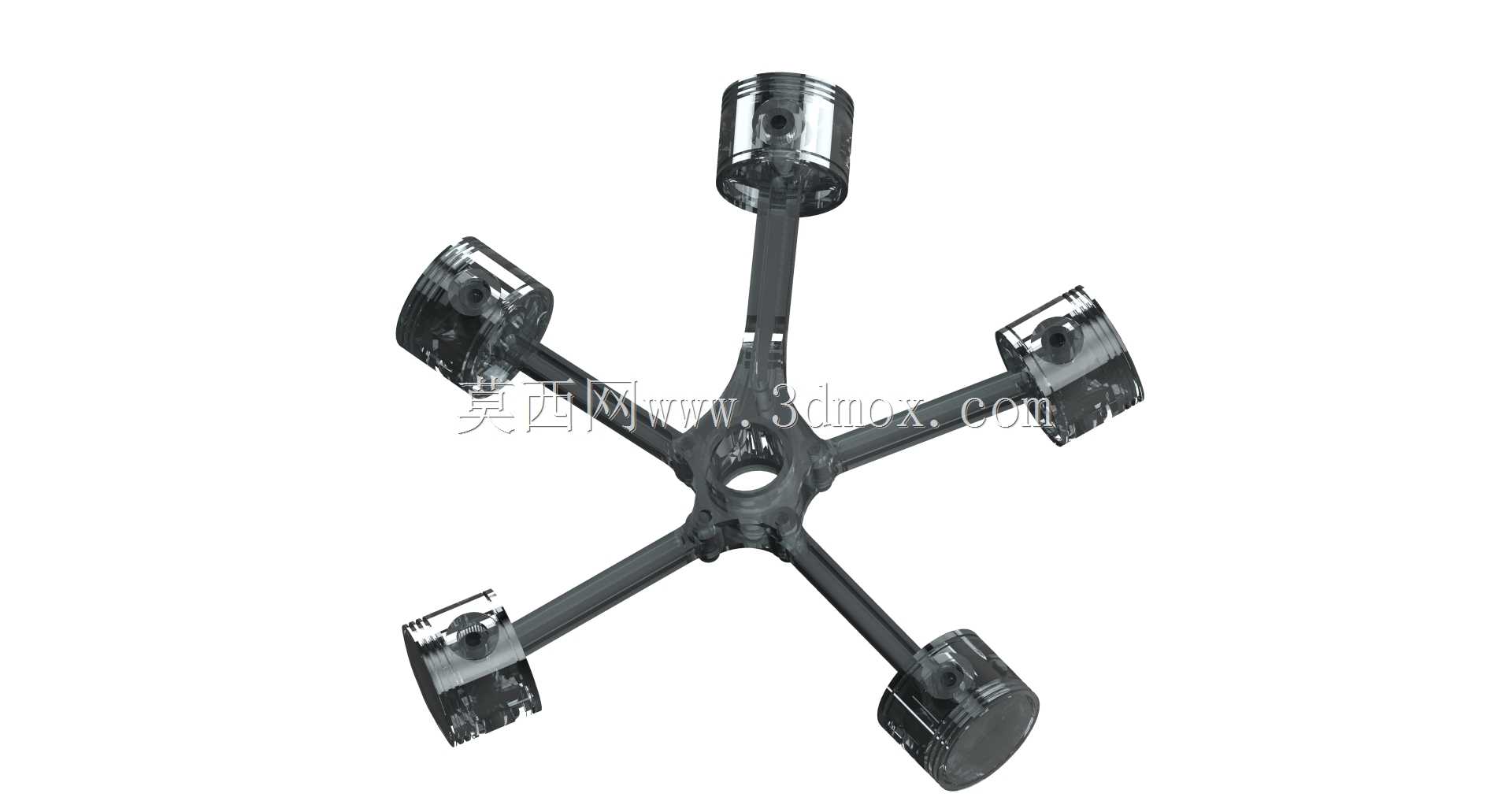

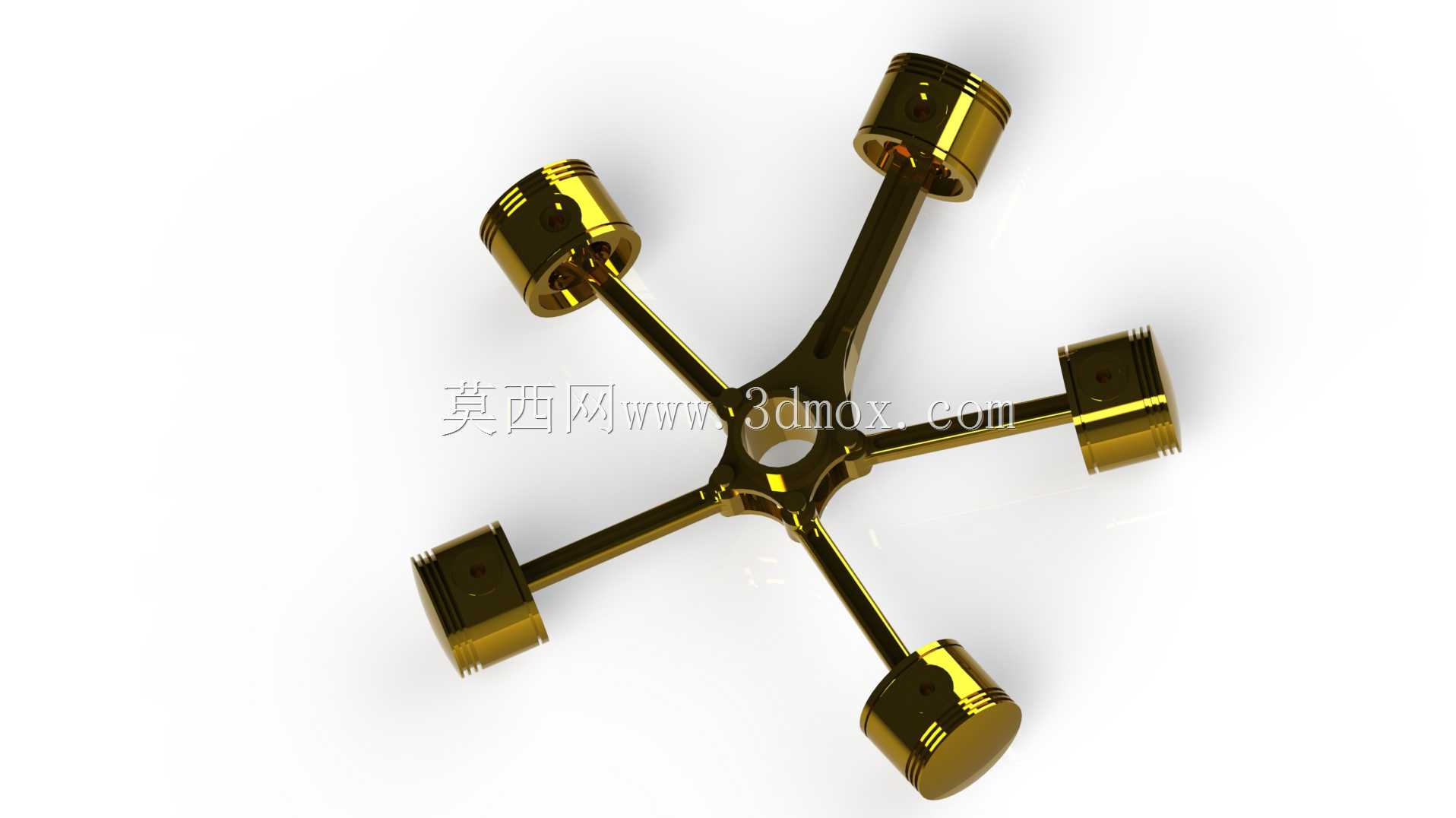

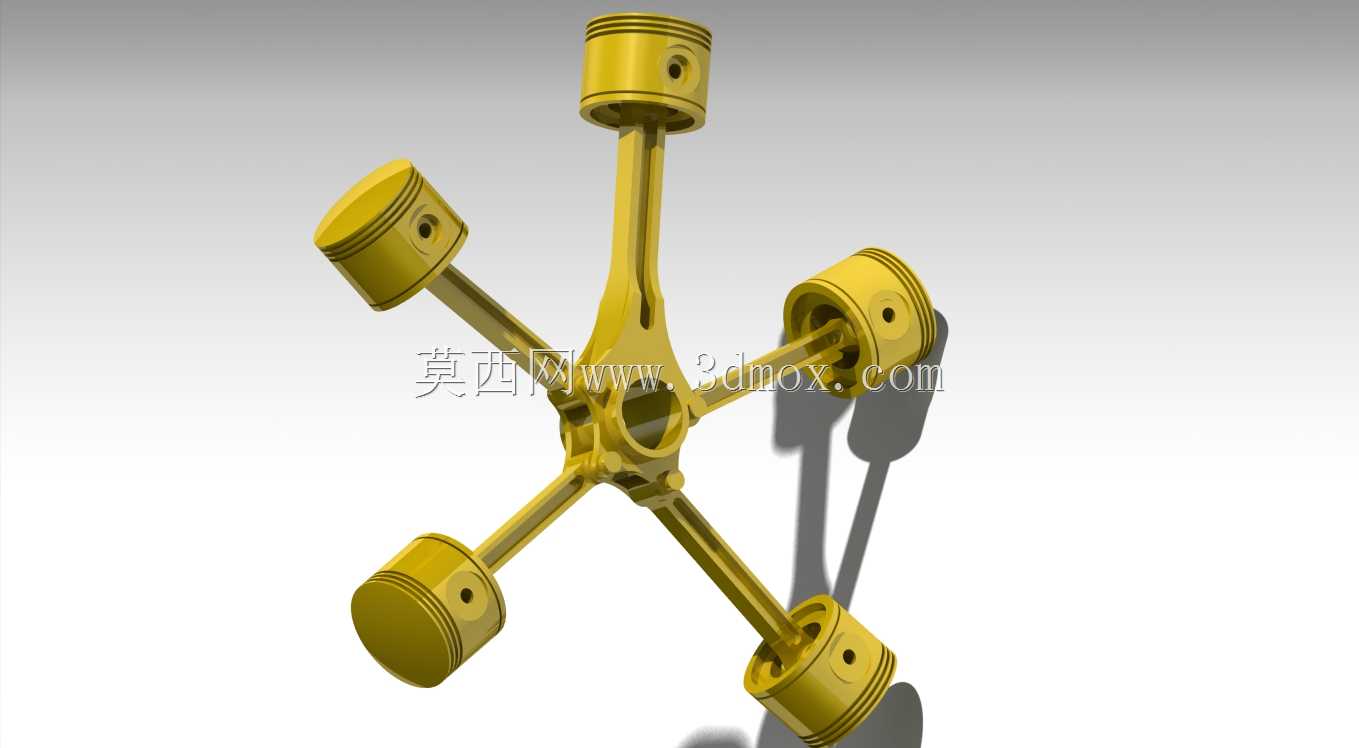

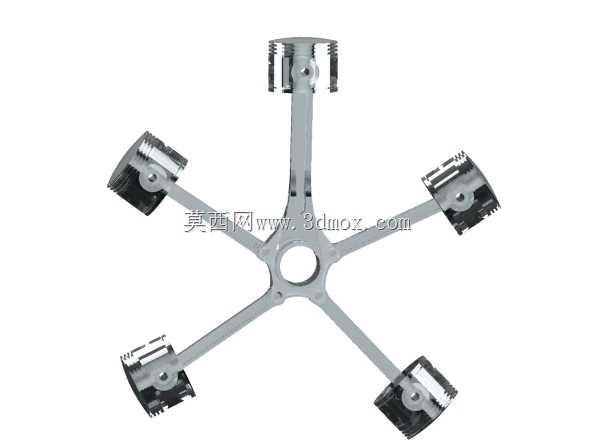

星型布局五缸径向发动机曲柄连杆总成

这套径向发动机的曲柄连杆活塞总成，核心采用五缸星型均布布局，所有气缸以曲轴回转中心为原点，沿圆周方向72度等夹角向外辐射布置，这种结构最早在航空活塞动力领域大规模应用，核心优势是单曲轴即可驱动多缸做功，相比直列、V型布局能在更小的轴向尺寸下实现更大的排量输出，同时曲轴的配重平衡设计难度更低，整机运转时的一阶往复惯性力可通过缸体对称布局实现部分自平衡，大幅降低整机振动水平。从结构设计逻辑来看，这套总成的核心承载件是中央星形曲柄，五个连杆的大端采用并列式铰接结构统一装配在曲柄销上，区别于传统直列发动机的逐缸错拐曲轴，这种单曲柄销的设计大幅缩短了曲轴的轴向长度，让整机的径向尺寸成为主要安装边界，适配空间紧凑、对轴向长度有严格限制的动力安装场景，比如早期轻型螺旋桨飞机、小型通航飞行器、特种作业无人机的动力单元，也可改装用于小型固定式发电机组、农用机械的动力输出端。每个活塞采用筒式承压结构，裙部预留了活塞环的安装槽位，连杆采用工字形截面的锻钢受力形态，在保证往复运动强度的前提下尽可能降低连杆自身重量，减少高速往复运动产生的惯性载荷，避免曲柄销承受额外的交变冲击。设计过程中需要重点匹配各缸的点火间隔，五缸布局下相邻缸的做功间隔角为144度，能保证动力输出的连续性，避免出现大的扭矩波动，同时缸体的辐射式布局也让风冷散热的效率更高，每个气缸都能直接接触迎面气流，不需要复杂的水冷管路结构，降低了整机的附属结构重量。从安装边界来看，这套总成的最大外缘由五个活塞的外端面构成，安装时需要预留活塞往复运动的行程空间，中央曲轴的输出端可直接连接螺旋桨或者传动齿轮组，不需要额外的动力换向结构，连杆与活塞的连接采用浮动活塞销结构，装配时需要在销孔两端加装卡簧限位，避免活塞销轴向窜动刮蹭气缸壁。实际应用中，这种径向结构的发动机相比同排量直列发动机，整机重量可降低30%左右，维护时可直接对单个气缸进行拆装检修，不需要拆解整个曲轴箱，大幅降低野外作业场景下的维护难度，尤其适配无复杂维修保障条件的作业环境。建模过程中对每个连杆的长度、活塞的行程、曲柄的回转半径都做了参数化匹配，保证活塞运动到上止点和下止点时，连杆与曲柄的夹角处于合理受力区间，避免出现传动角过小导致的连杆受力恶化问题，同时所有运动副之间都预留了标准的装配间隙，符合实际机械加工的公差要求，可直接用于结构原理演示、动力匹配仿真或者改装样机的结构参考。
