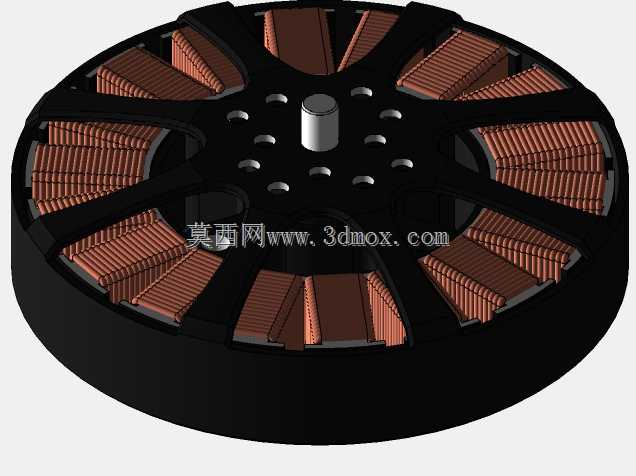

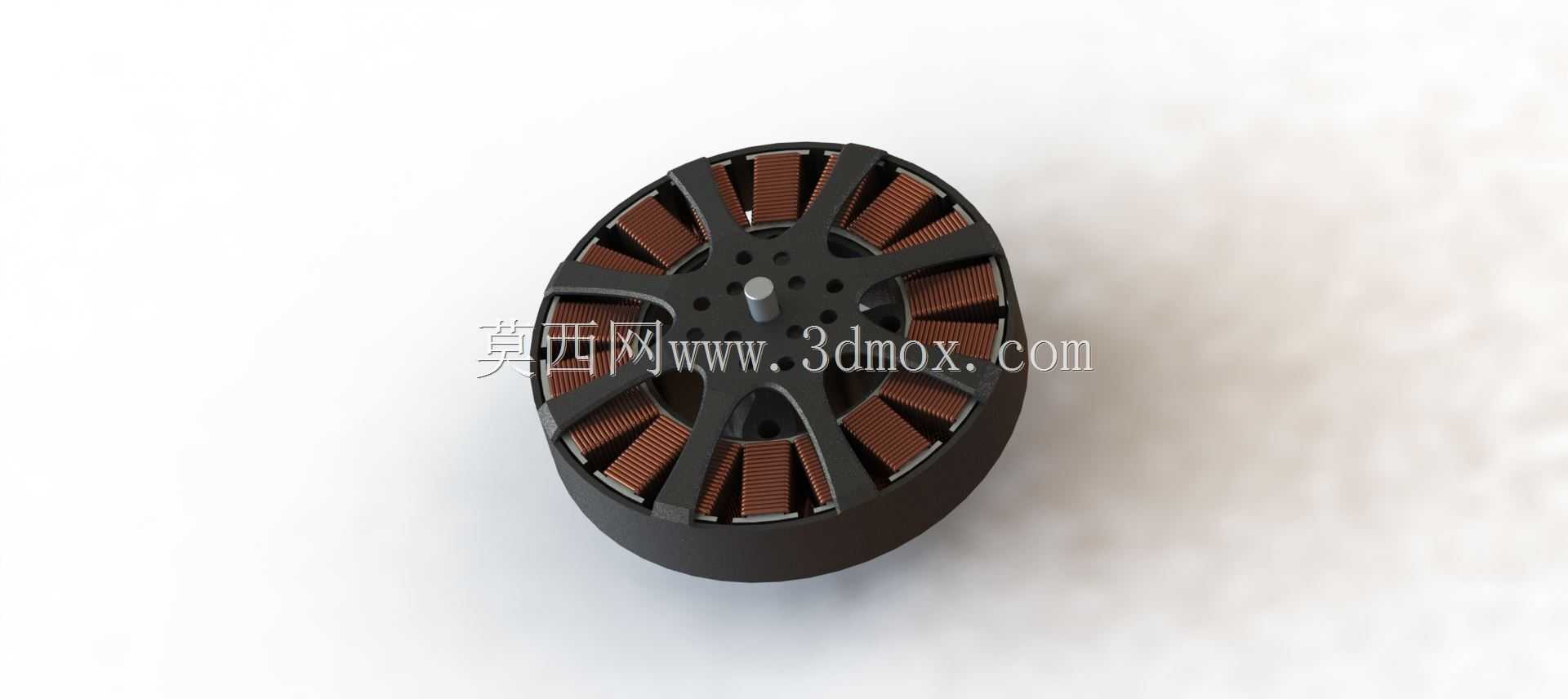

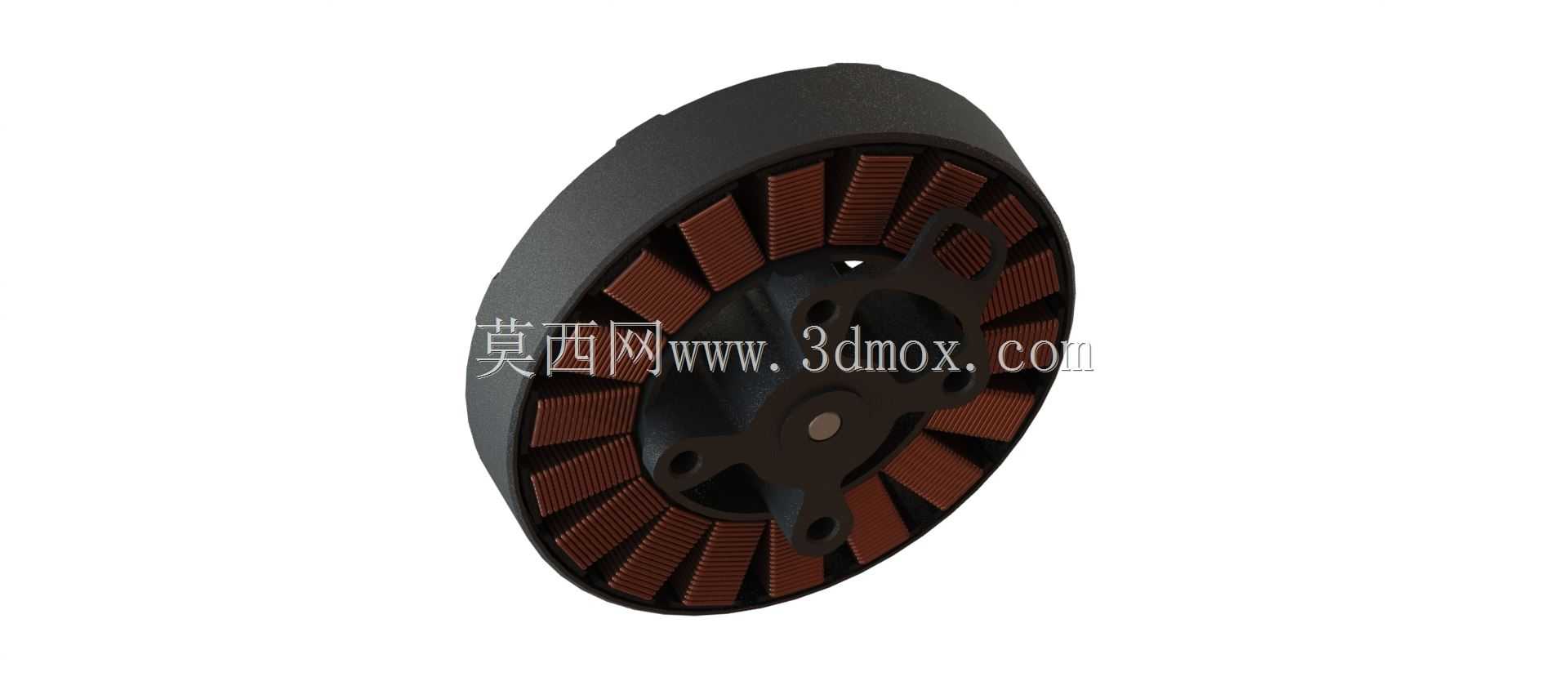

T型抗重力6007KV320盘式无刷电机结构

这款盘式外转子无刷动力部件，主要面向多旋翼低空飞行器、小型垂直起降无人机、工业级航拍挂载平台的动力系统选型场景，在大载重多旋翼机型、长航时测绘无人机、植保作业无人机的动力匹配中应用广泛，能够在高负载工况下持续输出稳定扭矩，满足飞行器悬停、机动飞行、挂载作业时的动力输出需求。从结构设计来看，该电机采用外转子布局，定子绕组采用集中式绕线工艺，矽钢片定子铁芯做了分段冲叠处理，能够有效降低涡流损耗，提升电能转换效率，转子外壳采用高强度轻量化铝合金一体切削成型，既保证了转子高速旋转时的结构强度，又能控制整体自重，适配飞行器对动力部件重量的严苛要求。设计过程中，核心围绕大拉力输出与低自重的平衡展开，定子槽极配合经过多轮仿真验证，匹配KV320的转速常数，能够适配常见的多旋翼螺旋桨规格，在额定电压区间内输出足够的静拉力，同时绕组的排布做了散热优化，转子外壳预留的通风间隙能够在旋转时形成定向气流，带走绕组持续工作产生的热量，避免长时间大负载运行出现过热退磁问题。安装边界方面，电机定子基座预留了标准的圆周安装孔位，孔位分布尺寸适配行业通用的电机安装座规格，中心轴采用高强度不锈钢材质，输出端的安装面能够直接固定螺旋桨快拆座或者传统螺旋桨夹，转子与定子之间的配合间隙经过严格控制，既避免运转时出现扫膛问题，又能减少不必要的磁隙损耗。实际选型应用时，需要结合飞行器的起飞重量、单轴拉力需求、螺旋桨规格匹配对应的电调参数，该电机的扭矩输出特性能够支撑大尺寸螺旋桨在较低转速下输出足够拉力，相比同规格常规电机，在抗重力负载场景下的拉力冗余更充足，能够应对挂载设备、复杂气流环境下的动力波动，保证飞行姿态的稳定。结构建模过程中，对定子绕组的排布、磁钢的安装位置、转子外壳的加强筋结构都做了1:1还原，能够直接用于动力系统的装配干涉检查、安装座的适配设计，也可以作为无人机动力系统仿真分析的基础模型，帮助结构工程师在整机设计阶段完成动力布局的匹配验证，减少实物打样的迭代次数。
