航模用DX2205外转子无刷直流动力电机

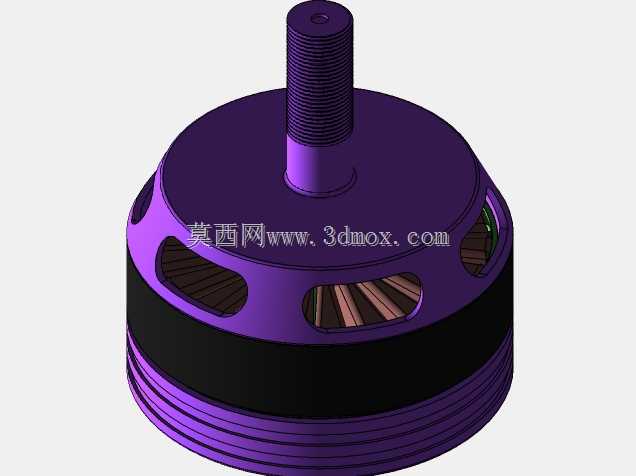

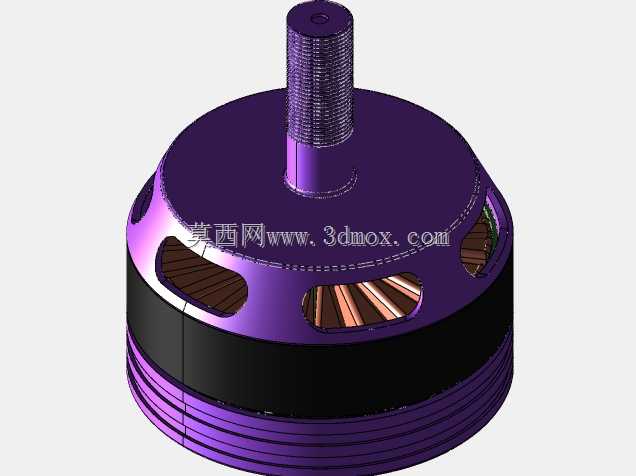

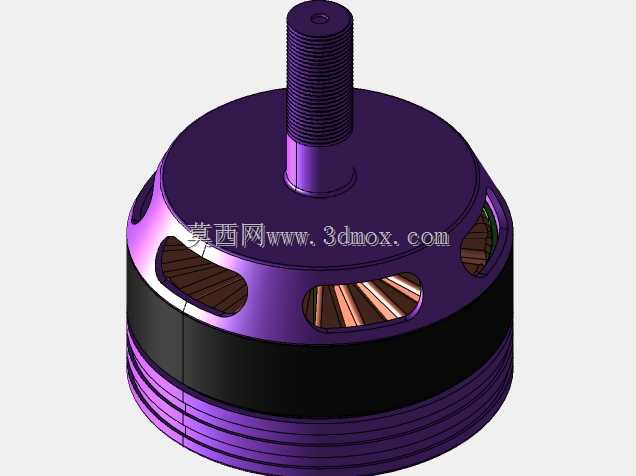

这款外转子结构的无刷直流动力单元，核心适配小型多旋翼无人机、竞速穿越机这类对动力重量比要求严苛的航空模型场景，日常也可作为小型电动竞速车模、仿生扑翼飞行器的动力输出部件。从结构设计逻辑来看，采用外转子布局的核心考量是在同等定子尺寸下获得更大的扭矩输出，转子外壳直接集成安装基座与输出轴，省去了传统内转子电机的减速传动结构，既降低了动力传递过程中的损耗，也能大幅压缩整体轴向尺寸，适配航模设备紧凑的安装空间。输出轴采用带滚花纹理的设计，在装配螺旋桨时可以通过桨夹的压紧力形成足够的静摩擦力，避免大油门工况下桨叶与轴发生相对滑动造成功率损失，轴端的中心螺纹孔可配合锁紧螺丝完成桨夹的轴向固定，能承受飞行过程中频繁的加减速冲击。转子外壳上开设的多组倾斜通风槽并非随意设计，槽道角度与转子旋转方向匹配，电机运转时可借助转子自身的转动形成定向气流，直接吹拂定子绕组与铁芯，带走大电流工况下产生的热量，避免持续高负荷运行时绕组温升过高造成退磁或绝缘老化。定子绕组采用集中式绕法，槽满率控制在合理区间，兼顾了低转速下的扭矩输出与高转速区间的响应速度，KV值标定适配5-6寸螺旋桨，在3-4S锂电池供电区间内可获得线性的油门响应，满足竞速飞行时的动力跟随需求。安装边界上，电机底部预留四个均布的螺纹安装孔，孔位间距符合主流航模飞臂的通用安装标准，可直接适配市面上多数22系列电机的安装座，无需额外做转接结构设计；转子外壳的环形散热筋既可以增加外壳的结构强度，避免炸机时外壳受冲击变形剐蹭定子，也能进一步增大散热面积，提升持续运行的热稳定性。从建模细节来看，绕组与定子铁芯的装配间隙、转子磁钢的排布位置、轴承位的配合公差都做了还原，可直接用于航模动力系统的装配干涉校验，也能作为小型无刷电机结构学习的参考样件，帮助设计人员理解外转子无刷电机的动力传递路径与散热结构设计逻辑，在做小型动力设备选型时也可直接参考其安装尺寸完成机架结构的匹配设计。
