Q450四旋翼无人机起落架臂结构设计

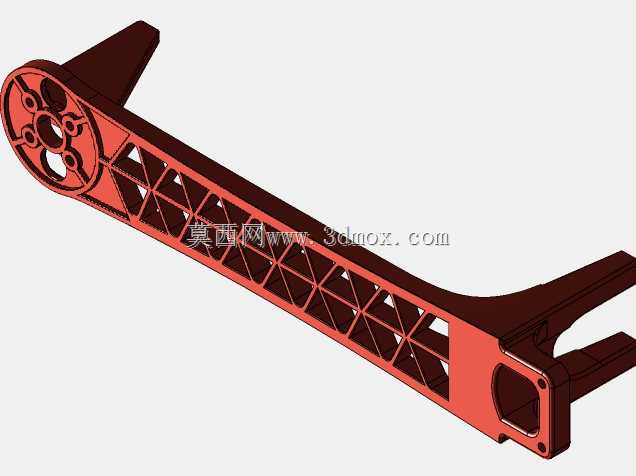

该结构件为小型多旋翼无人机的机臂起落架一体化承载部件，主要应用于消费级航拍、小型作业巡检类四旋翼飞行器的机架系统中，承担动力组件安装、着陆缓冲承载、机身结构传力的核心作用。在实际飞行场景中，该部件一端连接无人机中心固定板，另一端用于安装无刷电机与螺旋桨组件，同时集成起落架支撑结构，在飞行器起降过程中传递地面冲击载荷，避免机身核心的飞控、电池组件直接受碰撞损伤。从功能特性来看，该部件采用一体化桁架镂空设计，在保证结构刚度的前提下尽可能降低自身重量，适配小型无人机对起飞重量的严苛控制要求，镂空的三角桁架结构可以在飞行过程中降低风阻，同时分散电机运转产生的振动，减少振动传递至机身中心影响飞控传感器的采样精度。设计过程中优先考虑了安装边界的适配性，电机安装端预留了对应规格电机的安装孔位，孔位间距匹配常规22系列无刷电机的安装尺寸，中心连接端设置了带定位凸台的安装面，可与中心板的卡槽配合实现快速定位装配，起落架延伸段的角度经过反复校核，保证飞行器着陆时的支撑稳定性，避免侧翻风险。结构的壁厚设计兼顾了注塑成型的工艺要求与结构强度需求，桁架筋条的排布方向沿主要受力路径布置，在电机拉力、着陆冲击的主要传力路径上适当增加筋条厚度，非主要受力区域做最大化镂空处理，平衡重量与强度的矛盾。安装时需注意该部件与中心板的连接面需贴合紧密，电机安装孔位需加装减震胶圈后再锁紧固定螺丝，避免硬连接传递过多振动，起落架末端可配套安装防滑脚垫，进一步提升着陆时的缓冲能力与地面摩擦力。该结构的外形尺寸适配450mm轴距的四旋翼机架，机臂长度从中心板安装面到电机安装面的距离满足螺旋桨旋转时不与相邻机臂发生干涉的安全距离要求，整体安装边界不会超出机架常规的防护圈范围，可适配多数同轴距的商用无人机机架改装需求。
