航空发动机涡轮叶片精密结构数模

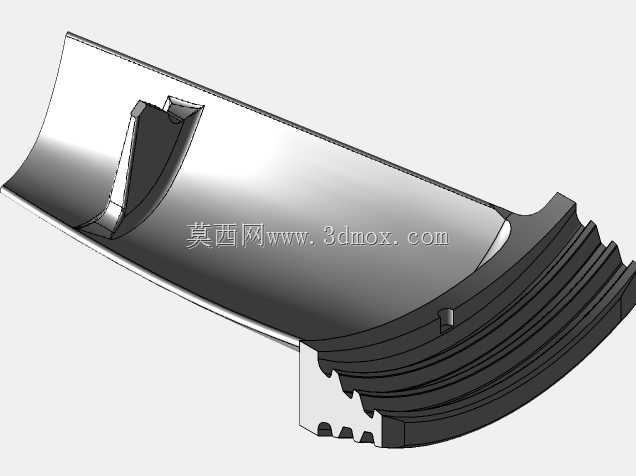

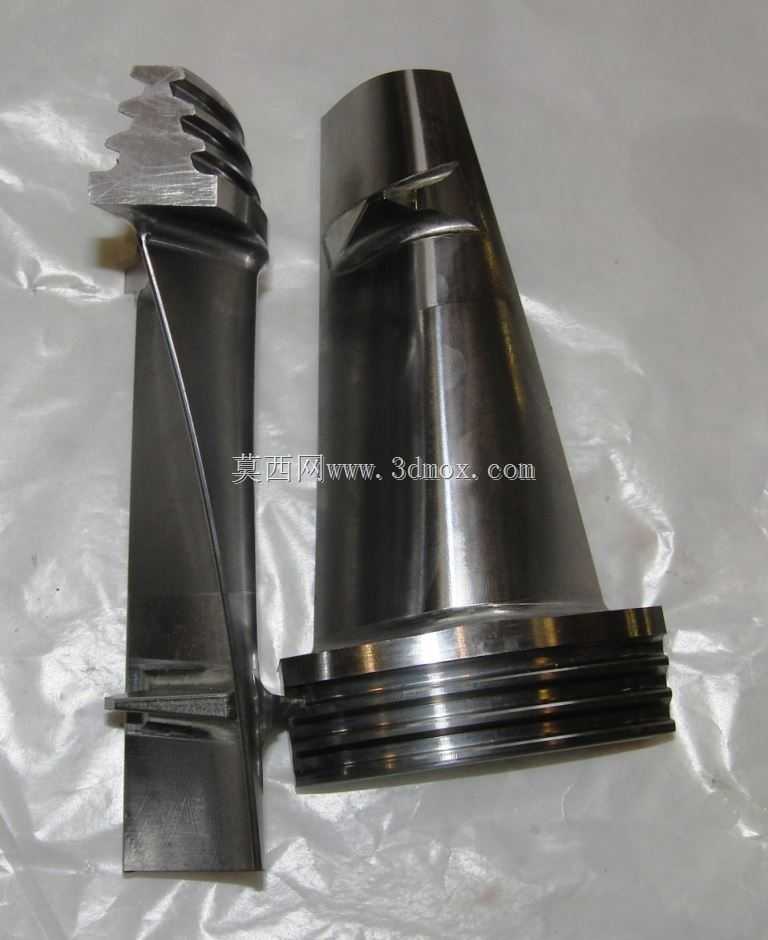

该结构对应燃气涡轮、航空涡扇发动机热端核心做功部件，在实际工况中需要承受燃烧室出口1200K以上的高温燃气冲刷，同时承担每分钟上万转转速下的离心载荷，是整套动力装置中工况最严苛的零部件之一。从结构设计来看，叶身采用变截面扭叶片构型，沿叶高方向的截面型线持续扭转，适配不同半径处的燃气来流角度，减少气流攻角损失，提升整级涡轮的做功效率；叶根采用枞树型榫头结构，多齿啮合的构型可以均匀分摊高速旋转产生的巨大离心力，榫齿的接触角度、齿根圆角都经过应力优化，避免应力集中导致的榫头断裂失效，安装时榫头沿轮盘榫槽轴向滑入即可完成定位，配合锁片结构可限制轴向窜动，满足快装快修的维护需求。叶冠部分采用带锯齿的接触式结构，相邻叶片的叶冠在装配后相互抵紧，既可以抑制叶片在高速气流激振下的振动幅值，避免共振疲劳损坏，又能形成密封结构减少叶顶间隙的燃气泄漏，提升涡轮级的通流效率。建模过程中需要严格控制叶身的型面公差，型面轮廓度偏差需要控制在0.05mm以内，保证气流沿叶型表面的附面层发展符合设计预期，避免出现气流分离导致的效率下降；榫头的齿形公差、榫头与轮盘槽的配合间隙需要严格匹配，间隙过大会导致运行中榫齿的冲击磨损，间隙过小则会导致装配困难，高温膨胀后出现卡滞。这类叶片广泛应用在航空涡扇发动机、地面燃气轮机、涡轮增压器等透平设备中，不同应用场景下的叶片尺寸差异较大，本次建模的叶片叶身长度约120mm，榫头最大宽度约45mm，安装后叶顶与机匣的设计间隙控制在0.3-0.5mm，兼顾密封效果与热膨胀余量。叶片内部可设计复杂的冷却流道，通过气膜孔将冷却气引出在叶身表面形成隔热气膜，降低基体金属的实际工作温度，提升叶片的高温服役寿命，建模时需要同步考虑冷却孔的排布角度、流道的流通面积，平衡冷却效果与叶片结构强度。
