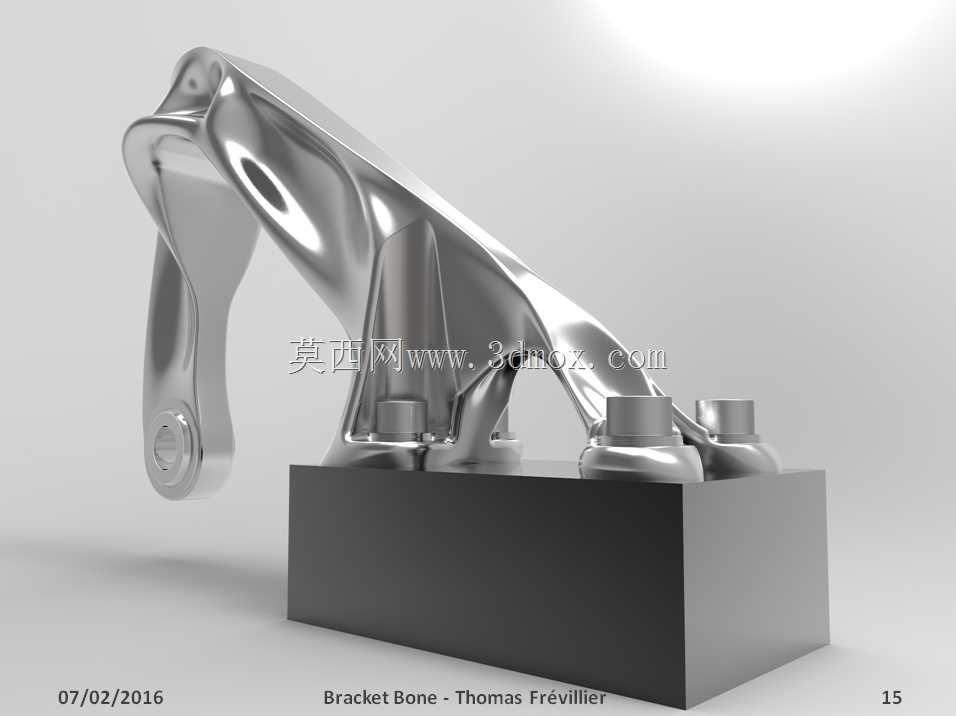

航空轴承轻量化仿生支架骨结构

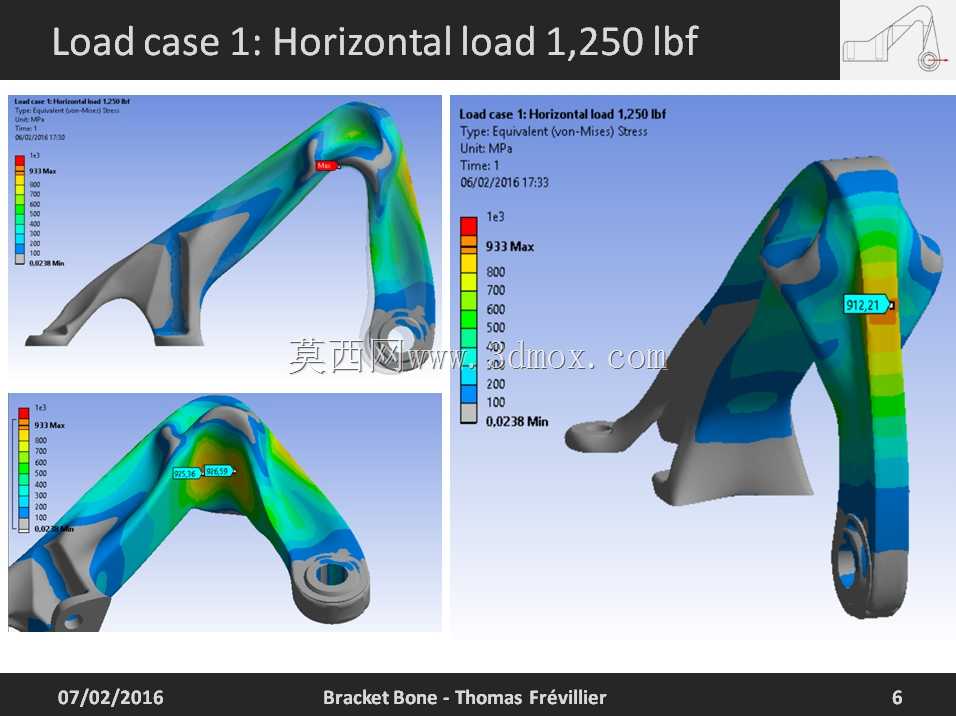

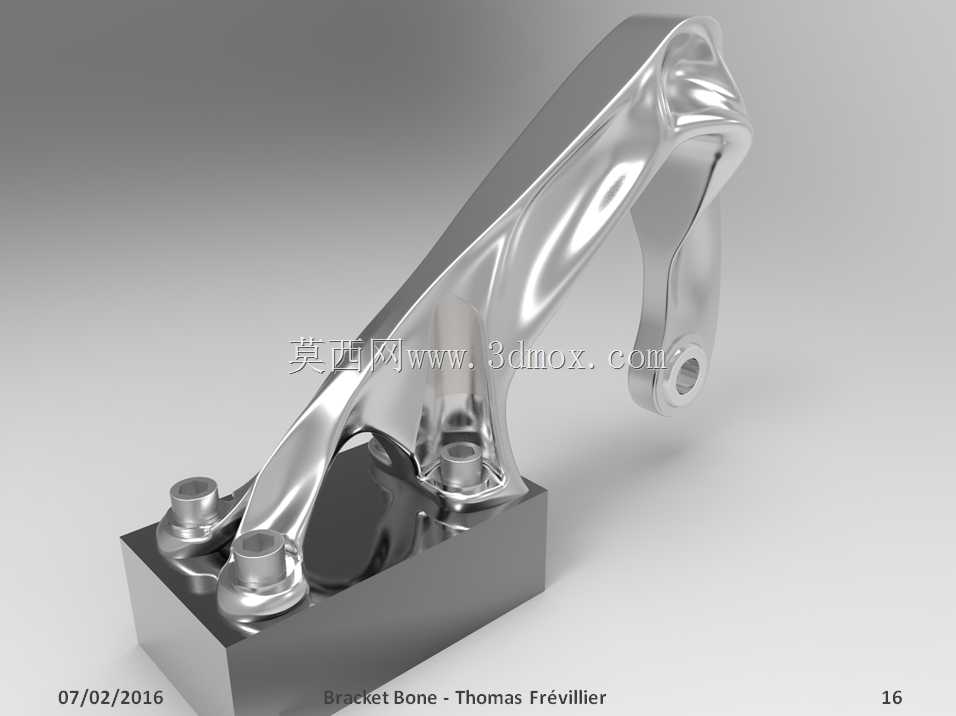

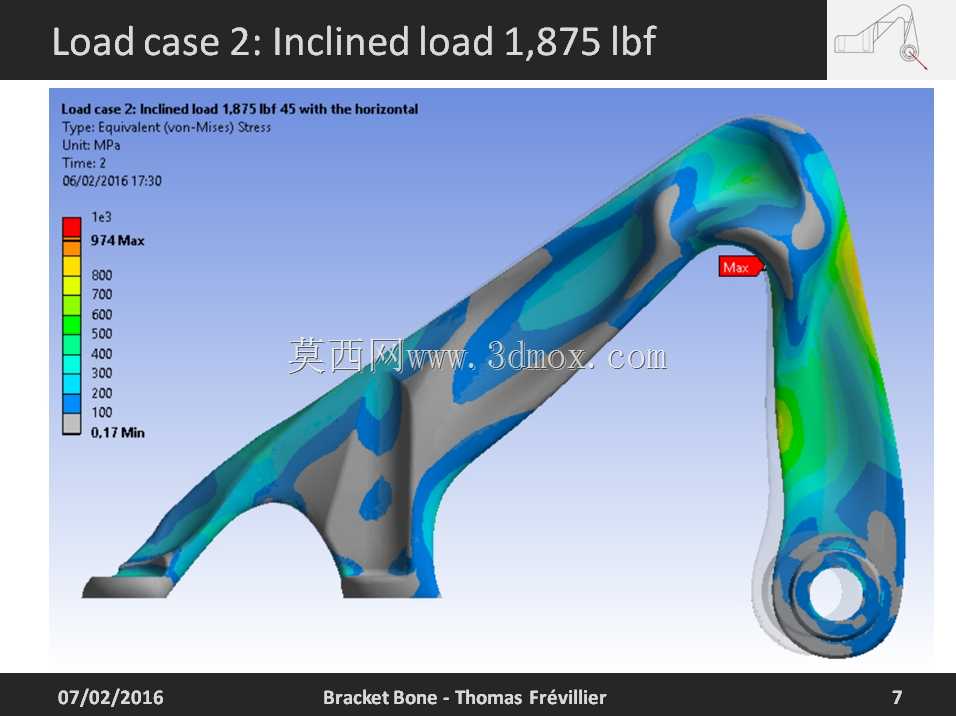

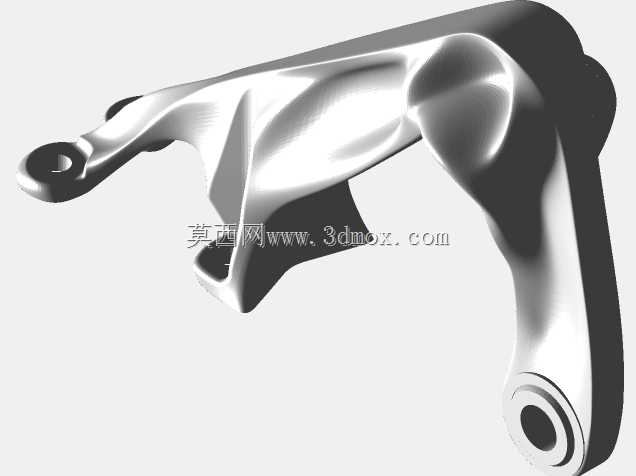

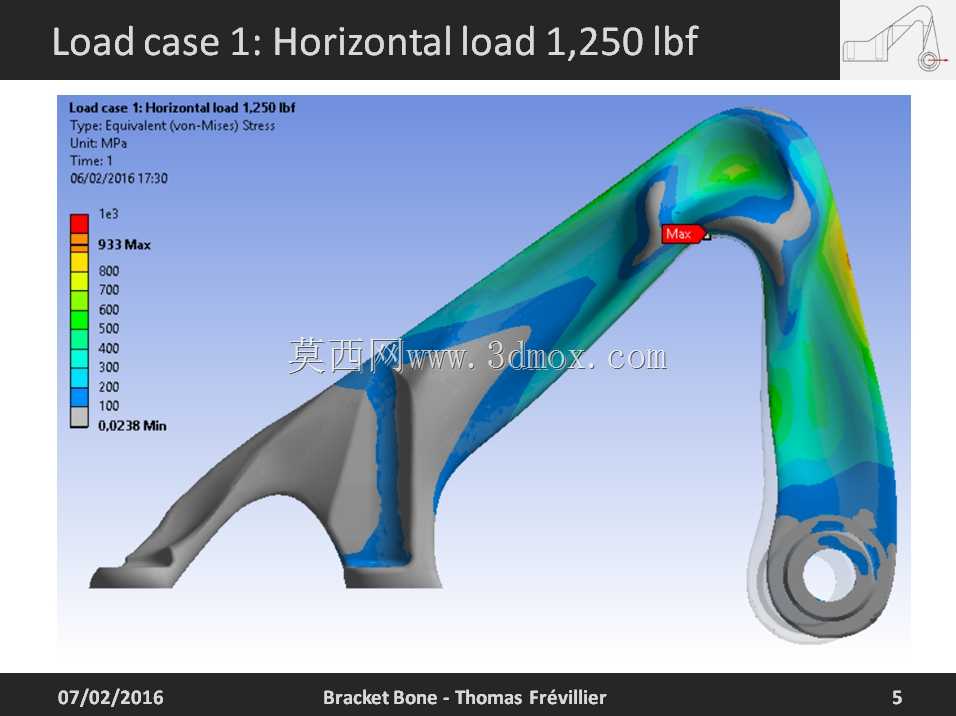

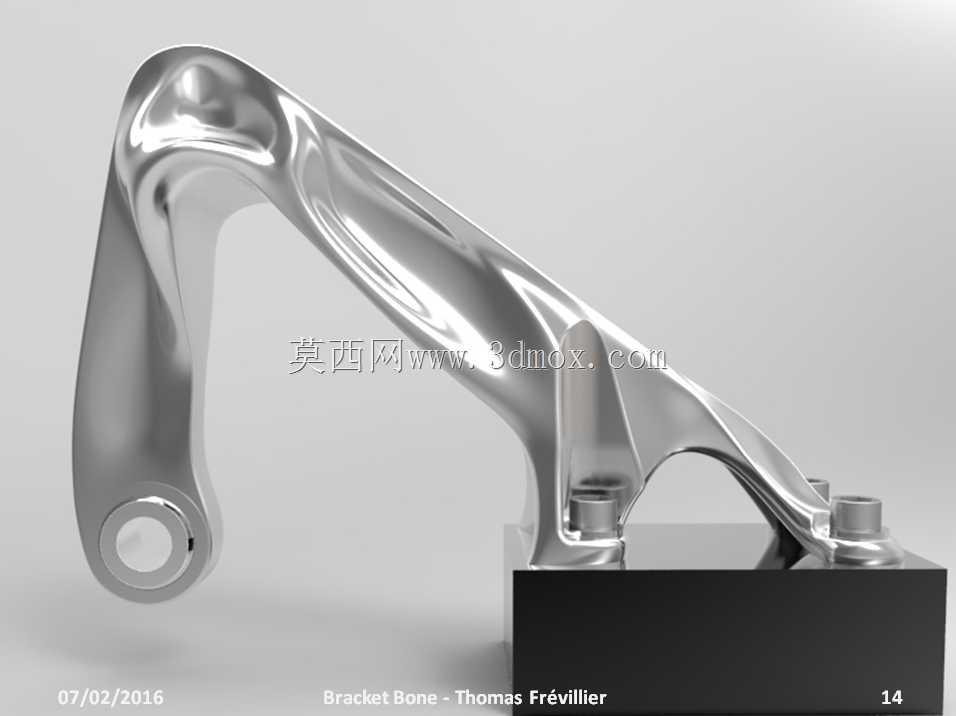

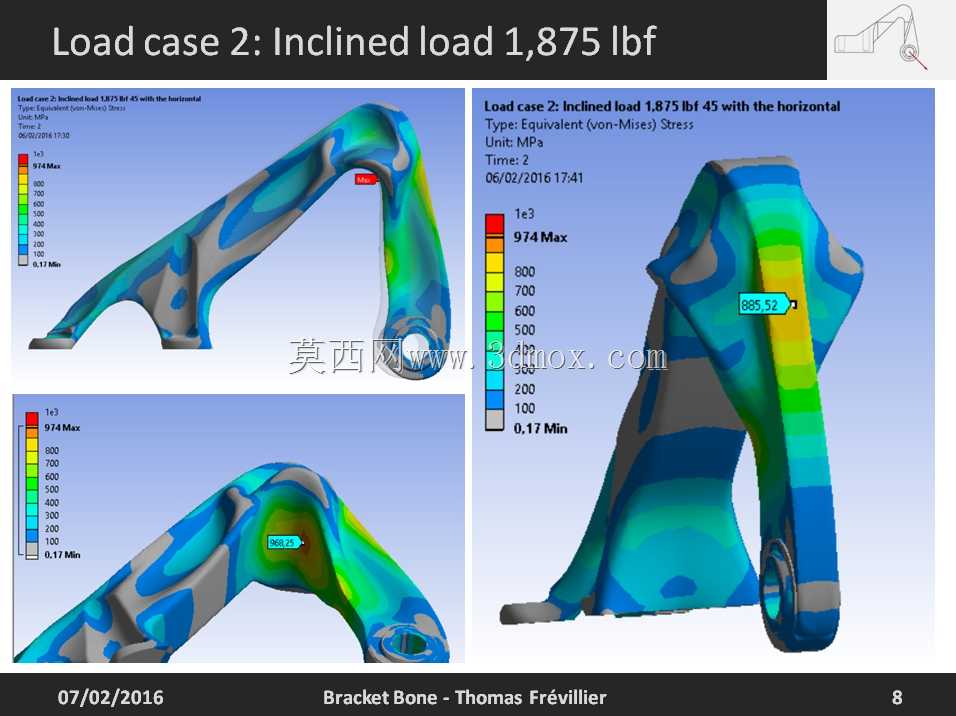

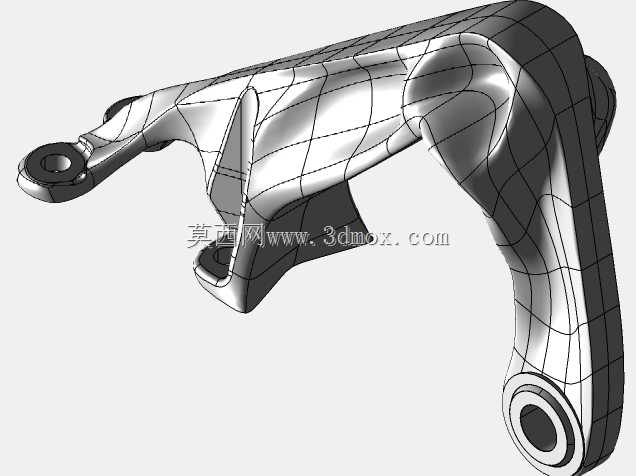

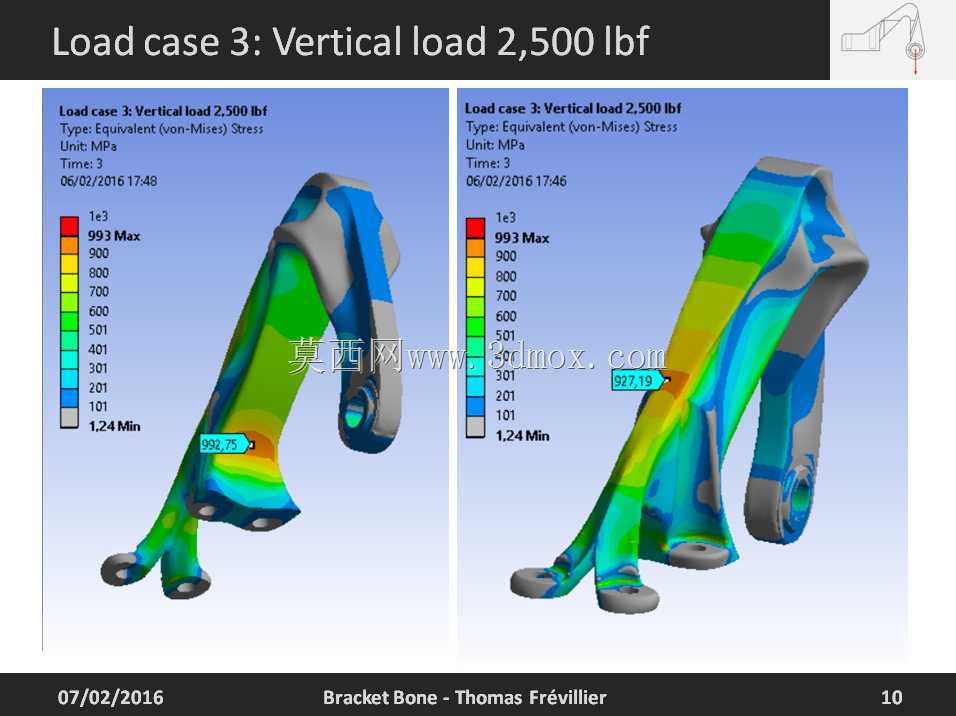

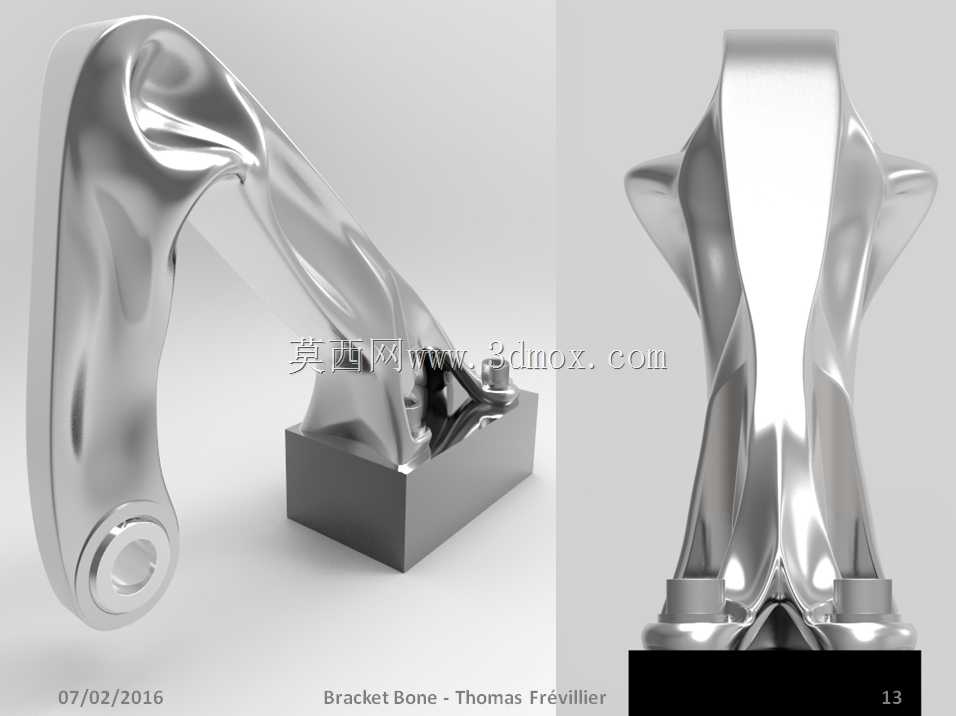

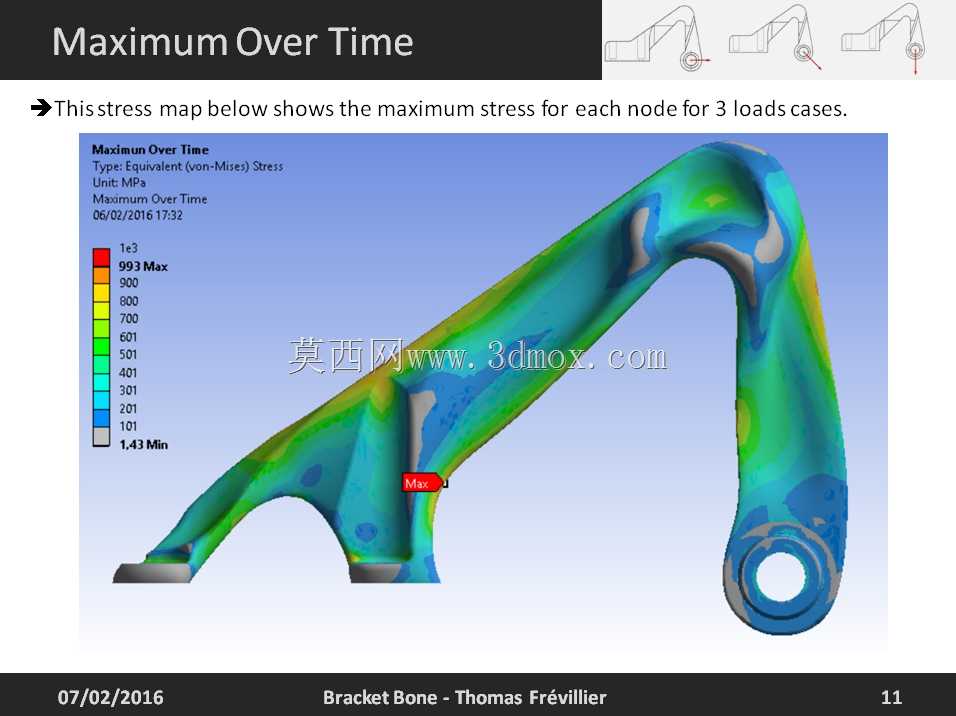

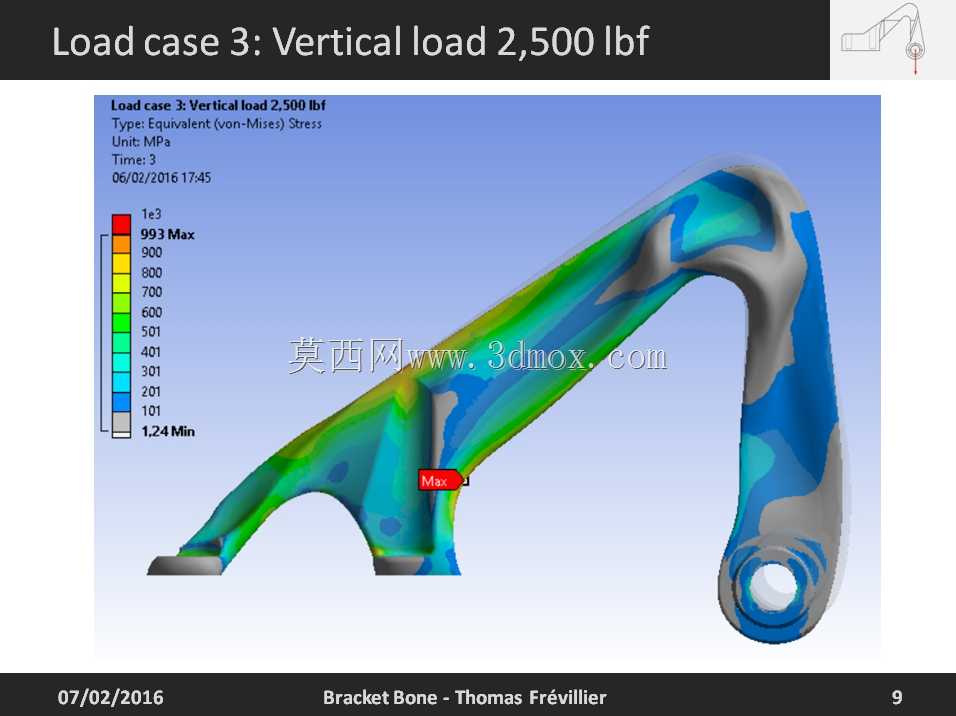

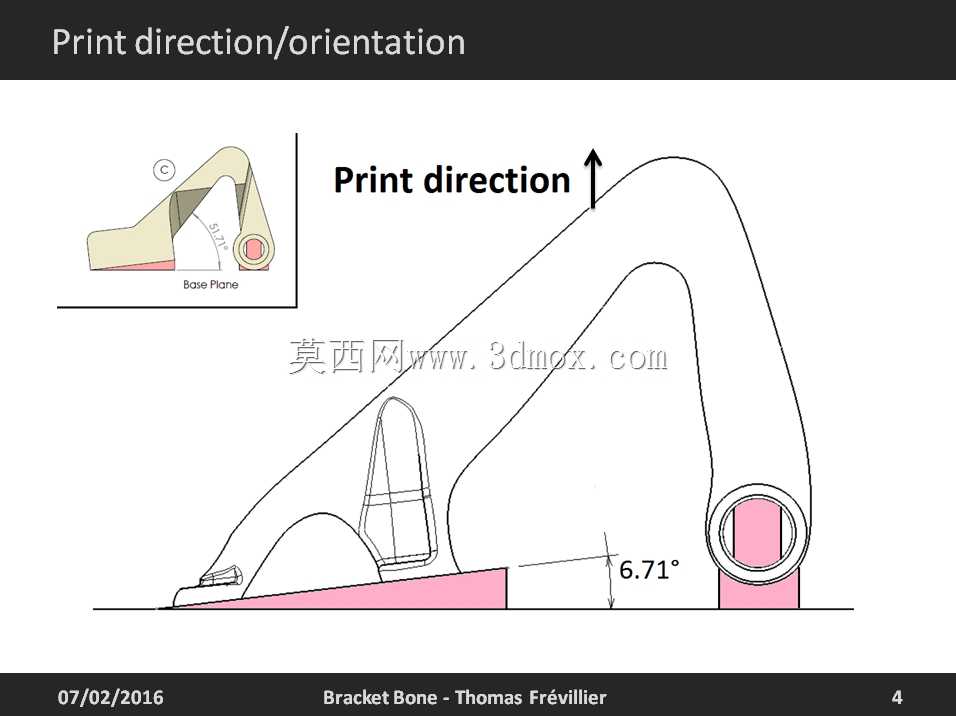

该仿生支架骨结构主要应用于航空轴承配套安装场景，作为航空传动系统中轴承的承载连接构件，承担轴承运行过程中的载荷传递、振动缓冲以及安装定位功能，适配航空设备严苛的减重与高强度双重要求，可在高动态载荷工况下保持结构稳定性，避免传统支架冗余重量带来的整机载荷负担。从结构设计逻辑来看，整体采用仿生骨小梁的拓扑优化构型，摒弃了传统块状支架的等截面设计思路，顺着载荷传递路径布置主承力筋条，在非主要受力区域做镂空减材处理，既保证了主承载路径上的材料强度冗余，又最大程度剔除了无功能贡献的多余材料，实现结构效能的最优匹配。安装边界方面，支架下端设置三处同轴安装孔位，孔位端面做铣平处理，保证与安装基座的贴合面平面度满足装配要求，可通过标准紧固件实现与基座的刚性连接，上端预留轴承适配安装位，与轴承外圈的配合公差满足精密传动的装配要求，安装后可限制轴承的径向与轴向窜动，保证轴承运转时的同轴度精度。功能特性上，该结构在承受轴承传递的径向载荷、交变冲击载荷时，可通过仿生曲面的曲率过渡分散应力集中点，避免传统直角过渡结构易出现的应力断裂风险，镂空结构同时可兼顾运行过程中的散热需求，减少轴承运转产生的热量在支架处的积聚，降低热变形对装配精度的影响。实际应用中，这类轻量化支架可有效降低航空传动组件的整体重量，提升航空设备的载荷效率，同时结构的抗疲劳性能优于传统铣削加工的等强度支架，在长期交变载荷作用下的结构寿命更具优势，适配航空领域高可靠性、低结构重量的设计需求。建模过程中严格遵循实际装配的尺寸链要求，各安装孔位的位置度、配合面的形位公差均按照航空构件的通用设计标准设定，可直接用于后续的工程分析、样件加工以及装配验证环节，结构的曲面过渡均做了工艺性优化，适配金属增材制造的加工工艺要求，无需额外添加过多支撑结构即可完成成型，减少后续后处理的加工工作量。
