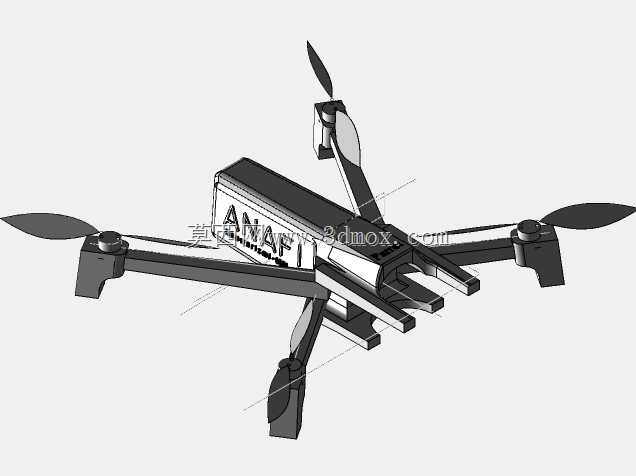

无搭载相机版四旋翼航拍飞行器结构

该款四旋翼飞行器结构针对轻量化航拍作业场景做了定向优化，去掉了常规消费级航拍无人机标配的相机挂载模块，整机重心更靠近机架几何中心，飞行动态响应速度更快，适合用于飞控算法验证、机架负载测试、高校航模实训等不需要影像采集的场景。从结构设计逻辑来看，机臂采用折叠式快拆布局，机臂与中心机身的铰接位置做了限位凸台设计，展开后可通过卡扣自动锁止，不需要额外工具即可完成作业状态切换，折叠后整机横向尺寸压缩至展开状态的35%，便于携带与收纳。中心机身采用上下壳对锁的装配结构，内部预留了标准飞控安装位、电调走线槽与电池仓空间，电池仓的安装边界可适配常规3S-4S规格的锂聚合物电池，仓壁设置有防滑筋位，避免飞行过程中电池窜动影响重心。四个旋翼的电机安装座设置有倾角补偿，每个电机座相对水平面带有3度的外倾角度，可提升飞行过程中的姿态稳定性，降低横滚与俯仰方向的修正量，减少飞控运算负载。机臂末端的桨座采用快拆式设计，匹配常规折叠螺旋桨的安装接口，桨叶旋转范围与机身主体、起落架的最小安全间隙控制在12mm以上，避免大机动飞行时桨叶剐蹭机身结构。起落架采用一体化悬臂式结构，与机身下壳直接连接，着陆接触位置设置有缓冲凸台，可吸收降落时的冲击载荷，同时起落架的高度预留了足够的挂载空间，后续如果需要加装其他作业模块，不需要对起落架结构做二次修改。整机的走线全部隐藏在机臂内部与机身的走线槽内，外露线缆全部做了理线卡扣固定，避免飞行过程中线缆晃动干扰气流或者被桨叶打到。从结构强度设计来看，机臂主体采用薄壁加筋的结构形式，在保证足够抗弯抗扭强度的前提下尽可能降低结构重量，中心机身的受力集中位置，比如机臂铰接点、起落架连接点都做了局部加厚处理，避免长期起降受力出现结构疲劳开裂。该结构的安装边界充分考虑了通用配件的适配性，电机安装孔位匹配市面上主流的22系列、23系列无刷电机，飞控安装位兼容标准30.5*30.5mm的飞控安装孔距，不需要额外做转接件即可完成通用配件的装配，适合结构设计从业者做旋翼类飞行器的结构参考，也可用于飞控开发阶段的载机平台使用，其无相机的设计也降低了整机的自重，在相同电池容量下可获得更长的续航时间，适合做长距离航线飞行测试使用。
